3D列印可動模型9-流星
閱讀時間約 3 分鐘

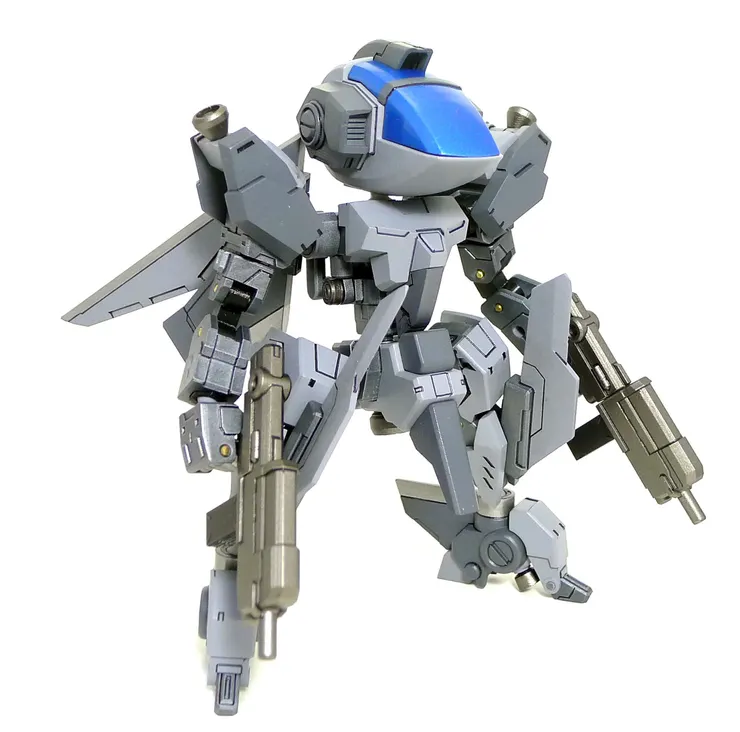

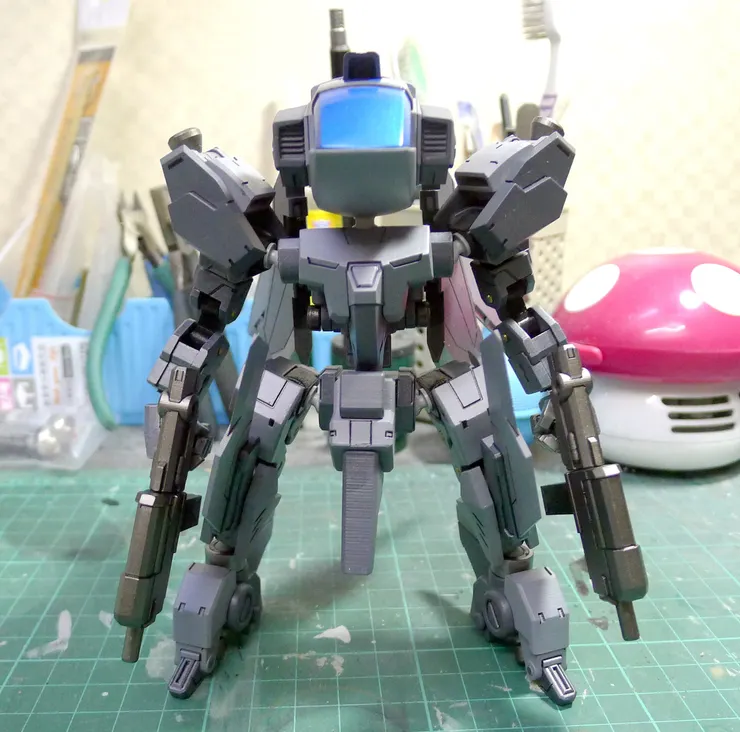

大家好，今天要跟大家分享的是Simplus的第9號作品【流星 Meteor】。

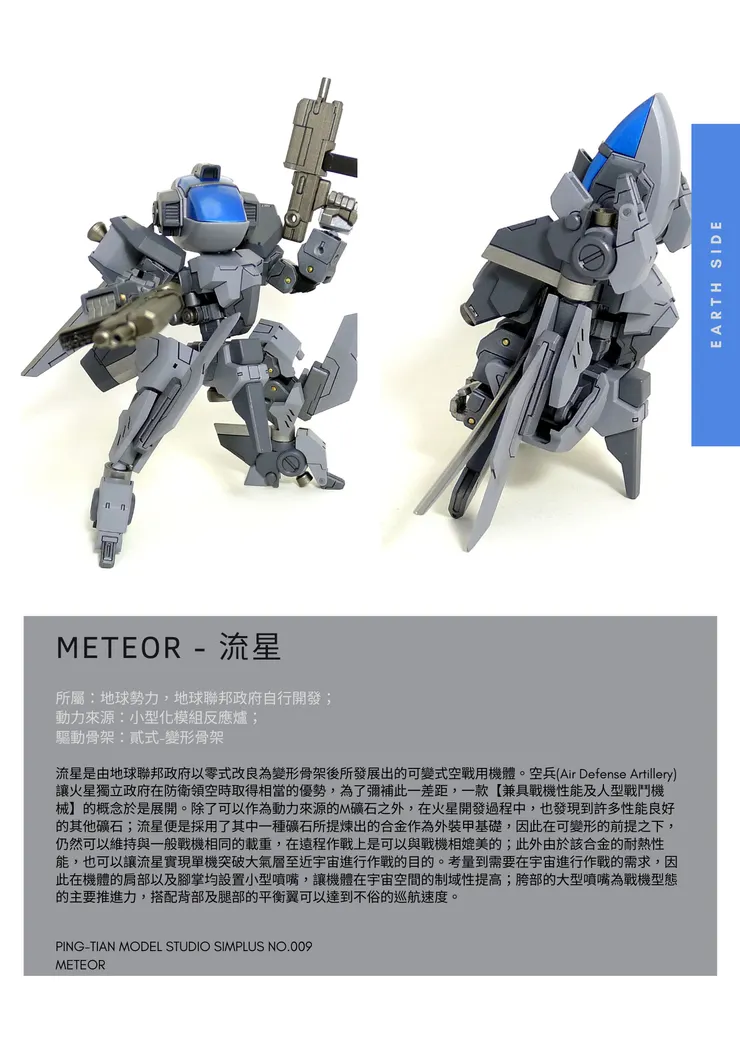

這個機體設定上是由地球陣營開發的空戰用機體，造型上除了參考戰機之外，也參考了一些概念性的宇宙戰機，讓變形後的整體觀感不至於與現有的戰鬥機太過相似；

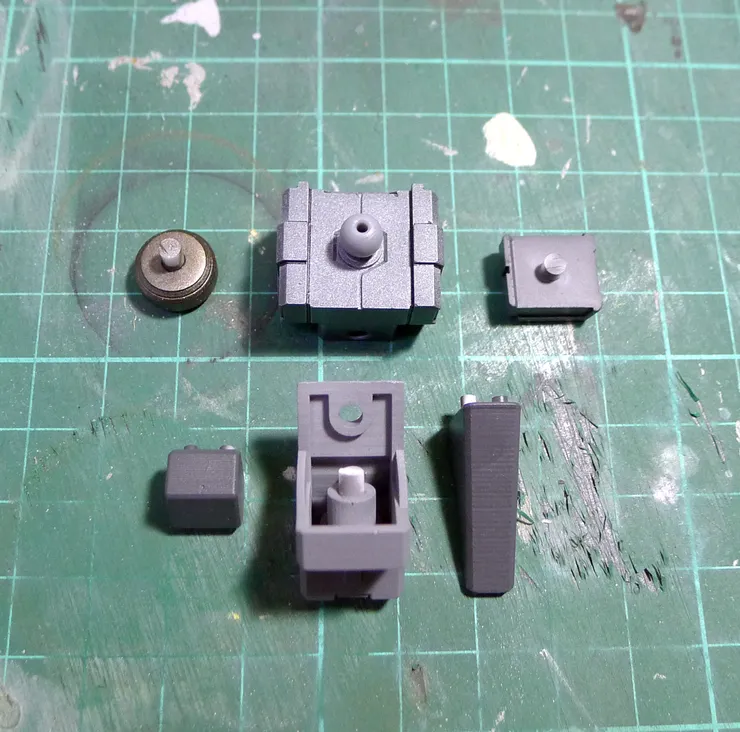

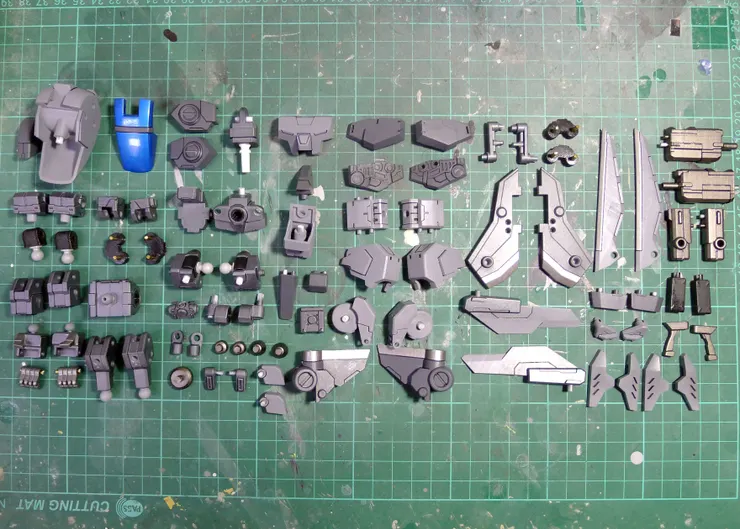

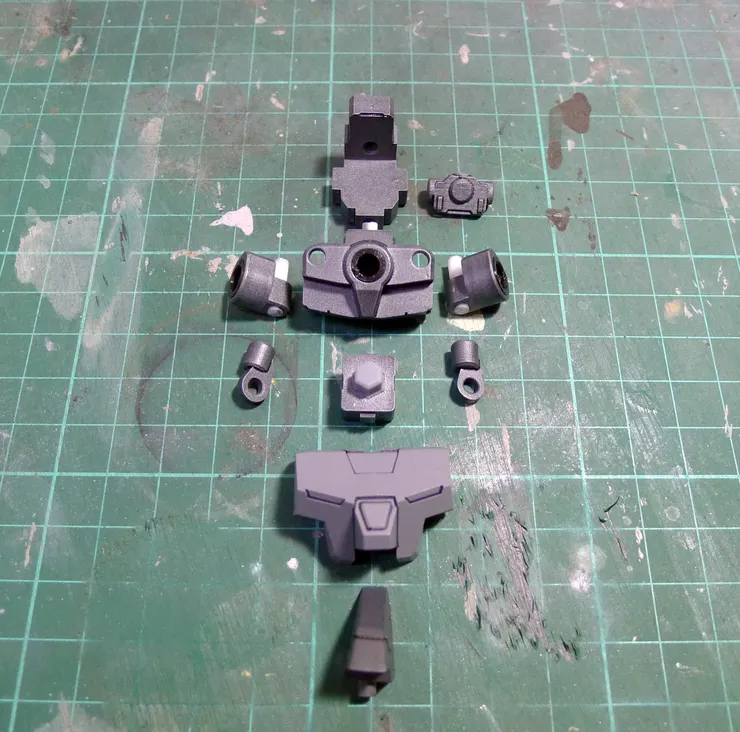

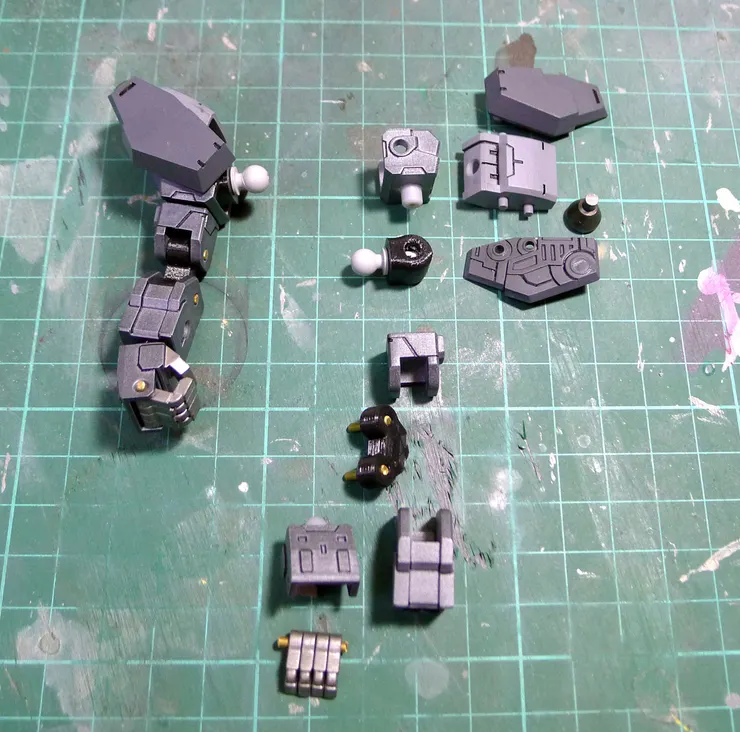

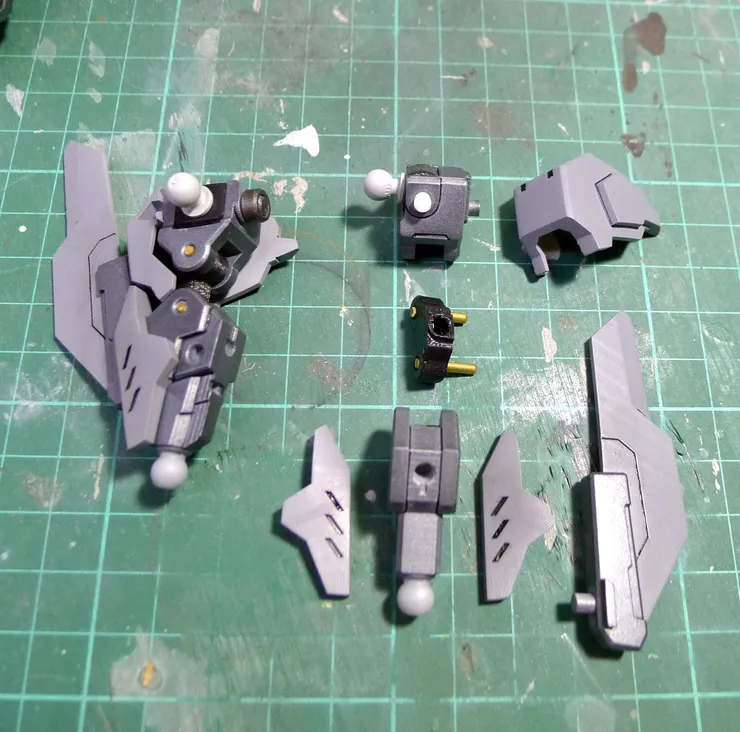

以上是這款模型的零件一覽，在製作上是以打磨-底漆-色漆-保護漆-墨線的順序製作，與一般模型製作程序相同；
底漆部分一樣採用水性底漆，色漆則是採用硝基漆，使用到目前的心得是，【水性的底漆補土可以上硝基漆的色漆】，沒有把底漆吃掉的狀況發生，但底漆補土的稀釋我採用了E7-Model的【C-01 金屬硝基漆稀釋液】稀釋，並不是用水性稀釋液稀釋；

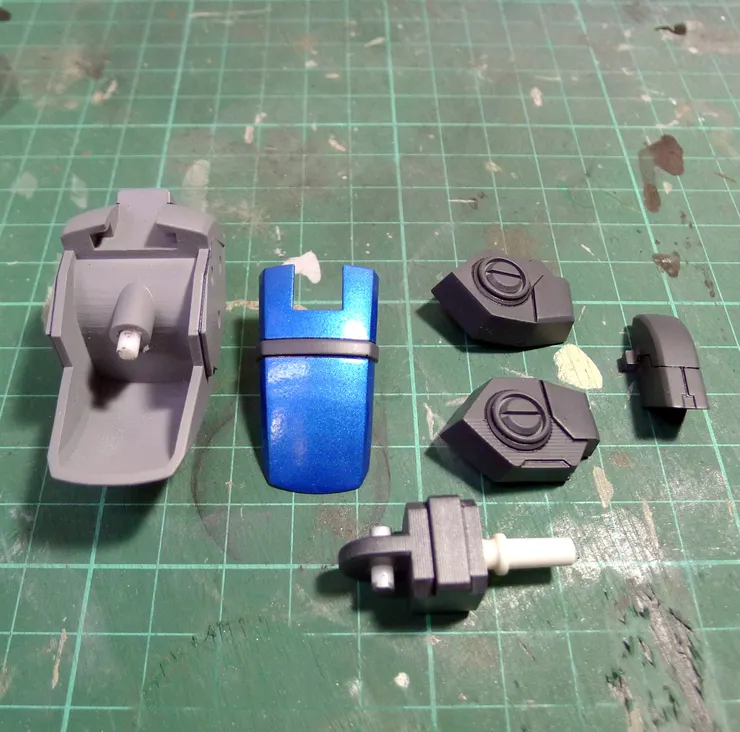

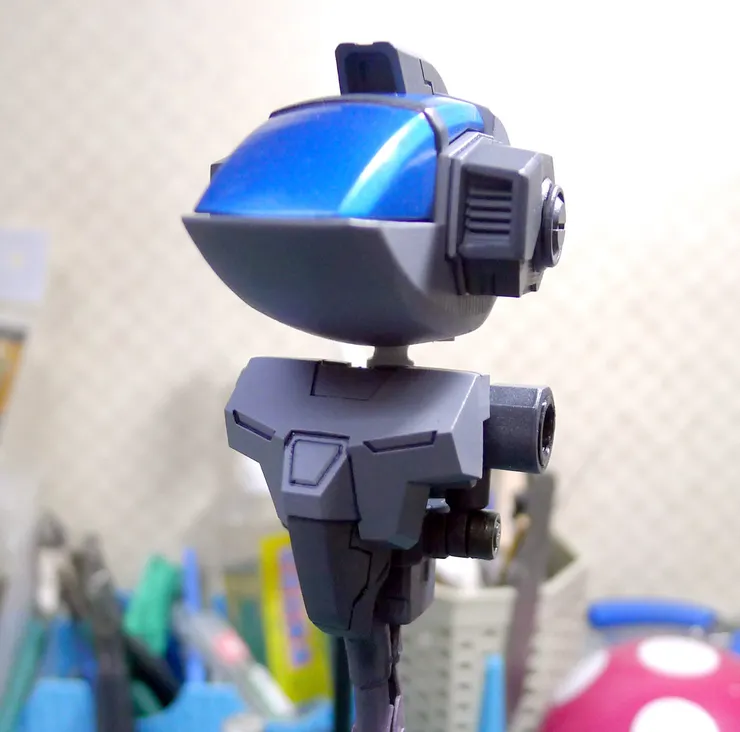

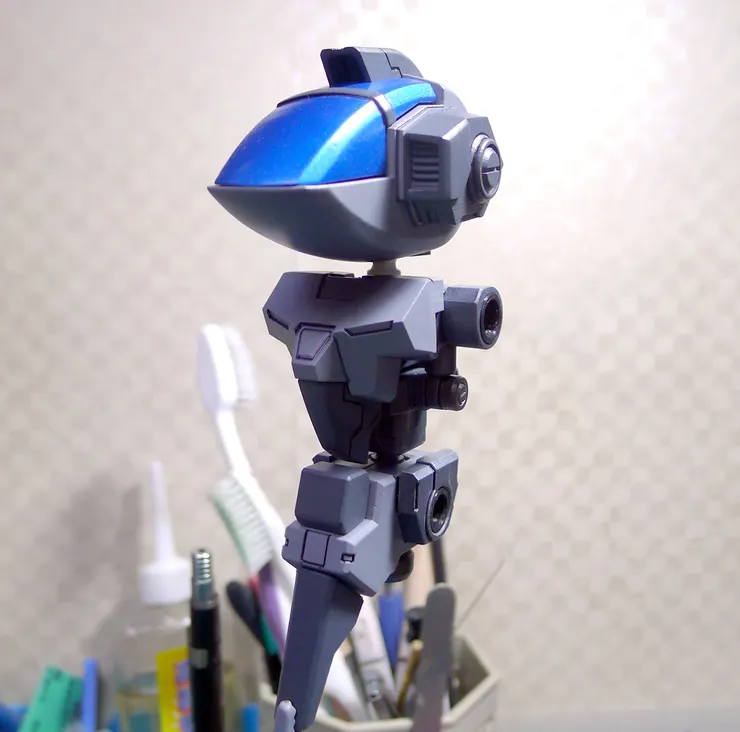

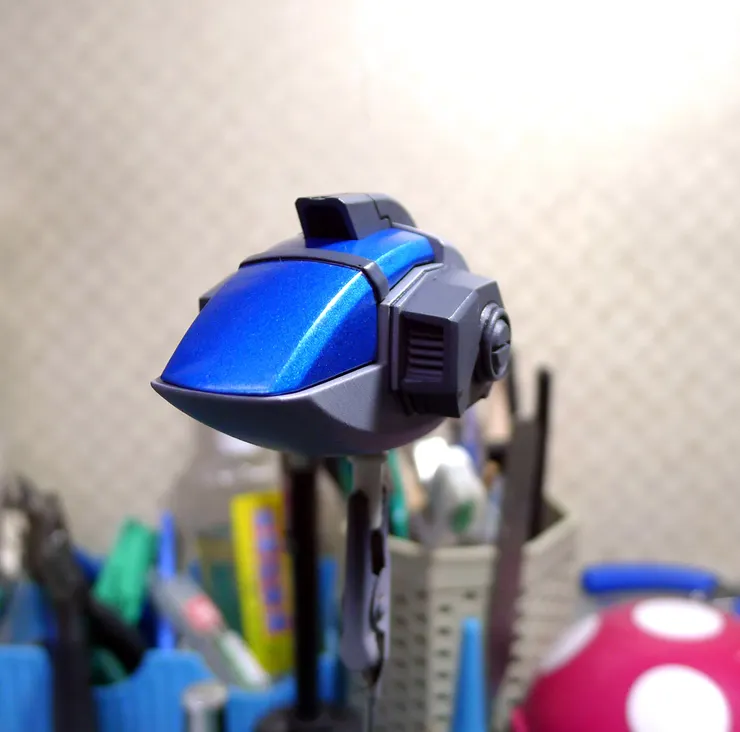

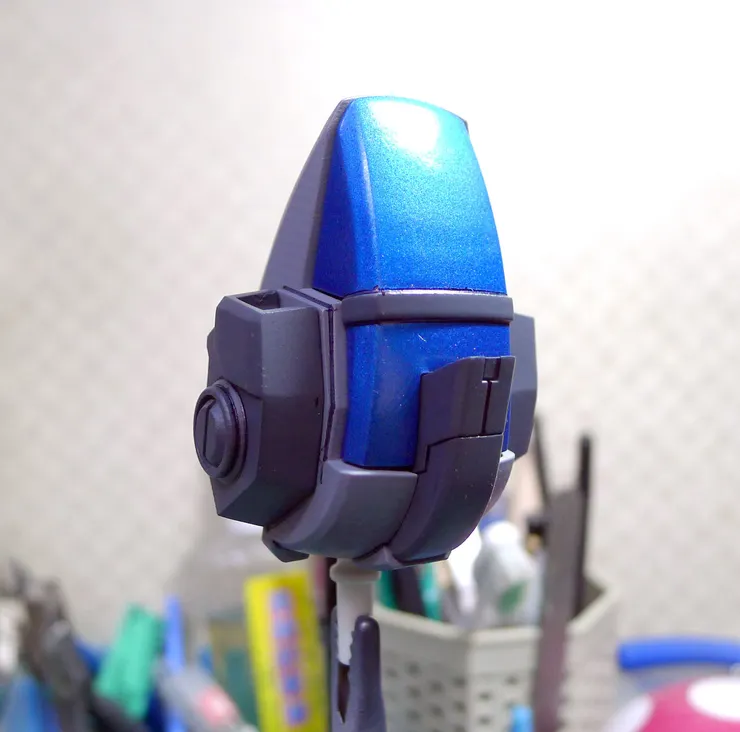

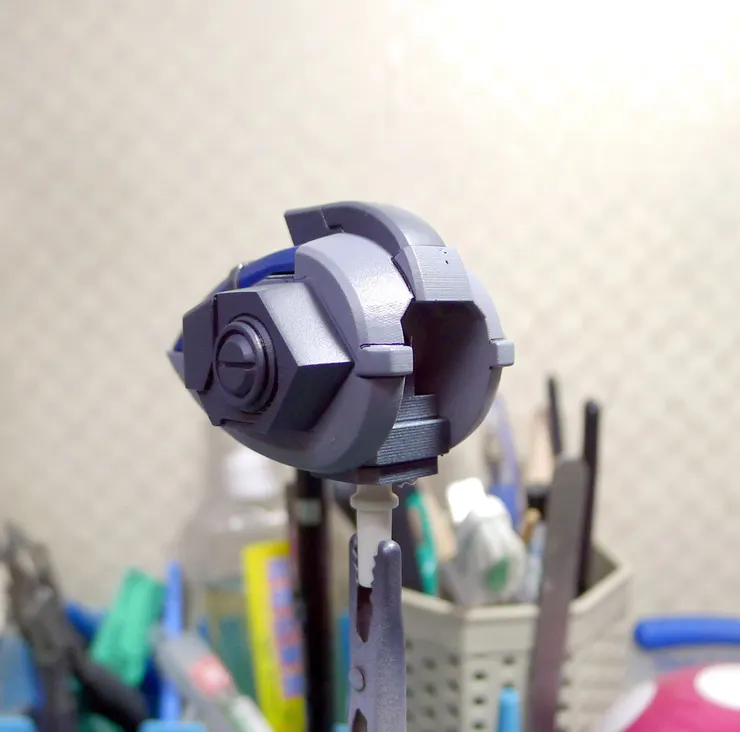

頭部的造型參考了戰機的座艙，由於有變形的需求，在這次的設計中需要讓頭部可以垂直向上翻起；藍色面罩的部分做了簡單的遮蓋上色；

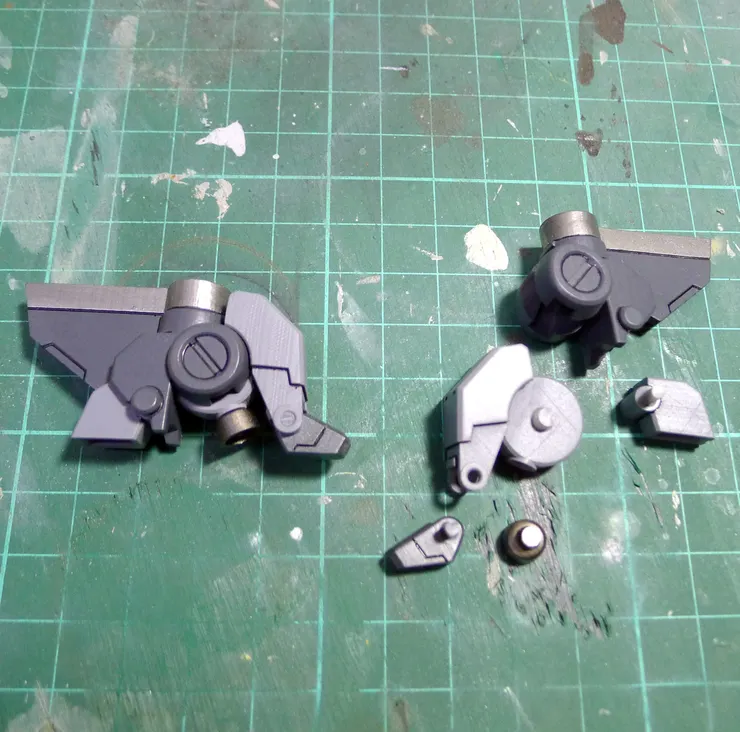

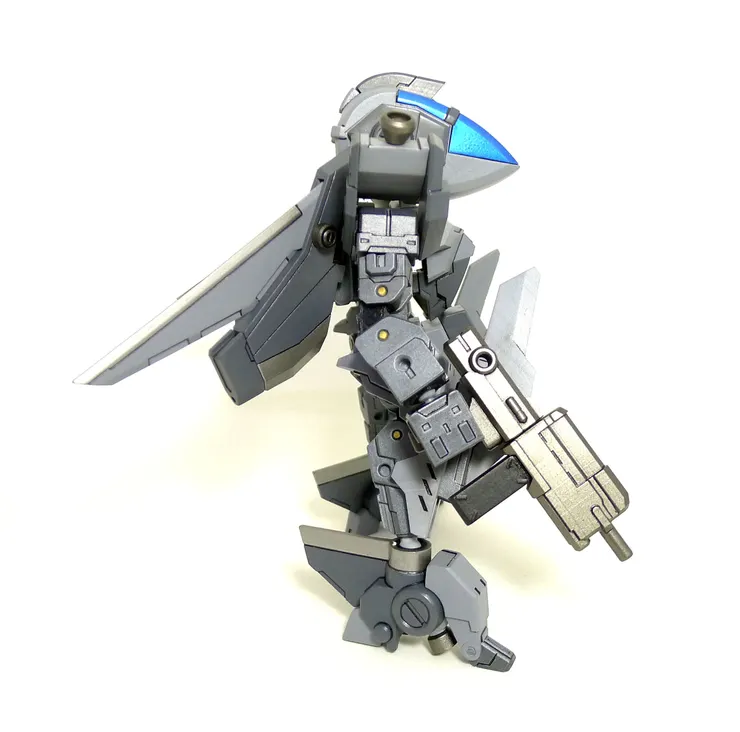

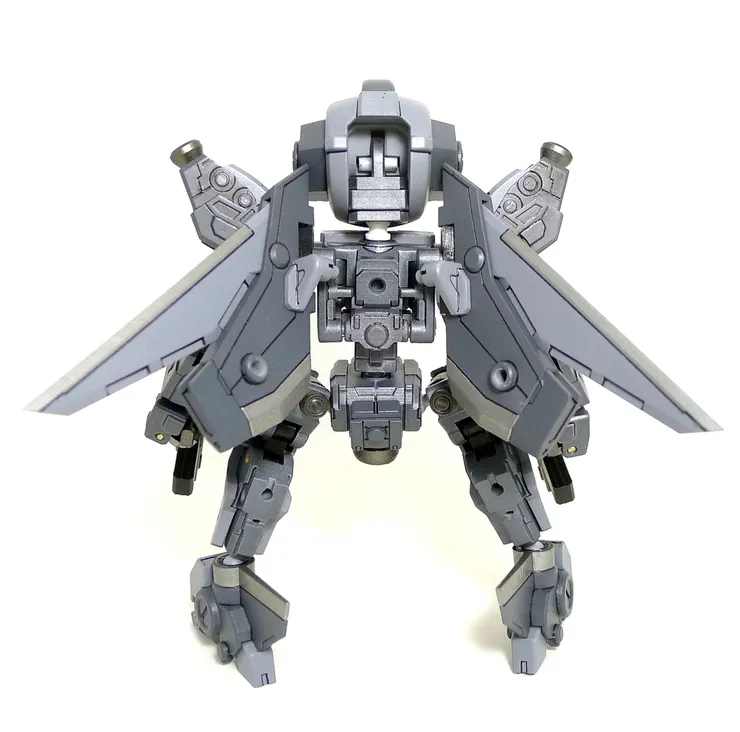

同樣考量到變形的需求，將肩膀關節設計為可向後旋轉90度，讓手臂可以收納在背部；

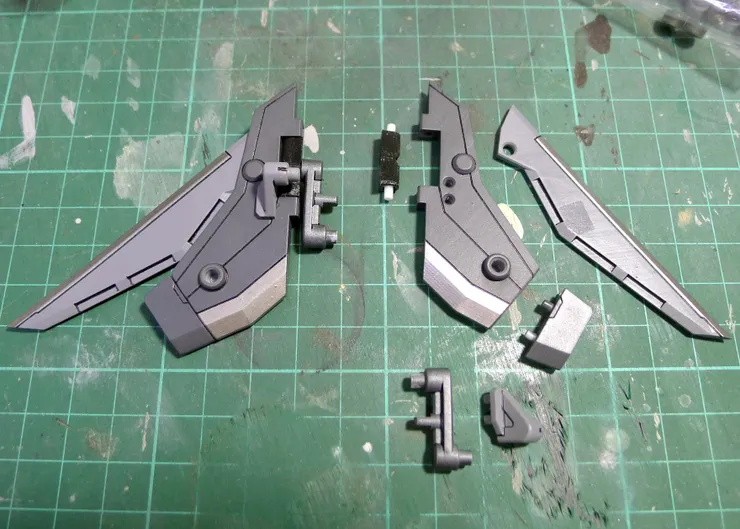

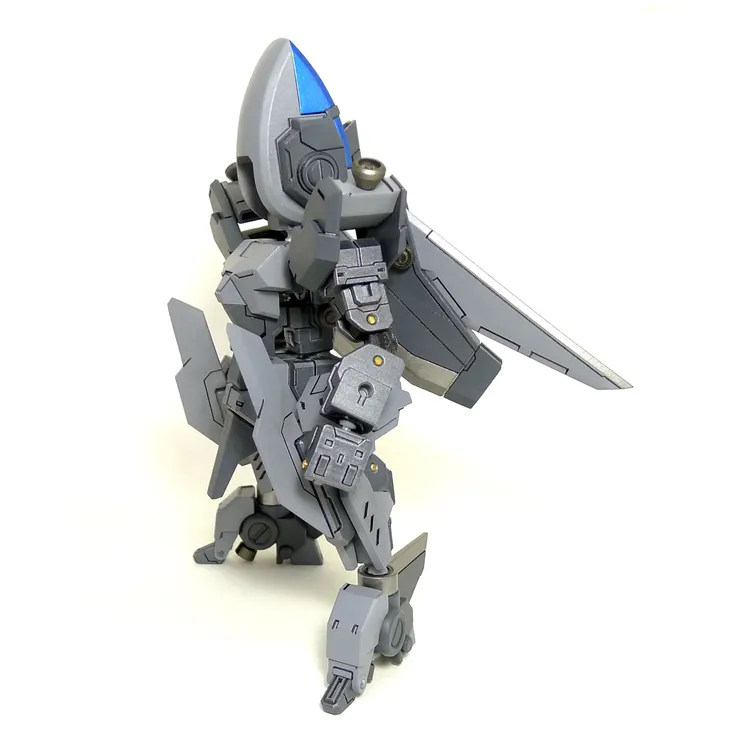

腿部及足部的平衡翼是變形為戰機的重要特徵；

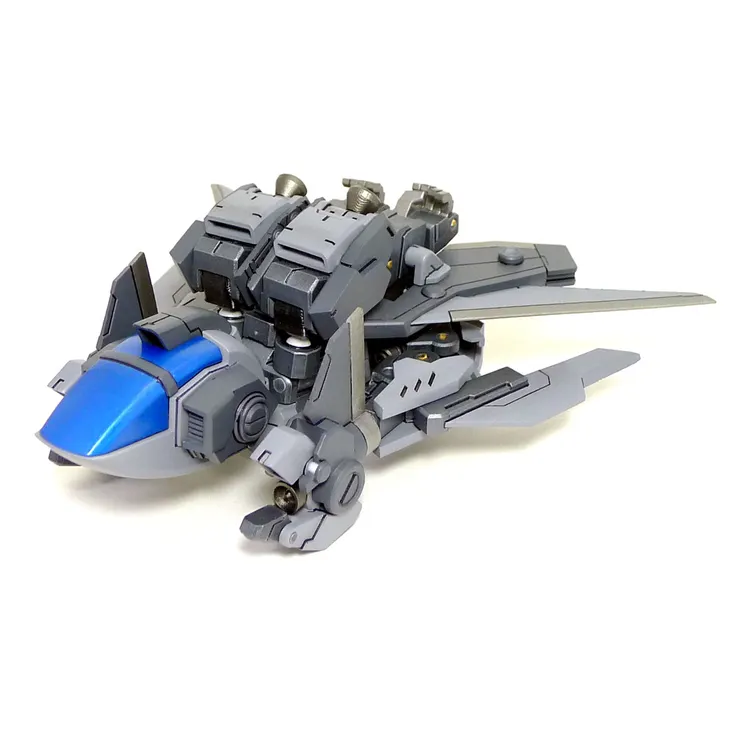

變形為戰機後，肩膀設定為輔助推進器，因此在末端也加裝了噴嘴；

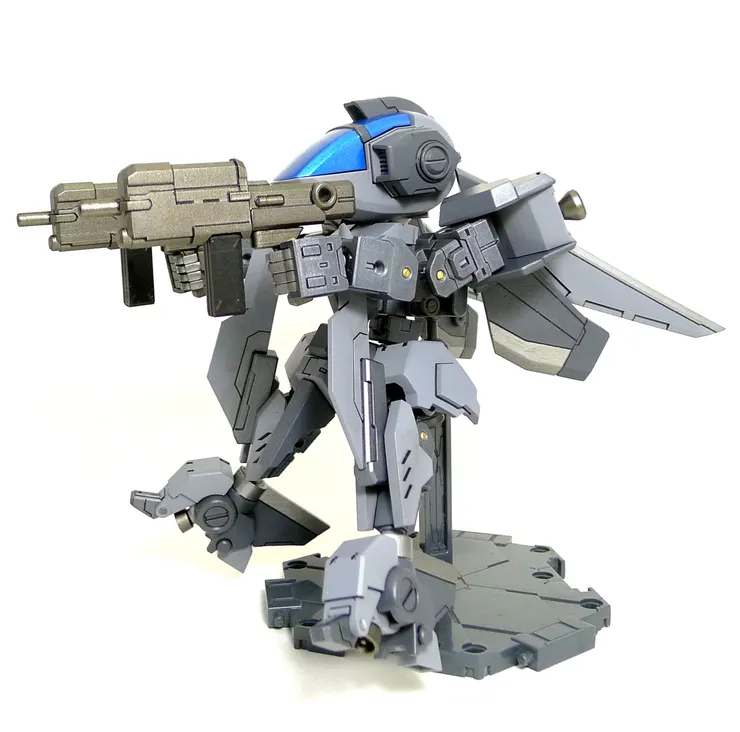

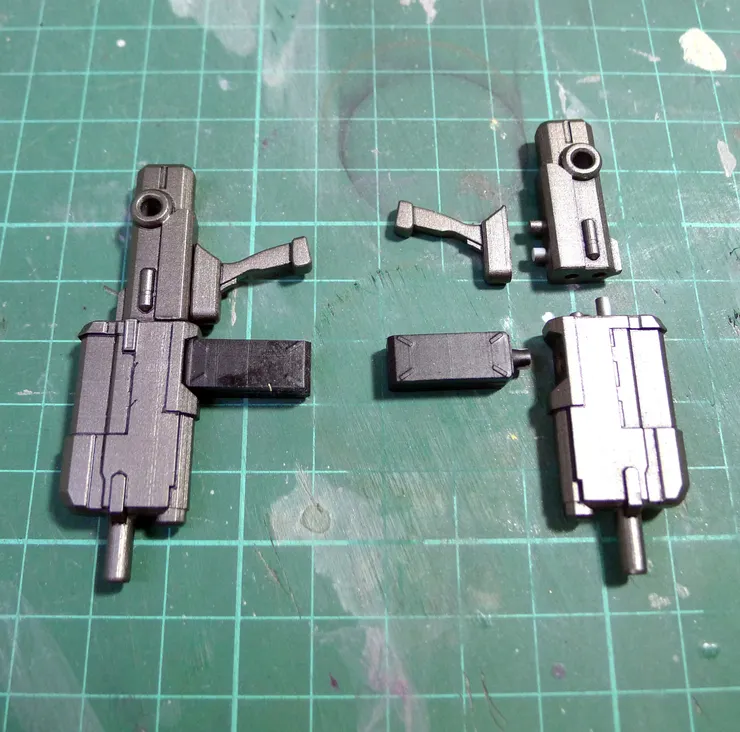

主平衡翼在切換機器人/戰機型態時可以做收折/展開的變換；武裝部分則安裝兩挺輕型機槍；
由於變形後的空間關係，導致肩膀部分的裝甲前後厚度不一致，因此肩膀裝甲後側在外型上以明顯的機械結構做裝飾；

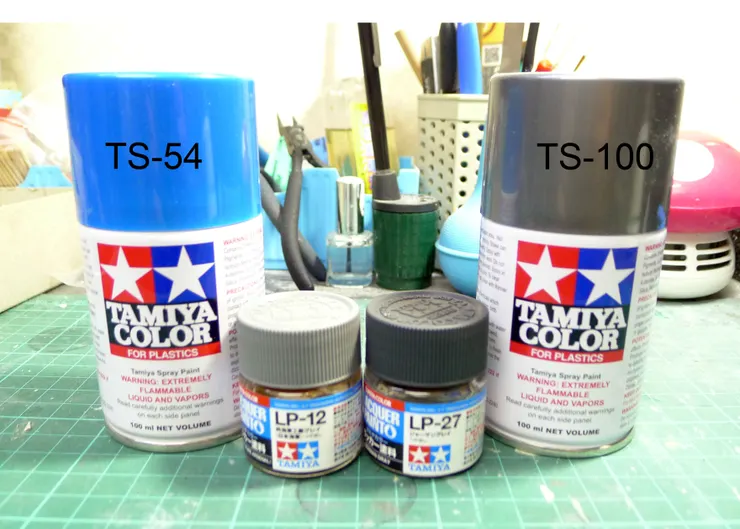

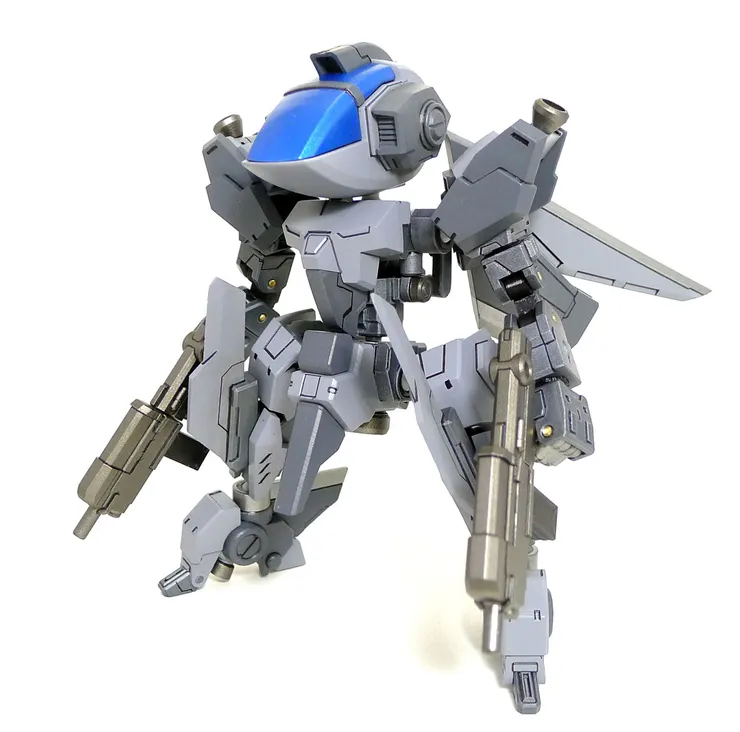

整體的配色參考了戰機的銀/灰配色，TS-100帶藍的冷色系感，用在空戰方面的機體還滿搭配的，這次主要把它用在骨架上；

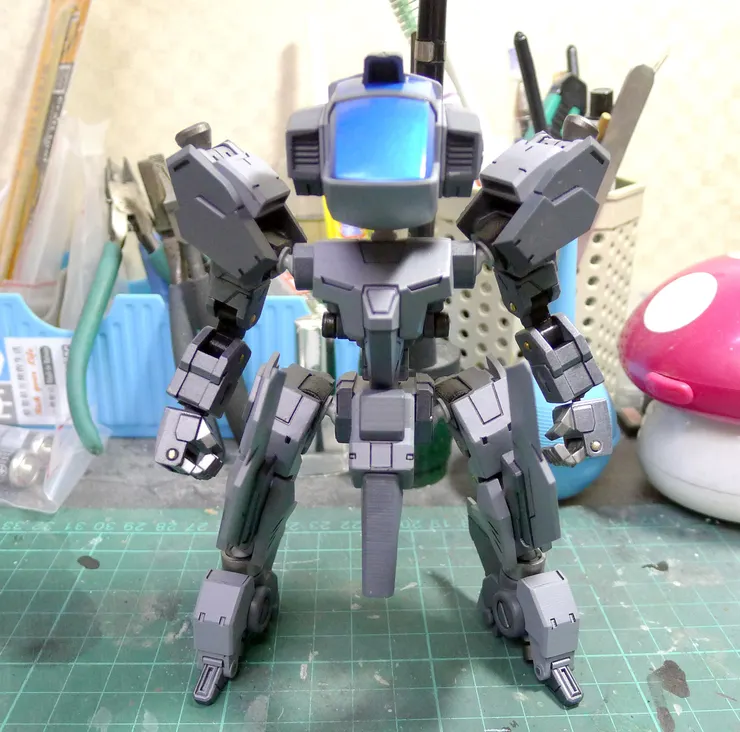

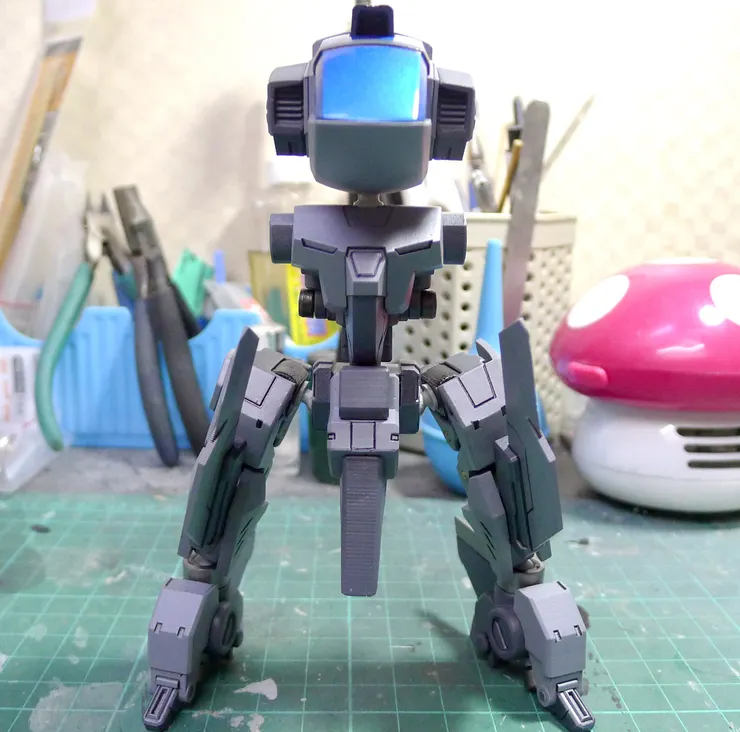

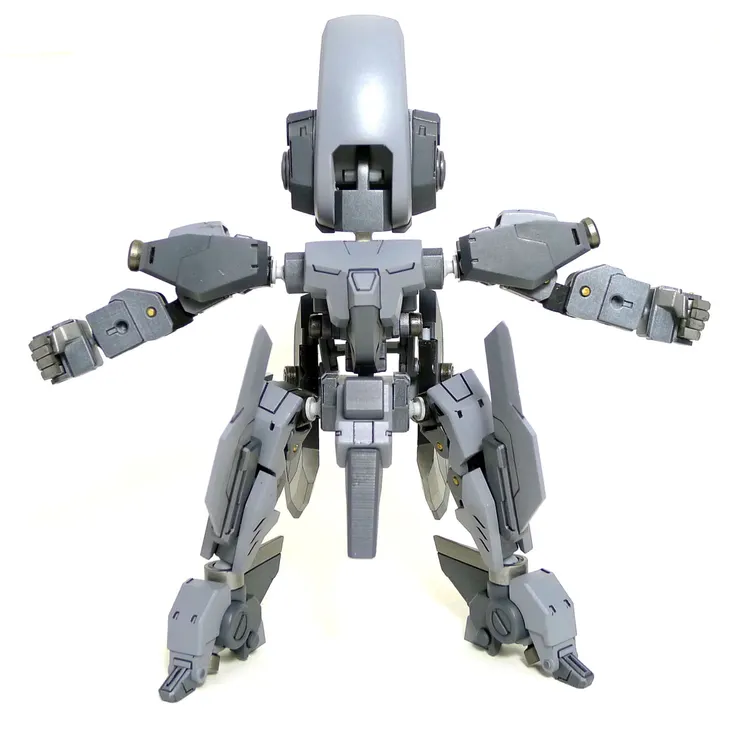

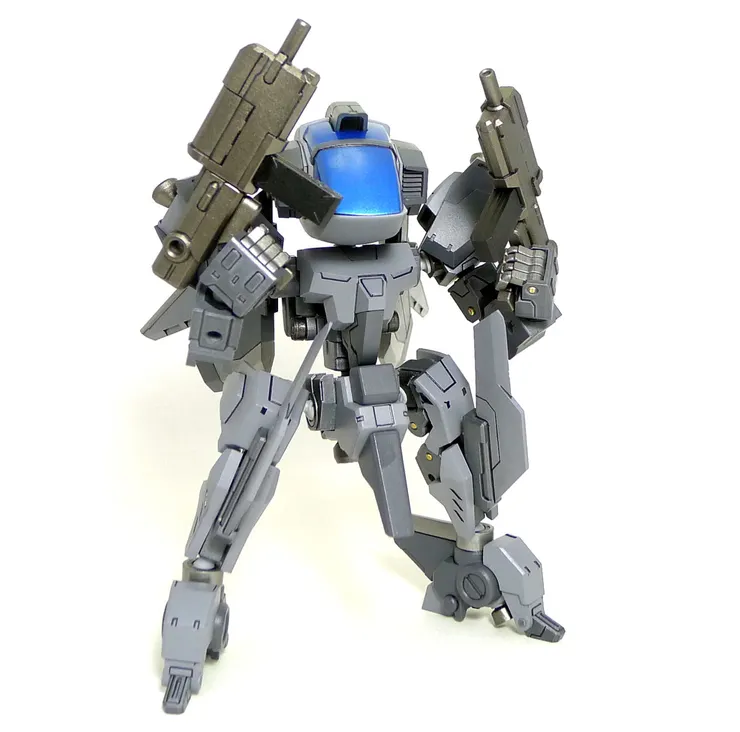

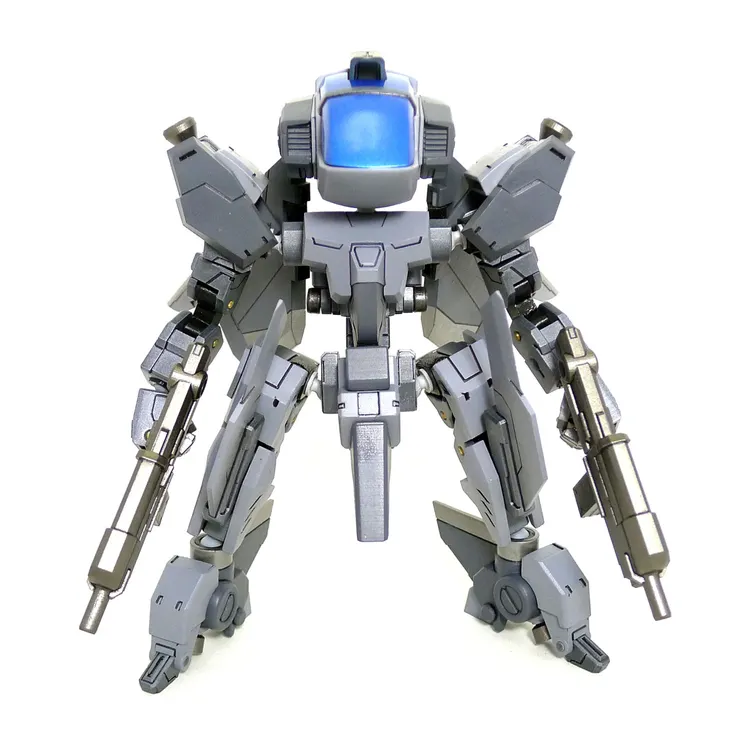

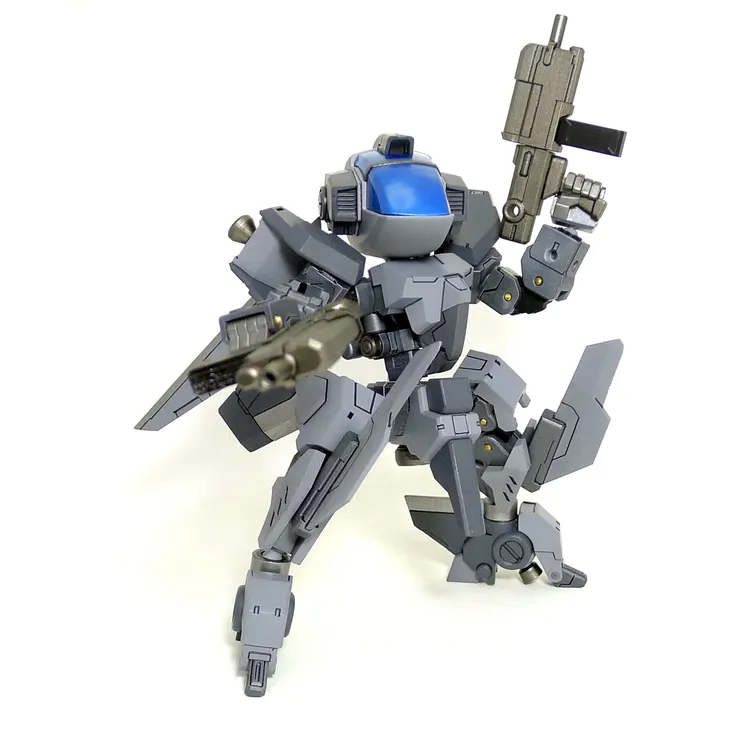

由於變形需要較大的肢體自由度，因此很多裝甲無法將骨架完全包覆住，但也因為如此，讓整體的可動度有較好的表現；

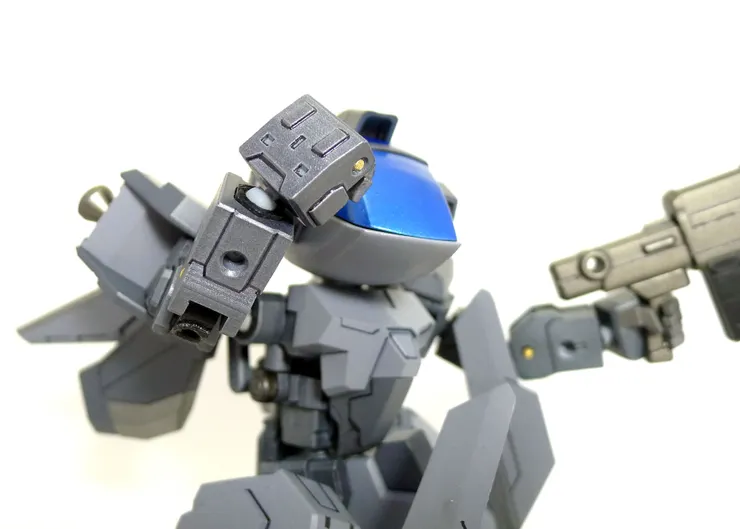

拳頭與手臂連接的部分也改用球型關節，讓拳頭的可動範圍更大；

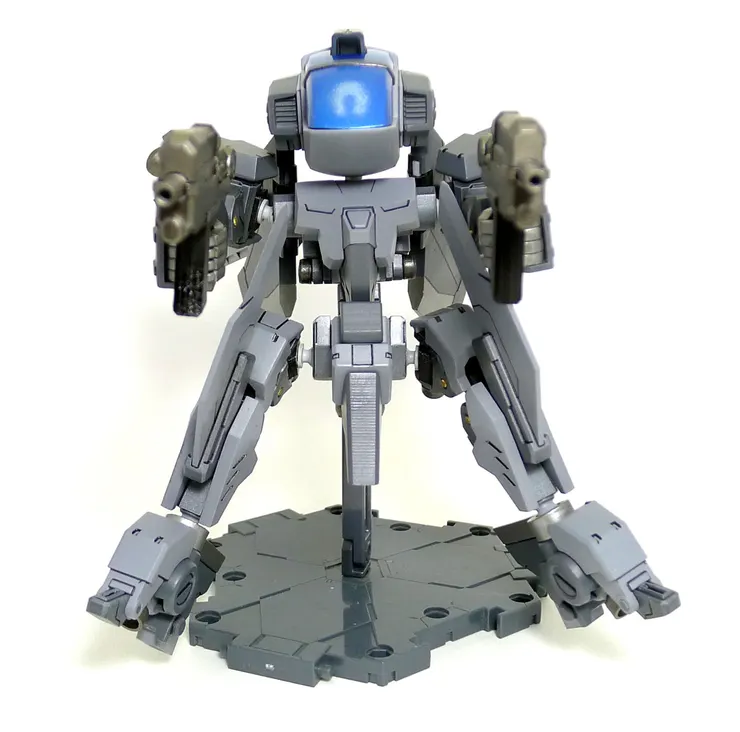

將底部的噴嘴移除，帶有3mm的孔，可以搭配支架；

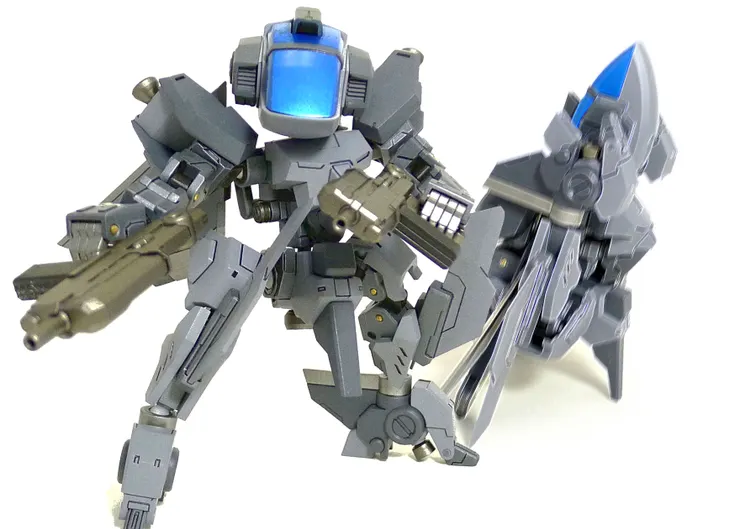

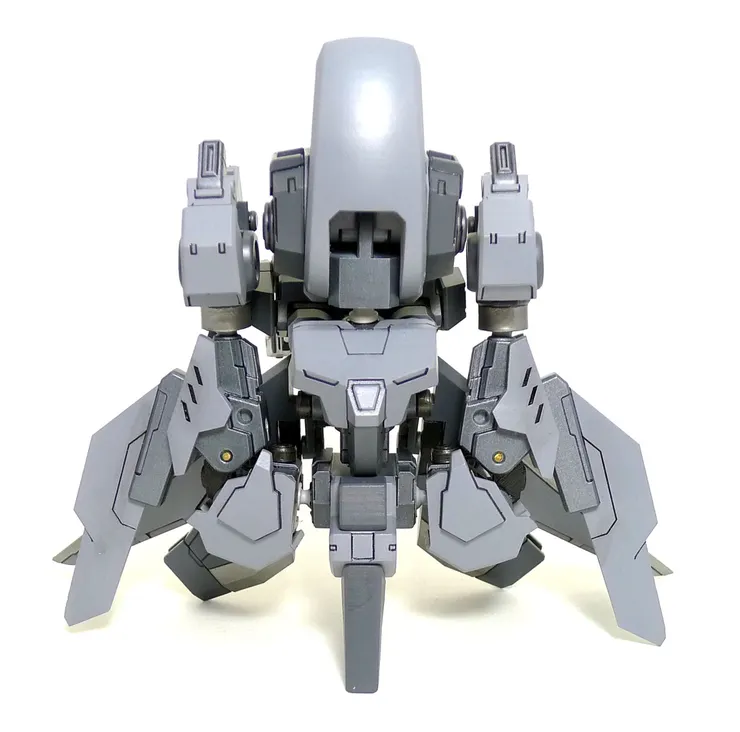

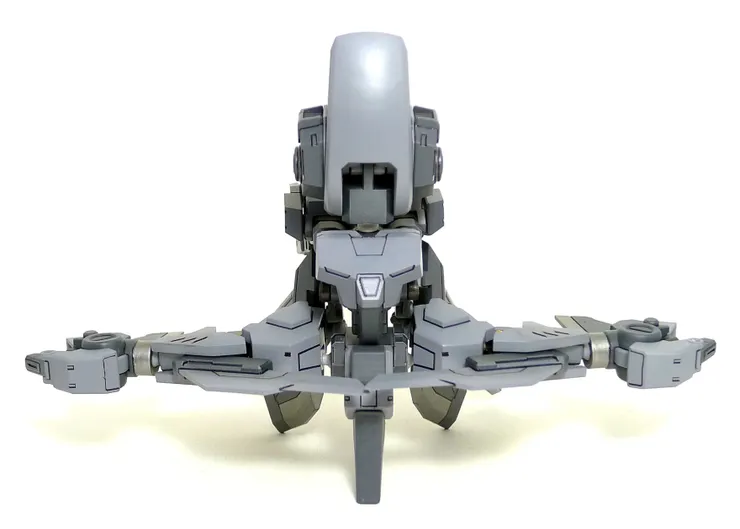

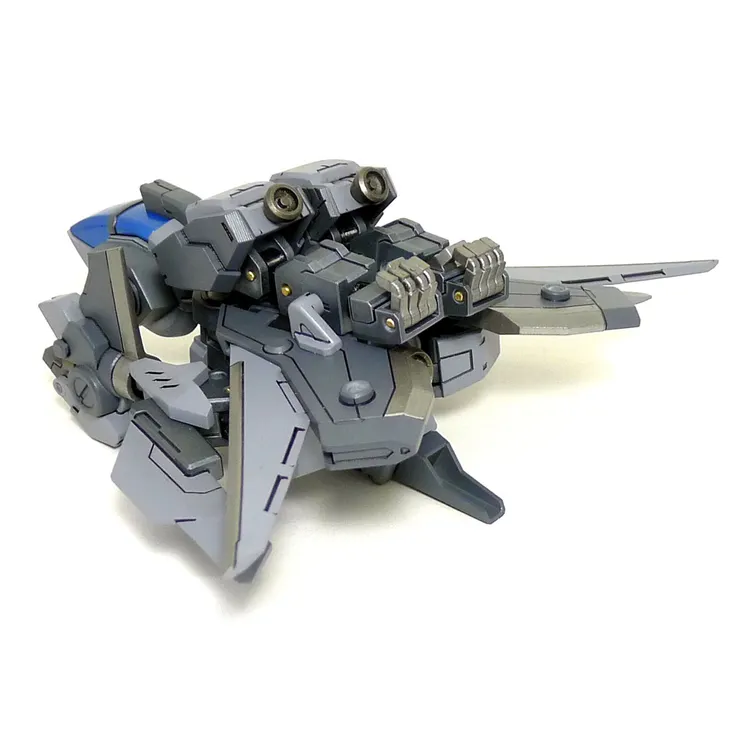

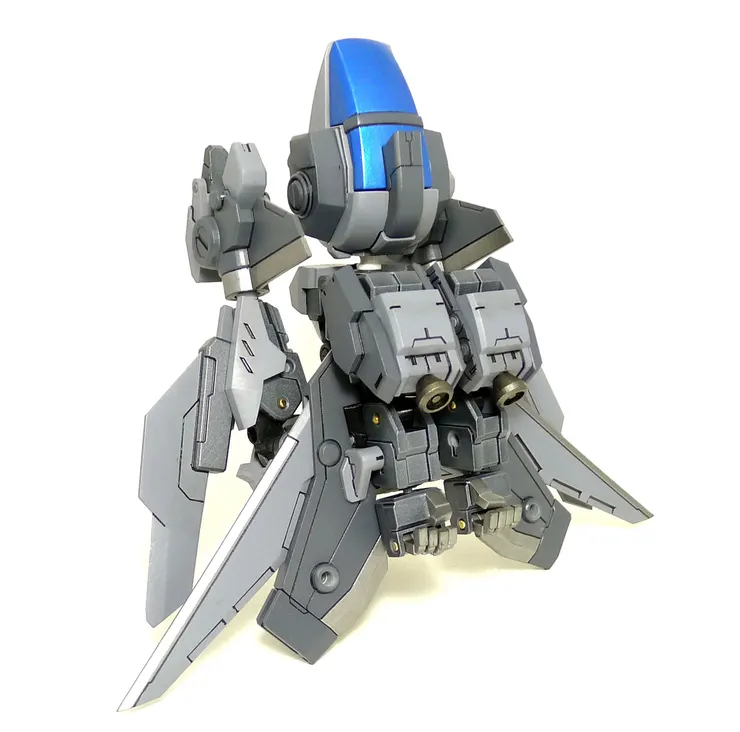

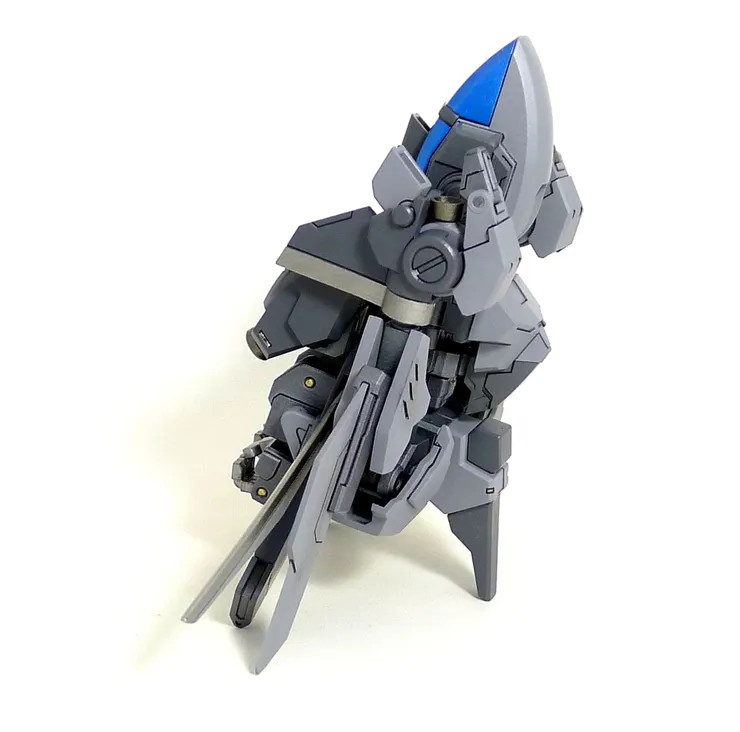

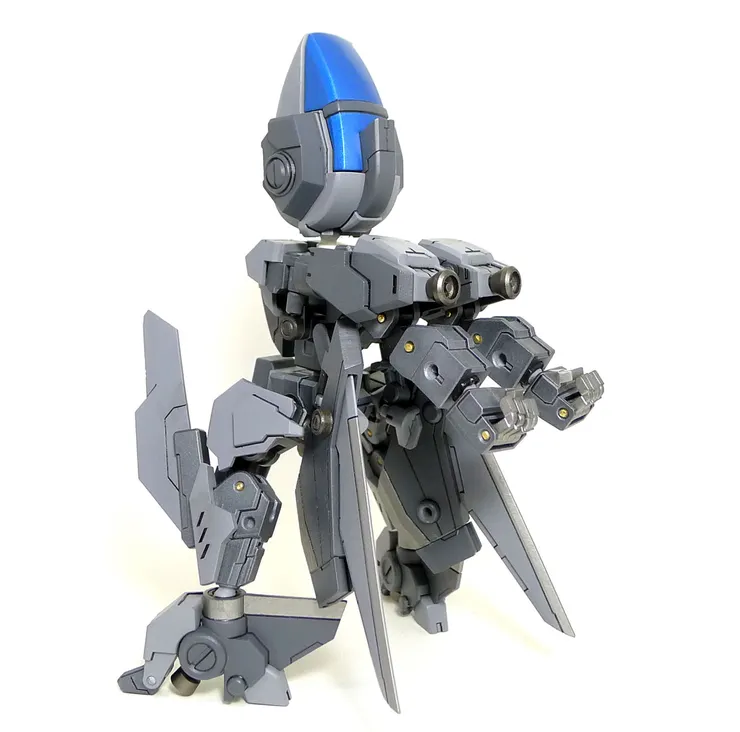

接下來就是這次的重點-變形功能，整體的變形思路是-頭部向上-手臂反折到身後-腿部向前彎折至頭部兩側來完成變形，大致上的設計過程是，先將戰機型態規劃好，再去思考骨架如何彎折可以符合戰機樣式，最後在將戰機的各部位拆分到手臂、軀體以及腳等部位上，整個過程其實有滿多小細節需要注意及調整的，外型及變形動作上的調整妥協也是一大難題；
以上就是這次跟大家分享的作品，我們的粉專【https://www.facebook.com/ptmodelstudio/】、電商【https://www.ruten.com.tw/store/aries_lyu/】、【https://shopee.tw/aries_lyu?categoryId=75&itemId=5656244788】如果對這個作品有興趣的話，建議到以上的相關頁面看看，會有更多作品呈現，感謝閱讀，謝謝。
