3D列印可動模型8-輜重

閱讀時間約 4 分鐘
Simplus系列第8號作品:Logistic 輜重

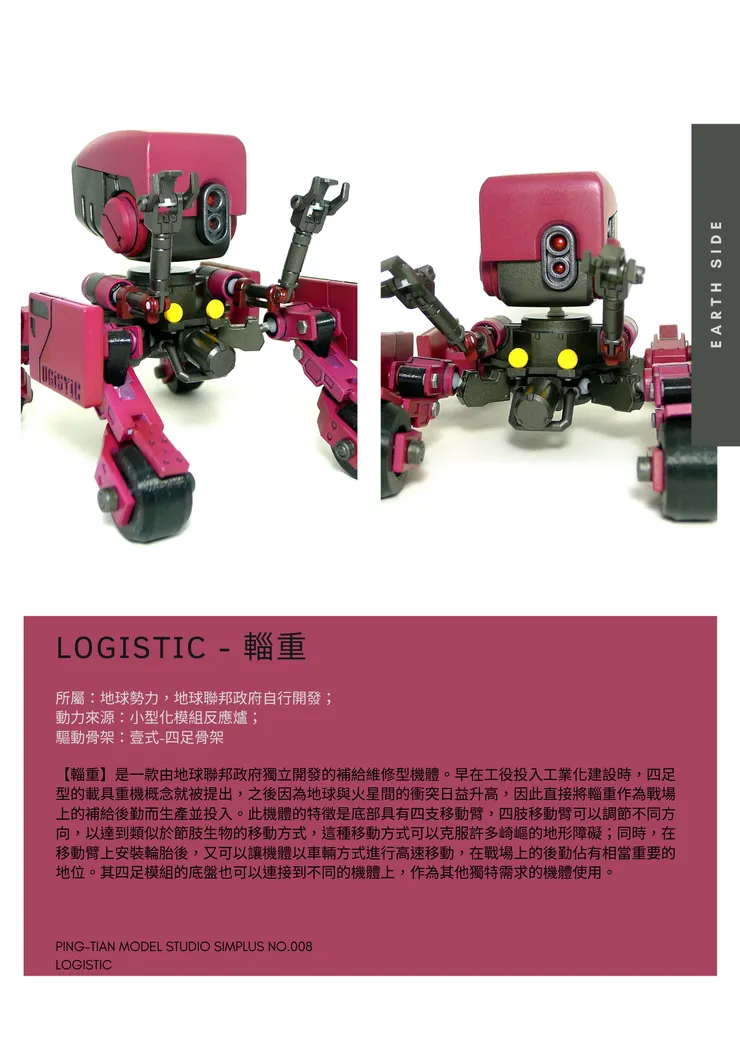

機體設定

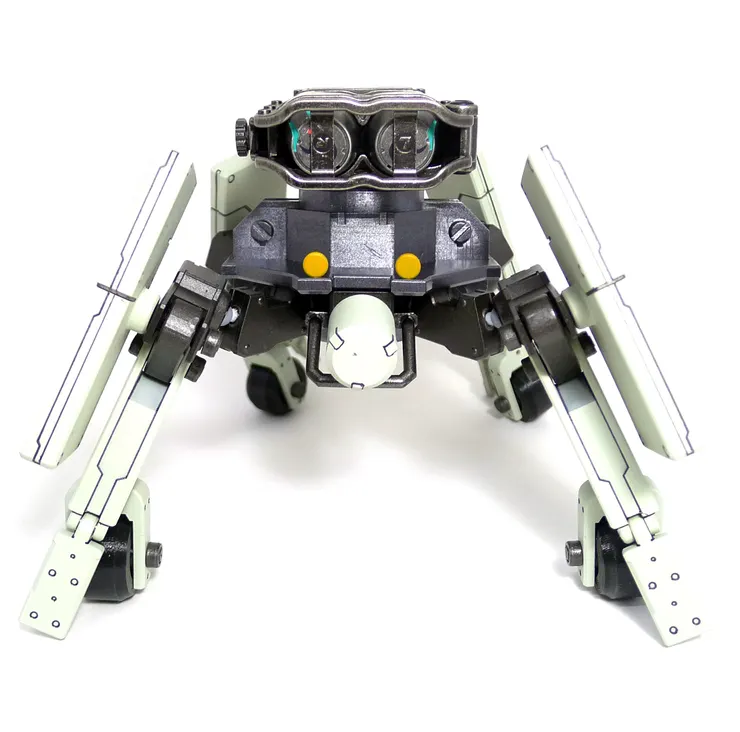

先前幫ZOEAO工作室製作的藍芽耳機原型

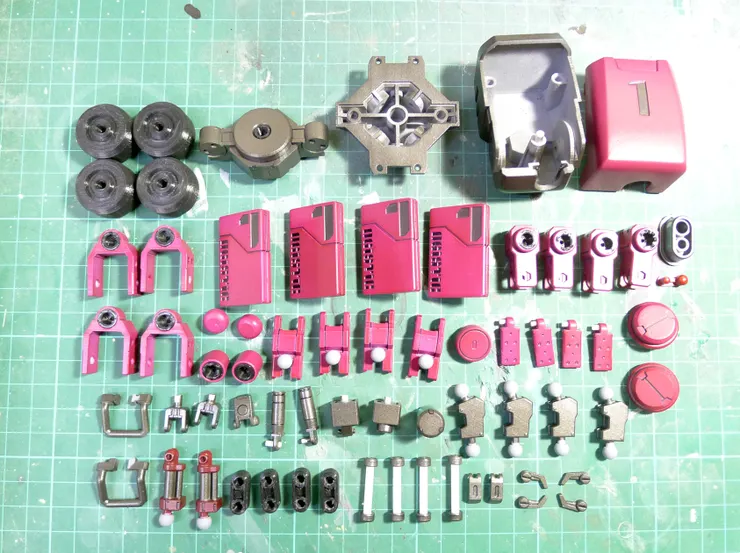

零件一覽
這個作品是以之前與ZOEAO工作室合作的無線耳機的機體為基礎,進行比例修整及增加頭部及手臂製作而成;
郡氏水性500號補土,因應環保政策,目前台灣不進口硝基系的補土
這次製作上很大的不同是,底漆補土的部分由硝基系補土改為水性補土,顏色的部分除了採用同樣為水性的【Acrysion 43】之外,也採用了硝基系的色漆【Tamiya TS-39】、【Mr. color 58】以及【Mr. color 28】三種;這邊使用的結論是:Aqueous的水性補土,表面可以上硝基系的色漆~~但是,要用薄噴的方式,跟以往不同的地方在於,其實硝基系的色漆噴的量要是過多,補土的表面還是會被溶解,所以並不是完全不會溶解,而是到了一定的量之後,補土就有被溶解的狀況發生;色漆操作的量大概是,第一次噴,讓表面稍微有些不飽和,也就是不要一次就將整個零件的顏色上到最飽和;第二次再噴時,將顏色噴飽,這樣一來,補土是完全不會有問題的;
同樣是響應環保政策,模型廠也積極開發水性相關漆料

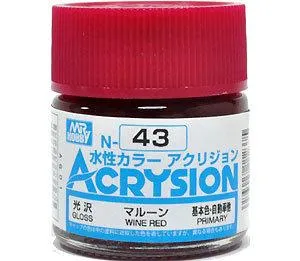

這次另外一項新的嘗試是使用【Acrysion】的水性漆上色,這款水性漆有專門的稀釋液,根據模型店老闆說,也可以使用硝基漆專用的溶劑稀釋,但我這次還是使用專用的稀釋液稀釋;操作起來,上色方面,色彩飽和度OK,但不知道是我自己稀釋比例掌握的不對,還是這款色漆不適合一次噴飽,大概需要兩次才能將顏色噴到飽和狀態,如果一次要上到飽和狀態,漆噴得太多,反而會有垂流的現象產生;而且這款漆在噴漆的過程中,比較容易遇到漆乾掉的問題,這時候需要將噴漆的噴嘴周圍用水沾濕,讓漆再次稀釋進行噴漆作業;另外要提醒的就是,這款漆不適合以香蕉水作為溶劑清洗,反而會有洗不乾淨的問題,建議用水、酒精或是專用溶劑來清潔;整體用下來,個人還是比較喜歡使用硝基漆;

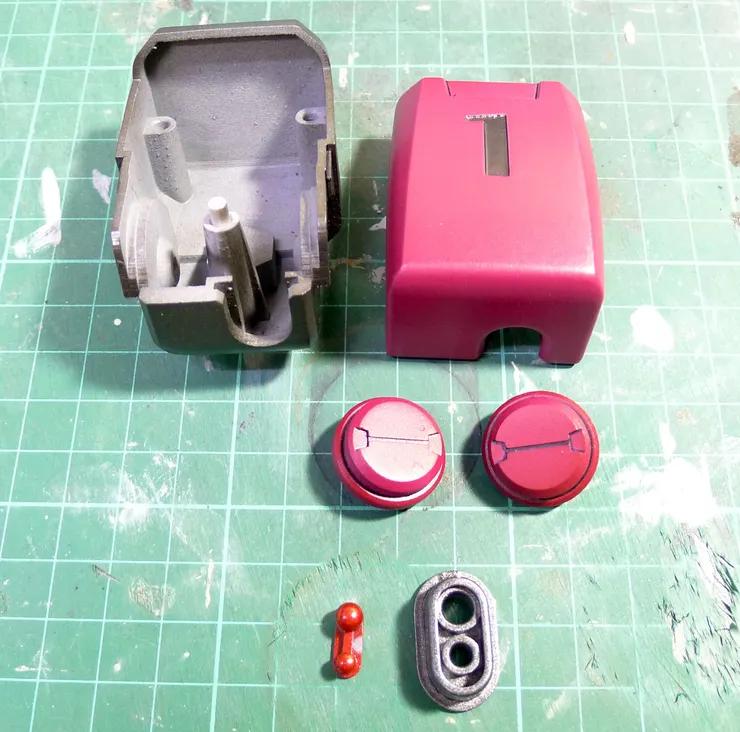

頭部零件一覽
這次新增的頭部零件,色漆的部分就是採用了剛才提到的【Acrysion 43】進行上色;另外監視器的部分有另外做了分件,以【Tamiya TS39】進行上色;

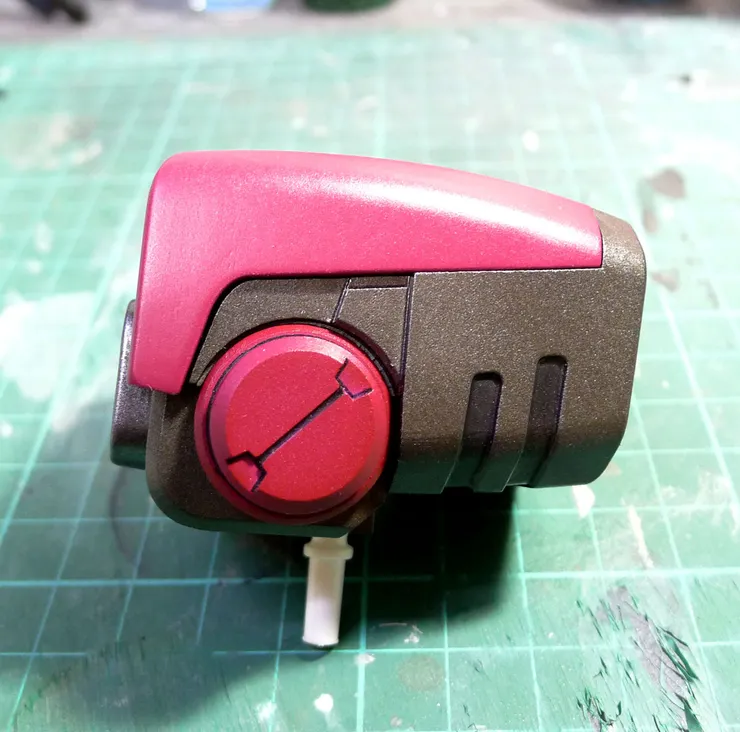

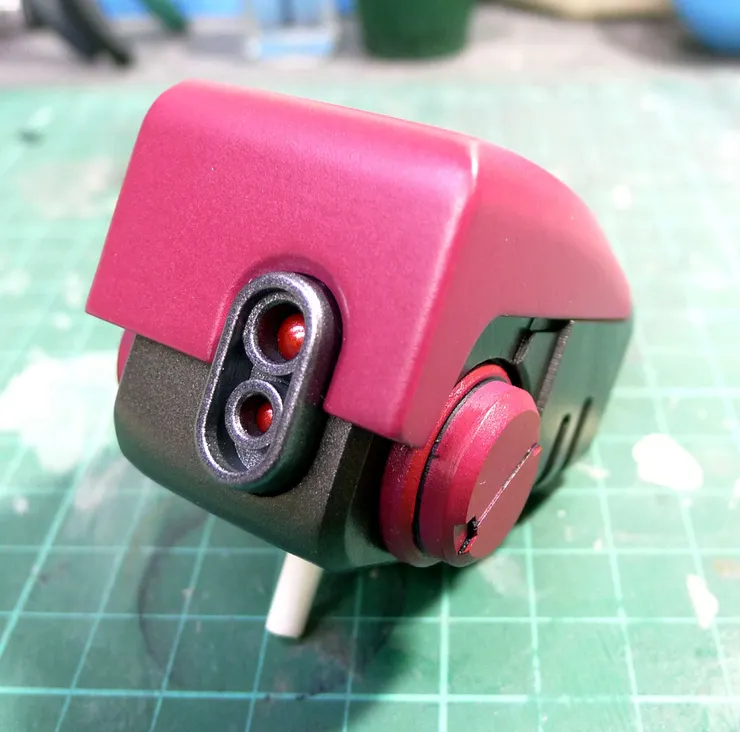

頭部組裝完成圖 1
頭部組裝完成圖 2
組裝完成的樣子;

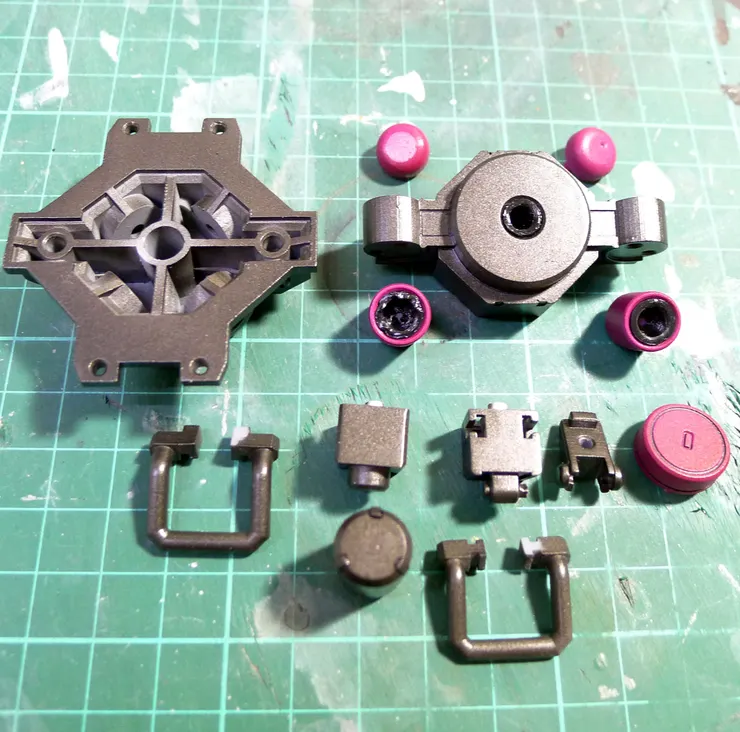

軀體零件一覽

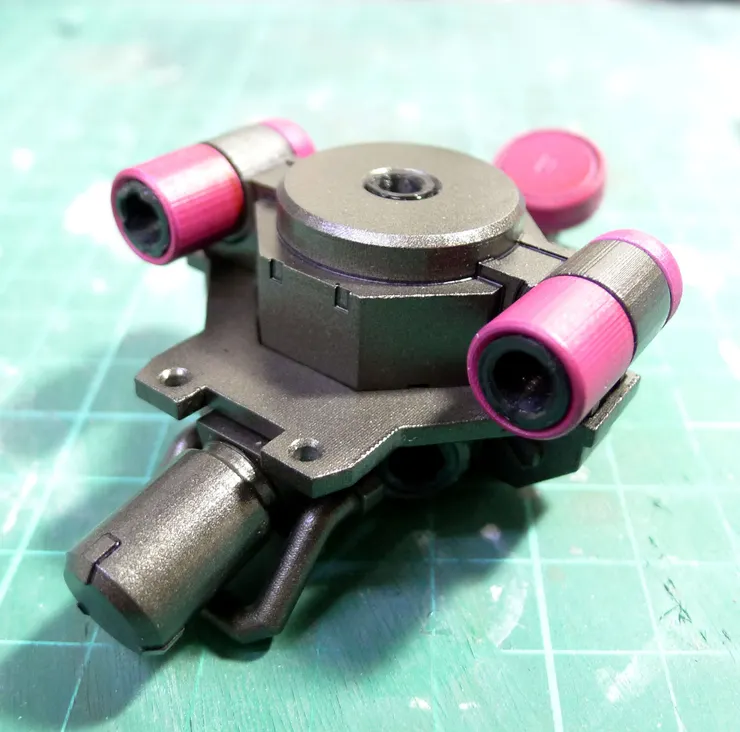

軀體組裝完成樣

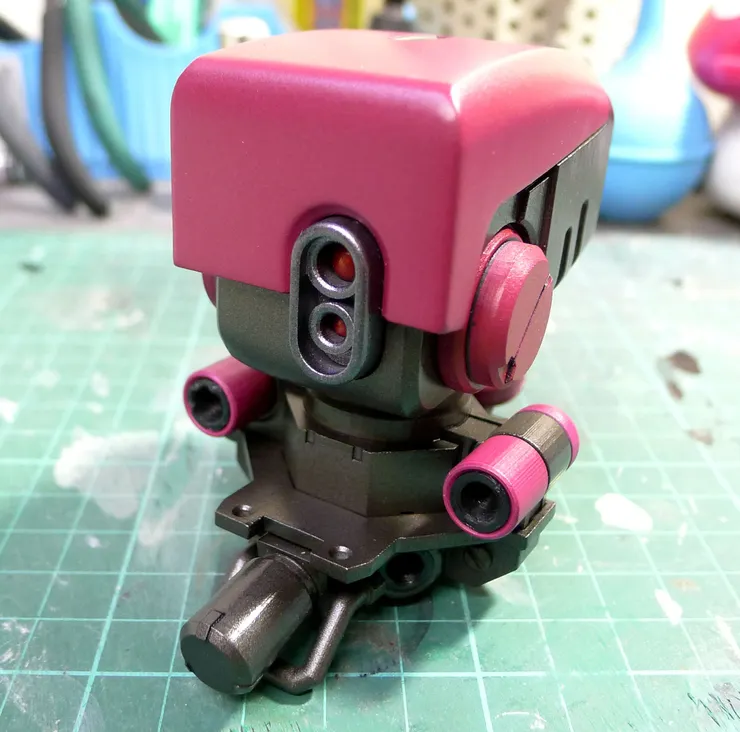

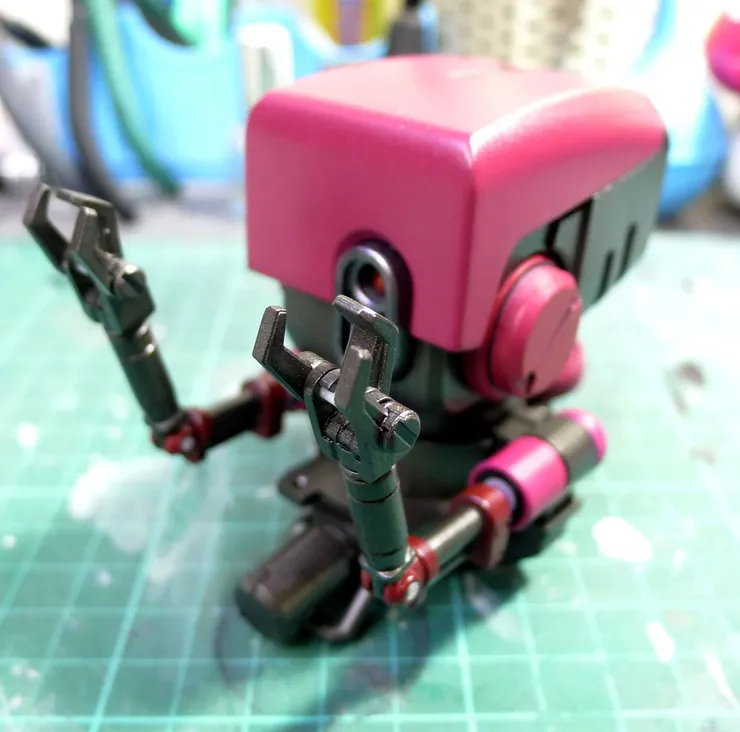

頭部與軀體組立

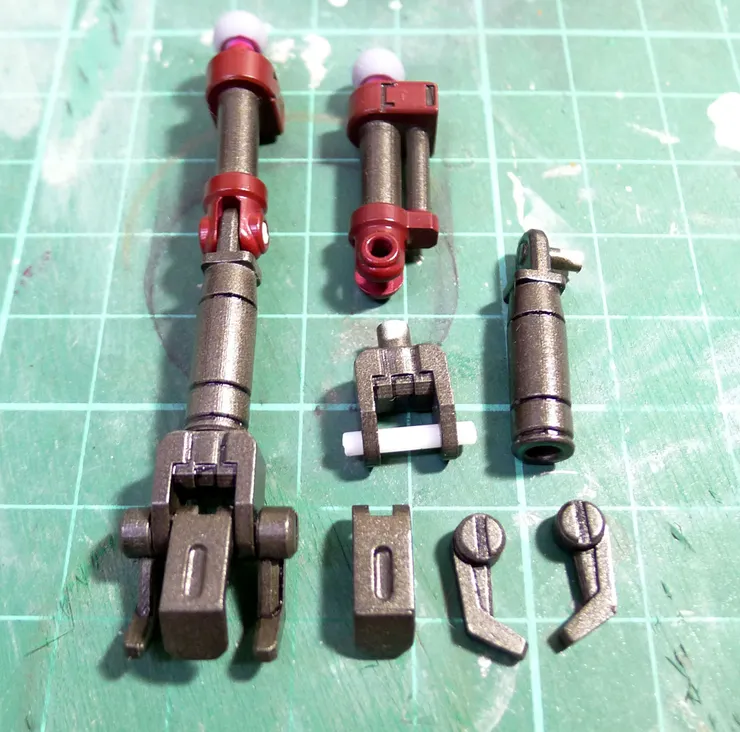

手臂零件一覽
手臂的部分有做了簡單的分色,上色的順序是先上硝基系的【Mr color 28】之後再上【Arcysion 43】,可以看到此處的顏色跟先前其他零件比較起來顏色較深,這是因為【Arcysion 43】對於【Mr color 28】的遮蓋力比較不足,上了很多次才勉強將顏色蓋掉,也因此讓原本的桃紅色變成深紅色,這點給大家參考;
手臂與其他部分組立樣
四支移動臂零件一覽

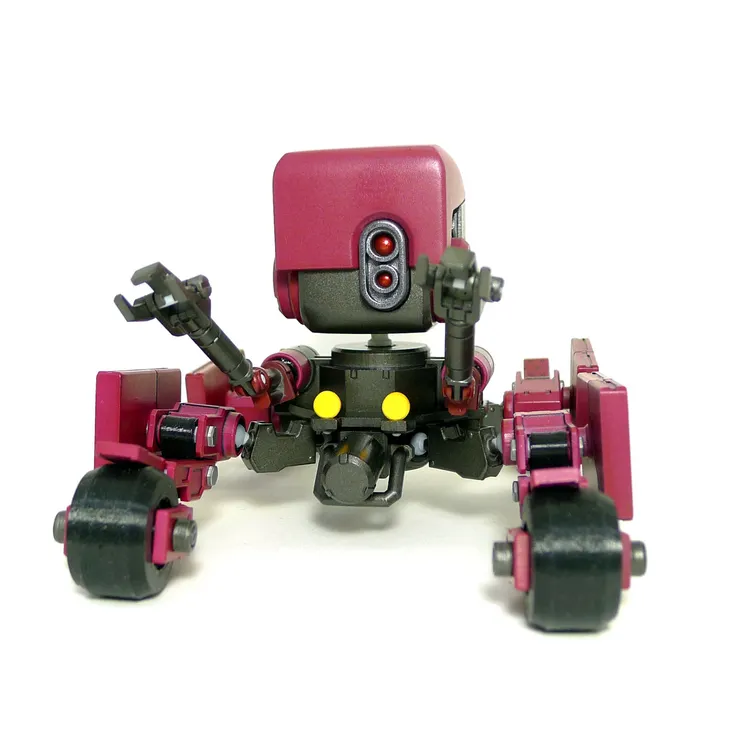

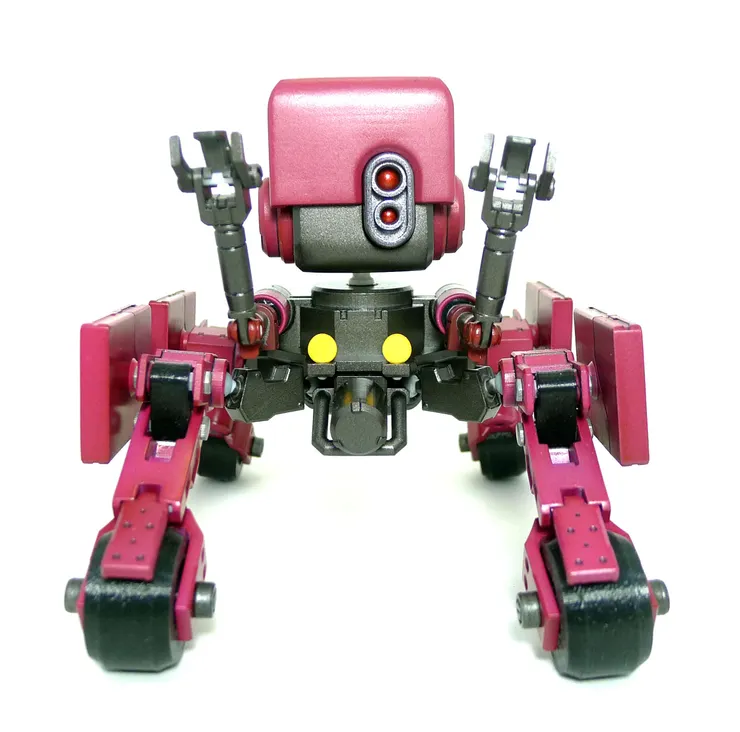

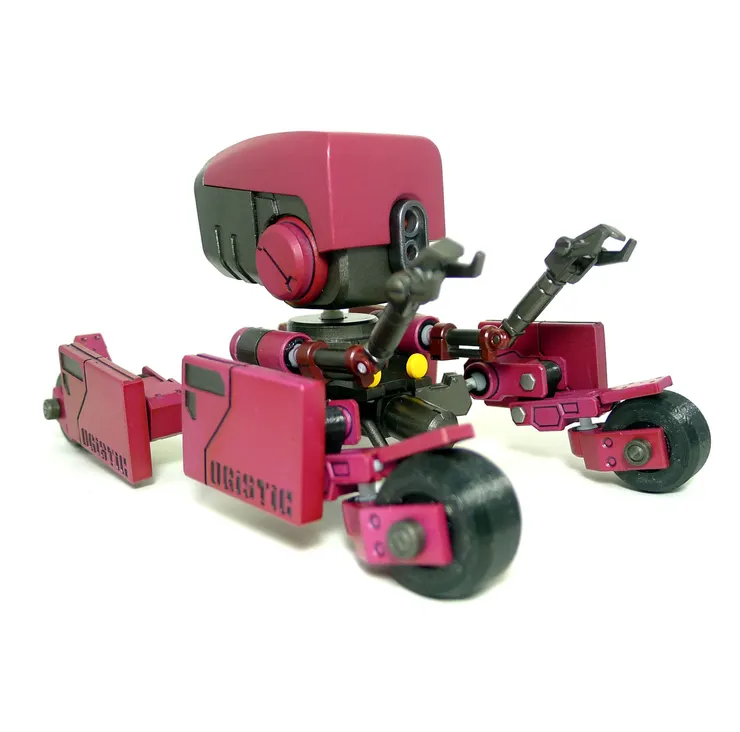

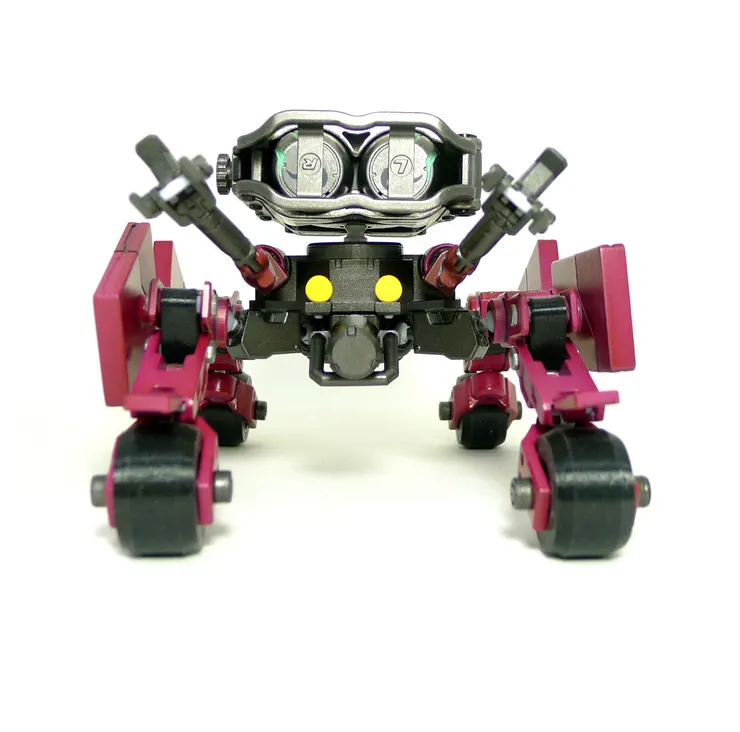

組立完成-正面
組立完成-背面
組立完成-側後方

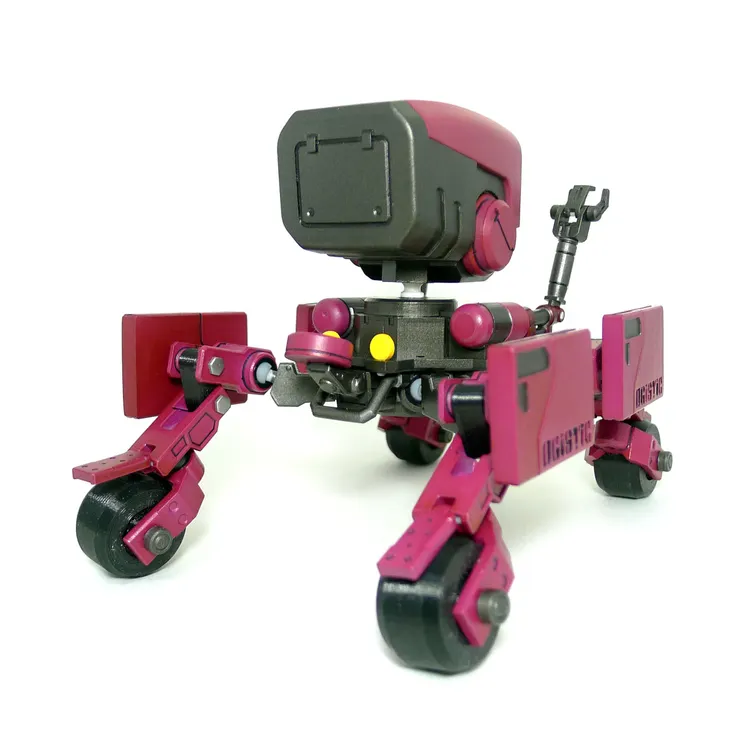

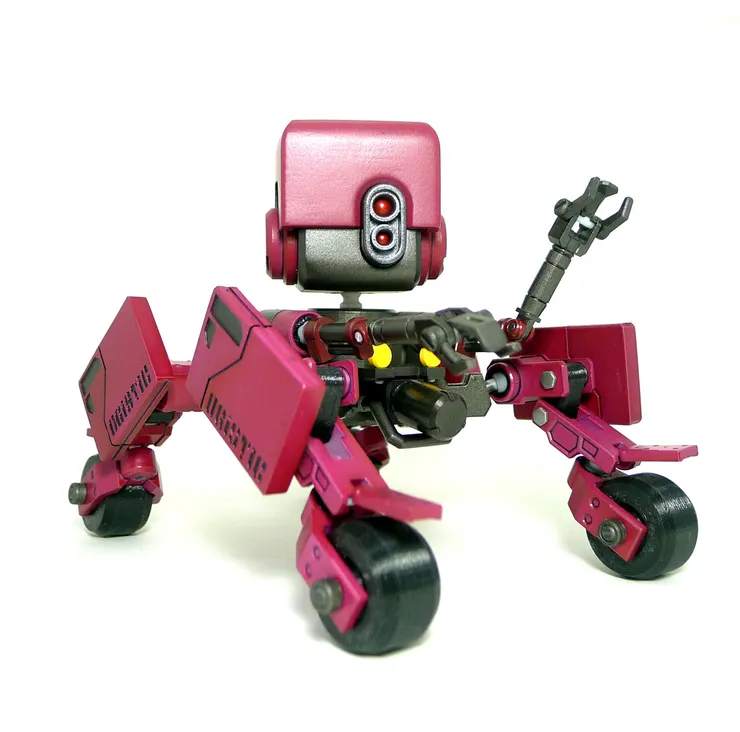

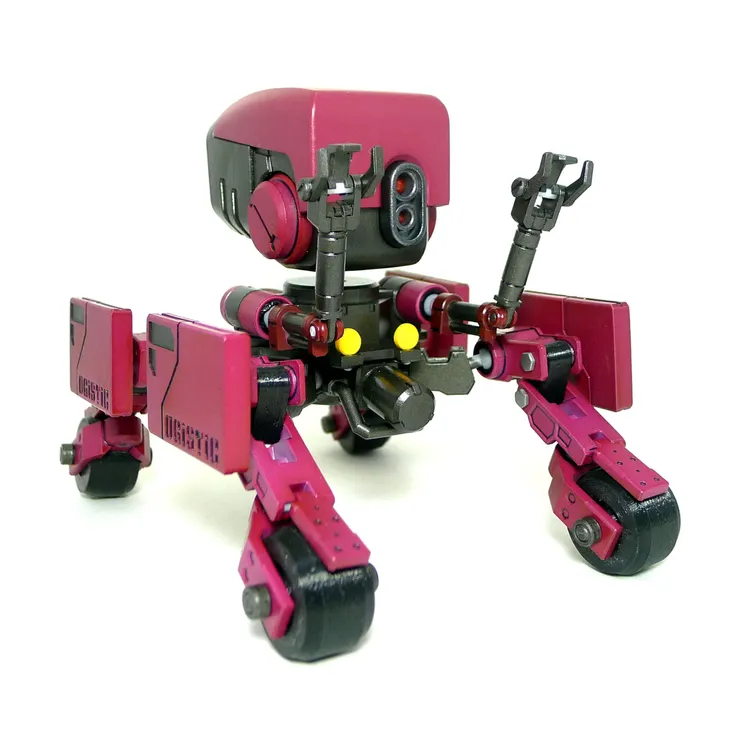

組立完成-左前側

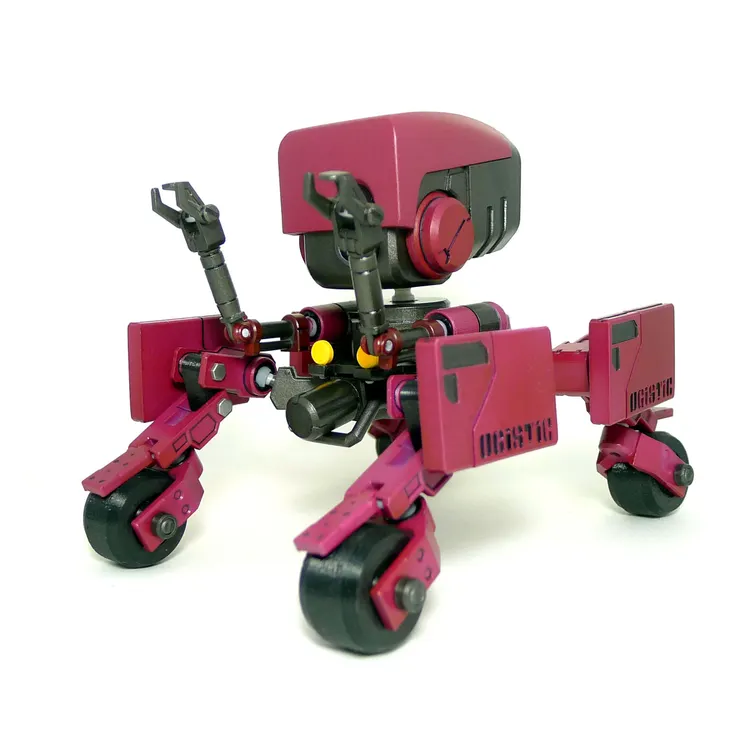

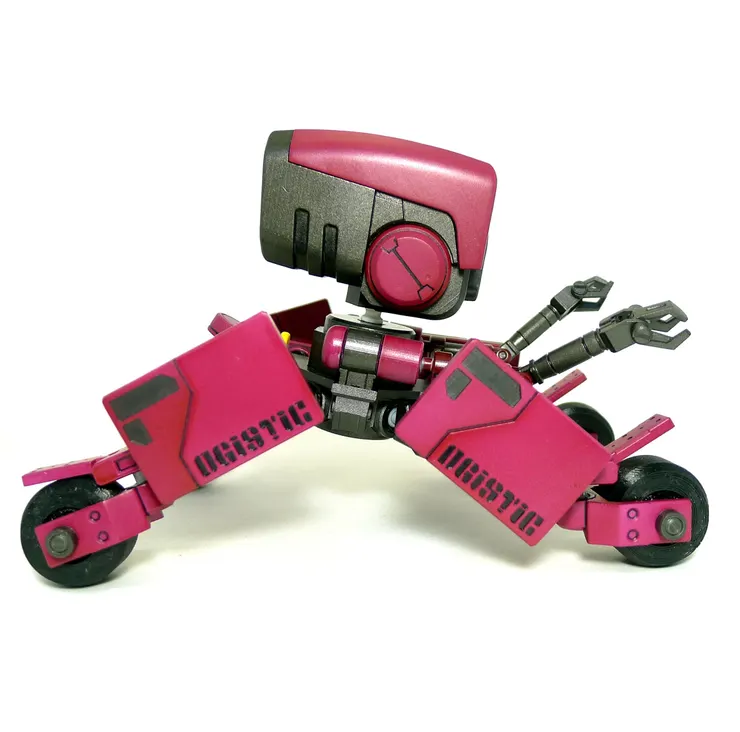

組立完成-右前側

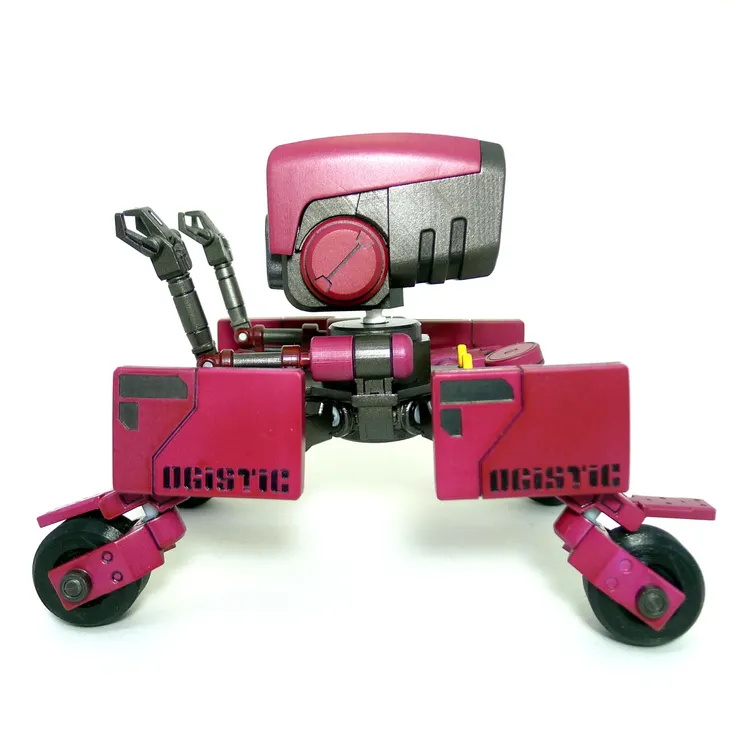

整體組裝完成外觀;這次作品在設定上為補給用機體,類似機械臂的四個輪子設計強調出適應不同地形的機動性,搭配輔助用機械手臂;

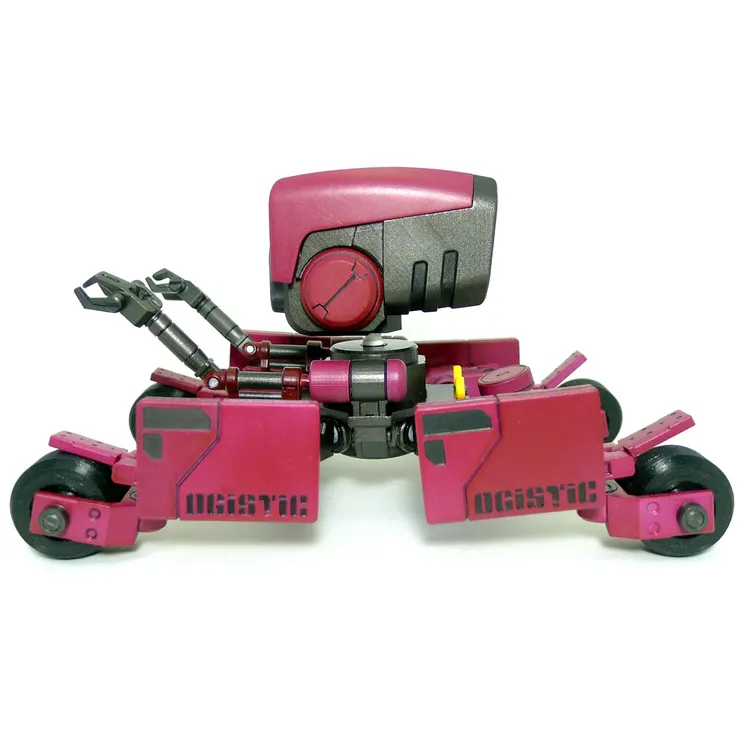

四肢移動臂可以調整不同的高度;
機械臂輪胎可以調整高度,因為加入很多球型關節,可以調整出很多方向及角度;

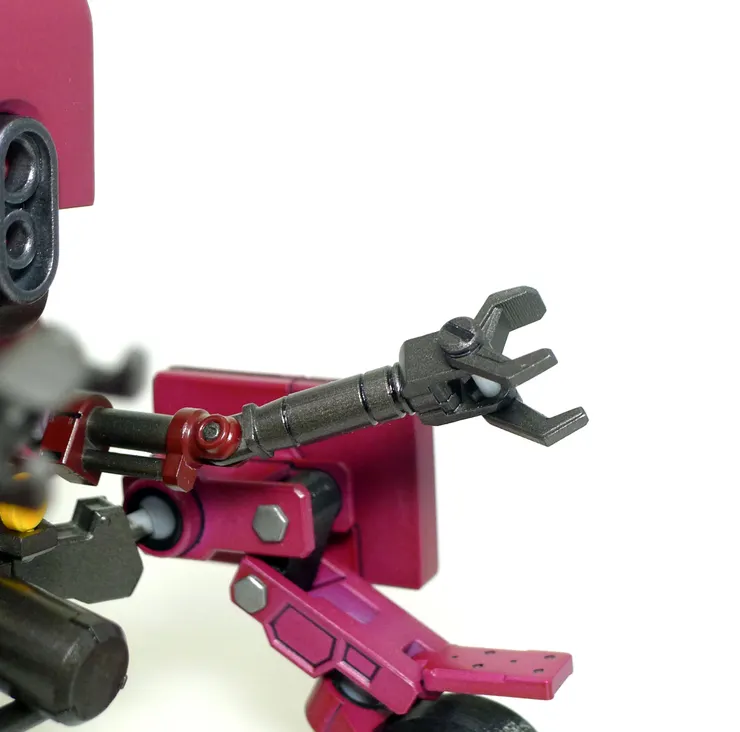

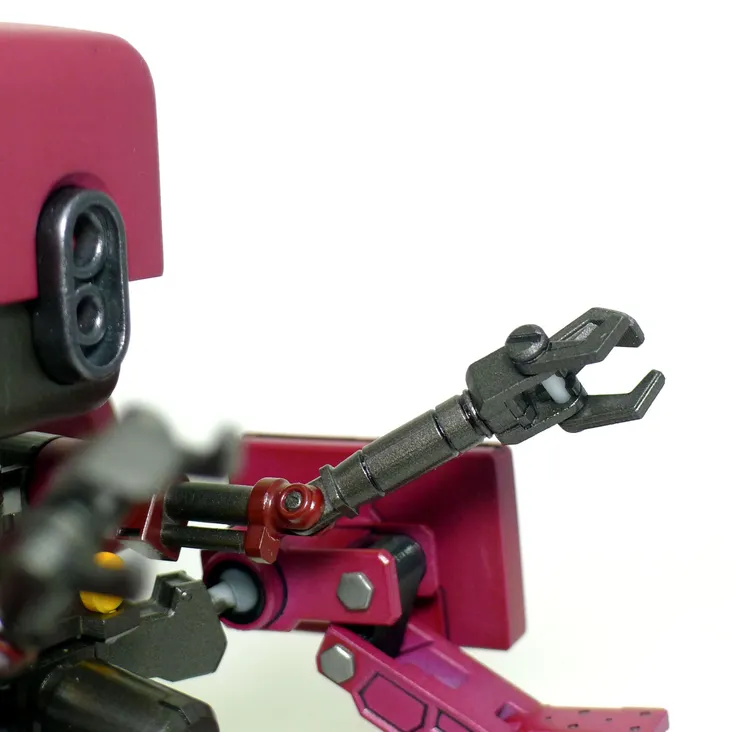

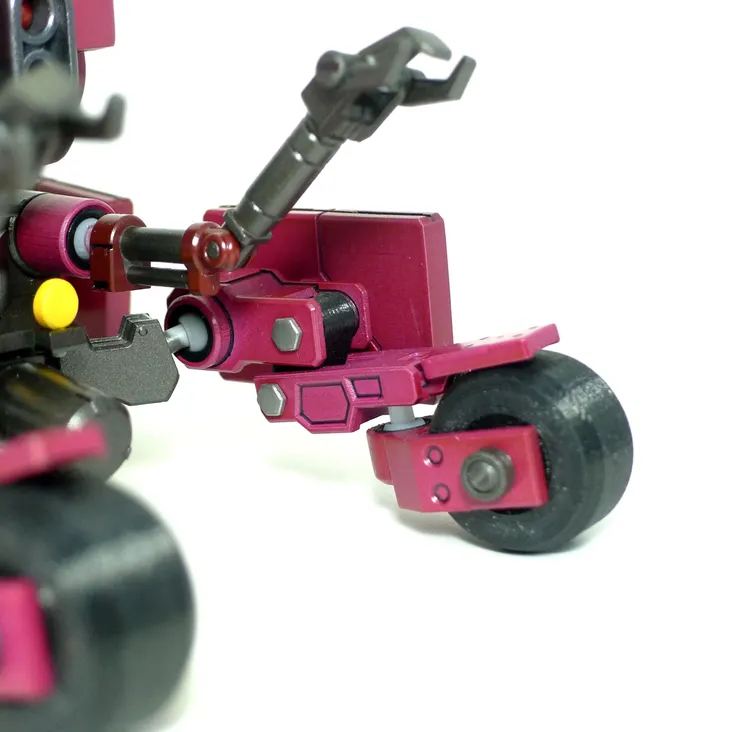

前端夾爪可開合
前端夾爪可開合

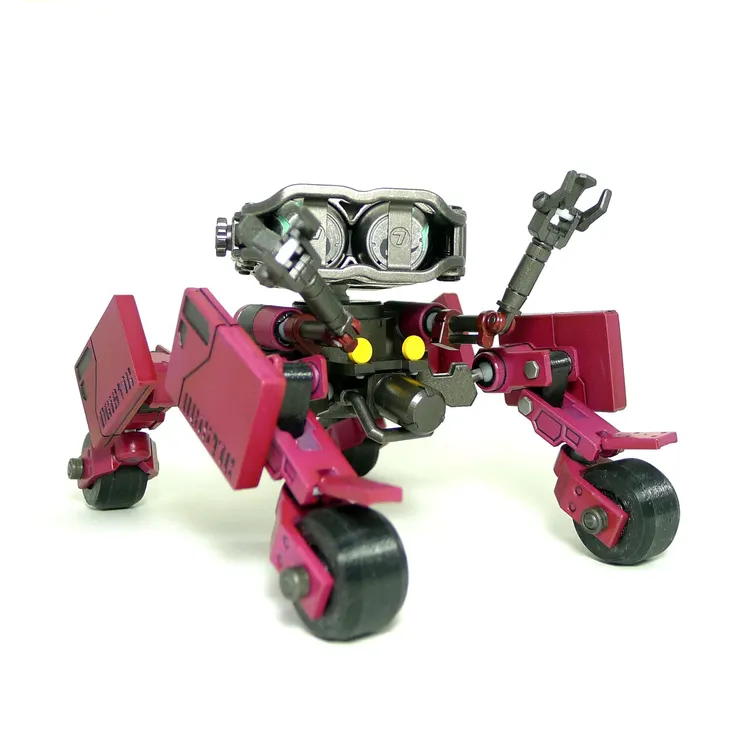

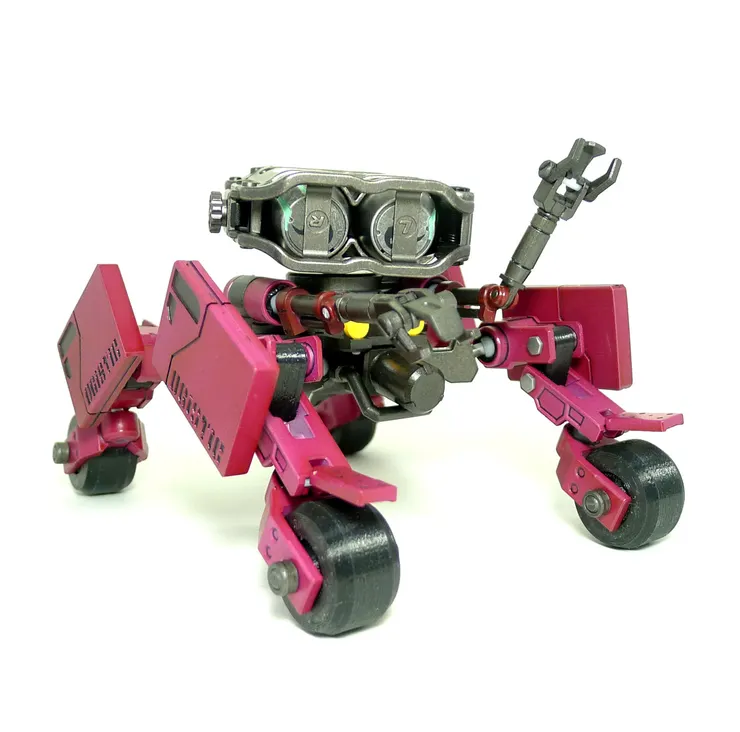

頭部可以替換成ZOEAO工作室的藍芽耳機,這個藍芽耳機充電倉造型上會聯想到【瓦力】的頭
這次的另一特色,同樣可與【Sirius Pro無線耳機】聯動;

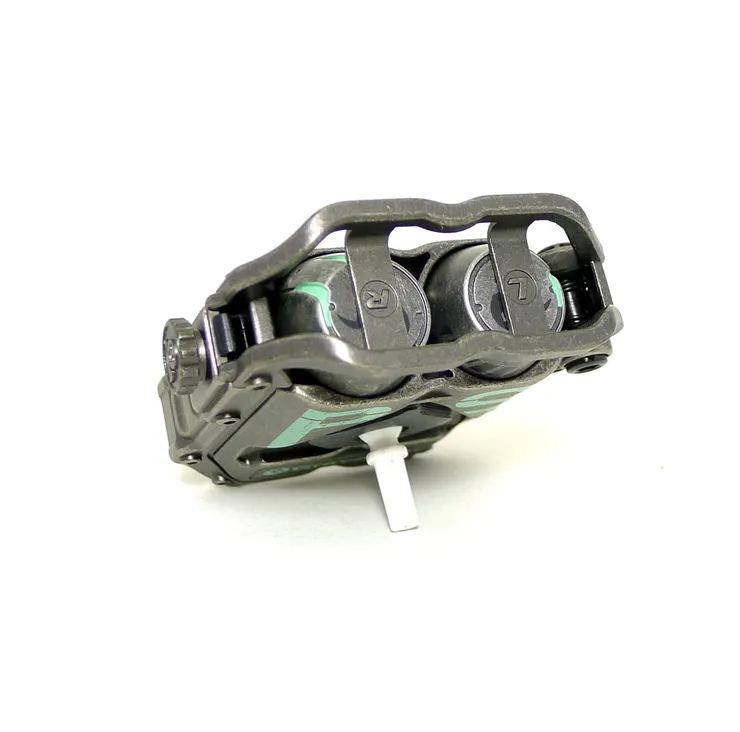

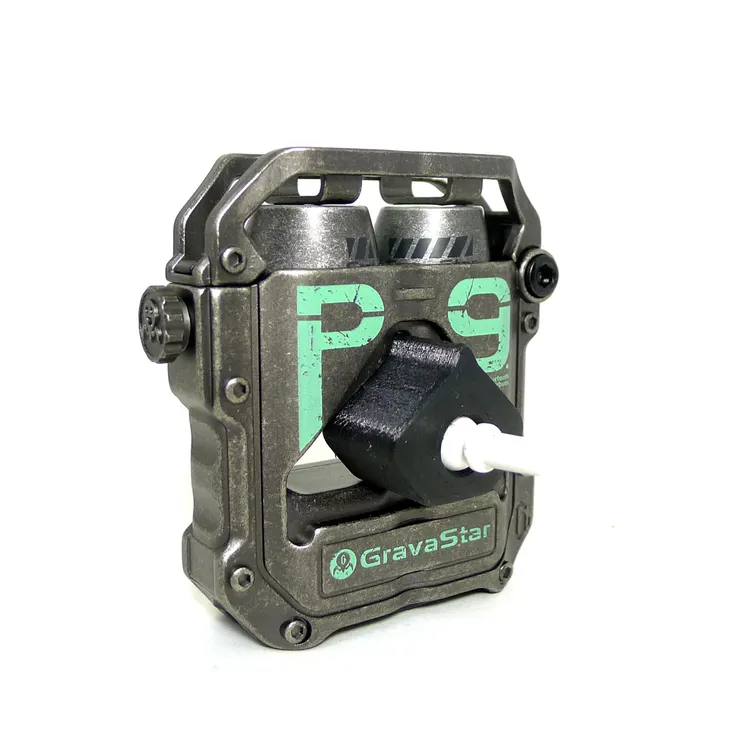

黑色的部分是連接件,塞入充電艙中就可以裝到本體上

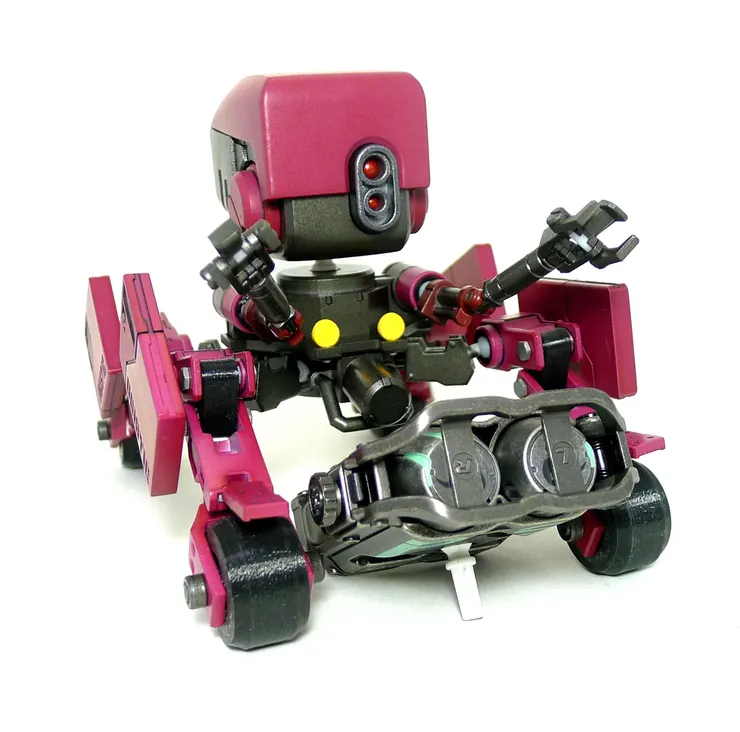

準備替換的樣子

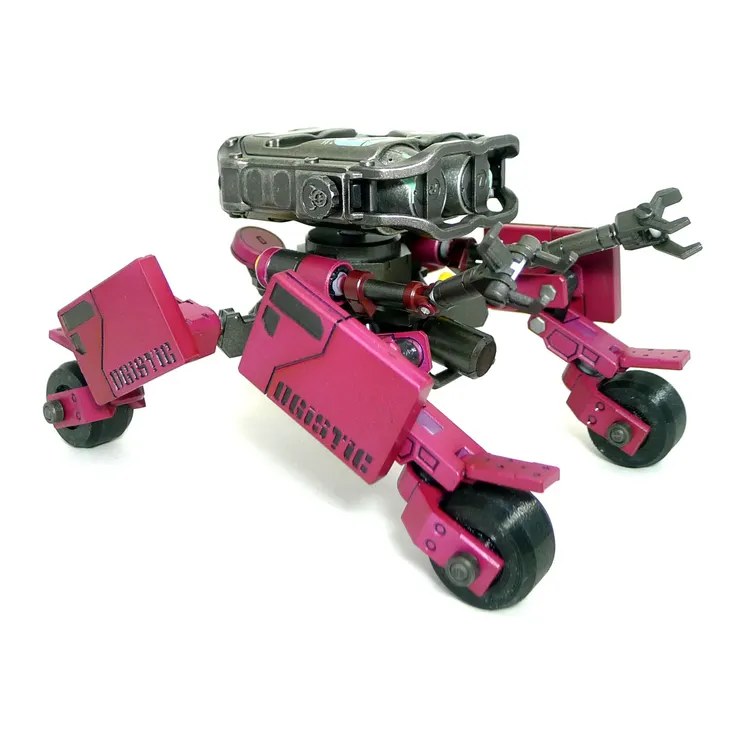

在無線耳機充電倉的外部加裝一軟性連接件,就可以安裝到Logistic的身體上;
充電倉安裝上去之後感覺頗有喜感,且充電倉戰損的外觀與本體的黑鐵色很搭,如果對這款無線耳機有興趣的朋友可以搜尋【GravaStar 重力星-SIRIUS Pro無線耳機-戰損版】;
以上就是這次跟大家分享的作品,我們的粉專【https://www.facebook.com/ptmodelstudio/】、電商【https://www.ruten.com.tw/store/aries_lyu/】、【https://shopee.tw/aries_lyu?categoryId=75&itemId=5656244788】如果對這個作品有興趣的話,建議到以上的相關頁面看看,會有更多作品呈現,感謝閱讀,謝謝。
