讓我們建立一個 ALMA 12m 天線的紙模型

紙模型下載點: 　https://www.eso.org/public/products/papermodels/papermodel_0001/

太空探測器 DIY - ＡＬＭＡ

準備的工具: 剪刀. 裁紙器. 牙籤. 白膠. ( 口紅膠不好用)

做法:

1. 在這個網路下載 PDF Printable Model
找影印店把 3-5頁, 印在厚紙板上

2. 剪開紙上2525物件物件、切出縫隙和孔、虛線處折疊

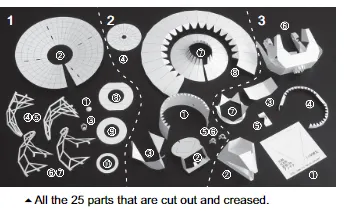

ＡＩＭＡ　紙模式２５個物件

３副反射鏡　

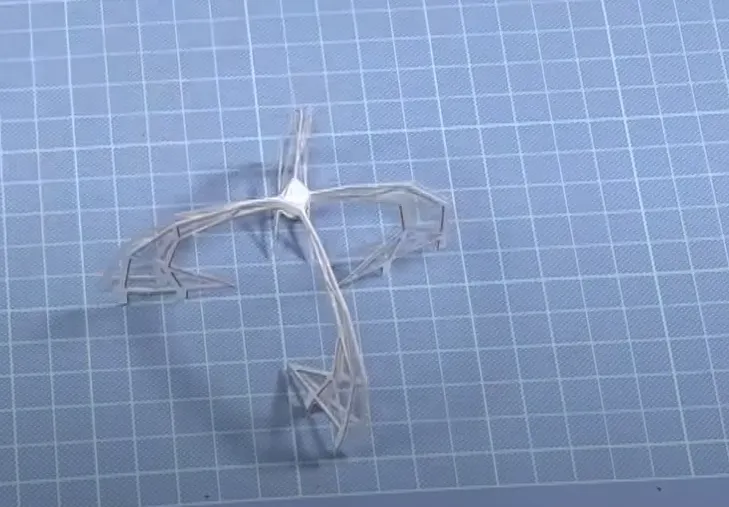

副反射鏡

• 創建一個帶有 subrelecor 驅動機構的小盒子[1-3]
• 將副反射鏡 [1-1] 壓在小而圓的物體（筆蓋等）上，將其形成碗狀形狀，並將其黏合到副反射器驅動機構 [1-3] 的蓋子上。
• [注意: 小盒子的開口朝上] 將 [1-3] 的開口朝上後, 再將 四腳架 [1-4,5,6,7] 黏在副反射器[1-3]的每一側，形成塔狀結構

4.主反射鏡

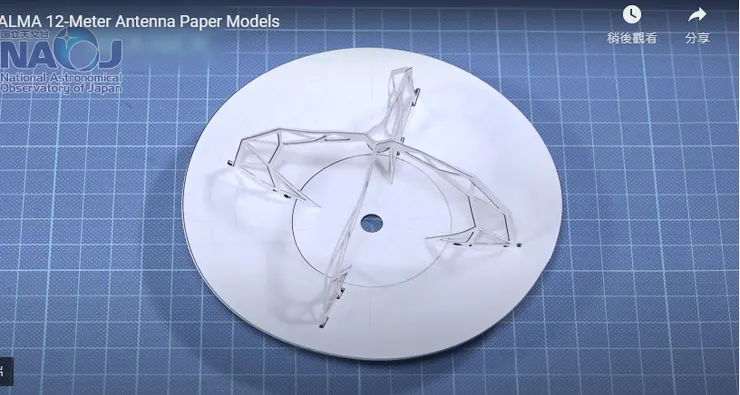

主反射鏡

• 將主反射器（外部）[1-2] 印刷面朝上, 再將 [1-2] 的兩端 粘在一起
• 將[2-4]主反射器（內）黏在主反射器[1-2]（外）的中心。
• 將四腳架的末端插入[1-2] 主反射鏡（外部）的 8 個插槽中，並將其黏在背面。[注意: 小盒子的開口朝上]

5.遮陽傘

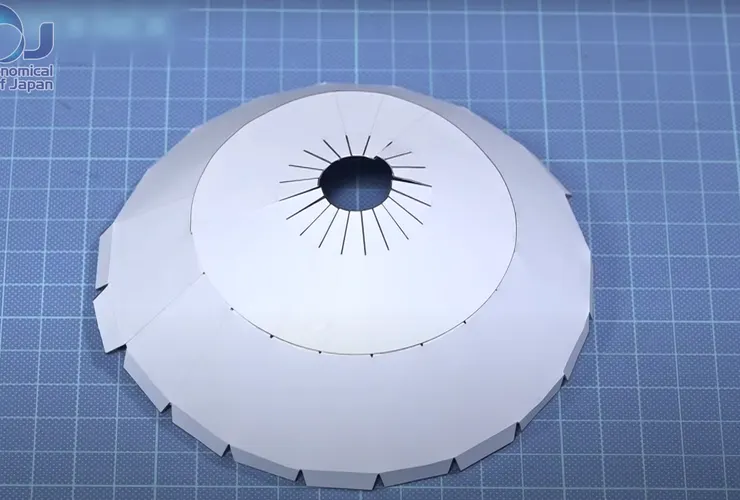

遮陽傘

• 將[2-8] 遮陽罩（外）的兩端粘貼，印刷面朝上

• 將[2-7] 陽罩（內）兩端粘貼，印刷面朝上。

• 在[2-8] 遮陽罩（外）的三角翼上塗上膠水，然後將[2-7] 遮陽罩（內）放在上面。

6.接收艙

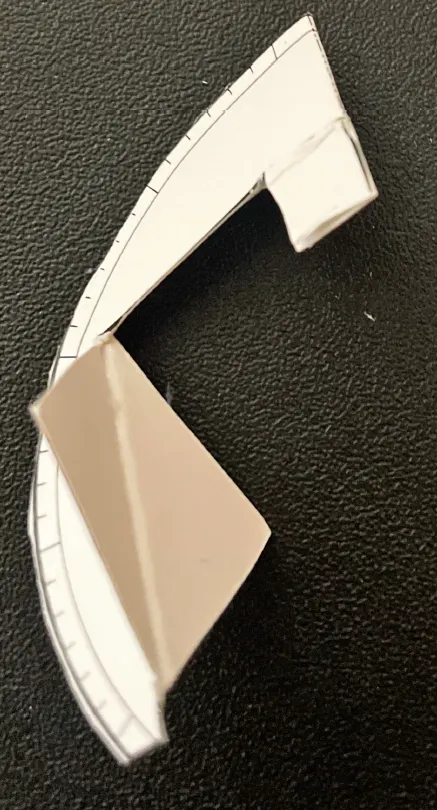

[2-3]升降齒輪對折

• 將[2-3]升降齒輪對折起來。除了折疊形成的<正方形>和<三角形>之外, 將其他折疊的部分黏在一起。
• 將 [2-3]齒輪插入[ 2-2 ]接收器艙（地板）的狹縫[2-3] 上
• 並將升[2-3] 降齒輪的 <三角形> 放置在 [ 2-2 ]接收器艙的背面地板）上 ，並將[2-3] <三角形>與繪製在[ 2-2 ]小屋地板上的 <正方形>黏在一起

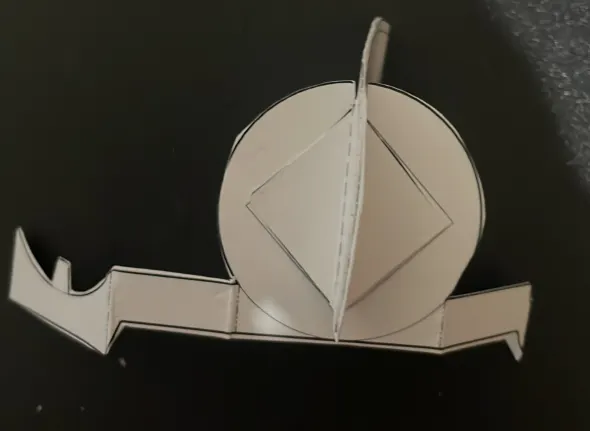

[2-3] <三角形>與[ 2-2 ] <正方形>黏起來

• [2-1] 接收器艙<側面>捲起來，並將[2-1] 其<三角形>蓋板黏在 [ 2-2 ] 接收器艙（地板）上。

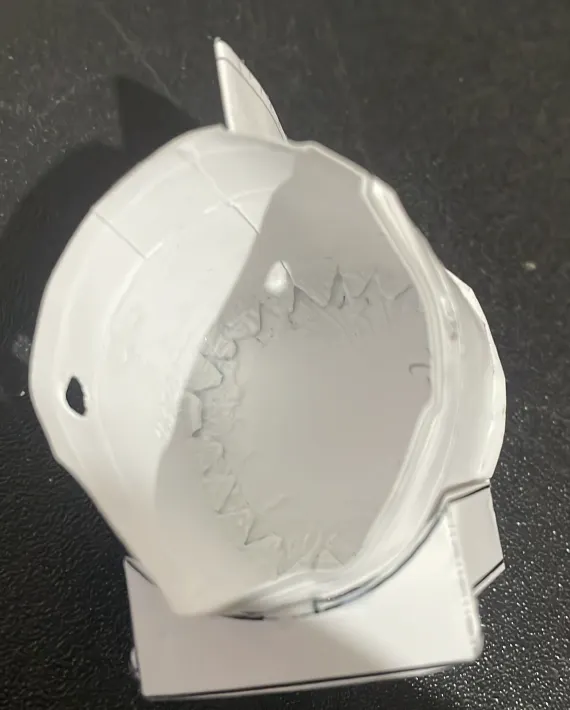

[2-1] 其<三角形>蓋板黏在 [ 2-2 ] 接收器艙（地板）上

• 確保[ 2-3 ]齒輪夾在 [ 2-2 ]接收艙兩端（側面）

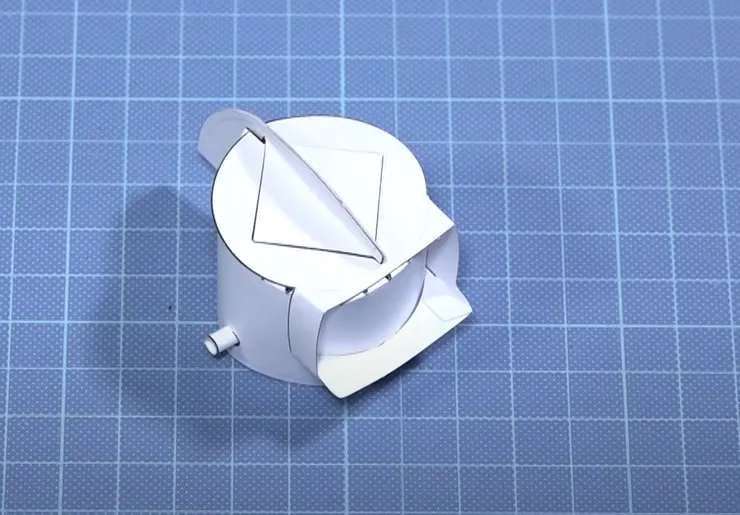

• 將仰角軸 [2-5,6]捲起來 並將其插入[2-1] 接收器艙側面的小孔中。 將它們的襟翼黏到機艙內部。若 [2-1]的小洞太小, 就用鉛筆的筆尖弄大些後, 再放作小孔中, 且要黏緊

7.座

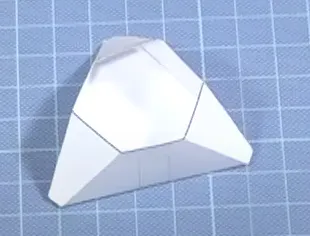

• 基座[3-2]的最大三角形應該是底座。將其餘部分與三角形黏在一起。

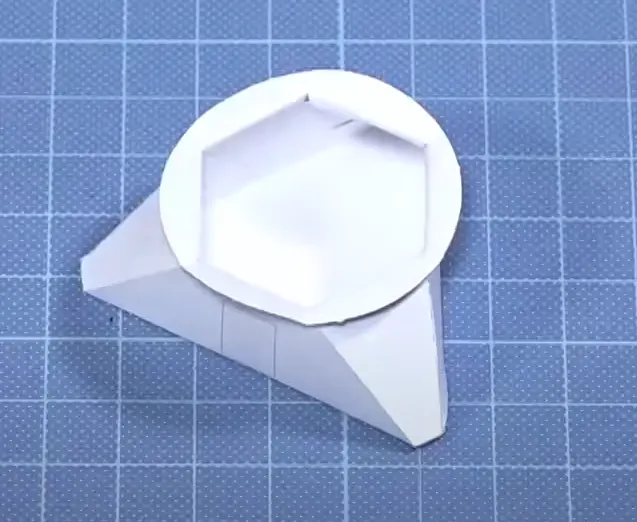

• 將[3-7] 方位軸承放 [3-2]基座 上，並將其三角形翼片黏貼到基座內部。

8.軛

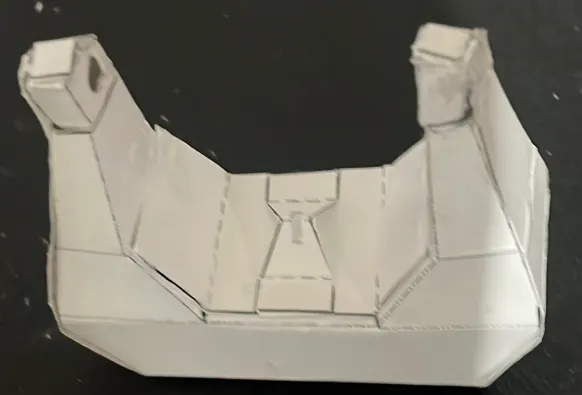

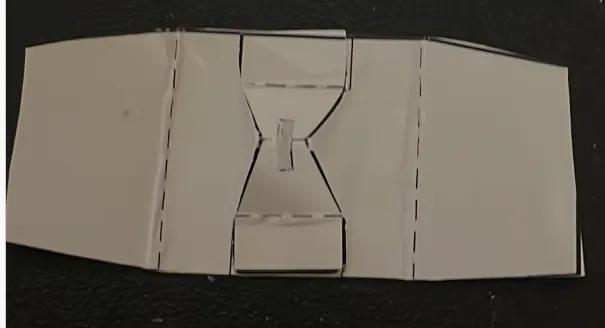

• 構造軛[3-6]，使其形成 U 形。

a. 先把 [3-6] 的虛線全都折一折

b.再從底部、二軸的旁邊長方形.三角色都黏起來 . 直到出現 u 字後.

c. 最後再來黏最上面的小洞.

• 將 [3-5] 高程驅動器創建立體三角形。將其放置在軛[3-3]內壁的中心並粘合。

• 用方位軸承箱蓋 [3-4] 畫一個圓圈，然後將 [3-4] <三角形> 黏在方位軸承箱 [1-8] 的背面。

• 將[1-8] 方位角軸承座黏在[3-6]軛架底部（暫時不要黏住軛架的三角形翼片）。

• 將軸承 1 [1-9] 放置在外殼的背面，然後將三角形擋板推入孔中。請以同樣的方式軸承 2 [1-10]。 將支架的三角形翼片黏在軸承 2 上，以便軸承 1 可以自由移動。

9.組裝

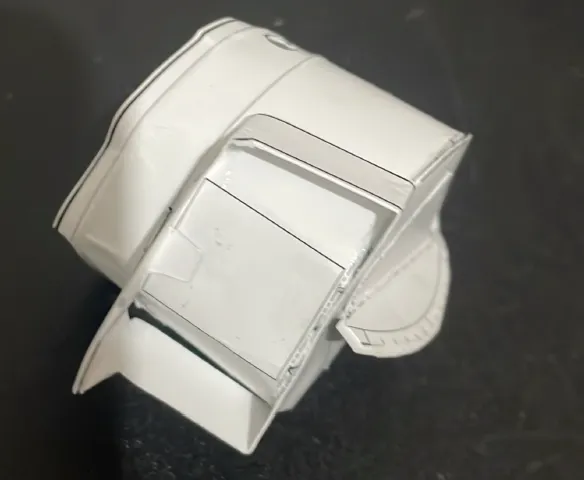

• 將[2-3]接收艙的仰角軸 [2-5,6] 插入軛架的孔中，使仰角齒輪的投影面朝前，該投影由軛架頂部的切口識別。

• 將齒輪放入升降驅動裝置的狹縫中。
• 將基座[3-7]上的方位軸承小心地黏在軸承1[1-9]上，以免黏在軸承2[1-10]上，並檢查基座和軛架移動是否順暢。

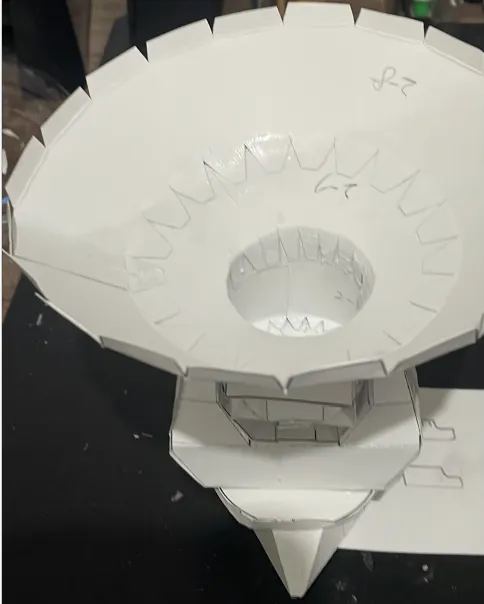

• 然後，將[2-8]遮陽罩放置在接收艙上，將遮陽罩（外層）的接縫 [三角形] 黏在[2-3]接收艙 的內部 。

• 在[2-8]遮陽罩外側 <長方形>上塗上膠水，然後將主反射鏡放在上面，確保四腳架呈十字形，指向望遠鏡的小孔（主反射鏡上的小圓圈）位於左側，並且主反射鏡與遮陽罩（外）的接縫是否吻合

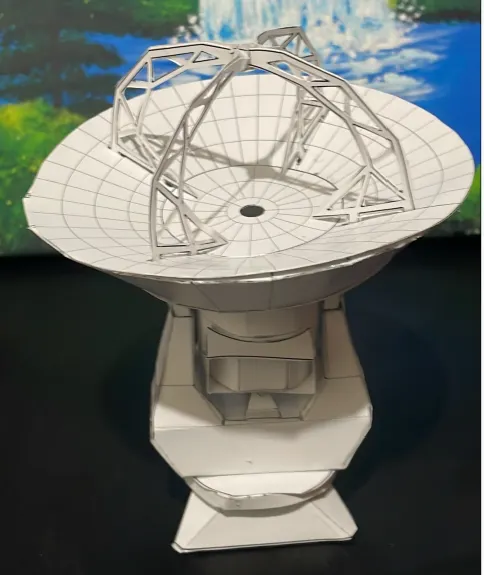

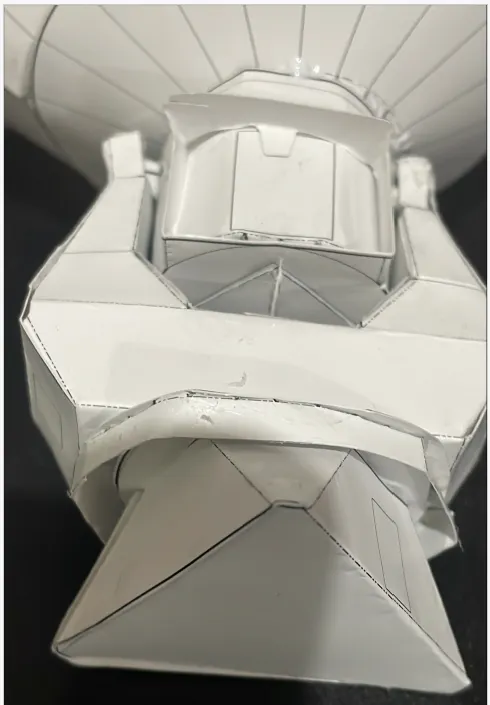

• 最後，將天線放置在地基上[3-1]。 現在您應該在圖片中看到一個完成的模型

以上分享讓你快樂學習天文知識，不用再走過我曾過走的困苦的道路。
