[Blender] Physics: Cloth 物理模擬：布料 進階篇

Cache(緩存)

透過Bake(烘焙)讓電腦將當前設定的模擬結果運算後存在快取記憶體中，但烘焙後會保存這一次的烘焙結果，無法調整幀數，因為是物理模擬的共通項目，可能會另外獨立成一篇文章，這邊簡單說明。

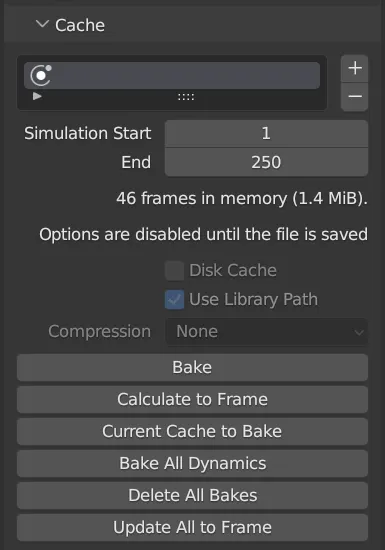

Cache 面板

管理表

可以按+/-號管理Bake(烘焙)項目，可以在更改參數後烘焙成另一個項目，但無法回復參數。

Simulation Start\End

可以設定烘焙的開始\結束幀數，在測試時會選擇較少幀數看效果，預設開始為1結束為250。

Bake

所選物件用當前設置去烘焙並儲存在快取記憶體中。

Bake All Dynamics

烘焙場景中包含物理模擬的所有物件。

Delete All Bakes

刪掉記憶體中的所有烘焙內容。

Shape(形狀)

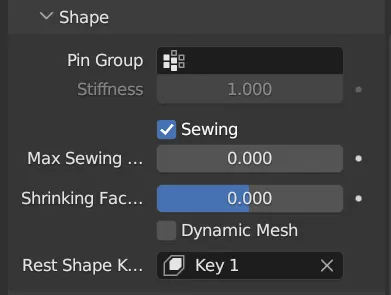

Shape 面板

Pin Group(釘子組)

可以選擇設定好的頂點組做為固定點，可以做出布料被勾住的動畫，但在這邊設定的Pin Group在跑動畫時會直接固定在原地不動，需要搭配Hook這個Modifier還有頂點組的進階設定技巧才能做出更複雜的動畫。

Stiffness(剛性)

只有在設定Pin Group後才可以調整的參數，值在0~50之間。

Sewing(縫合)

勾選後會將沒有面但是有線相連的地方縫合，可以模擬布料縫合的狀態，做出更自然的皺折。

Max Sewing Force(縫合力道)

數值在0~10000之間，實際影響待測試。

Shrinking Factor (收縮係數)

數值在-1~1之間，用枕頭測試時，負值體積最大，值為0時體積中等，正值體積最小，值太大會內外翻轉或爆開。

Dynamic Mesh(動態網格)

允許配合Shape Keys或其他Modifier使用。

Rest Shape Key

模型本身具備Shape Key時才會出現的選項，可以選擇起始的形狀，實測用途不明顯，勾選Dynamic Mesh後會失去作用。

縫合應用：做枕頭

Collisions(碰撞)

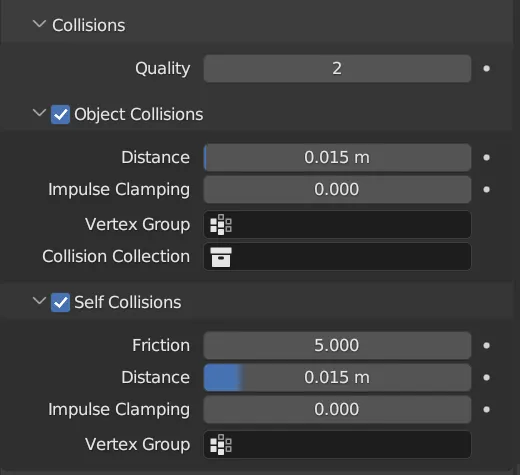

Collisions 面板

Quality(品質)

數值在1~32767之間，值愈高模擬品質愈好，愈吃記憶體。

Object Collisions(物體碰撞)

設定與其他物體的碰撞關係，勾選後才會與其他具備碰撞物理的物件產生作用。

Distance(距離)

值在0.001m~1m之間，設定與碰撞物體間的距離，值太小會穿模，值太大會像空氣層一樣。

Impulse Clamping(限位)

限制碰撞後的位移量，避免模型出現爆炸的情況，值在0~100間。

Vertex Group(頂點組)

設定不受碰撞影響的頂點組。

Collision Collection(碰撞組合)

加入這個選項中的Collection才會產生碰撞，但要作為碰撞物體本身也要具備碰撞性質。

Self Collisions(自體碰撞)

勾選後可以達成自體碰撞的效果，更接近真實的布料。

Friction(摩擦力)

值在0~80之間，決定布料的滑順程度，值愈低愈滑順。

Distance(距離)

值在0.001m~0.1m之間，決定頂點間的最小距離，比最小距離小時會進行碰撞。

Impulse Clamping(限位)

限制碰撞後的位移量，避免模型出現爆炸的情況，值在0~100間。

Vertex Group(頂點組)

設定不受碰撞影響的頂點組。

Property Weights(屬性權重)

透過頂點組控制，讓同一塊布料呈現不同質地，待測試。

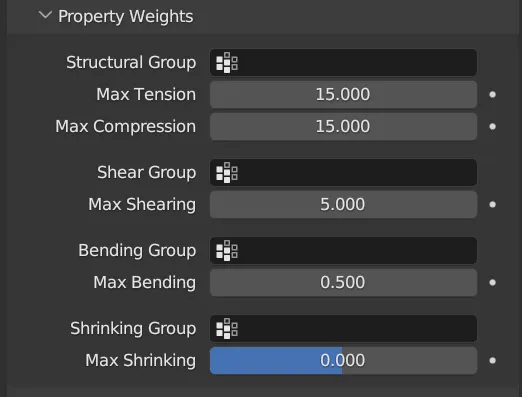

Property Weights 面板

Field Weights(力場權重)

物理模擬系統都有的設定面板，如果有Effector物件時可以設定影響值，Effector即Force Field物件。

這個面板上各項的值都在0~1之間，我通常只會修改Gravity的權重值。

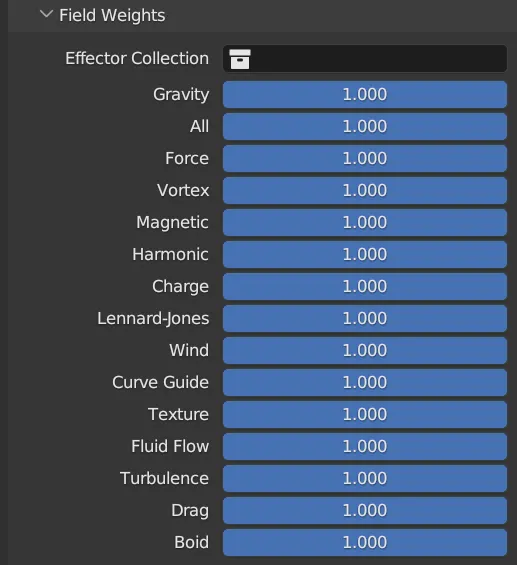

Field Weights 面板

小結

這兩篇布料模擬是根據官方說明、網路資料及個人經驗撰寫的，不完全正確，之後會陸續補充各項測試範例，並分享各項設定值。
