【圖紙的視覺工具-立面圖、剖面圖、平面圖及透視圖】

在建築師考試的學習與考試中,立面圖、剖面圖、平面圖及透視圖對於考生而言,是展現其設計能力和理解深度的關鍵工具。這些圖形不僅幫助考生展示具體的設計想法,也是溝通設計意圖與實現建築概念的基礎。我們必須熟悉這些圖紙的要素,更重要的是能夠讓閱卷老師的善用你的技巧達到快速改卷其相互作用是建築師考試的基本要求




【立面圖的重要性及其細節解析】

對考生而言,立面圖是表現建築外觀設計的重要手段。這圖面清晰地描繪了建築的高度、使用材料及開窗設計,尤其南向光線的關鍵,會更注重表達建築的通透「光影變化」。在建築師考試中,利用灰階顏色去準確繪製立面圖不僅反映了考生對建築美學的理解,同時也展示了其對建築細節的「量體前後」掌握能力。

很多考生忽略了立面的重要性!筆者認為需要有以下基本的幾件物件元素:

1.深廊

2.樓梯

3.材質

4.綠化

5.開窗方向與遮陽手法

6.梯間

7入口雨遮(雨棚的不同設計形式可以展現出建築的不同特性,是立面設計中一個關鍵的視覺和功能性元素。。)

其實這些都是在傳達建築設計給讀者一種「自明性」

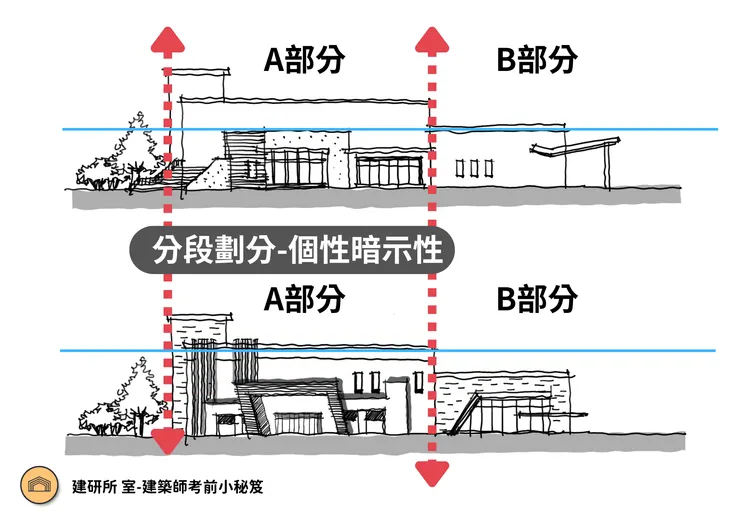

圖片:利用構圖產生視覺焦點,間接表達建築性格

圖片:利用構圖產生視覺焦點,間接表達建築性格


【剖面圖的功能與其在設計中的應用】

剖面圖是為了解建築物內部的垂直切面視圖,提供縱向及橫向大剖,使閱卷老師能夠了解建築內部的空間分佈與結構。並表達樓層間的相互關係和層高,對於多層建築的空間規劃尤為重要。此外,剖面圖還能顯示建築的支撐結構,這對於保證建築的結構安全合理性至關重要。

筆者認為需要有以下基本的幾件物件元素:

1.結構斷面尺寸與跨度

2.上下樓層空間串聯性

3.天花板材質計畫

4.室內與室外地層關係高低差

5.天井及採光方式

6.入口雨遮與形式

7.樹穴與植栽

8.採光及通風手法(如:地下室及其他大垮度空間)

其實這些都是在傳達建築設計給讀者一種「需要細膩傳達不同的使用者行為」


【平面圖的繪製與分析】

平面圖對考生來說是非常重要展現建築佈局規劃的基本工具,它從頂部視角顯示了建築物內部的房間安排和基地關係動線配置。配置平面元素傳達不僅需要清晰表達可行動線計畫及出入的位置與方向。

筆者認為需要有以下基本的幾件物件元素:

1.虛實空間必須表清楚

2.基地內外串聯關係(如防災系統、動線系統、交通計畫...)

3.植栽計畫

4.廣場計畫

5.人行、路徑通道計畫(對外、對內.. )

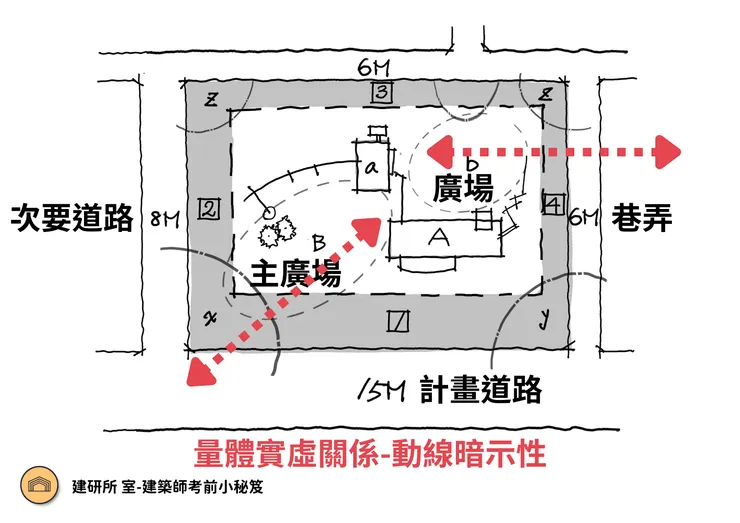

圖片:量體實虛關係-動線暗示性

圖片:量體實虛關係-動線暗示性

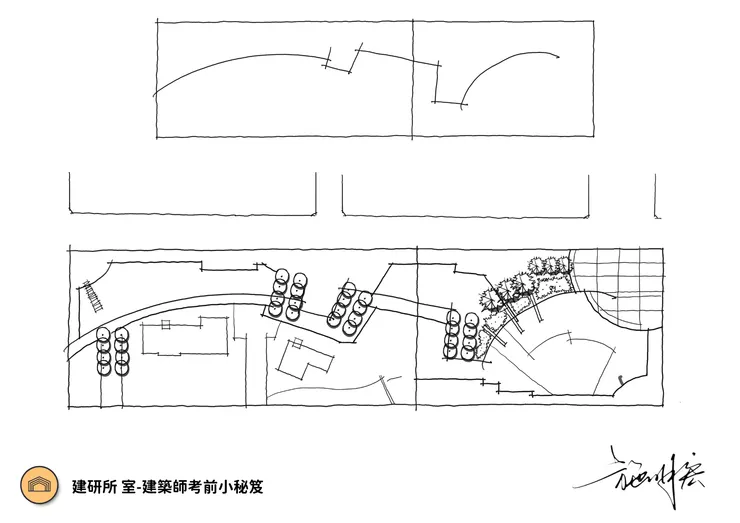

圖片:配置圖草稿擬定分區後再逐步細化

圖片:配置圖草稿擬定分區後再逐步細化



【透視圖與情境圖:賦予設計生命】


透視圖和情境圖則是將立面圖、剖面圖和平面圖中的信息以更加生動的形式呈現,這對考生來說是展示設計真實感和吸引力的重要手段。透視圖通過二維或三維形式讓閱卷者能體驗到空間的深度和比例,而情境圖則強調建築與其周圍環境的和諧與人實際活動使用的互動。其重點不外乎是上述圖面的綜合解析,談起來雖然簡單但是一步步做到內容取捨確實實屬不易,透視圖一般考生會「等角透視」或是「消點透視」兩種方式都非常好傳達上述重點,最常被問的問題是...

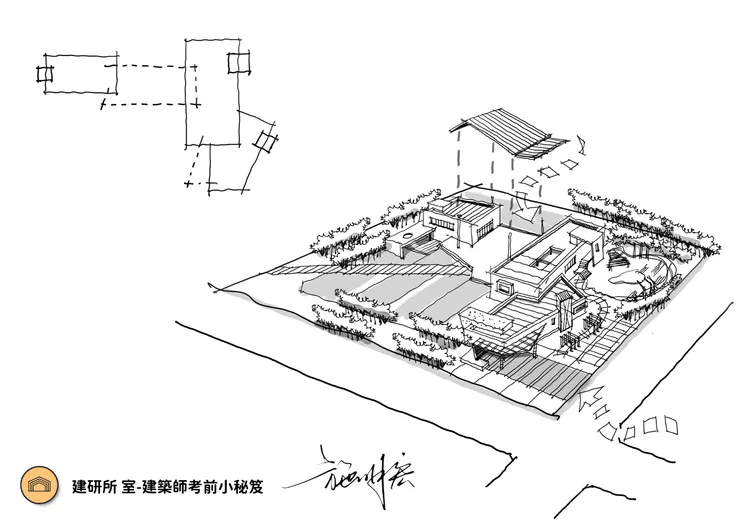

圖片:建築透視圖手繪

圖片:建築透視圖手繪



「建築師考試試卷是否一定要畫透視圖?」

答案是不一定!

考試是一種整體性以及你對於考試的看法:環境分析→問題釐清→解決問題!

相信圖紙工具中有表達出題者想提到的問題與對策是不一定要需要繪製透視圖的

當然考生也須注意,倘若題目另有要求則另!

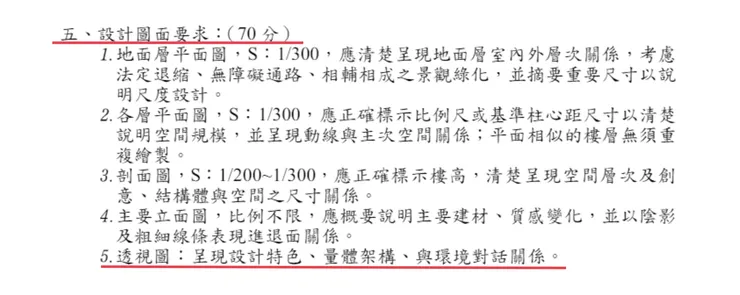

圖片:113年建築計畫與設計試題 要求

圖片:113年建築計畫與設計試題 要求





【總結詳細解析】

透過這些圖形的綜合應用,考生不僅能夠展示其對建築設計的全面掌握,更重的是如何讓閱卷老師請楚知道考生是否有釐清考試題目真正的問題?,這種能力的展示對於在建築師資格考試中突顯個人能力,證明自己具備未來建築師所需的潛力與獨到見解,是至關重要的。因此,建議每位考生在準備考試時,不應忽視任何一個可能影響整體設計表達的元素,從而在競爭激烈的考試中脫穎而出,展現出色的設計才能。
