建築魔法空間 12 施工圖 下

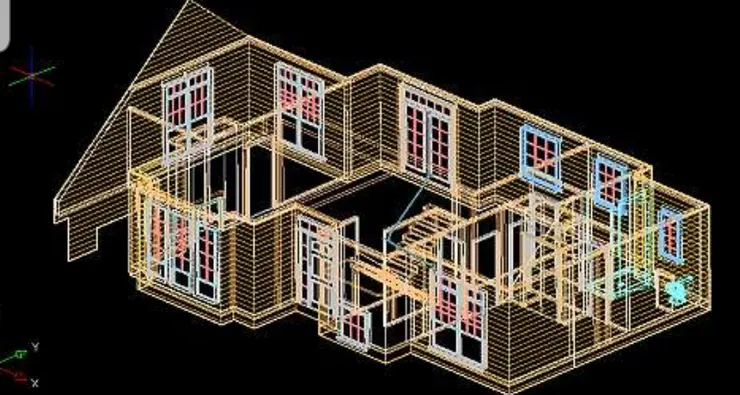

由於繪圖軟體程式日趨進步。過去的平面圖、立面圖、剖面圖、大樣圖，以及磁磚計畫等各項施工圖。已經能夠藉由3D繪圖軟體而一應俱全！

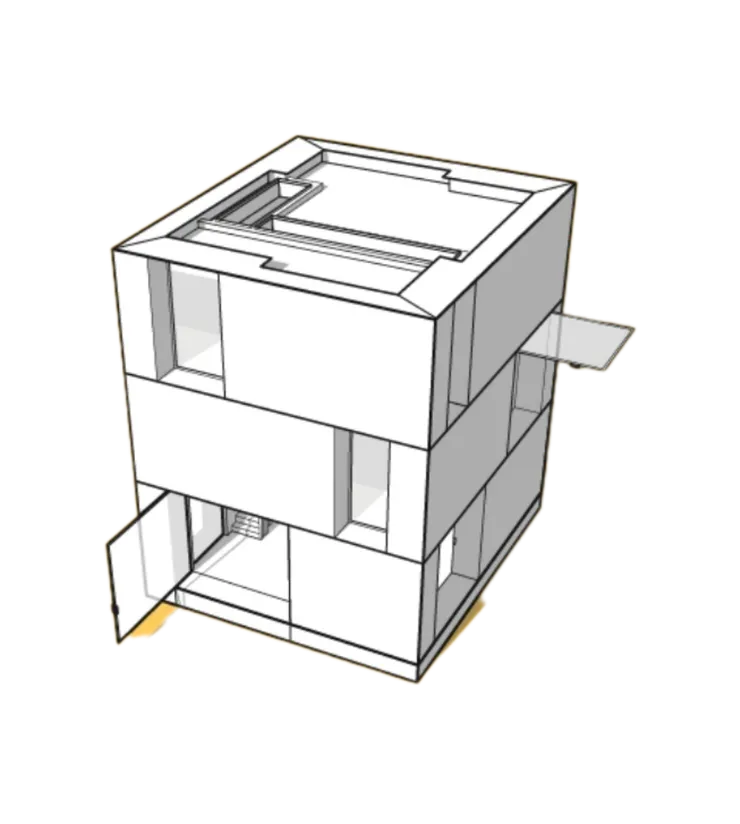

建築3D圖固然能夠取代許多傳統圖說。比方說各樓層平、立面圖。但是我認為材料與設備的剖面圖、大樣圖就比較不適合同時在3D圖說裡一同表現了！另外，畢竟3D圖說還是需要利用播放工具查看。而且具備繪製3D圖技術的設計從業人員，仍然是業界的少數；而這種新型的閱圖模式。若是要普及到工地現場做使用的話，恐怕不是短時間內就能看到的改變！目前，它還是應用於展示虛擬設計成果，提供全視角的表現說明與檢討調整工作居多。
看似科技化的3D繪圖軟體，卻還不能廣泛被使用在工程營造上，成為工程人員方便攜帶，協助達成便於在工地執行實務作業的配件！
然而3D繪圖。對於多數不能識圖的大多人而言，它卻是可以具體發表、呈現空間感及情境的好工具！值得做為工程施工圖的一個施工標準的依據。
如有必要時。建議各位不妨多加利用！
