CATIA教學-Lesson 2 草圖工具使用與標注
閱讀時間約 1 分鐘
開啟零件環境並選擇任一平面進入草圖模式

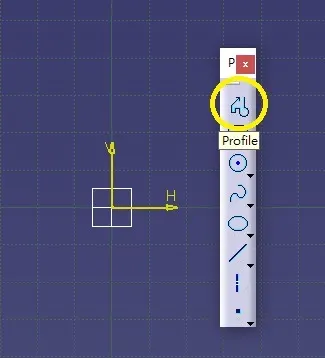

（詳Lesson 1)，下圖以連續線作說明

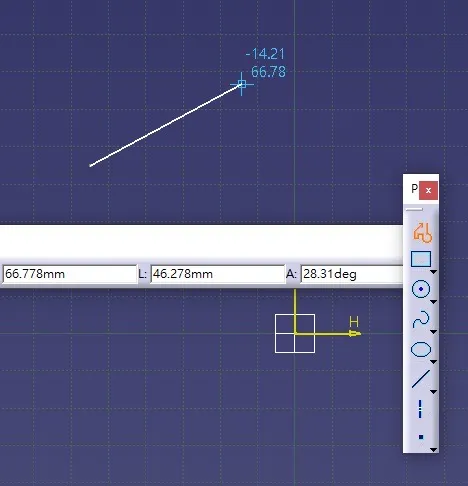

按下去後隨意按任兩點，會行成一直線

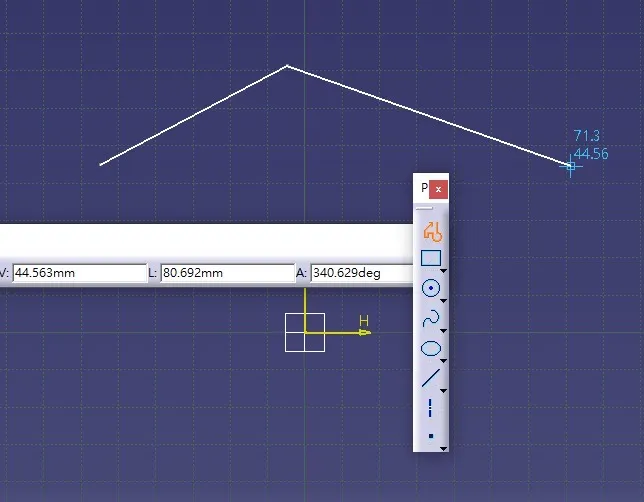

可在點選畫面下一個點，繼續建構草圖線條

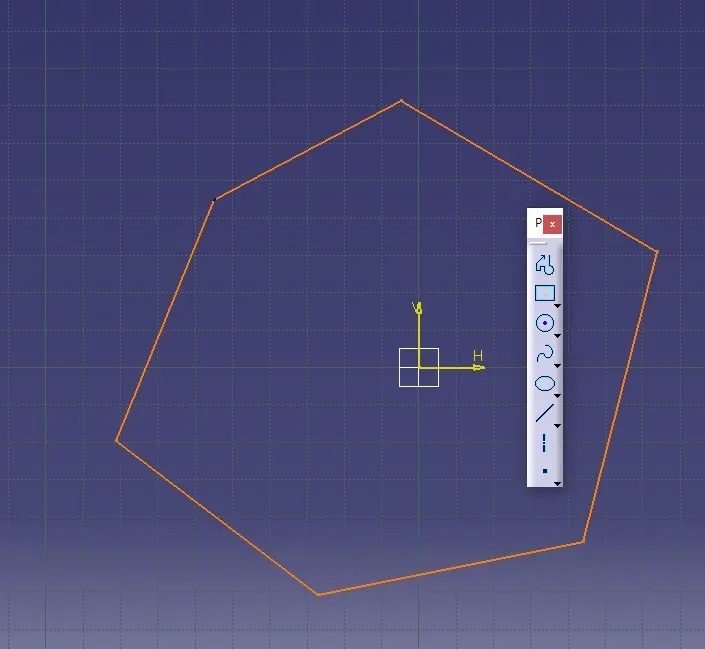

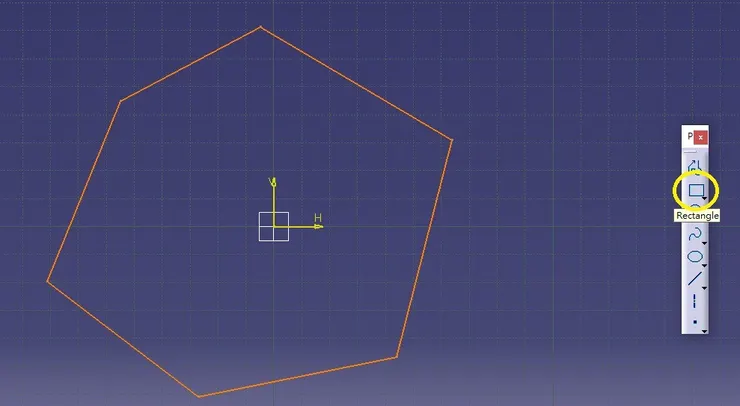

最後在點選回第一個點，將草圖封閉，變顏色表示完成草圖囉
在來我們點選長方形建構指令
先點選平面任ㄧ點後往其它方向拉

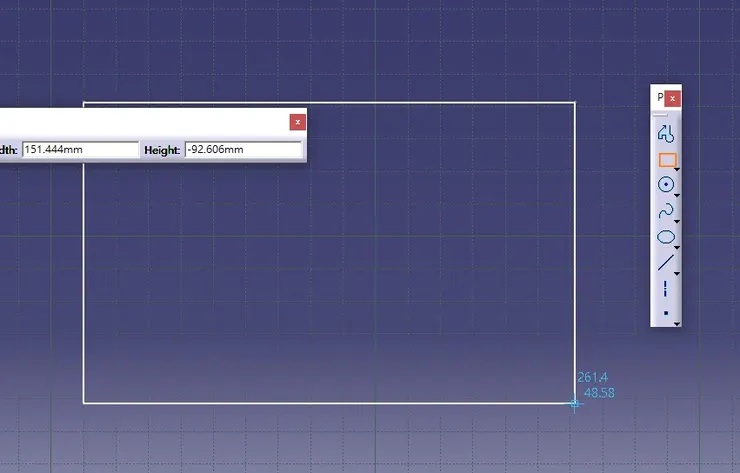

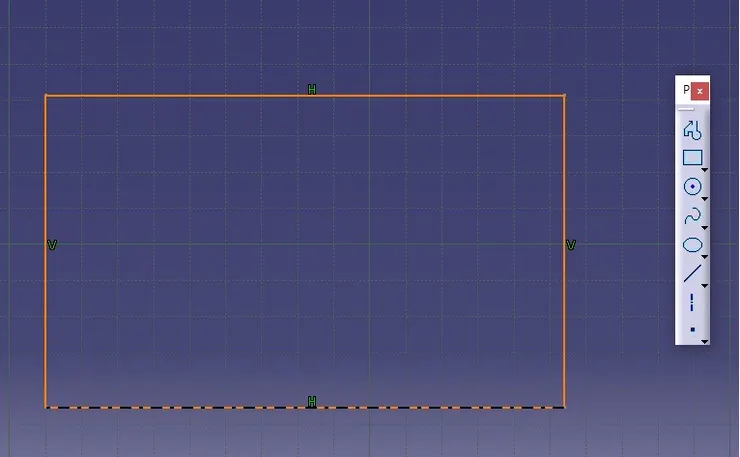

向外拉會形成長方形，覺得差不多在按ㄧ下，一樣顏色改變表示長方形草圖完成

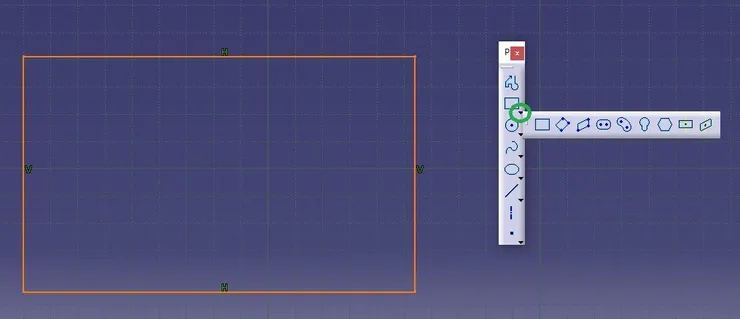

補充在右下方箭頭點開後，也可以選擇不同的草圖建構方式，相關應用在後面課堂介紹

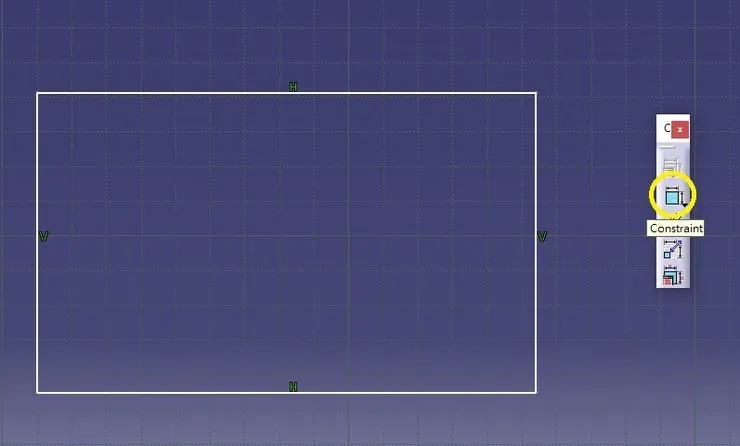

完成圖形後，可以開始標註尺寸，點選標註指令

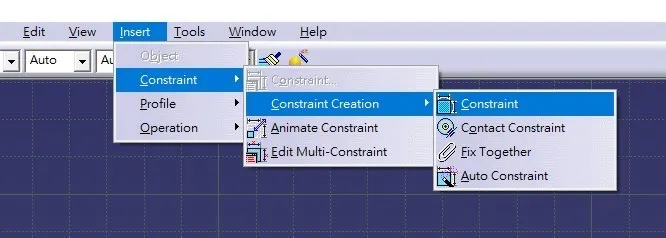

或從上方工具列選擇標註指令

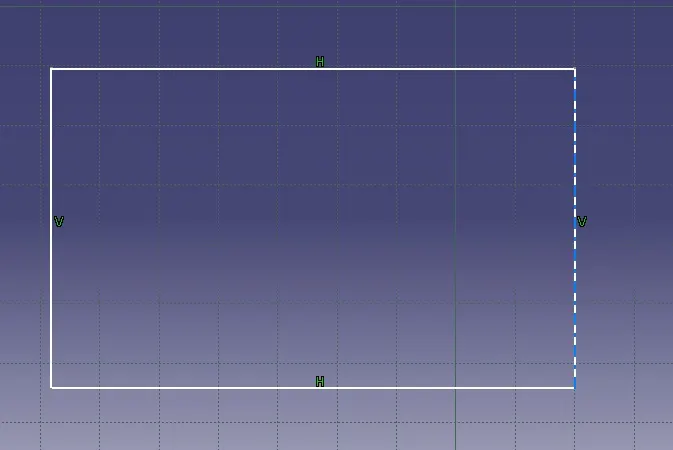

點選指令後，滑鼠點選要標註的線長，可以看到點選後畫面如下圖

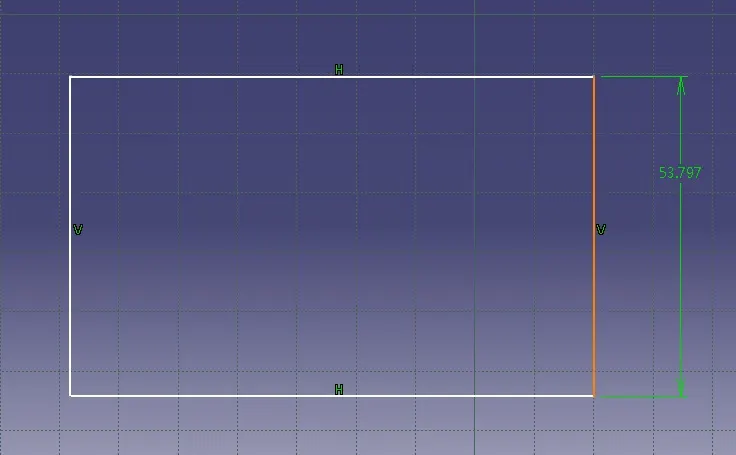

使用滑鼠向外拉出來，確定距離後點滑鼠一下，既完成標註

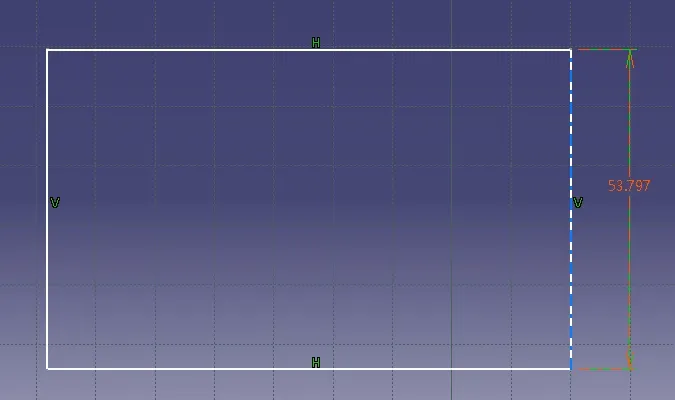

若想調整尺寸，將滑鼠移到剛剛拉出的尺寸上，可看到標註線改變後(如下圖)點左鍵兩下

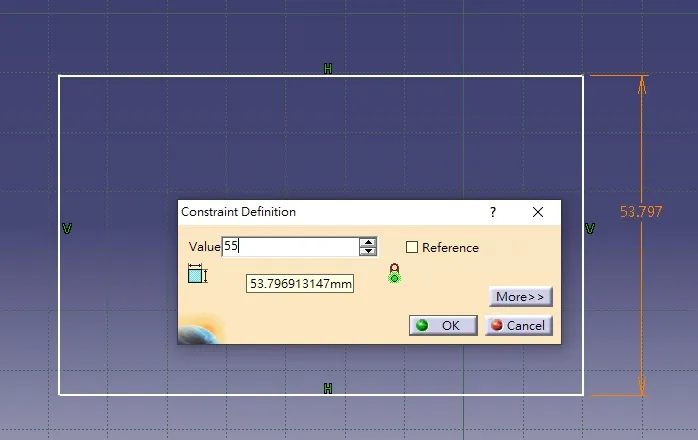

在跳出的指令框內輸入55或想設定的數值，本文我們以輸入55來說明

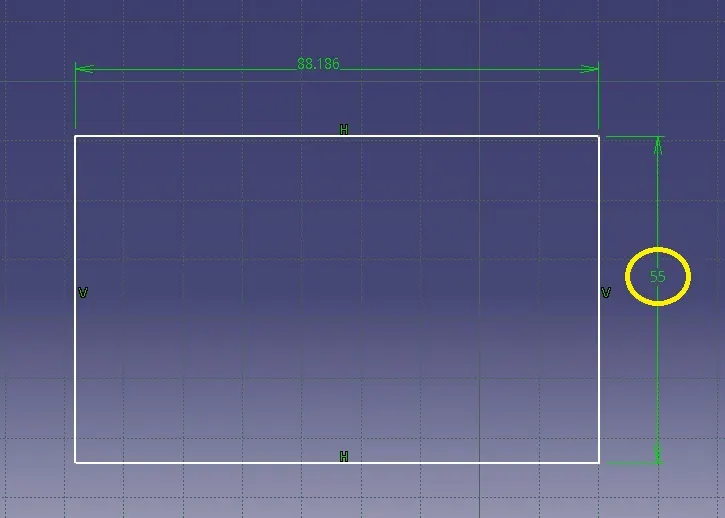

改完後點選指令框的OK按鈕，點選後可以看到線條長度設定變成55了，完成~
下一章要來介紹如何增加線條的限制指令來建構草圖~
若想特別知道哪部分也歡迎留言跟我說喔~
