建築圖紙符號圖例必備指南：給排水符號一看就懂！
閱讀時間約 2 分鐘
在建築設計的過程中，設計師往往只專注於空間與動線規劃，然而設備與管路系統的設計同樣不可忽視。
本篇將重點介紹常見的給排水符號和標註，一起深入了解這些符號在設計圖紙中的應用:
系統組成的基本概念
建築給排水系統一般是由設備、管道系統、儀表閥件、加壓或貯水等構件所組成。
以一般小家庭的廁所為例，自來水通過加壓或貯水設備，以及儀表閥件控制水的進出，再經由給水管路供水於馬桶、洗手台等衛浴設備，而使用後的汙水經由排水管路排至汙水處理設備後，溢流回市政汙水系統或回歸自然，這便是一個完整的給排水系統。
常見的給排水系統符號

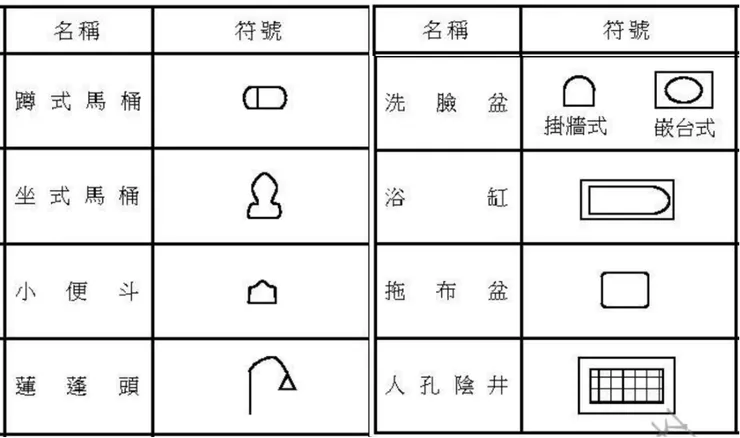

設備類

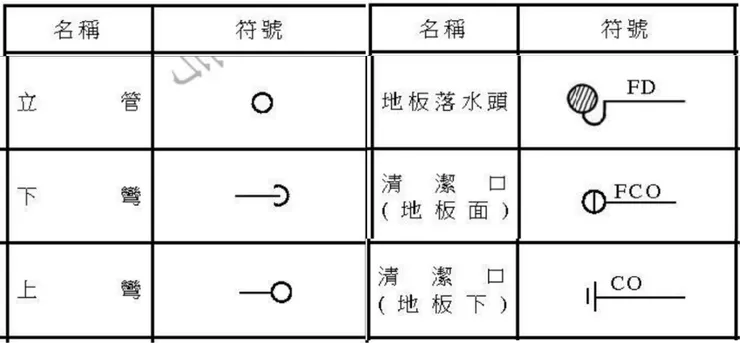

管道系統的視圖

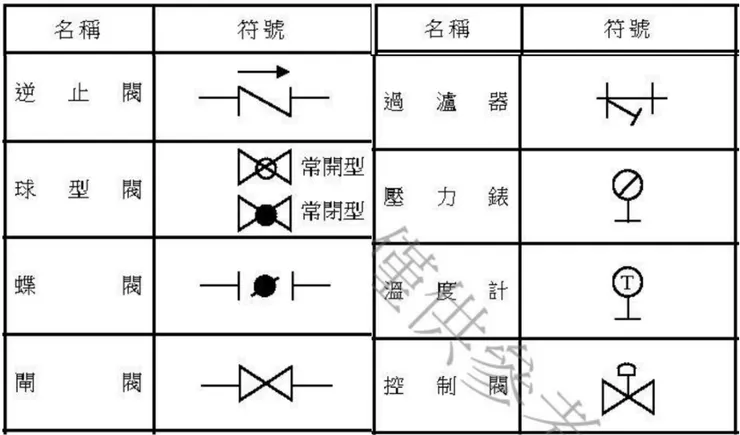

基本的閥件型態
設計延伸閱讀
相關法源及設計規範
建築物給水排水系統設計裝設及設備容量、管徑計算，除自來水用戶用水設備
標準、下水道用戶排水設備標準，及各地區另有規定者從其規定外，應依本章
及建築物給水排水設備設計技術規範規定辦理。
實用連結
參考文獻
[1] CNS 11567 A1042 建築製圖 Architectural drawing
[2] 全國法規資料庫
[3] 內政部國土署│法規公告
