#煉金術 之 #探究與實作 #破解鍍金騙術

D.S.
研究動機與目的

動機：煉金術中「點石成金」的夢想，源自金屬表面轉化現象（例如黃銅冒充黃金）。
本實驗透過鋅置換銅反應模擬此過程，探究其科學本質。

目的：

1. 驗證金屬活性序對置換反應的影響
2. 量化分析反應時間與鍍層厚度的關係
3. 反思科學方法與偽科學的區別

探究方法與步驟

操縱變因（自變量）

• 反應時間（5分鐘、10分鐘、15分鐘、20分鐘）
• 金屬基材類型（鐵釘/鋁片/鋅片，固定尺寸2×5公分）

應變變因（因變量）

• 鍍層質量變化：使用電子秤（精度0.001克）測量反應前後金屬片質量差
  （Δm = m₂ - m₁）
• 鍍層均勻度：肉眼觀察評分（1-5級，1=極不均勻/無反應，5=非常均勻）

控制變因（恆變量）

• 硫酸銅溶液濃度（0.5 M）
• 反應溫度（25℃水浴恆溫）
• 金屬片表面積（用砂紙打磨至相同光澤度）
• 溶液體積（每份樣品使用50毫升）

實驗步驟

1. 準備溶液：精確配製0.5 M CuSO₄溶液200毫升。
2. 處理金屬片：
3. • 用砂紙將鐵釘、鋁片、鋅片打磨光亮。
   • 以乙醇清洗去除油脂，風乾。
   • 用電子秤稱重，記錄初始質量（m₁）。
3. 進行反應：
4. • 將金屬片完全浸入裝有50毫升CuSO₄溶液的燒杯中。
   • 立即開始計時（按操縱變因設定時間）。
   • 保持水浴恆溫25℃。
4. 取出與清潔：
5. • 時間到後，用鑷子取出金屬片。
   • 立即用蒸餾水沖洗表面附著的溶液和顆粒。
   • 用濾紙吸乾水分後風乾。
5. 測量與記錄：
6. • 完全乾燥後，用電子秤稱重，記錄最終質量（m₂）。
   • 計算質量變化 Δm = m₂ - m₁。
   • 肉眼觀察表面顏色、光澤及均勻度，進行評分（1-5級）。
   • （選做）使用手持式顯微鏡或手機微距鏡頭觀察鍍層微觀形貌並拍照記錄。
6. 重複實驗：每種條件（金屬類型 x 時間）至少進行兩次實驗，取平均值。

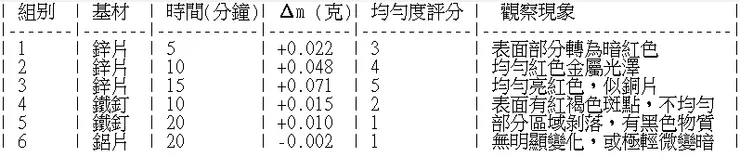

實作或調查過程示意

注意：鋁片結果受表面緻密氧化層(Al₂O₃)影響顯著，可能觀察不到反應或質量變化微
小甚至為負（氧化或雜質脫落）。

結果與分析

1. 定量數據分析 (Δm)：
2. • 鋅片：Δm 隨反應時間增加而穩定增加，呈現正相關趨勢（可繪製 Δm vs. 時間圖，
     斜率反映銅沉積速率）。
   • 鐵釘：Δm 可能較小、不穩定甚至為負值（原因：鐵的活性雖高於銅，但反應生成
     的銅層較疏鬆，同時鐵可能氧化溶解或雜質脫落導致質量損失）。
   • 鋁片：Δm 接近零或微負值（原因：表面氧化膜阻隔反應，證明保護膜的重要性）。
   • 反應式：Zn(s) + Cu²⁺(aq) → Zn²⁺(aq) + Cu(s)↓ （鋅片上的主要反應）
2. 定性觀察分析 (均勻度、顏色)：
3. • 鋅片：隨著時間增加，鍍層從局部覆蓋到均勻緻密，顏色由暗紅轉為亮紅銅色。
     均勻度評分高（3-5級）。
   • 鐵釘：鍍層通常不均勻、有斑點（如紅褐色Cu或黑色Fe₃O₄），易剝落。
     均勻度評分低（1-2級）。原因可能與鐵中碳雜質形成微小原電池有關。
   • 鋁片：基本無變化或表面輕微變暗（氧化膜影響）。均勻度評分為1級。
3. 解釋煉金術現象：實驗結果直觀說明，為何歷史上鋅銅合金（黃銅）或銅鍍層容易被
   誤認為「黃金」。 同時解釋了在鋁或某些鐵器上嘗試「點金」失敗
   的原因（氧化膜阻隔或鍍層質量差）。

結論與反思

核心結論

1. 金屬活性序關鍵：只有活性高於銅的金屬（如 Zn > Fe > Cu > Al）才能從溶液中置換
   出銅。鋅是最有效的基材。
2. 鍍層質量與時間：在鋅片上，銅鍍層的質量（厚度）與反應時間成正比（Δm ∝ t）。
3. 表面狀態重要性：基材表面清潔度（打磨）和固有特性（如鋁的氧化膜）對反應能否
   發生及鍍層質量影響極大。

科學反思

1. 煉金術的科學本質：古代觀察到的「金屬轉化」實為表面置換或合金化，無法改變元
   素本質（沉積的銅≠金）。此實驗揭示了煉金術夢想（點石成金）
   與化學現實的差距。
2. 科學方法的重要性：
3. • 控制變因：嚴格控制濃度、溫度、表面積，才能可靠比較不同金屬和時間的影響。
   • 量化測量：使用電子秤精確測量Δm，比單純顏色觀察更客觀可靠。
   • 誤差分析：實驗中可能出現的誤差來源包括：氣泡附著導致質量測量偏差（解決：
     加強沖洗）、乾燥不完全、金屬片取出時帶出溶液等。
     反思如何改進操作以減少誤差。
3. 偽科學辨識：煉金術常伴隨神秘主義和缺乏系統驗證。本實驗強調了可重複性、量化
   數據和基於已知化學原理（金屬活性序）解釋現象的重要性。

生活應用

1. 電鍍技術：
2. • 防鏽：鋼鐵製品鍍鋅（白鐵）、鍍鉻（如汽車保險桿、水龍頭）。
   • 裝飾：首飾或裝飾品鍍金、鍍銀（如銅戒鍍金）。
   • 功能性：電子零件導電鍍層（如電路板鍍銅）。
2. 環保議題：
3. • 電鍍廠廢水含重金屬離子（Cu²⁺, Zn²⁺, Cr⁶⁺, Ni²⁺等），需經化學沉澱、離子交換等嚴格處理才能排放。
   • 反思：如何在享受電鍍帶來好處的同時，減少對環境的衝擊？

延伸實驗建議

1. 電鍍法 vs. 化學置換法：
2. • 操縱變因：施加電流（電鍍法） vs. 無電流（化學置換）。
   • 測量比較：鍍層的均勻度、附著力（簡單刮擦測試）、光澤度。
   • 目的：理解外加電流如何克服化學置換法的限制（如鍍層均勻度、可在活性較低金
     屬上鍍銅）。
2. 鍍層性能測試：
3. • 操縱變因：鍍層厚度（通過反應時間或電流密度控制）。
   • 測量：
     耐腐蝕性：噴灑稀鹽水，觀察生鏽時間或面積。
     硬度：用不同硬度的鉛筆（HB, 1H, 2H...）劃過表面，觀察是否留下刮痕。
3. 環保替代方案探究：
4. • 操縱變因：使用毒性較低的檸檬酸銅(CuCit)溶液 vs. 傳統硫酸銅(CuSO₄)溶液。
   • 測量比較：鍍層質量(Δm)、均勻度、反應速率。探討其可行性與優缺點。
   • 添加劑影響：在鍍液中加入少量糖或明膠等天然物質，觀察是否影響鍍層光亮度或
     緻密度。

參考資料

1. 教科書：高中化學教科書（金屬活性序、氧化還原反應、電化學章節）。
2. 專書：
3. • 《電鍍工程手冊》(Electroplating Engineering Handbook, 如Springer出版品) - 第6章化學鍍相關內容可提供基礎原理。
   • 《化學的歷史》(各版本) - 了解煉金術到化學的發展脈絡。
3. 科學史資源：線上資源如 ChemEd X - From Alchemy to Chemistry (提供煉金術與現代化學連結的教學觀點)。
   科普書籍如《煉金術的秘密》。
4. 安全規範：
5. • GHS化學品分類標示：硫酸銅(CuSO₄) - H302 (吞食有害)、H315 (造成皮膚刺
     激)、H319 (造成嚴重眼刺激)、H410 (對水生生物毒性極大
     且具長期持續影響)。
   • 實驗室安全守則：佩戴護目鏡、實驗手套；避免皮膚直接接觸溶液；廢液統一收集
     處理（不可直接倒入水槽）。
5. 實驗技術參考：中學化學實驗指導手冊中關於「金屬活性序實驗」或「無電電鍍」的
   章節。


教學提示：實驗結束後，引導學生討論：
若17世紀的煉金術師掌握了本實驗的數據和方法（控制變因、量化測量），他們能否識破歷史上常見的「鍍金騙術」？
如何用科學的態度檢驗看似神奇的現象？
此討論有助於強化「實證精神破除迷信」的科學素養。

G.M.N
研究動機與目的

我們對古代煉金術將普通金屬轉化為黃金的傳說感到好奇，希望能透過科學探究，理解其背後的原理，並探討現代科學如何解釋這些現象。本研究旨在設計一個高中程度的實驗，模擬煉金術的某些概念，並清晰定義實驗變因。

探究方法與步驟

本探究將模擬「將銅幣轉化為銀色及金色」的實驗，這在視覺上與煉金術的概念相符。實驗設計將著重於三大變因：操縱變因、應變變因和控制變因。

1. 文獻回顧：查閱相關資料，了解銅幣變色實驗的化學原理。
2. 實驗設計：
3. • 操縱變因：影響實驗結果的唯一因素。本次實驗的操縱變因是鋅粉與氫氧化鈉溶液
     的濃度和加熱時間( 每次擇一操作 )。
   • 應變變因：隨操縱變因改變而改變的實驗結果。本實驗的應變變因是銅幣表面顏色
     變化的程度和均勻性。
     測量方式：透過目視觀察並以標準色卡比對來量化顏色變化，同時記錄
     顏色變化的均勻程度。可使用數位影像記錄並分析像素顏色
     值，以提供更客觀的數據。
   • 控制變因：實驗中需維持不變的變因 。
     例如：銅幣的種類、大小與表面清潔度、加熱溫度、反應容器的種類、
     鋅粉的純度與粒徑大小等。
3. 實驗操作：準備鋅粉、氫氧化鈉溶液、銅幣。
   將銅幣浸泡於鋅粉和氫氧化鈉溶液中，並進行加熱，觀察銅幣表面的顏色變化。
4. 數據記錄與分析：記錄不同操縱變因下銅幣的顏色變化，並分析其規律。

實作或調查過程

在通風良好的環境下，依照實驗步驟進行操作。將數個表面清潔的銅幣分別置於含有不同濃度鋅粉和氫氧化鈉溶液的燒杯中。設定不同的加熱時間（例如5分鐘、10分鐘、15分鐘），並保持加熱溫度一致。取出銅幣後，用清水沖洗並擦乾，隨即觀察並記錄顏色變化，並與標準色卡進行比對。

結果與分析

預期結果會觀察到銅幣表面由原來的銅色轉變為銀白色（鍍鋅），再經過加熱後轉變為金色（形成黃銅）。分析將著重於不同鋅粉/氫氧化鈉濃度和加熱時間對顏色轉變速度、均勻性及最終顏色的影響。例如，較高的濃度或較長的加熱時間可能會加速反應或使顏色更均勻。

結論與反思

透過本實驗，我們了解到古代「煉金術」將金屬變色的現象，其背後有明確的化學反應原理，例如金屬鍍層和合金的形成。這項探究讓我們反思科學進步如何揭示過去神秘現象的真相。在生活中，鍍鋅技術應用於防鏽，而黃銅則廣泛用於裝飾和樂器製造，顯示了化學知識的實用性。

延伸實驗

1. 探討不同金屬的鍍層效果：除了銅幣，可嘗試對鐵釘或其他金屬進行類似的表面處
   理，觀察其顏色變化和穩定性。
2. 改變電解液種類：探討使用不同電解質溶液對金屬鍍層的影響。
3. 探究加熱溫度對合金形成的影響：固定溶液濃度，系統性地改變加熱溫度，觀察對黃
   銅形成速度和品質的影響。

🌐 Sources

1. tw.amazingtalker.com - 老是分不出控制變因、應變變因？從生活範例看懂3大變因
2. vocus.cc - #如何完成一份探究與實作的報告
3. ehanlin.com.tw - 變因
4. scigame.ntcu.edu.tw - 導論：科學探究與實作

C.T.
以下是關於高中程度與“煉金術”相關的探究與實作設計範例。

一、研究動機與目的
【動機】煉金術作為古代轉化金屬和尋求長生不老的神秘技術，雖然在科學史上已被揭
穿，但它體現了人類對於變化與轉化的渴望。透過現代科學理解與模擬，學生
可以更好理解化學反應的本質與變因，並培養科學探究的能力。

【目的】了解化學反應中的變因，模擬煉金術中的「轉化」過程，並將其應用到生活中
的物質變化中，進行反思。

二、探究方法與步驟
【探究方法】實驗操作與觀察，測量反應結果，分析變因的影響。
【步驟】

1. 選擇金屬鹽（如硝酸銀）與還原劑（如亞硫酸鈉）進行反應模擬。
2. 設定變因：
3. • 變因：反應溫度（控制在室溫、加熱）、反應時間（短與長）、
     反應物濃度（稀釋與濃縮）
3. 固定其他條件（如容器、攪拌速度）。
4. 測量與紀錄：
5. • 變因：反應產物的顏色變化、沉澱物量（用乾燥前後的重量差測）
   • 方法：使用天平稱重、觀察顏色變化。
5. 重複實驗，蒐集資料。

三、實作或調查過程

1. 準備反應材料：硝酸銀水溶液與亞硫酸鈉溶液。
2. 在不同溫度（室溫與加熱至50°C）下反應5分鐘和15分鐘。
3. 改變反應物濃度：稀釋至原濃度一半與原濃度。
4. 在每個條件下混合反應液，攪拌均勻，觀察與記錄產生沉澱的時間與沉澱量。
5. 測量沉澱物乾燥後的重量並記錄。

四、結果與分析

• 在較高溫度及較長時間的條件下，沉澱物量增加，顏色更深，反應較完全。
• 濃度較高的溶液反應也較充分，產生較多沉澱。
• 這說明溫度、時間、濃度皆是影響化學反應轉化效率的重要變因。

五、結論與反思
【結論】化學反應的轉化條件（溫度、時間、濃度）會明顯影響反應產物的生成量與性
質。這與煉金術試圖“轉化”物質的理念相似，但科學上理解其機制並控制條
件，更能達到預期結果。
【反思】過程中應注意安全，並理解變因控制與測量的重要性。實驗讓我們認識到科學
追求轉化的穩定性與可預測性，也應思考如何將此知識應用到廢物回收或化學
工程中。

六、參考資料

1. 《化學實驗入門》 編者：陳大龍，科學出版社，2020。
2. 「化學反應的變因與控制」，https://example.com/chemical-reactions
3. 《煉金術與科學演進》，李華著，歷史科學叢書，2018。

有空也可以到部落格看看
https://tslv.pixnet.net/blog 感謝您!!

https://tslv.pixnet.net/blog
