｜玻璃成分分析｜
當從事玻璃工藝（如吹製、熔貼、燈工或鑄造）時，所選用的玻璃種類會根據工藝特性而有所差異。這些玻璃的化學組成直接影響它們的熔化行為、熱膨脹特性、透明度、顏色穩定性與機械強度。以下是幾種在玻璃工藝中常見的玻璃類型及其成分特色，整理成簡明條列方式，方便參考：
1. 鈉鈣玻璃（Soda-Lime Glass）
- 常見於熱玻吹製、窯燒玻璃與一般建築玻璃。
- 主要成分為二氧化矽（SiO₂）、氧化鈉（Na₂O）與氧化鈣（CaO）。
- 熔點較低、流動性好，顏色與兼容色料豐富。
- 熱膨脹係數約 90–96，適合一般熔貼與吹製工藝。
2. 硼矽酸鹽玻璃（Borosilicate Glass）
- 用於燈工、耐熱玻璃、科學儀器等。
- 主要成分是二氧化矽（SiO₂）與氧化硼（B₂O₃）。
- 熔點較高，但熱穩定性優良，不易因溫差破裂。
- 熱膨脹係數低（約 COE 33），不與其他玻璃共熔。
3. 鉛玻璃（Lead Crystal Glass）
- 常見於鑄造玻璃、冷雕刻、切割藝術玻璃。
- 含有大量氧化鉛（PbO），提升玻璃的折射率與光澤。
- 熔點低、流動性高，適合模具熔鑄。
- 熱膨脹係數高（約 COE 100–110），需與相容玻璃共用。
4. 熔貼藝術玻璃（如 Bullseye、Spectrum）
- 特別為熔貼設計，控制膨脹係數與顏色穩定性。
- 含二氧化矽、氧化鈉、氧化鈣，並加入微量色料（金屬氧化物如銅、鈷等）。
- 可用於拼貼、熔接與簡易鑄模。
- 常見 COE 有 90（Bullseye）與 96（Spectrum）。
｜玻璃工藝冷加工技法｜
玻璃冷加工技法，是指在玻璃冷卻固化後，不再加熱的情況下，透過機械、物理或化學方式對玻璃進行切割、打磨、雕刻、噴砂、鑽孔或拋光等處理。這些技法通常應用於作品完成後的細節修整、表面處理或裝飾效果，也可作為獨立的創作表現方式。冷加工不改變玻璃的結構（不用考慮膨脹係數），但對工具與技術精度要求較高。以下是常見的玻璃冷加工技法介紹：
1. 切割（Cutting）

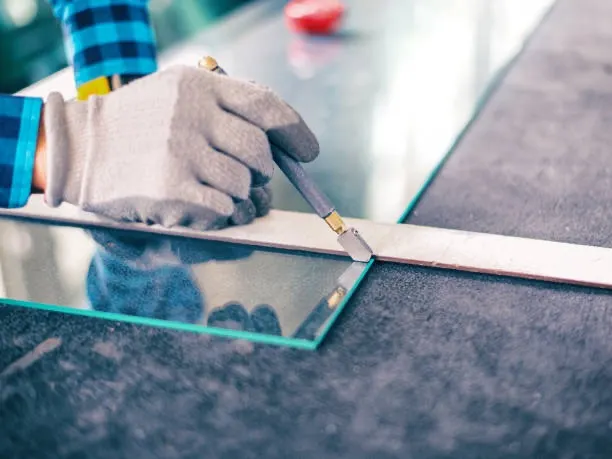

玻璃刀切割
- 利用玻璃刀、金剛石輪或水刀進行直線或曲線切割。
- 適合平板玻璃、熔貼後作品或建築裝飾玻璃加工。
- 可搭配油刀、裁割機或 CNC 水切割。
2. 打磨（Grinding）

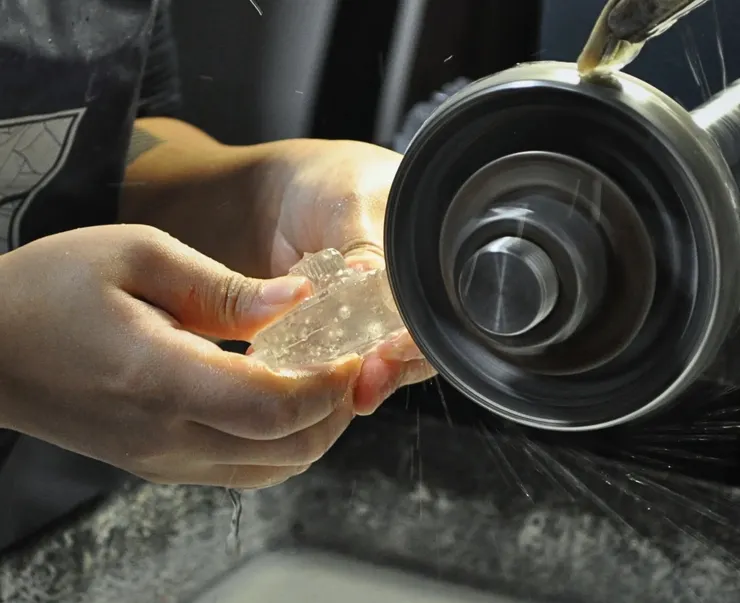

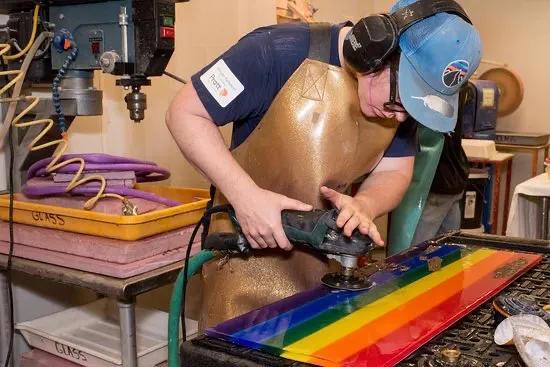

水磨機
- 使用金剛砂輪或水磨機修整邊角或形狀。
- 分為粗磨（造型）、中磨（整平）、細磨（拋光前處理）。
- 常用於熔貼作品去邊、吹製件底部修整。
3. 拋光（Polishing）
- 透過砂紙、水磨、拋光膏或拋光粉（如氧化鉛、氧化銨）處理表面，使其光亮透明。
- 包含手工拋光、皮輪拋光與酸拋光（使用氫氟酸，危險需專業操作）。
4. 雕刻（Engraving / Carving）

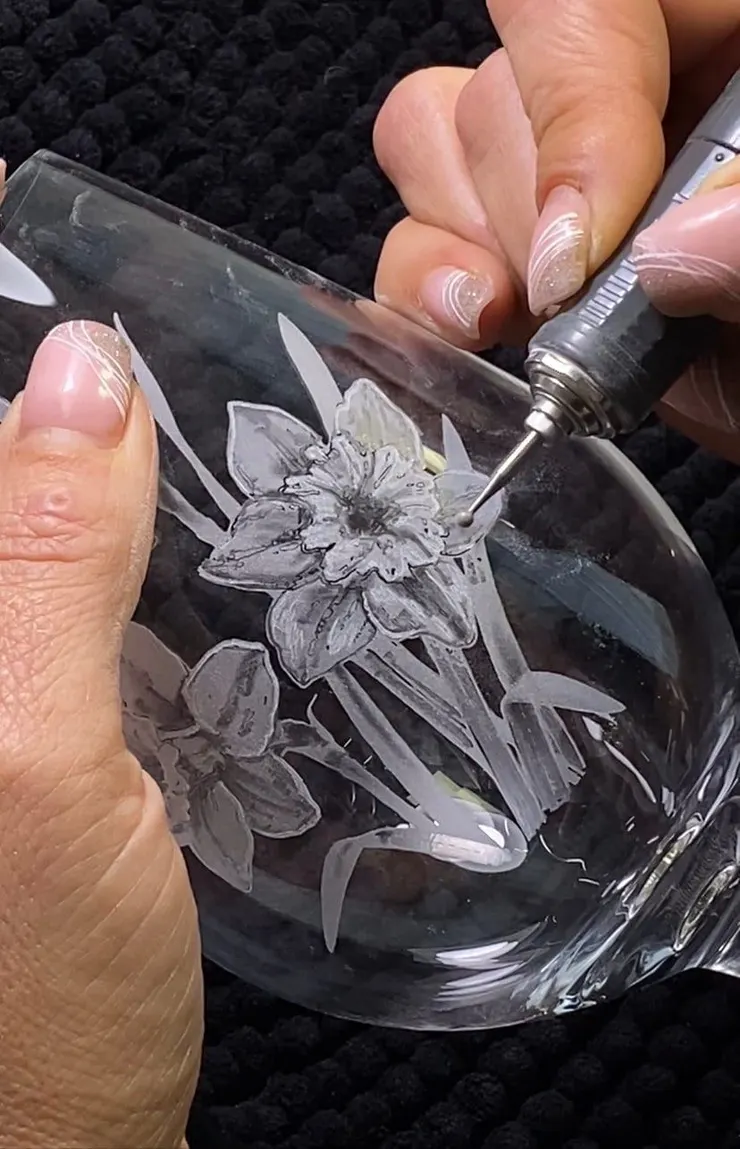

Carving glass
- 使用旋轉工具（如 Dremel）或刻刀在玻璃表面進行細節刻畫。
- 可創作圖案、文字、圖騰，常見於玻璃獎牌與裝飾品。
5. 噴砂（Sandblasting）

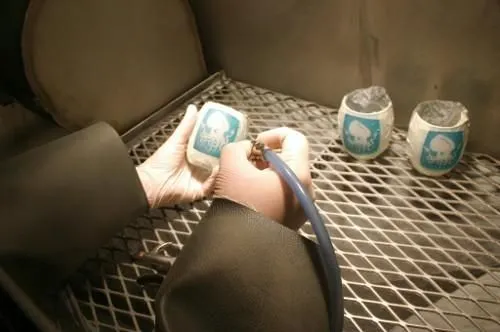

sandblasting glass
- 利用高壓氣流將砂粒噴射在玻璃表面，產生霧化或刻紋效果。
- 可搭配遮罩製作圖樣，變化豐富，常用於裝飾藝術玻璃。
6. 鑽孔（Drilling）

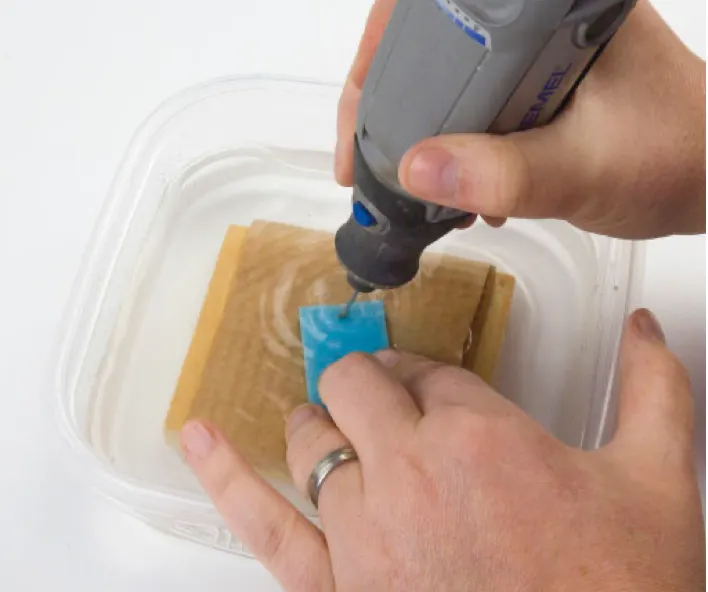

Drilling glass
- 使用金剛石鑽頭在玻璃上開孔，應以水冷方式操作。
- 適合裝配用孔、燈具孔、裝飾品連接孔。
7. 酸蝕（Acid Etching）

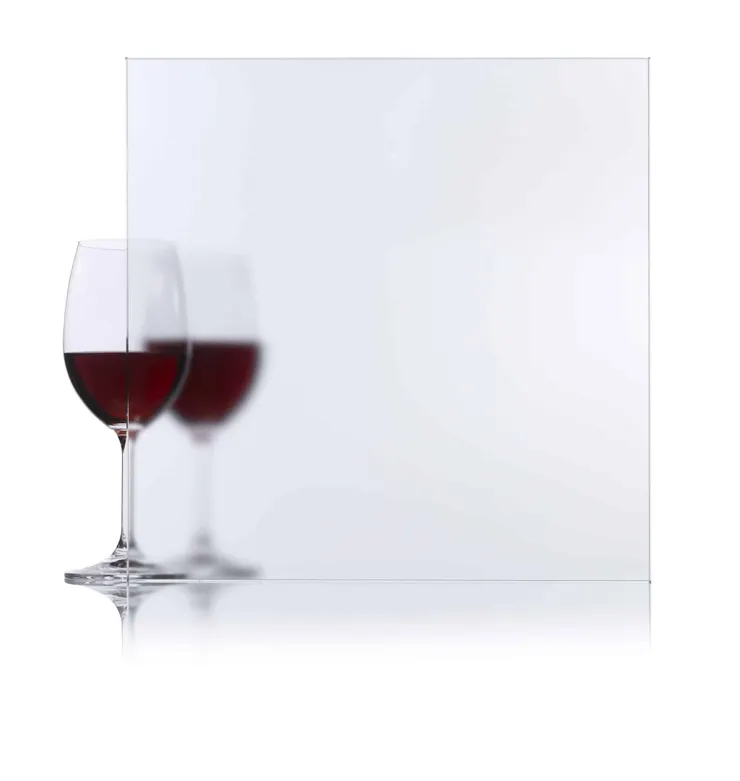

Acid Etching
- 使用氫氟酸等化學試劑腐蝕玻璃表面，產生霧化或半透明圖案。
- 效果細膩但具有化學危險性，需在安全條件下進行。
- 跟噴砂效果類似
8. 雷射雕刻（Laser Etching）
利用雷射束在玻璃表面燒蝕圖案，適合文字或精細圖樣。

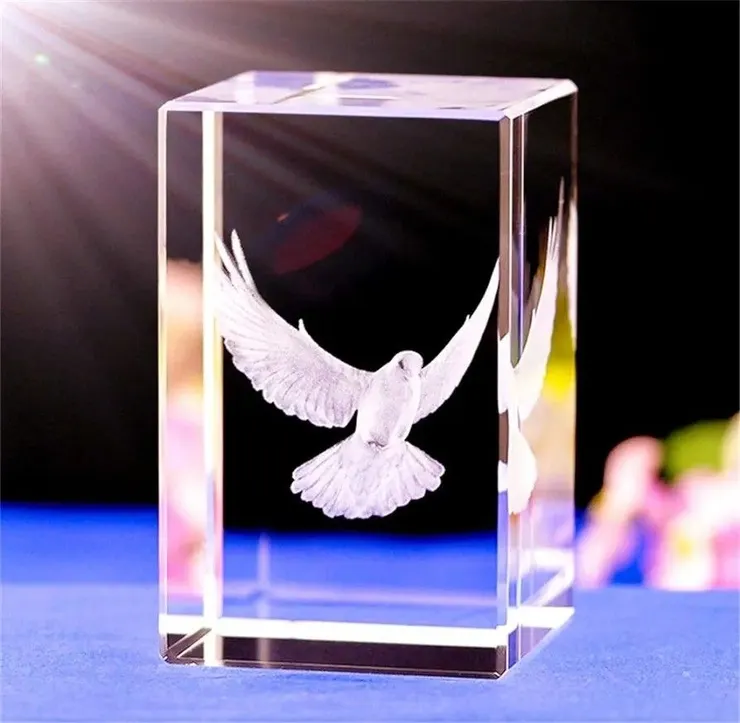

- 多見於玻璃獎品或雷射內雕水晶玻璃。
｜玻璃工藝熱加工技法｜
玻璃在高溫下能夠被拉伸、塑形、熔合與雕刻。各種熱加工技法讓藝術家與工匠能以不同方式創造出功能性器皿、裝飾物或藝術雕塑。不同技法所使用的玻璃種類各異，其物理特性——尤其是「膨脹係數（COE）」——對於熱加工過程中玻璃的兼容性與成品的穩定性極為重要。以下以條列方式說明常見的熱加工技法，並補充相對應的玻璃種類與膨脹係數參考值，供創作者選材與實作時參考。
1. 吹製（Glass Blowing）

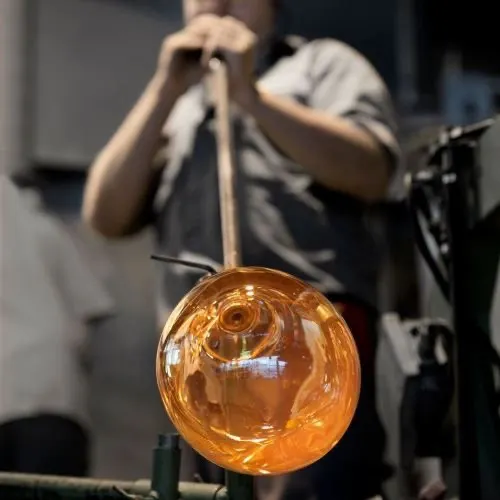

Glass Blowing
利用吹管將熔融玻璃吹製成中空器皿或雕塑。
- 常用玻璃種類：
- 鈉鈣玻璃（Soda-lime glass）
- 鉛玻璃（Lead glass）
- 典型膨脹係數：
- 約 COE 90～104，需視工坊用料與品牌而定。

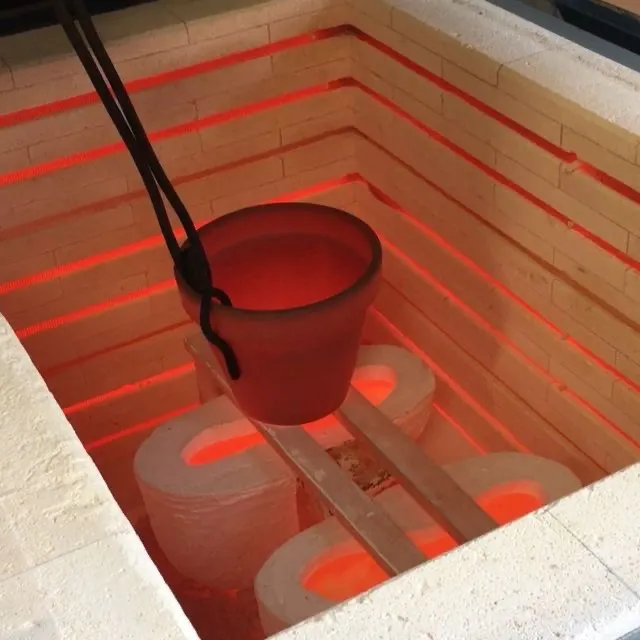

2. 鑄造（Casting）
- 將熔化玻璃倒入耐火模具中，冷卻後成形。
- 適合厚重或大型作品（如雕塑、磚塊狀玻璃）。
- 常用玻璃種類：
- 鉛玻璃
- 熔鑄專用玻璃（如 Gaffer 或其他鑄造玻璃）
- 膨脹係數：
- 約 COE 96～104（依品牌與玻璃配方不同）

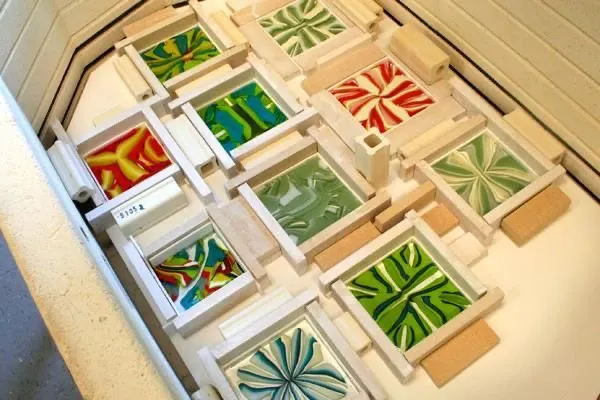

3. 熔合（Fusing）
- 將多片玻璃疊合，在窯中加熱熔合為一體。
- 適合製作平面裝飾、器皿、壁飾等。
- 常用玻璃種類：
- Bullseye（專用熔合玻璃）
- Spectrum System 96（另一常見選擇）
- 膨脹係數：
- Bullseye：COE 90
- Spectrum：COE 96
不同 COE 不可混用，否則會產生裂痕。
4. 熱彎（Slumping）

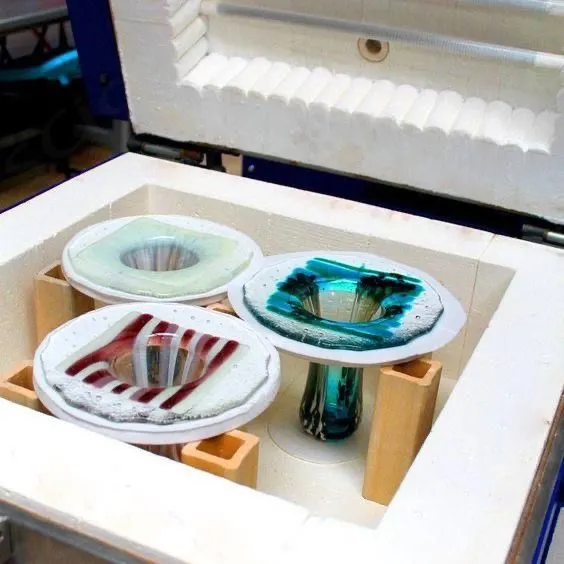

Slumping
- 將玻璃加熱到軟化點，使其依模具形狀自然下垂。
- 常與熔合技法結合使用。
- 常用玻璃種類：
- 與熔合相同（Bullseye、System 96 等）
- 也常跟熔合搭配使用
- 膨脹係數：
- COE 90 或 COE 96，須一致。
5. 火焰加工（Lampworking / Flameworking）

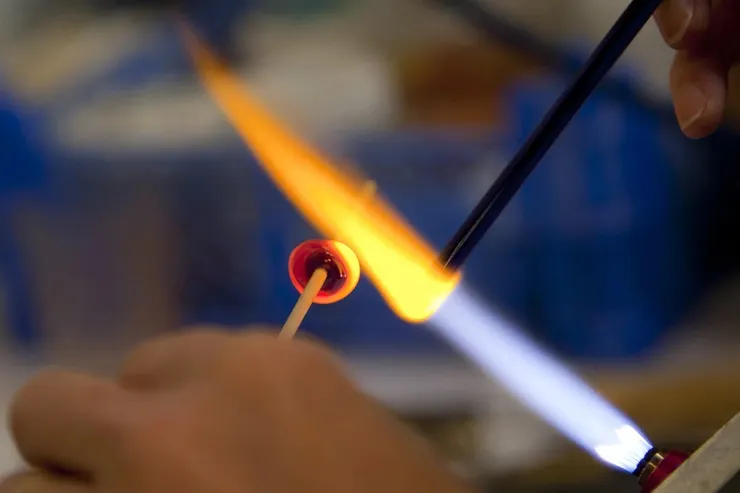

lampworking
- 使用火焰（氧氣+瓦斯）局部熔化玻璃棒進行精細塑形。
- 常用於珠寶、玻璃動物、小型雕塑。
- 常用玻璃種類：
- 軟玻璃（Soda-lime glass，如 Effetre）
- 硼矽玻璃（Borosilicate，如 Simax、Schott）
- 膨脹係數：
- 軟玻璃：約 COE 104
- 硼矽玻璃：COE 33（耐熱穩定性高）

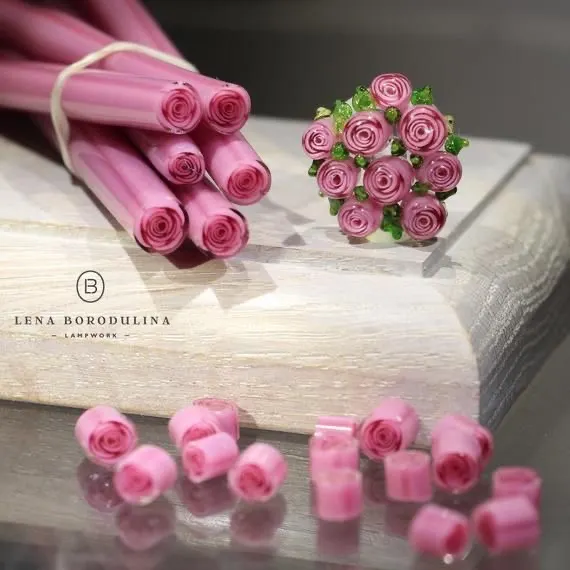

6. 熱拉（Cane Making）
- 將熔融玻璃拉長成條狀，作為裝飾、珠子、鑲嵌用材料。
- 常見於馬賽克、Murano風格玻璃。
- 常用玻璃種類：
- 鈉鈣玻璃（如 Effetre、Bullseye）
- 膨脹係數：
- 約 COE 90～104，視材料而定。
7. 熱夾（Hot Sculpting）

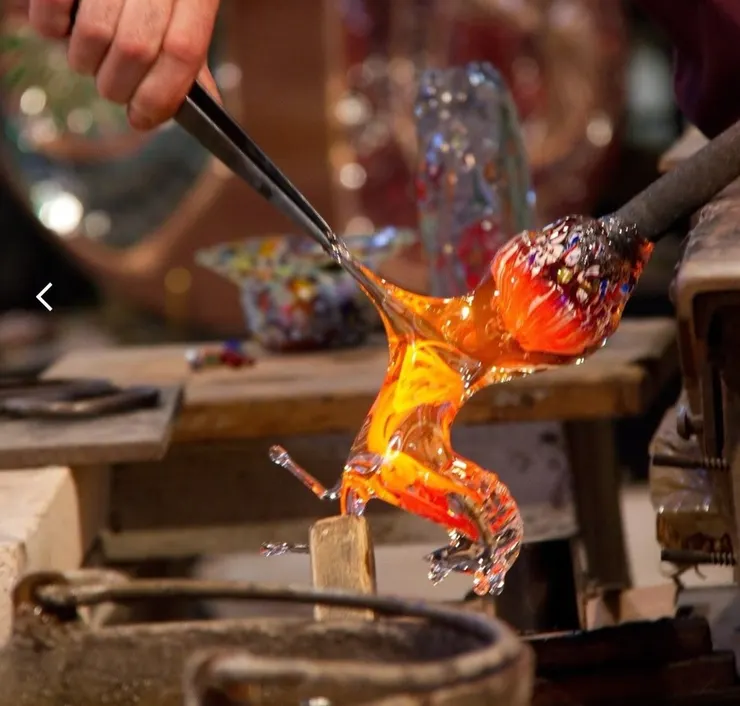

Hot Sculpting
在玻璃仍處於熔融或半熔融狀態時，以工具手工塑形。
- 多與吹製同時操作，或用於熱玻璃雕塑細節加工。
- 常用玻璃種類：
- 鈉鈣玻璃、鉛玻璃、硼矽玻璃
- 膨脹係數：
- 視玻璃種類而定，COE 33（硼矽）或 COE 90～104（軟玻璃）
以上是常見的玻璃加工技法，然而冷加工技法常與熱加工相互搭配，使玻璃作品更具層次與精緻度。根據你使用的玻璃類型（如鉛玻、熔貼玻璃或平板玻璃），工具選擇與操作方式也會有所不同。
