1.簡介
本篇要介紹的是 RGB LED 全彩模組，「RGB」這三個字母分別代表 Red（紅）、Green（綠）、Blue（藍）
透過調整紅、綠、藍三色的亮度比例，我們就能混合出各種不同的色彩，這個原理與電腦螢幕、電視或手機顯示器的成像方式相同，都是藉由三種光色的組合，創造出豐富多變的色彩世界
每個原色亮度可設定 0～255 的數值，可組合出多達1600 萬種顏色，也就是所謂的「全彩」效果

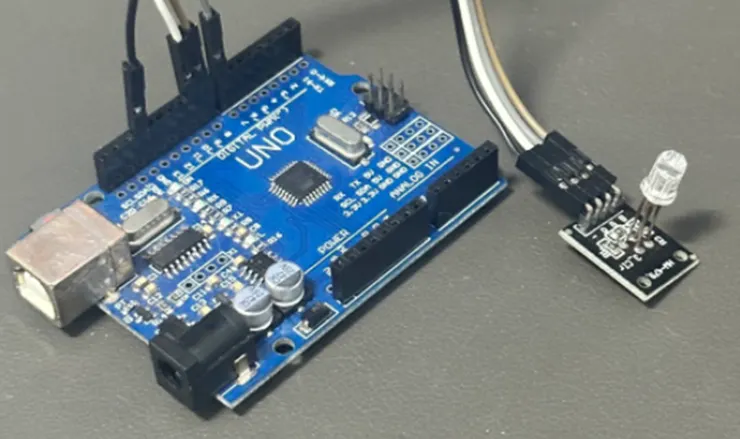

2.材料介紹與準備

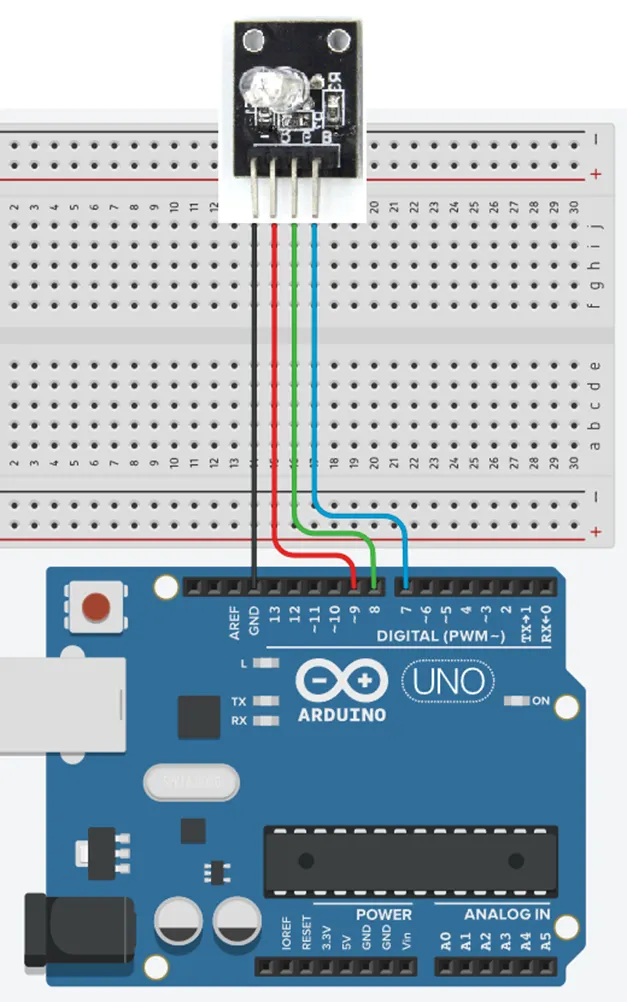

3.電路連接
本次範例所使用的模組為共陰型（GND 腳位）。共有四支腳，其中三支分別對應 R（紅）、G（綠）、B（藍）
- -：GND
- R：D9
- G：D8
- B：D7
4.範例1：RGB LED燈顏色變換
LED 會依序顯示紅色、綠色與藍色三種顏色，每種顏色持續顯示 1 秒鐘。
程式說明：
int red=9; //設置紅燈腳位
int green=8; //設置綠燈腳位
int blue=7; //設置藍燈腳位
void setup() {
pinMode(red, OUTPUT); //設置藍燈為輸出
pinMode(green, OUTPUT); //設置紅燈為輸出
pinMode(blue, OUTPUT); //設置綠燈為輸出
}
void loop() {
digitalWrite(red, HIGH); //設置紅燈亮起
digitalWrite(green, LOW); //設置綠燈熄滅
digitalWrite(blue, LOW); //設置藍燈熄滅
delay(1000);
digitalWrite(red, LOW); //設置紅燈熄滅
digitalWrite(green, HIGH); //設置綠燈亮起
digitalWrite(blue, LOW); //設置藍燈熄滅
delay(1000);
digitalWrite(red, LOW); //設置紅燈熄滅
digitalWrite(green, LOW); //設置綠燈熄滅
digitalWrite(blue, HIGH); //設置藍燈亮起
delay(1000);
}
5.範例2：RGB LED燈呼吸效果
透過在迴圈中逐步改變 PWM 的輸出值（0～255），讓 LED 的亮度緩慢上升與下降。當紅、綠、藍三個通道以不同的節奏進行時，就能讓顏色彼此交錯變化，呈現出柔和的「呼吸燈」效果。
程式說明：
int Red = 9;
int Green = 8;
int Blue = 7;
int r, g, b;
void setup() {
pinMode(Red, OUTPUT);
pinMode(Green, OUTPUT);
pinMode(Blue, OUTPUT);
}
void loop() {
for (r = 0; r < 256; r++) { // 由藍到紫
analogWrite(Red, r);
delay(5);
}
for (b = 255; b > 0; b--) { // 由紫到紅
analogWrite(Blue, b);
delay(5);
}
for (g = 0; g < 256; g++) { // 由紅到黃
analogWrite(Green, g);
delay(5);
}
for (r = 255; r > 0; r--) { // 由黃到綠
analogWrite(Red, r);
delay(5);
}
for (b = 0; b < 256; b++) { // 由綠到藍綠色
analogWrite(Blue, b);
delay(5);
}
for (g = 255; g > 0; g--) { // 由藍綠色到藍色
analogWrite(Green, g);
delay(5);
}
}
