網友 Victor ALEPH 2 心得分享

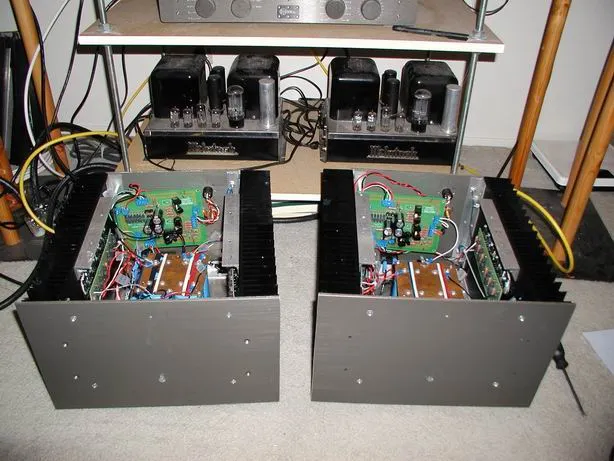

Victor 家中的 ALEPH 2
緣起
小弟與ALEPH的淵源起於三年前，修課 Analog Circuit Lab 的期末作品，相中了 PASS LABS 家中的 ALEPH 2。當時的窮學生為了坐擁銘器又省錢，選擇線路簡單又好聲的 ALEPH，雖然東西大多都是由手邊或是實驗室裡現有的零件湊成的，但是還是讓我享受的許久的快樂時光。
直到最近一年來，陸續有 DIY FORUM 的 BRYAN 及 PRBS 的 DAVID 版主大大服務網友，舉辦了 PCB 的團購，讓我手癢難耐，想要為原來的 ALEPH 改頭換面一下。

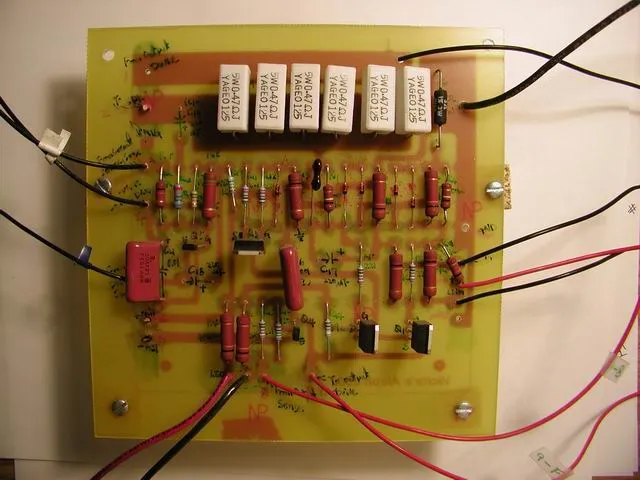

上方是原來自己洗的PCB

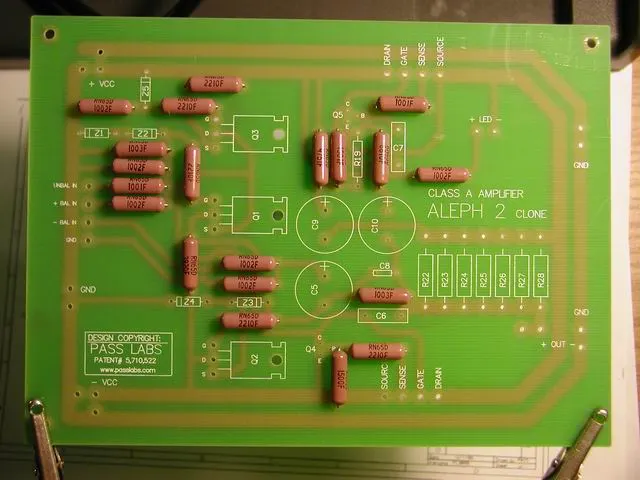

這是 DAVID 版大的 PCB ，長相實在是差粉多
此次的改裝有幾個目標，第一就是將 PCB 改成 DAVID 版大美美 PCB 的版本，第二則是把 PSU 改成 CLC 線路並換上聞名以久的 RIFA 電容（就是小弟幫大家團購的 PEH169啦）。最後則是把原來散熱片在四週的直立式機箱換成散熱片在兩旁的設計（也就是由大夥團購的機箱形式改成上方圖片的版本），原因是看膩了，想要試試不同的風格。

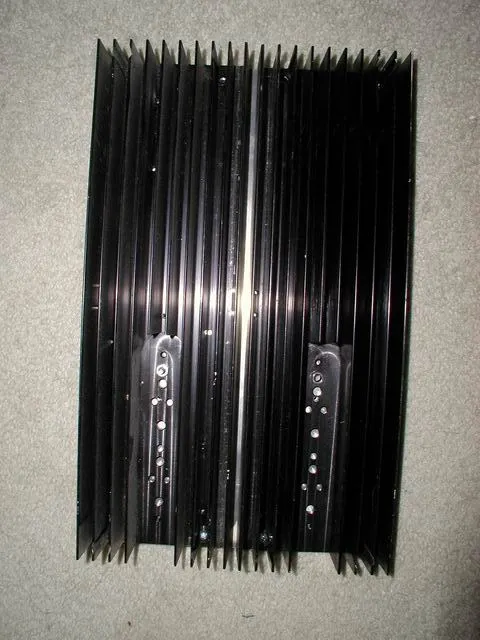

原來的機箱拆掉前忘了照些相片，所以只能給大夥看看殘骸。上方是原來機器四面中的一面，尺寸是 9X15 英吋，鰭片高度是兩吋半

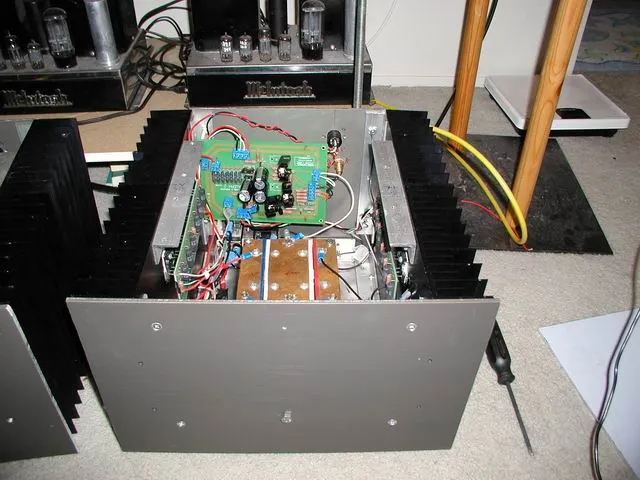

這是改後的樣子
機箱的製作可說是整個 DIY 過程中最花時間也最耗精力的步驟了，小弟人在美國，無法享受 Novas 兄為大家服務的機箱團購，所以只好自己扛著一堆新舊鋁材到學校的工具室。從舊機箱切割 ，量尺寸，鑽孔一直到銑床銑端子孔，前前後後共花了我整整 16 個小時 。回家時不禁兩眼昏花兩腿發軟~~~~ 不過比起一般 DIYer 來說，小弟有學校的資源可以用 ，已經是莫大的幸福了。可惜當時因為學校的規定沒有將數位相機帶入機房，沒有製作過程的照片與大家分享 ，請見諒！！
粗心大意的慘痛教訓
由於ALEPH 的零件不多，PCB的組裝並不困難，但是還是要細心才行．小弟當時為了求快，仗著自己已有些許與ALEPH打交道的經驗，只花了不到兩個小時就把PCB組裝完成，但是也因為不夠細心付出了相當大的代價。

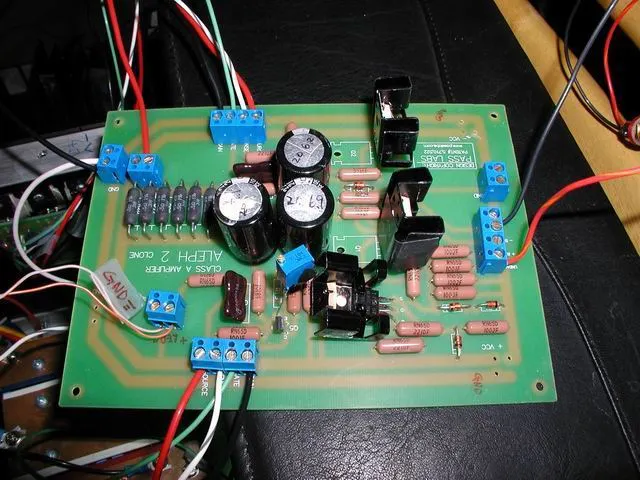

上圖是PCB上電測試的照片，由於組裝時過於自信，陰錯陽差之下，上電後發現大約五秒就會燒保險絲.....
當時心理的想法是--慘了，依照個人粗淺的經驗來說，除錯的過程所花的時間一定是原來製作時間的好幾倍 ，果不其然，花了我將近兩個星期才把問題解決。
在 DEBUG 的過程中，心中最先的嫌疑犯是電源線路，因為小弟的 PSU 是將 ALEPH4 的線路加上一些修改而來 。另一個想法 則是冷焊，小弟這次為了升級，特地去網路上買了號稱音色甜美純淨天下無敵的＂含銀銲錫＂，但也因為含銀的關係，銲錫的熔點比一般40/60的銲錫高了一些 。小弟把烙鐵的溫度訂在大約攝氏 350 至 400 度左右 ，會不會是因為熱度高造成冷焊或是零件因為溫度過高而陣亡？ 為了找出問題所在，小弟諮詢了許多前輩的意見。不分中外 ，大家都給了我不少寶貴的經驗談。尤其是 DAVID 版大及 KVL 兄不厭其煩的接受我的 EMAIL 轟炸 ，令我相當感激。
前前後後經過了大約十天，我幾乎把所有的零件都重焊過了。晶體也拆下來重新檢查 ，電源線路甚至於換了三種不同的設計，問題依然沒有解決。看著垃圾桶內一堆 壯烈捐軀的保險絲，心中充滿的無限的歉意。
最後還是聽了 KVL 兄的建議，檢查小訊號晶體腳位。因為組裝PCB時手邊已經沒有MPSA18 或是 ZTX 450，在偷懶省事的心態下就隨便用了一樣是 NPN 的 晶體代替。沒想到因為舊版的腳位與新版不同，竟然將腳位給裝反了。這是我原本心中認為最不可能出問題的部分，因為NPN的晶體就 ECB 三支腳，手邊的 DATASHEET 寫的很清楚，怎麼可能出問題！結果事實證明不論是多麼有把握，細心是裝機成功的不二法門。

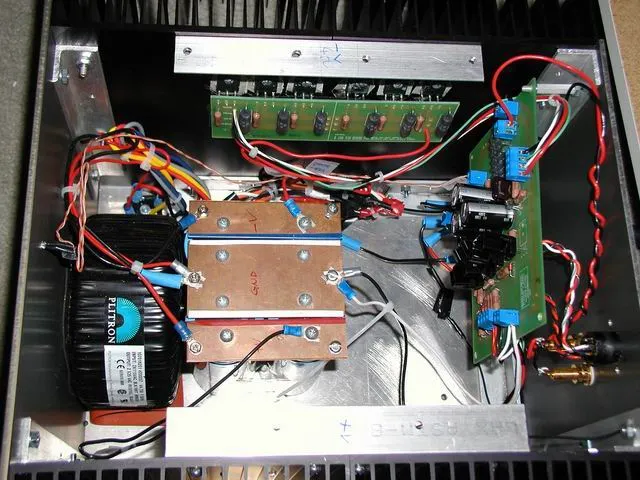

上圖是機箱內大致的配線圖，由於 RIFA 電容尚未收到，所以用 Mallory 30000uF 的電容代替
測試結果
- 小弟用的是兩組 35V-0（1000VA）的變壓器，經過雙橋整流後濾波電容的電壓是50.5V(未加負載前)。加上負載後的電壓是 46V，Ripple Voltage 大約是 75mV，直流輸出則是大約 10mV，屬於正常值。預計改成 CLC 之後的供電電壓剛好會是 45V，Ripple Voltage 約在 10mV。
- 在此提供一個訊息給大家參考，如果您想要在PSU使用 CLC 的線路，可以在兩個22000uF 的電容前加入一個大約 2mH 的電感。如果您在電感前後使用的電容大小不同，請把容量較大的電容至於前端(也就是靠近變壓器的一端)。至於電感的容量，理論上必須依照公式計算。但是 NELSON PASS 本人提出他個人的使用經驗，認為 2mH 已經可以達到相當好的效果，把電感再往上加的改善空間不大。請注意此處的電感繞線一定要夠粗，建議使用線徑 14GA 以上。空心的電感比較不用擔心 SATURATION 的問題，但是相對的體積也很龐大。NELSON 本人一再強調，如果可以找到高品質的鐵心電感，在體積及功能上也可以取得一個不錯的平衡。因為小弟收到電容時已經是回台前兩天了，沒有時間做完整的測試，等下次有較完整的測試結果後再與大夥分享囉~~

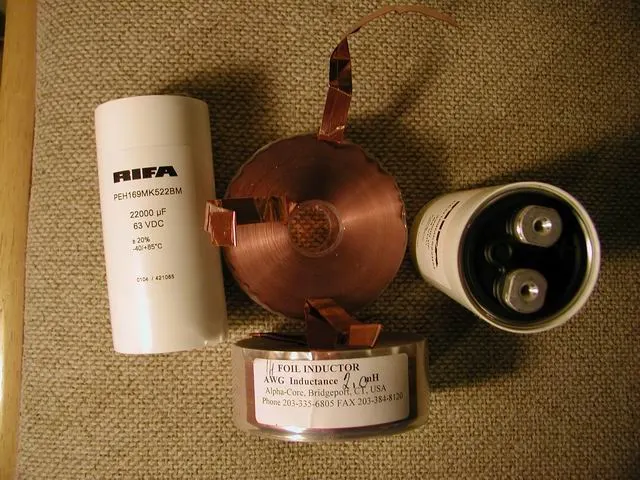

上圖是小弟預計使用的電容及電感，電容是昨天剛剛收到的 RIFA PEH169 22000uF，空心電感則是以 14 GA 線徑繞制的 2.0mH，體積及重量都相當可觀。經過實測之後的 RIPPLE VOLTAGE 降到大約只有 10mV，效果相當不錯
- IRFP9610（Q1Q2）的配對相當重要，第一級的差動放大幾乎決定了輸出直流的大小。小弟之前為了抓燒保險絲的問題，曾臨時將未經配對的 9610 放上去。結果輸出的直流竟然高達 0.4 V，讓我嚇了一跳，還好當時沒有接喇吧。如果這一對晶體配對精準，輸出直流應該可以在20mA左右，甚至更低。當然除了 Q1Q2 之外，還有許多的影響因素。但是這是相當重要的一部分，小弟當初跟 DIGIKEY 買了 100 顆的 IRFP140 及 30 顆的 9610，光是配對就花了我兩天的時間。如果有參與晶體團購的網友，請再次感謝 DAVID版大的辛苦。 :)
- R19 調偏流的部分，小弟的邏輯是 R19 變小，流過 R19 的電流就多，相對偏流電阻的壓降就變小。我不知道這樣的邏輯說法正不正確，但是 R19 與偏流電阻壓降的關係是正相關沒有問題，提供給大家調整時參考。

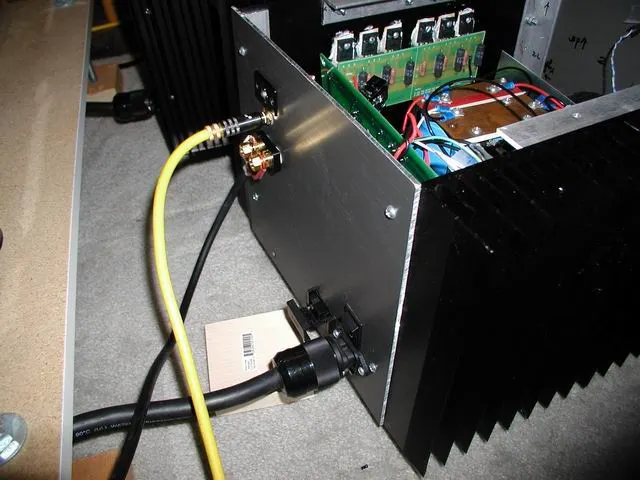

上圖可以看出機箱的背版及晶體的固定方式，在此提醒大家 MOSFET 與機箱的絕緣別忘了

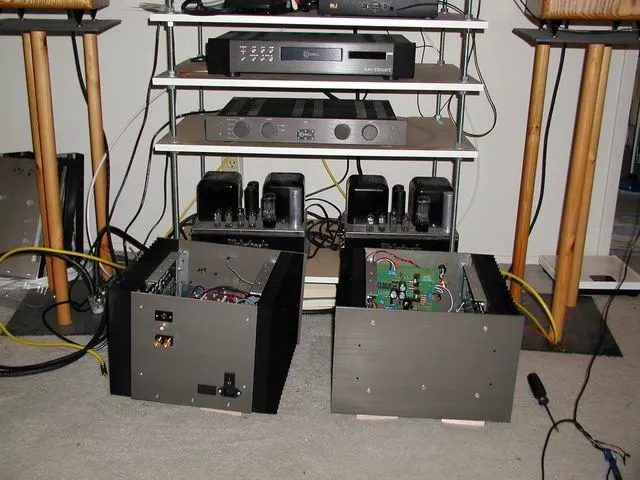

上面這張相片可以看出 ALEPH 的正面及背面的長相，後方則是我自己 DIY 的音響架及喇叭架。由下往上分別是我心愛的 McIntosh MC30，KRELL KSL 前級及 KRELL 的 250 CD-2

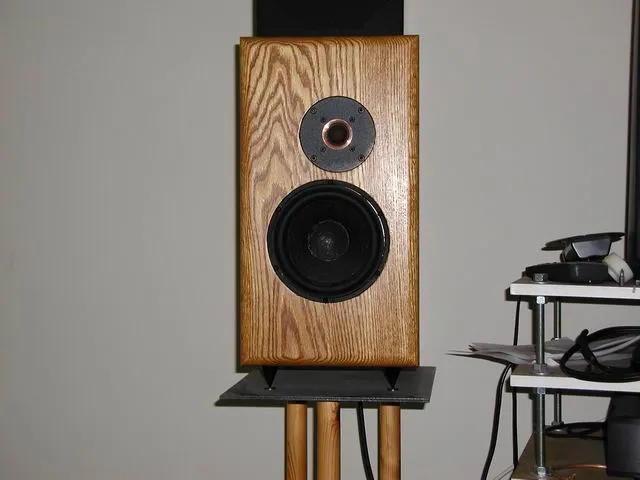

這一張則是我 DIY 的喇叭，高音單體是 SEARS 的 Millinium，中低音是 ScanSpeak 的 8545K，分音器則是參考 Dennis Murphy 網友的設計，整體音色與 ALEPH 相當一致。箱體厚達 1.5 吋，單顆喇叭的重量與一台 ALEPH 2 相當（~25 公斤）。製作的細節及設計等下次有機會再詳述
