OP 前級 Part 6 -- 2013.09.24

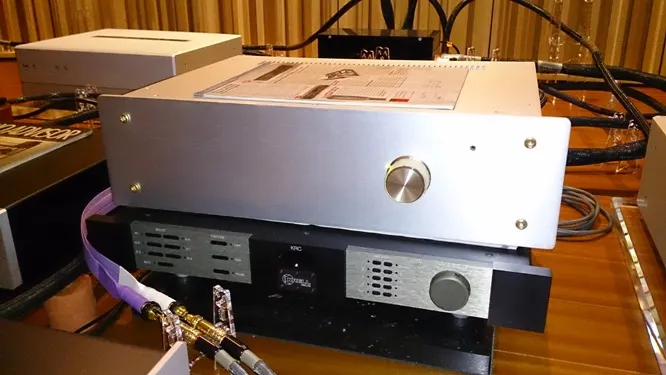

OP 前級，壓在下面的是很久沒聽的 KRELL KRC 前級
好久不見
因為工作關係有六、七年沒更新網頁了，忙碌工作佔據了聽音樂的時間，也削減了 DIY 的熱情，今天我試著重拾這份分享的心情。
目前這個 OP 前級版本，其實已經聽了好長一段日子了，在這之前，每當聆聽 CD 時，總是接上 OP 前級較對味；但聽 LP 時，OP 前級似乎又少了些活靈活現的感覺，非得用上我另一台 KRELL KRC 前級。從 Part 5 的 NE5534 + AD843 之後，我不知又試了多少種 OP 與穩壓電源組合，但試來試去總是無法全面贏過 KRELL 前級。

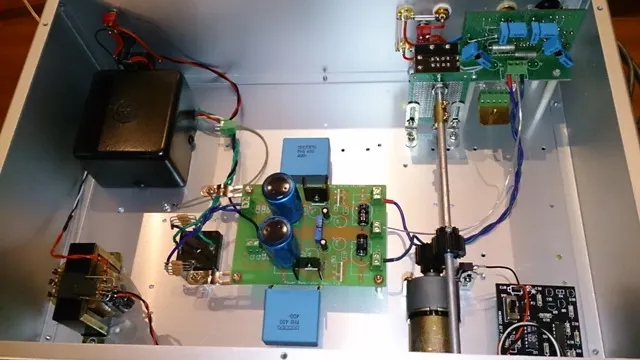

OP 前級內部
還是 AD797
先看看電路圖，仍然維持 2-OP 架構，第一級使用AD797，聽過許多 OP 之後，無論在細節與動態上，還是這顆表現不凡。讀者可能注意到了，這次我取消了加在第一級 OP 上的偏流，拿掉的原因很簡單，讓聲音的活潑性與微動感更好。
2-OP 前級不同的組合，代表不同的期待與希望，也帶來無限的想像空間，這裡的第二級 OP 是 OPA111BM，這是多年前團購的 OP，根據它超低雜音的特性，當然應該是用在第一級，但可以用在第二級也的確出乎意料之外。已經忘了在這之前第二級用的是哪顆 OP，試了多少 OP？會用上 OPA111BM 是因為來自於另一顆特性相近 OPA128 的使用結果，目前用在 Phonoclone 上，容我賣個關子，有時間再寫篇 Phonoclone 的調整心得。
另一個重點是回授電阻，原來用的是 Draloric，已感覺不錯，但當我換上 Vishay Z201 後，聲音表現讓眼睛為之一亮，非常好的頻寬，豐富細節，但卻一點也不刮耳。在關鍵位置用上奇珍異獸，對於這種簡單線路來說，真是有畫龍點睛之效。回授電阻為 1.5K，換算增益約為 8 dB，在我的系統上是游刃有餘，並不會有聽感上問題。我的 KRELL KRC 前級有兩段增益，6 dB 與 12 dB，6 dB 就是比 12 dB 好聽，在 OP 前級上亦是如此，如果不需要高增益，不妨把回授電阻降下來試試。

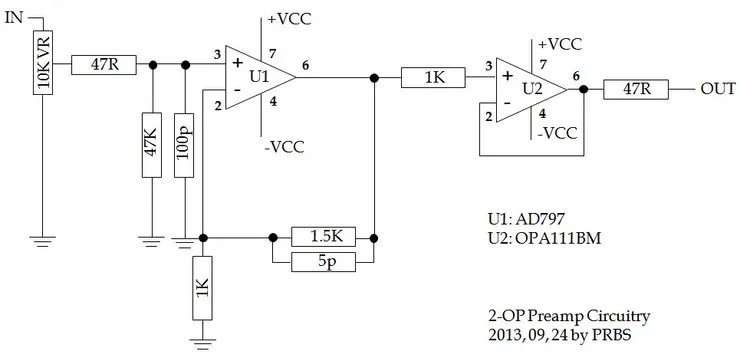

Part 6 OP 前級電路圖

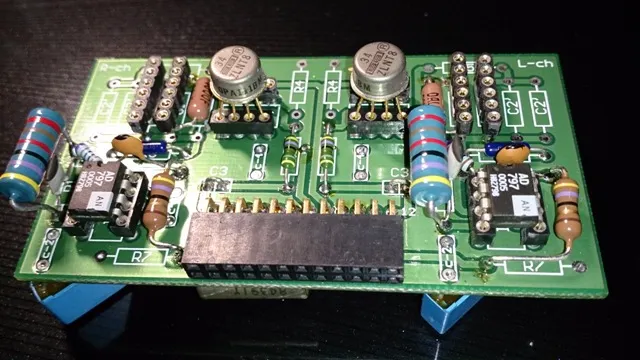

這是 PCB 正面，是延續 PART 5 同一塊板子上進行修改，OP 正負電源的小電容都焊到背面去了，直接焊在 IC 的 7、4 腳上。空出來的 IC 座原來是插著提供第一級 OP 偏流的 FET

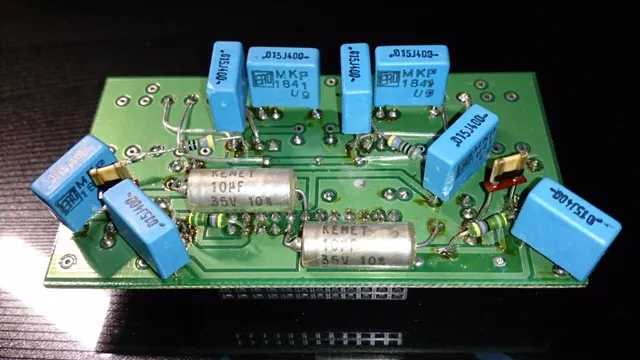

PCB 背面，電源入口處加上 10uF/35V 的鉭質電容，兩個薄片狀的是 Vishay Z201 回授電阻
電源 is everything
還是老話一句，電源對於 OP 的聲音表現有著決定性的影響，好的電源應該是沒有標準答案，適當地搭配很重要的。下面就是目前所用的穩壓電路，沒錯就是最簡單的 LM317/LM337 穩壓，基本上它就是 LM317/LM337 datasheet 線路，我將原來 317/337 之後的輸出晶體拿掉，也拿掉 snubber 電路的 RC 元件。
因為電路簡單，幾乎每個零件都對聲音有決定性的影響，第一是濾波電容，目前板子上用的是 Philips 050 六角電容，是目前試過最滿意的；另外建議在濾波電容並上 4.7uF ~ 10uF PP 電容，RIFA 450 與 MIT PPMFX 都不錯，有興趣者可以多方試試其他品牌的電容，濾波電容上也加並了 WIMA 0.1uF/400V MKP10 電容，加上這顆電容讓聲音多了一股說不出的韻味。

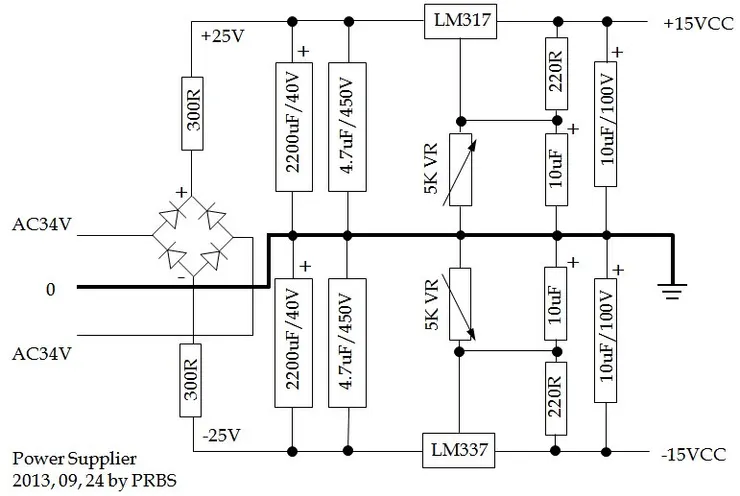

穩壓電路圖
另外值得一提的是穩壓輸出電容，以前這個位置多半用的是 220uF 或 330uF 電容，在這裡僅用上 10uF/100V 電容，我發覺這個位置電容量不需要大，小容量高品質就很 OK 了，在這個位置 10uF ~ 47uF 都可以，而且完全不影響低頻表現，但建議找高耐壓（非應用考量，而是聲音考量），有玩真空管的朋友不妨可以試試高耐壓電容，我在 Phonoclone 穩壓輸出電容用了一對美製 UCC 藍皮 47uF/450V 電容，滿意極了。
變壓器是堅新的產品，這是當初改機時唯一剩下的堅新變壓器，因為之前前級裡用的變壓器被我挪去改 DAC 了，因為這顆變壓器輸出高達 34V，我在橋式整流輸出加了一 300 歐姆電阻，由 5 顆 1.5K 電阻並聯而成，這些電阻是以前裝 BZLS 換下來的，就直接取用。經過這樣處理後，整流濾波後的電壓約為 25V，再送入 LM317/LM337。

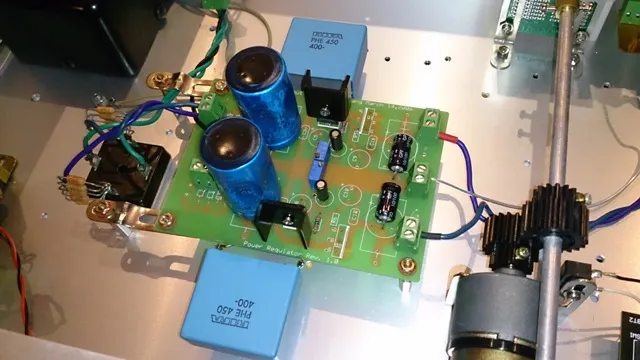

簡化過後的穩壓板

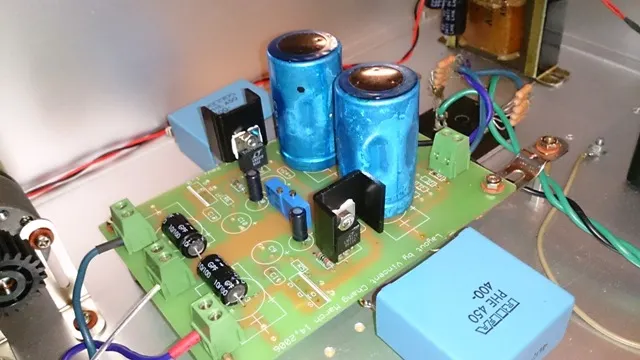

使用 LT 的 LM317/LM337
AD797 與 OPA111 的搭配，加上修改後的電源，再聽 LP 時，OP 前級有著比 KRC 更好的動態，聲音的細微表現上可以與 KRC 平起平坐，結果就是每隔一段時間要為 KRC 接上電源，讓它熱熱機。
音量遙控模組
這玩具純粹是給懶人用的，我用這自製音量遙控已經好多年了，之前還操壞一組馬達，現在這是第二組，記得以前曾在討論區展現過這模組，基本上需要一套紅外線馬達控制器套件、馬達含減速機構加上兩顆齒輪以及音量延長桿，我所選用的是 2 RPM 減速馬達，2 ~ 6 RPM 其實都可以，取決於各人對於轉動音量快慢的喜好。我非常滿意這個作品，如果以間斷方式操控遙控器，大約可以將音量 VR 分為 80 段，遠超過市售級進式音量的段數。

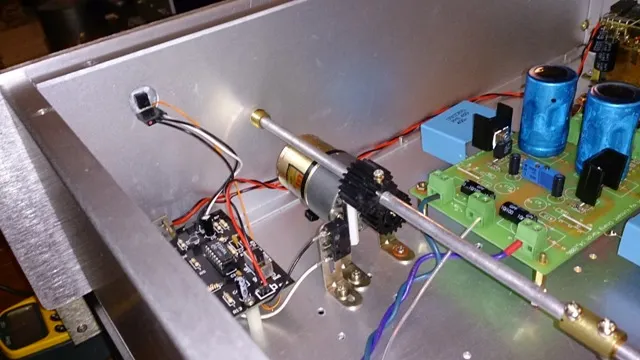

黑色板子就是紅外線馬達控的接收部分，紅外線接收窗裝在前面板上。紅外線馬達控制器可以控制兩組馬達正反 轉，我只用其中一組，遙控器上有四顆按鍵，用以操作兩組馬達正反轉

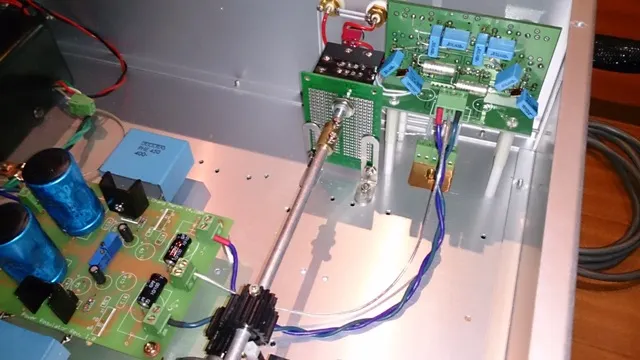

音量延長桿連接音量 VR

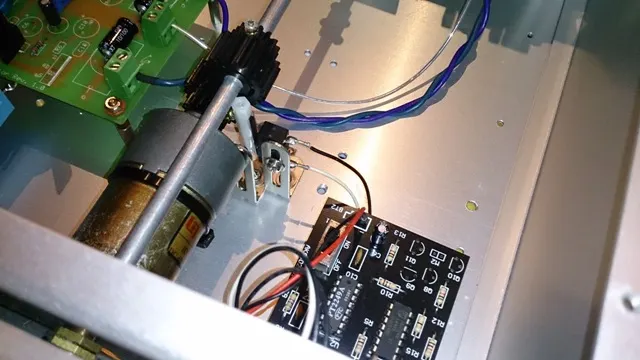

這裡裝了一個位置開關，目的是在音量轉至最小時，會切斷馬達反轉（音量降低）的電源，即使誤操作也不會損壞音量 VR
Duelund 銅箔電容 -- 2014.12.20
兩三個月前將 Phonoclone 上的 DC servo 電路取消，Phonoclone 輸出交連電容換回 Black Gate N type 4.7uF，因此原來用於 DC servo 的 Duelund 0.47uF/630V PIO 銅箔電容就閒置了，這貴森森的電容閒置著，真是可惜。
後來想到了可以試試並在 OP 前級穩壓輸出上，根據過往的經驗，在這個位置上，不同電容或組合其聲音差異是很明顯的。將 Duelund 電容接線直接鎖入端子台，不用拆板子也不需焊接，幾分鐘就搞定了。
Duelund PIO 銅箔電容聲音非常溫潤，但不會拖慢速度，我認為是這電容厲害與昂貴之處，並上 Duelund 銅箔電容的 OP 前級，在聲音表現上拉開了與 Krell KRC 前級的距離。

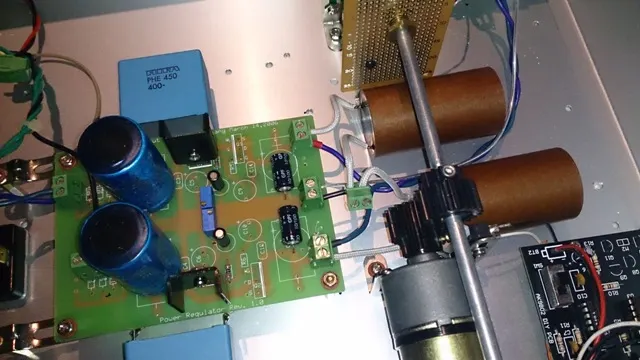

並在穩壓輸出端的 Duelund 0.47uFV/630V CAST PIO 銅箔電容
