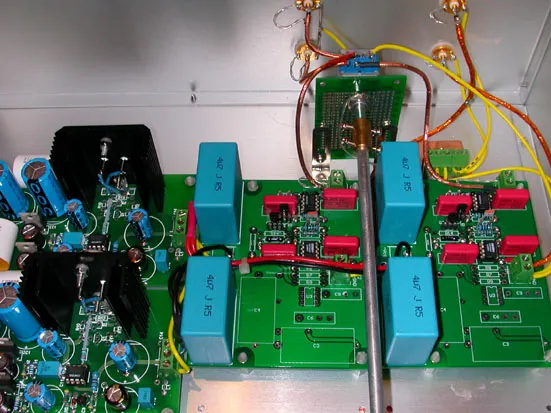

PCB 換新裝了
團購 PCB 試裝
PART 3 有一個很重要的目的，就是要先試試此次團購 PCB 是否有什麼問題，免得訂購的網友買回去裝不響，或是弄出一堆雜音等等，自然是由我來當這個白老鼠，目前已試裝完畢，一切沒問題，詳情請繼續往下看。
下圖是此次團購 PCB 的電路圖，電路圖上的零件數值基本上是延續 Part 1 與 Part 2 的內容，此 PCB 在使用上彈性頗大，基本上是放大 + 緩衝 + DC Servo 架構，U1 可以選用 OPA627、OPA277、OPA134、OP177 .... 等等，或是選擇自己所中意的 OP，U2 緩衝 IC 可以選用 BUF634、AD811 或 OPA603 等等，DC Servo 用 OP 則可以選用 OPA627、OP177 或 OPA277。雖然列了一些 OP 的選擇，但 OP 放大器好玩的地方就是可以輕易地藉由更換 IC 組合來變化聲音。
電路圖中 Q1 與 Q2 兩顆 JFET 串疊構成一穩定電流源，目的是使 U1 操作在 A 類範圍，以減少熱效應的影響與消除交越失真，有關 JFET 的挑選與配對請參考 Part 2 的內容，JFET 可選用 2N5484 ~ 2N5486、2SK30A、2SK40 或是雙包裝的 LS844，不過 LS844 價格昂貴，選用與否視您的荷包而定。另外這個電路的增益計算為 ( R4 / R3 ) + 1，可以藉由變更 R4 這顆迴授電阻的大小來改變增益，在 Part 2 中迴授電阻用的是 3.3 K，在將 DAC 增益改小後，R4 目前是用 6.2K 電阻。
OP 前級電路圖
有關零件表
這是一個頗有彈性的 OP 前級 PCB，您可以根據自己的喜好來變更零件數值，下面的零件表包括兩個版本，一是根據電路圖所列的“ 零件數值 ”，另一個則是我目前所使用的“ PRBS 版本 ”這兩個版本我都比較過，個人喜歡後者，零件表中幾顆標示為＂TEST＂的零件，會隨所選用的零件與操作方式而改變，因此並未定下數值。
其中 R6 決定提供 U1 偏流大小，若 JFET 沒有配對，可以將 R6 先換成 1K 可變電阻，調整可變電阻至欲設定的電流，好處是左右聲道可以容易調成一致，且 JFET 不需配對，缺點是會限制偏流，偏流可以從 0.5 ~ 3 mA，視所選用的 JFET 而定，阻值決定後建議還是換成固定電阻。在我的製作中 JFET 經過挑選與配對，因此將 R6 短路，目前偏流設在 3.2 mA。
至於 R11 則是設定 BUF634 頻寬之用，若不接 R11 頻寬為 30MHz，將其短路則有最大頻寬 180 MHz，可以裝上上 220 或 470 歐姆電阻來調整頻寬，基本上電阻愈小頻寬愈大，BUF634 消耗電流也愈大。另外，若是 U2 不使用 BUF634，而是採用一般電壓或電流迴授型 OP，R12 可採用 1K 電阻。
C1 為隔絕高頻雜訊之用，若裝好後會聽到收音機或高頻干擾之類的聲音，可以加上 100 ~ 470 pF 電容，C2 為防止震盪用電容，若無示波器可供觀察震盪，可以直接加上一 100 ~ 200 pF 電容，在將迴授電阻改為 6.2 K 後，上示波器觀察即使不加 C2 亦不會震盪，經實際試聽結果最後還是加上 150 pF 小電容，這樣聲音稍微厚潤些。
零件表
取消 DC Servo
使用 DC Servo 主要目的是在隔絕直流或作為調音之用，其實前述所列的 OP 基本上輸出直流都非常低，以 OPA627BP + BUF634 的組合，輸出直流約僅有 0.5 mV 左右，所以現在使用 DC Servo 多是作為調音之用，不過要找到適合自己系統的 RC 值需要不斷的嘗試與試聽。在使用 DZ 的板子時就已經嘗試將 DC Servo 取消，發現取消 DC Servo 的聲音有如脫胎換骨，聲音的透明度與真實度好上一截，低頻更紮實更 Q ，所以在組裝新 PCB 時就直接將 DC Servo 取消了（目前也已取消 DAC 之 DC Servo，效果非常好）。有一點需要說明一下，很多 Hi-End 音響也使用 DC Servo 調音，它們也都能夠發出很好的聲音，有心嘗試的網友不妨試試不同的 DC Servo 組合，除了零件數值外，品牌、種類與材質也都會影響，個人覺得好聲的 DC Servo 組合真的包含許多 Know How，這也留給 Diyer 很大的調音空間。

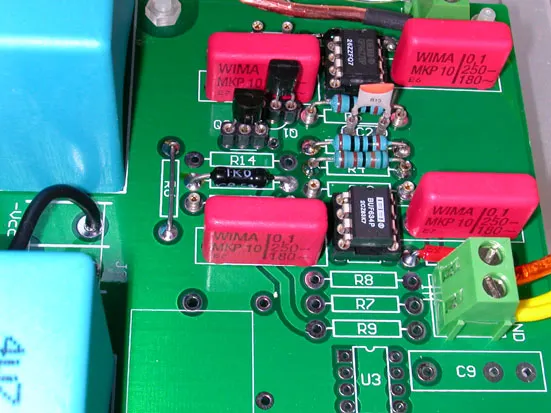

未安裝 DC Servo 零件

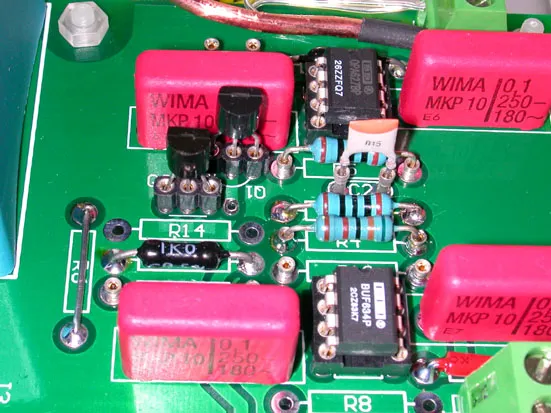

PCB 上的 Q1 與 Q2 原來是規劃使用 2SK30A，在我的製作上 Q1 使用 2SK40，Q2 使用 2N5485， 2SK30A 與 2SK40 腳位完全一樣，若 Q2 使用 2N5485，則需反裝，但前提是 R6 必須短路，請讀者對照前一頁的晶體接腳圖。為了方變更換零件或日後變更設定，我把可能的零件都焊上 pin 座，省得把零件拆上拆下的

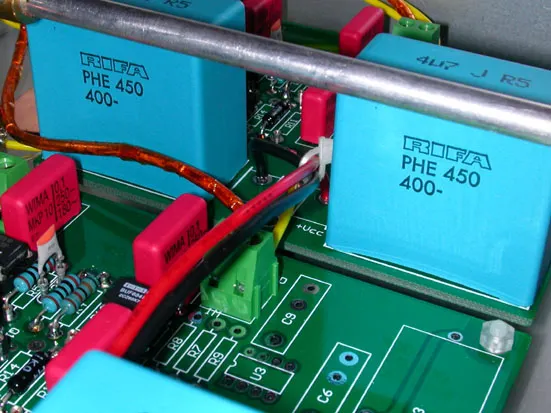

每顆 IC 使用 WIMA 0.1uF/250V MKP 電容作為電源旁路（零件櫃內的庫存貨），在電源入口處則使用 RIFA PHE 450 4.7uF/400V 電容，雖然有點傷荷包，但頗有功效

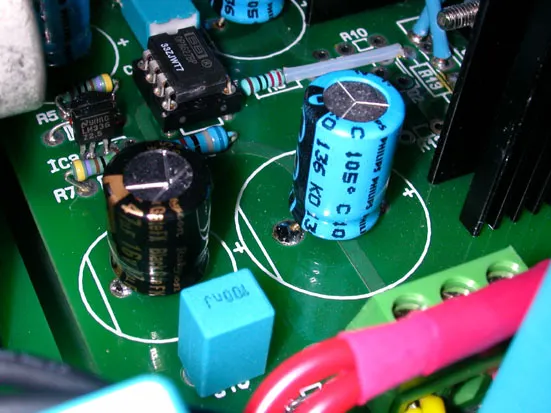

傷荷包之二，在穩壓電路 LM336 上並一枚 Black Gate FK 47uF/16V 電容
裝機愉快
Part 3 在此告一段落了，希望這個 OP 前級平台能替您帶來 DIY 樂趣與好聲。
