iPhone 5C 維修教學:面板破裂更換步驟詳解

更新 發佈閱讀 2 分鐘

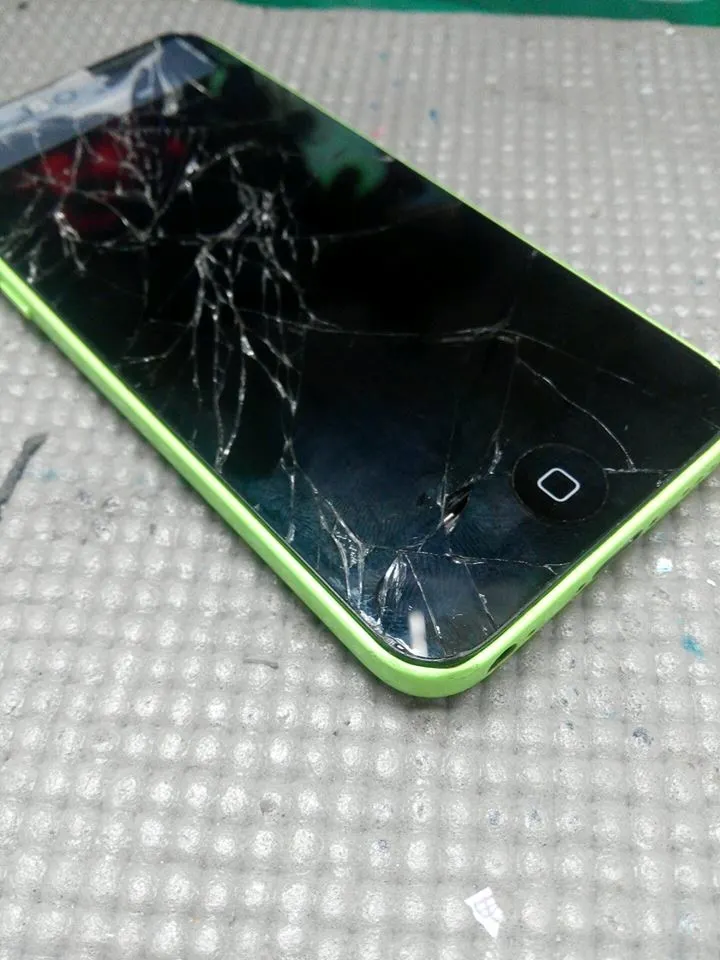

iPhone 5C 面板破裂,上半部幾乎都沒了,只能保佑 Webcam 部份沒有損壞

vocus|新世代的創作平台

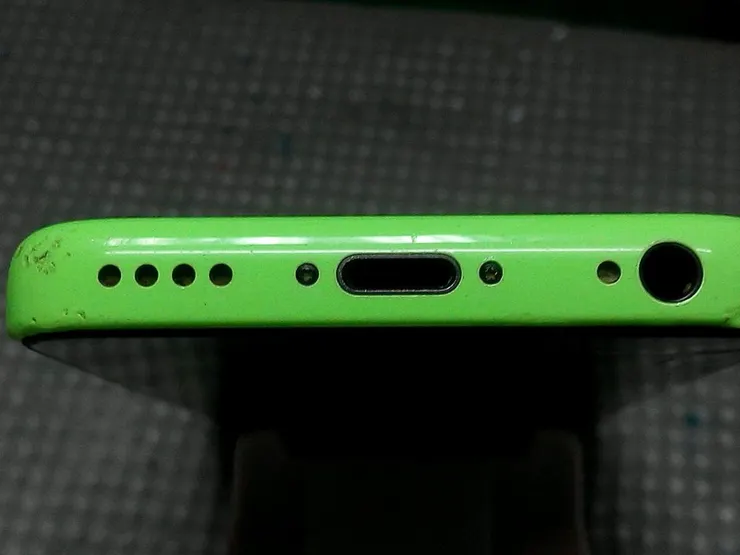

將底部二顆螺絲解開

vocus|新世代的創作平台

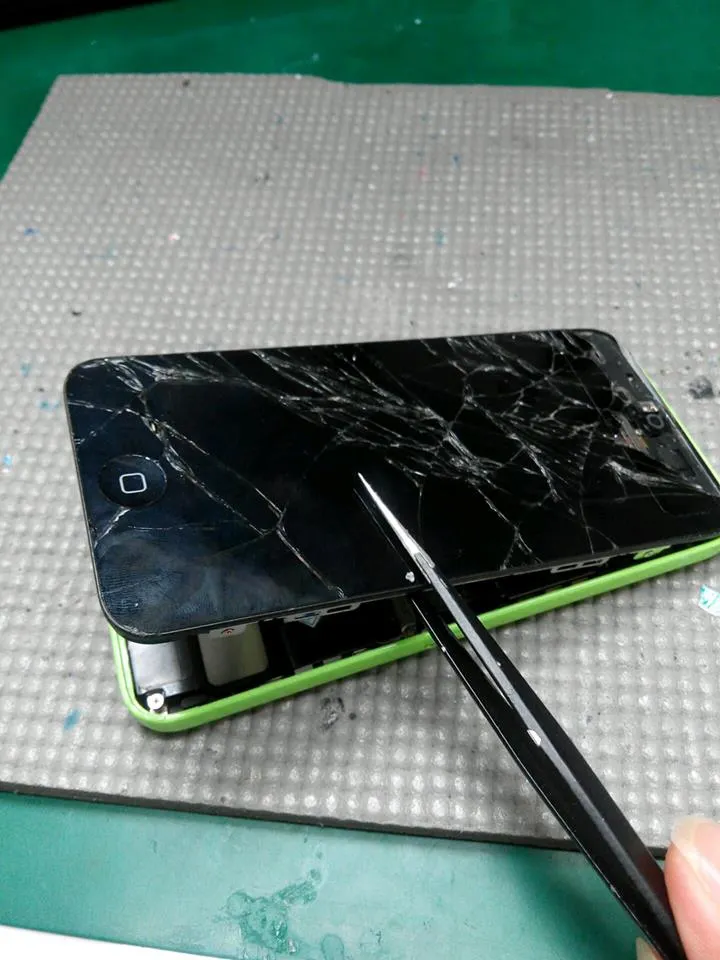

將破裂的面板掀起

vocus|新世代的創作平台

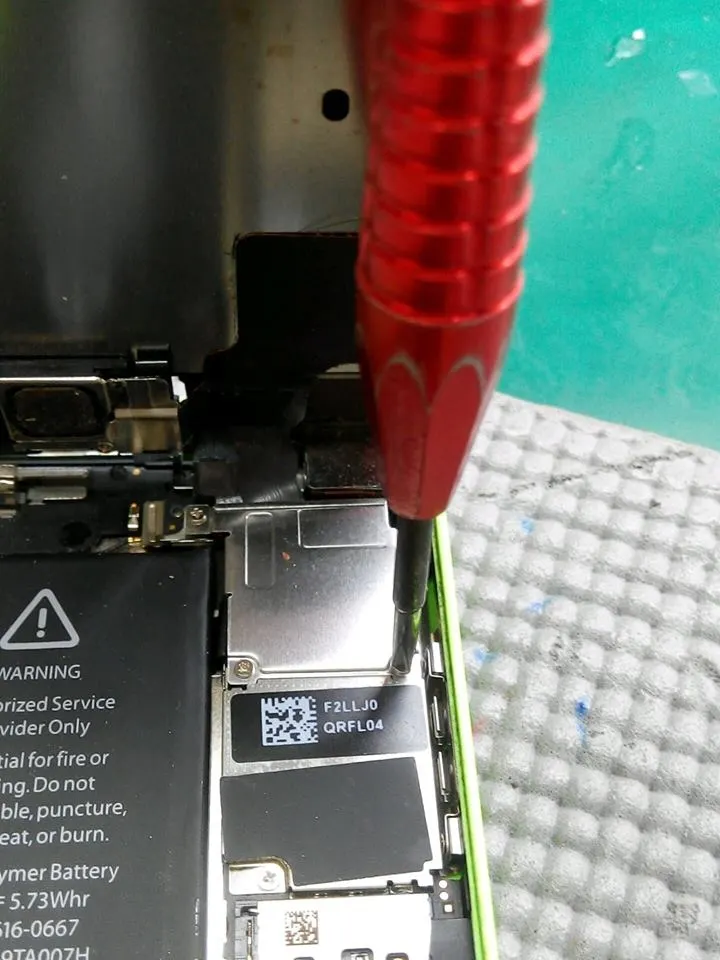

卸下前,需將電池、面板的金屬固定板,螺絲解開,共有六顆

vocus|新世代的創作平台

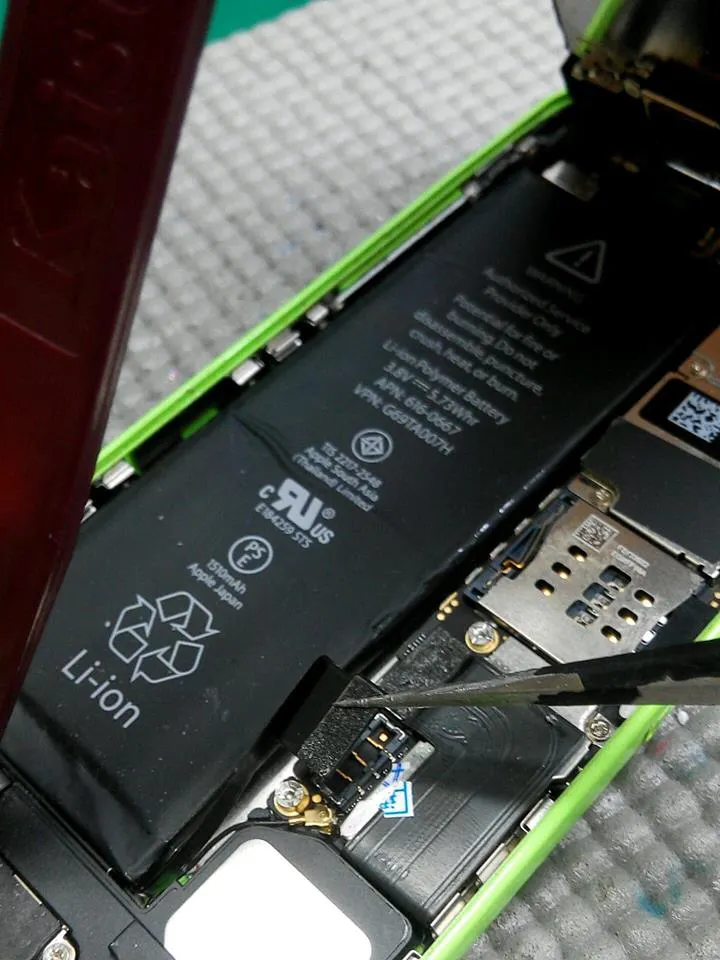

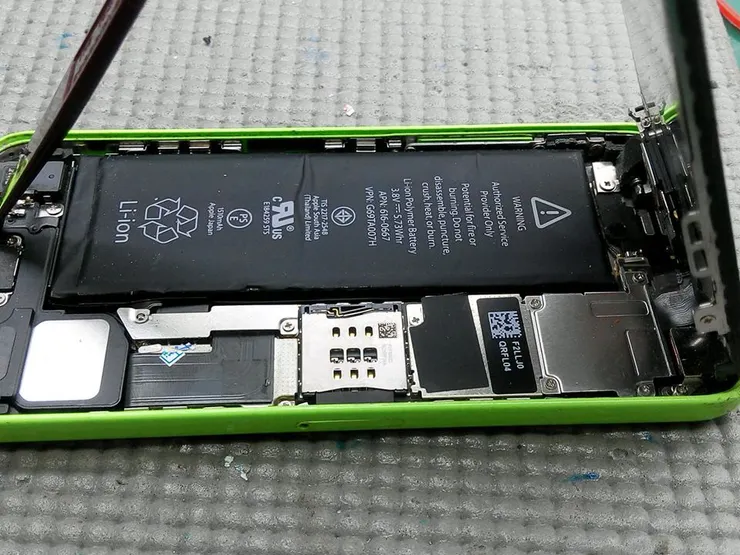

移除供電系統(電池),避免細微電流短路

vocus|新世代的創作平台

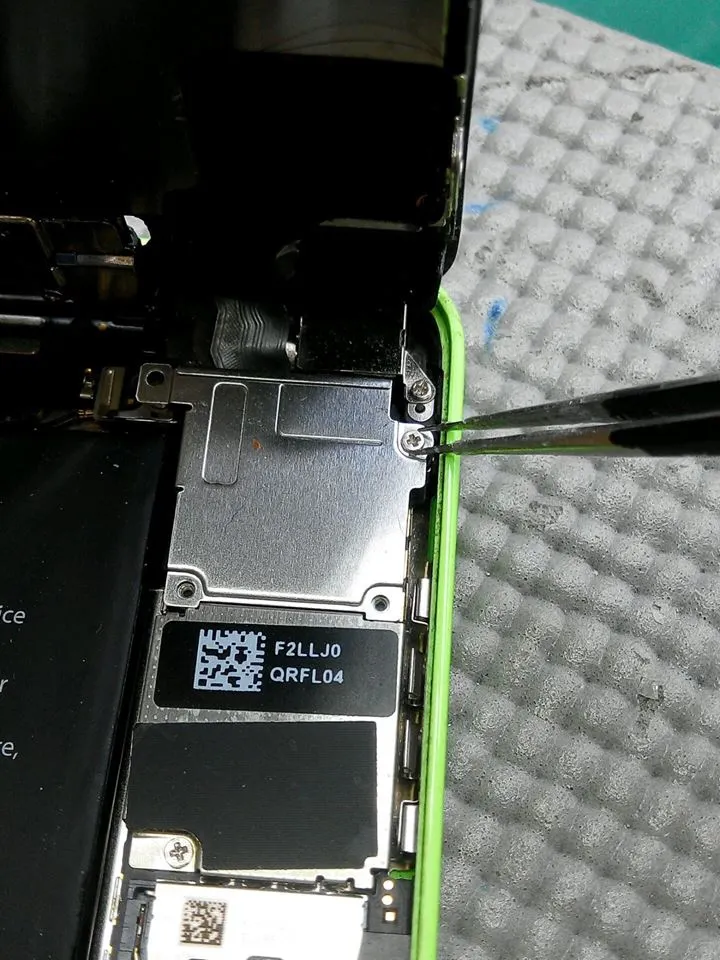

解開上半部螺絲

vocus|新世代的創作平台

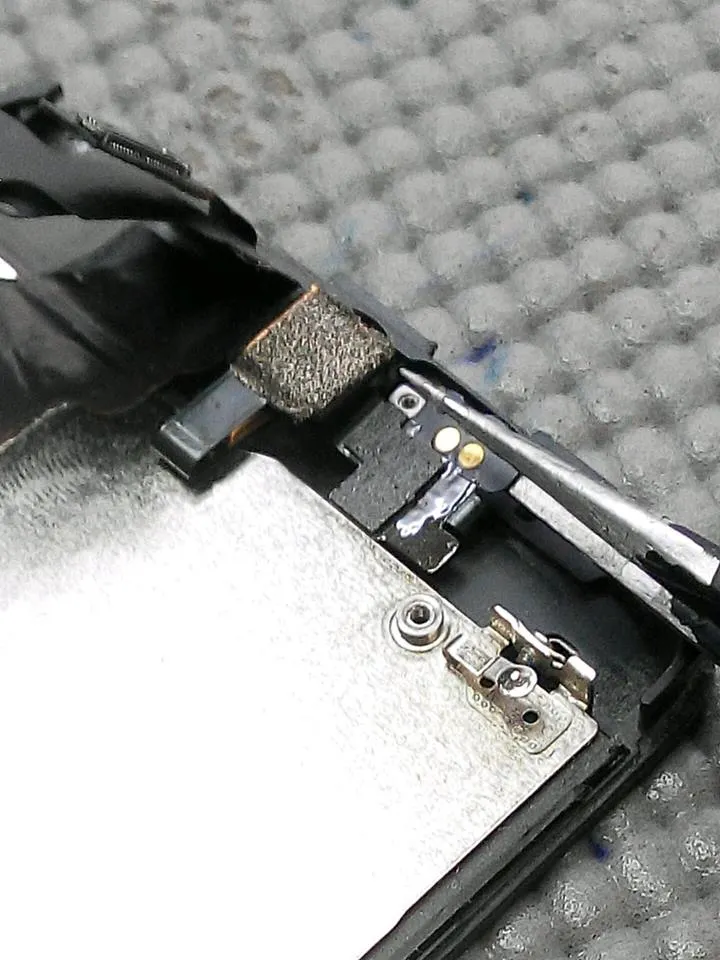

其中在右上角,這顆螺絲是無磁性的,同它的螺牙持長

vocus|新世代的創作平台

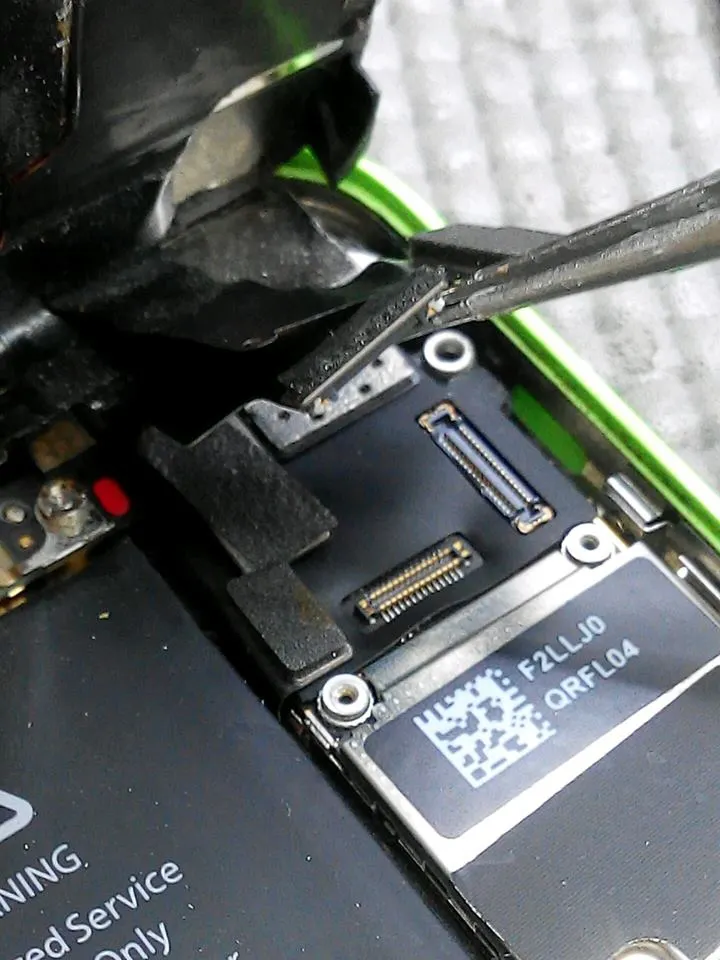

用攝子將三條排線,分別拆開,分別是觸碰、顯示、視訊

vocus|新世代的創作平台

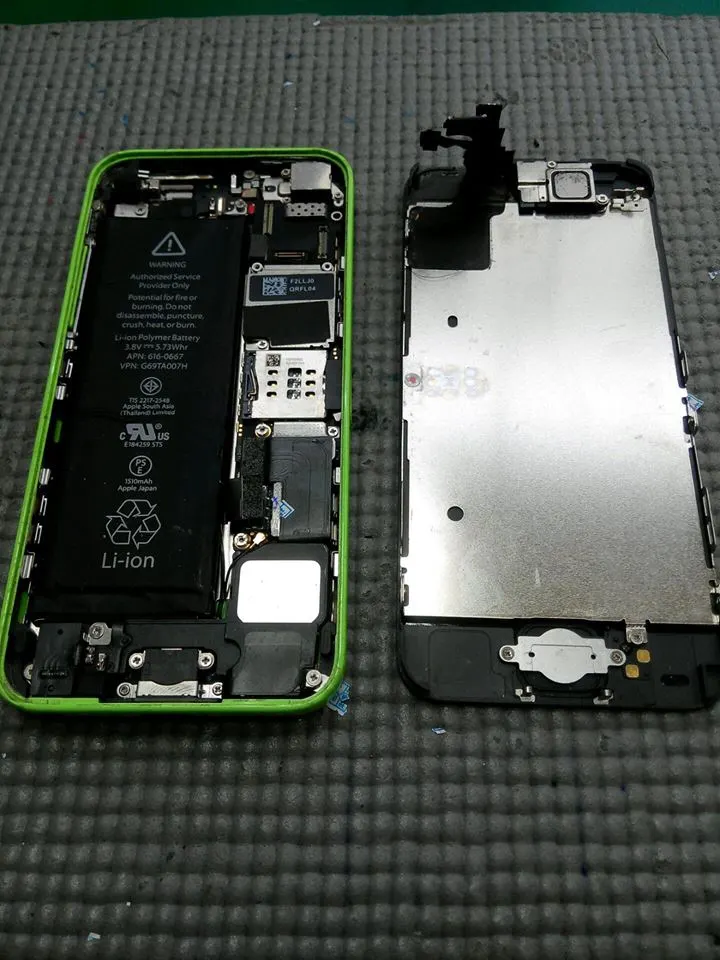

面板與主機分離

vocus|新世代的創作平台

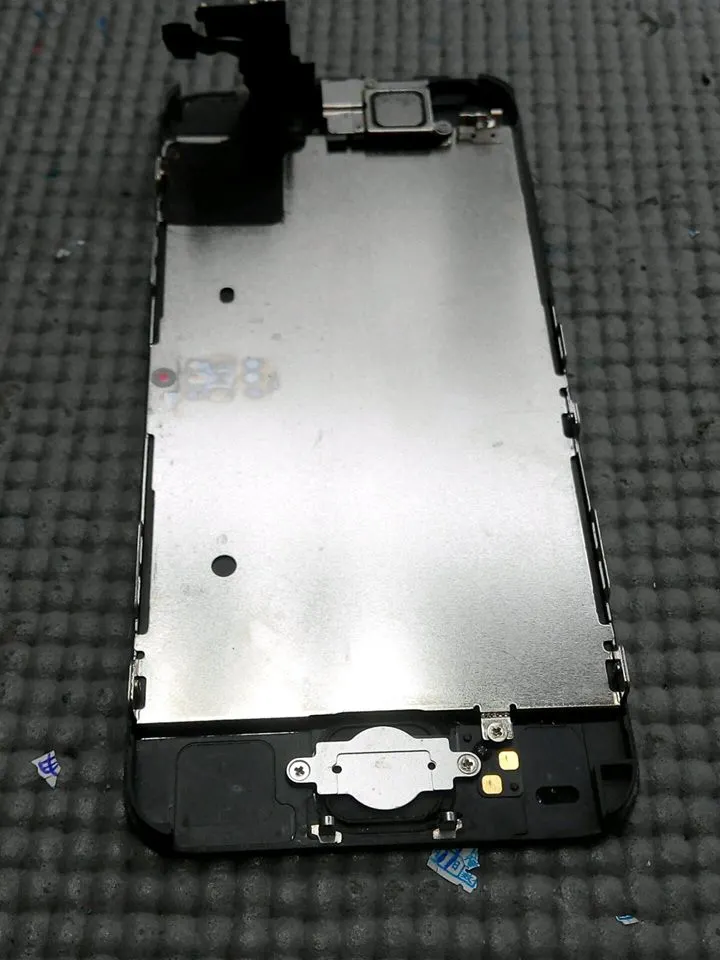

看起來似乎曾經還泡過水,接下來要將返回鍵、支架反光板、視訊模組,共計十顆螺絲解開

vocus|新世代的創作平台

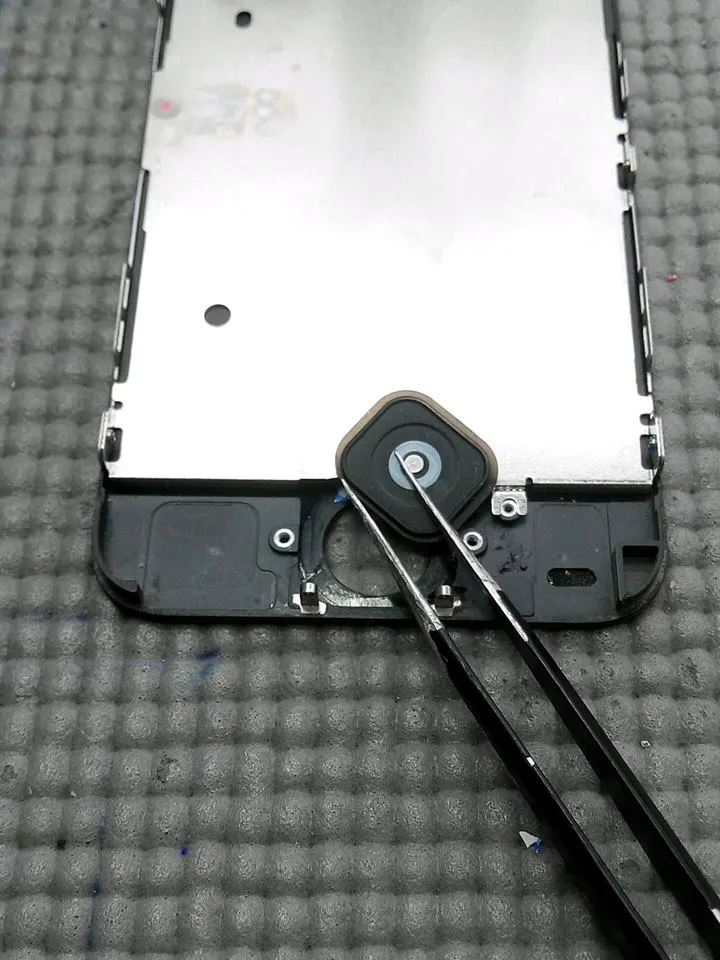

將HOME鍵移除(二顆螺絲、反應鍵、HOME鍵)

vocus|新世代的創作平台

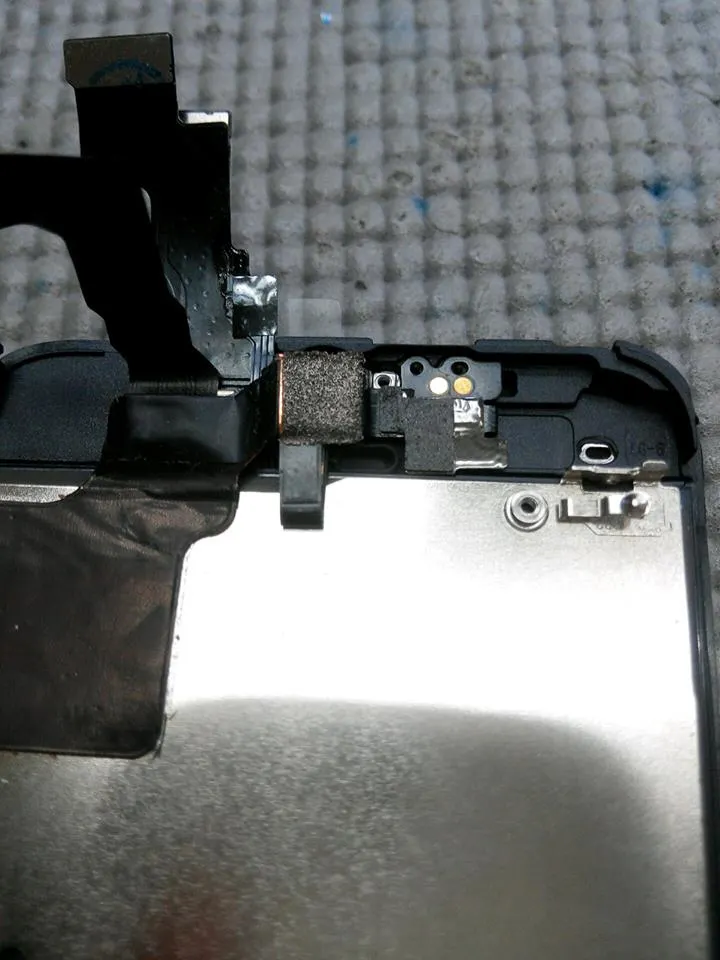

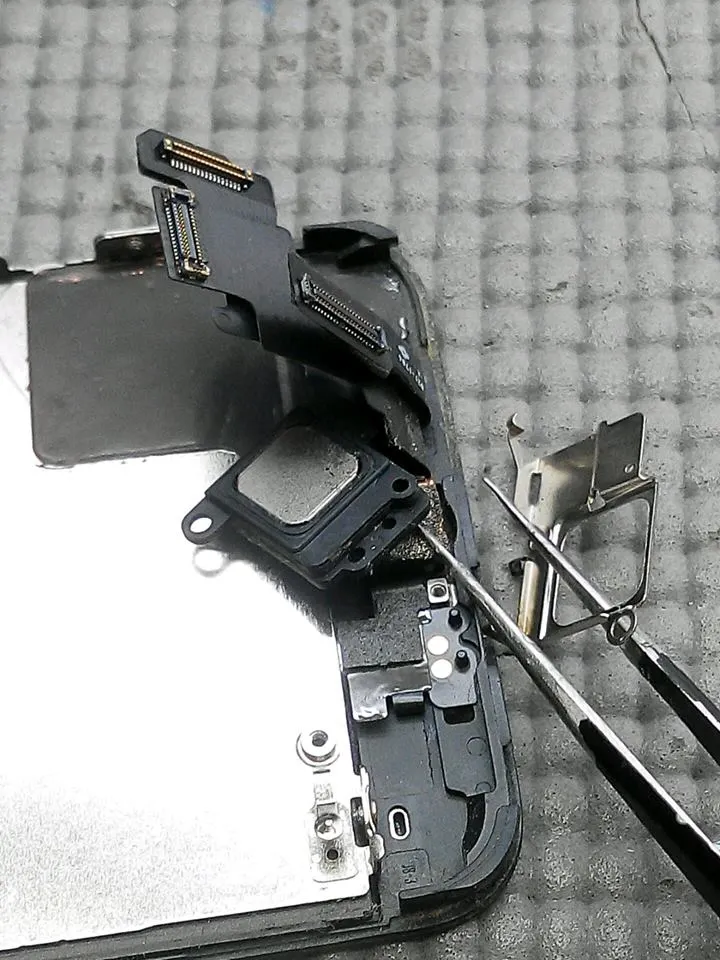

將上半部零件卸下(二顆螺絲、聽筒、固定支架、視訊模組)

vocus|新世代的創作平台

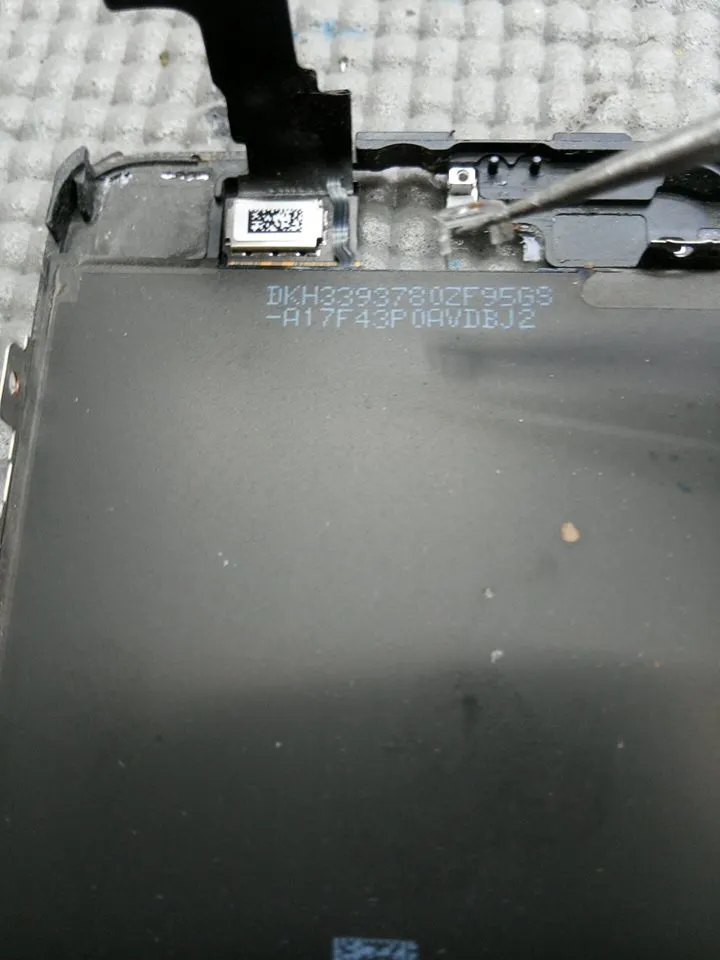

視訊模組與面板,有上貼合膠,取下時需要一點巧勁,但不要將排線弄斷

vocus|新世代的創作平台

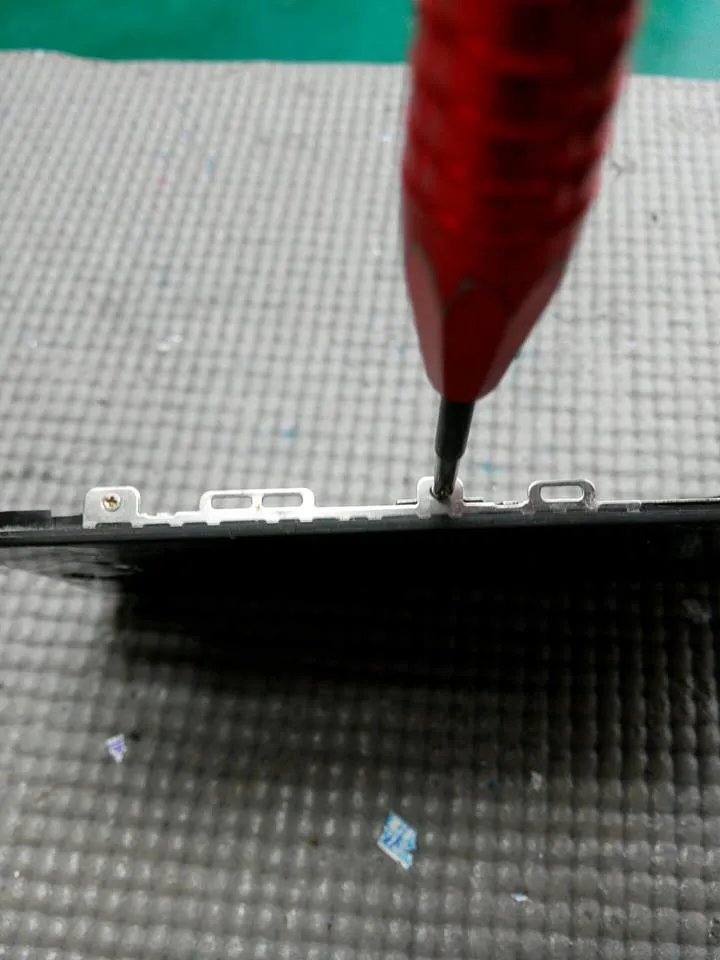

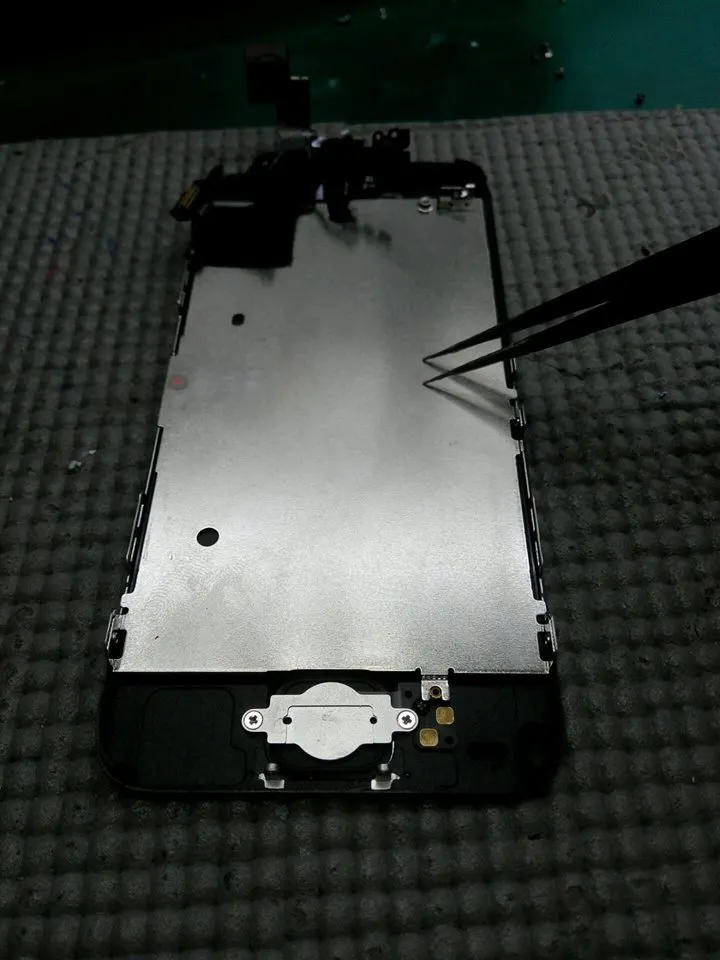

反光支架板(左右二側各有二顆螺絲、上下各一顆)

vocus|新世代的創作平台

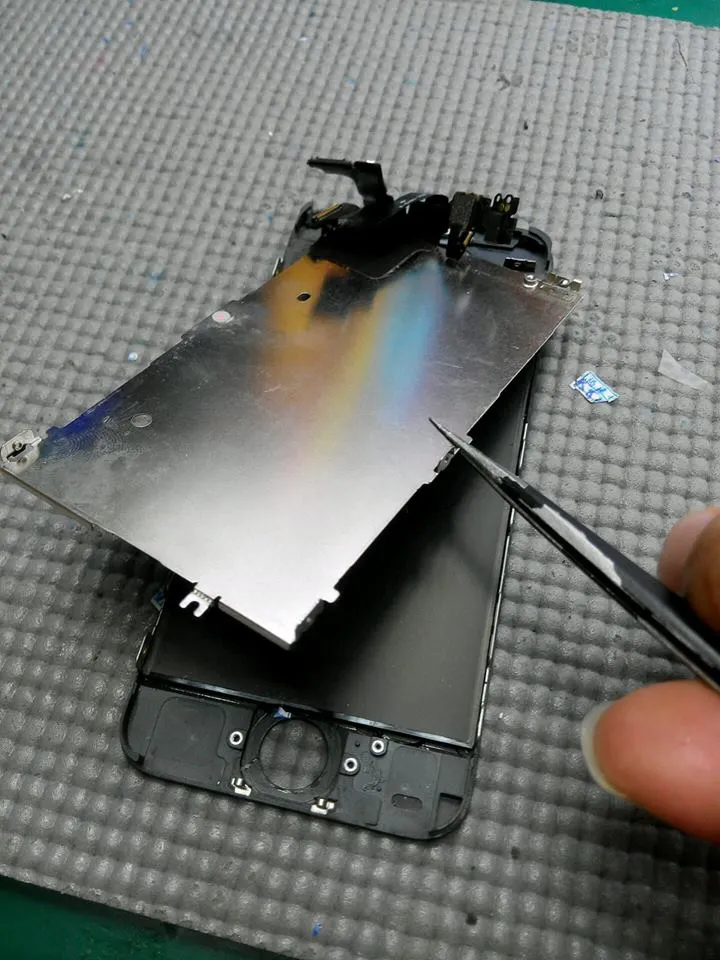

將反光支架板取下

vocus|新世代的創作平台




最後在將固定鏡頭用的膠塑環取下,通常會有二顆,一個圓型、一個四方型,但機主摔的比較嚴重,導致其中一個遺失了

(沒有也無所謂,裝的好,並不影響使用)

vocus|新世代的創作平台

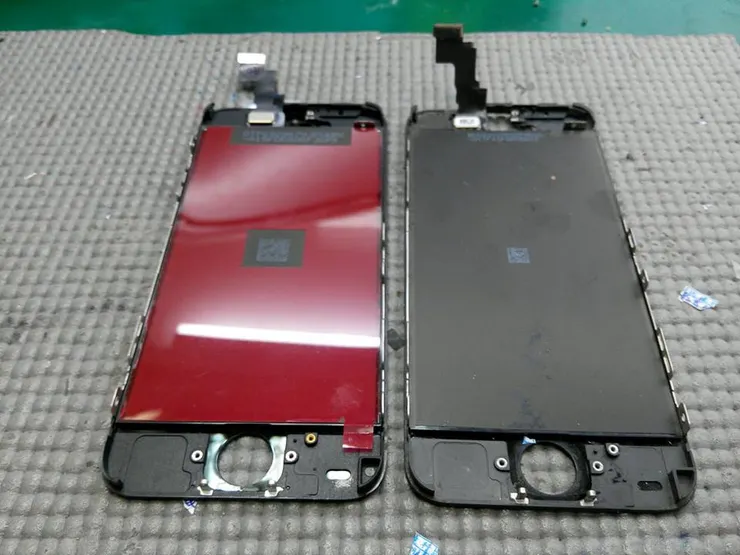

左邊是新的觸碰面板、右邊是摔壞的,接下來就是將零件移植到新的面板上了

vocus|新世代的創作平台

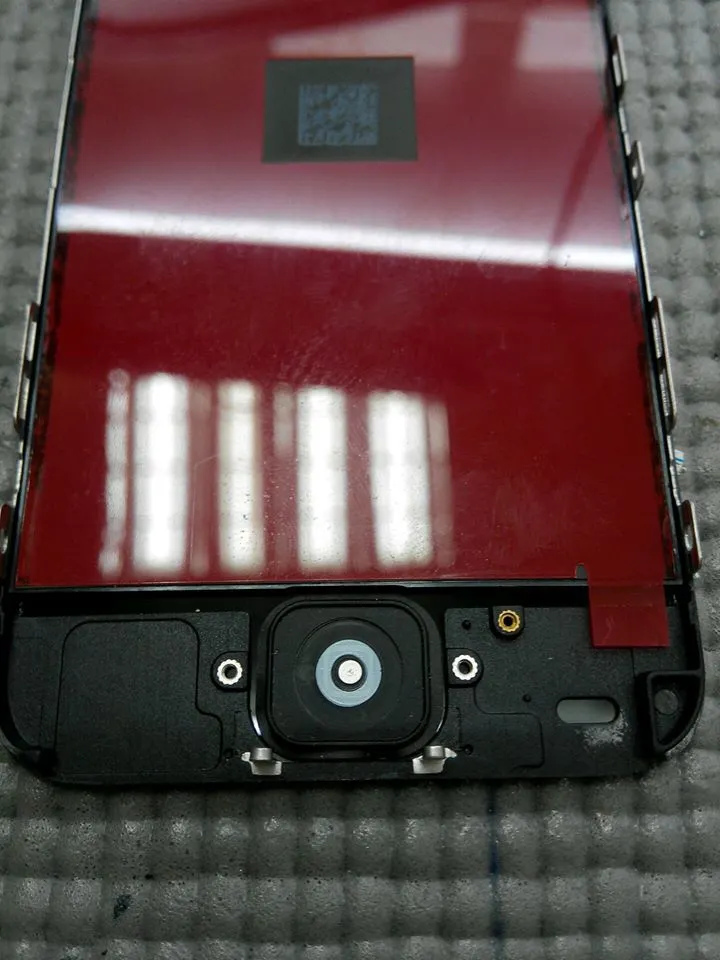

將HOME鍵接上,確定擺在正中央

vocus|新世代的創作平台





將返應鍵接上

vocus|新世代的創作平台

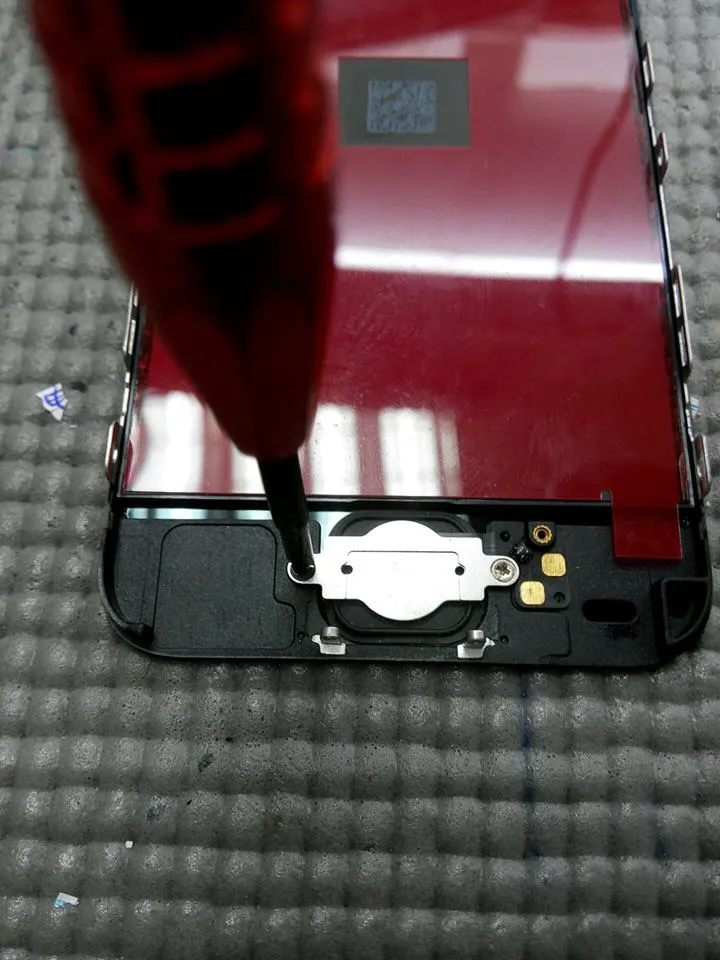

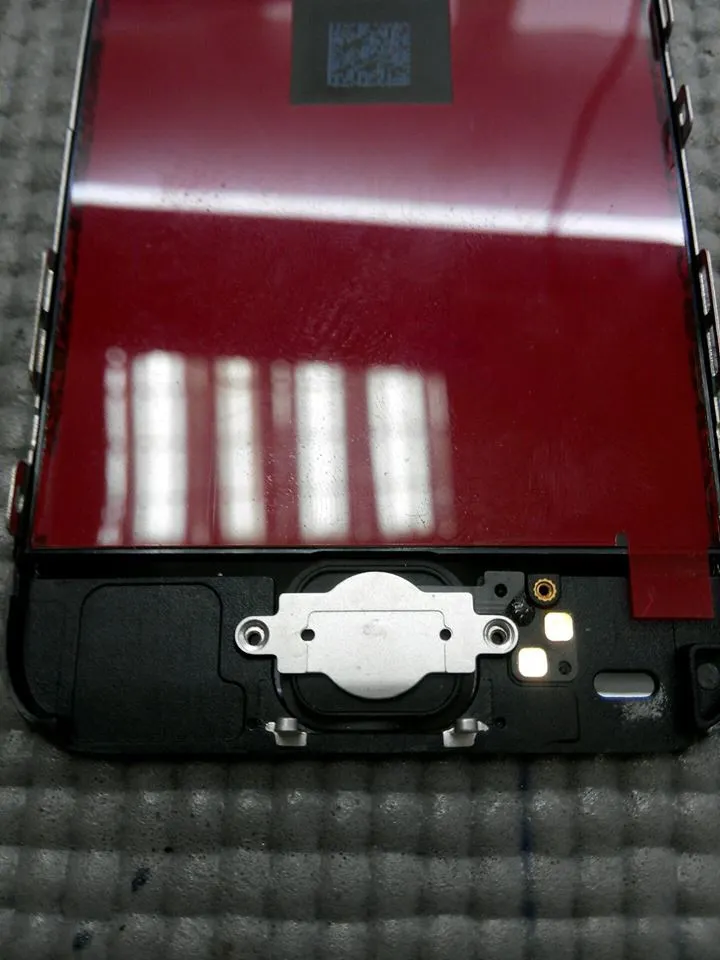

反應鍵暨HOME鍵,固定螺絲鎖上

vocus|新世代的創作平台




在將僅有的膠塑固定環黏上

vocus|新世代的創作平台

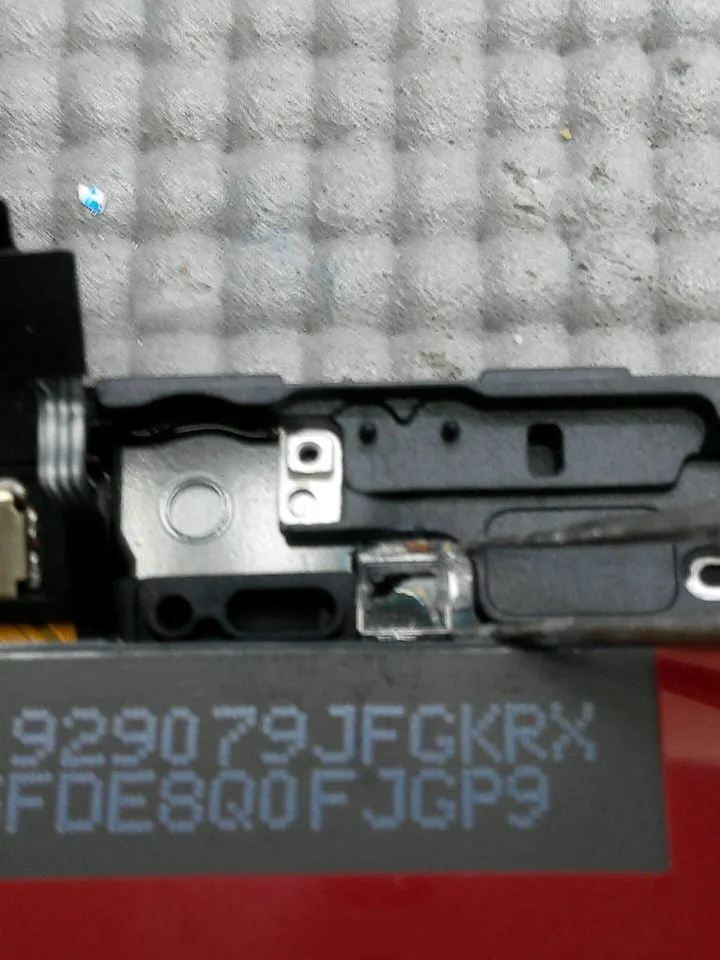

將反光支架板接上,在確認是否孔距正常,最後把左右上下,共計六顆螺絲鎖上

vocus|新世代的創作平台



將視訊模組接上

vocus|新世代的創作平台

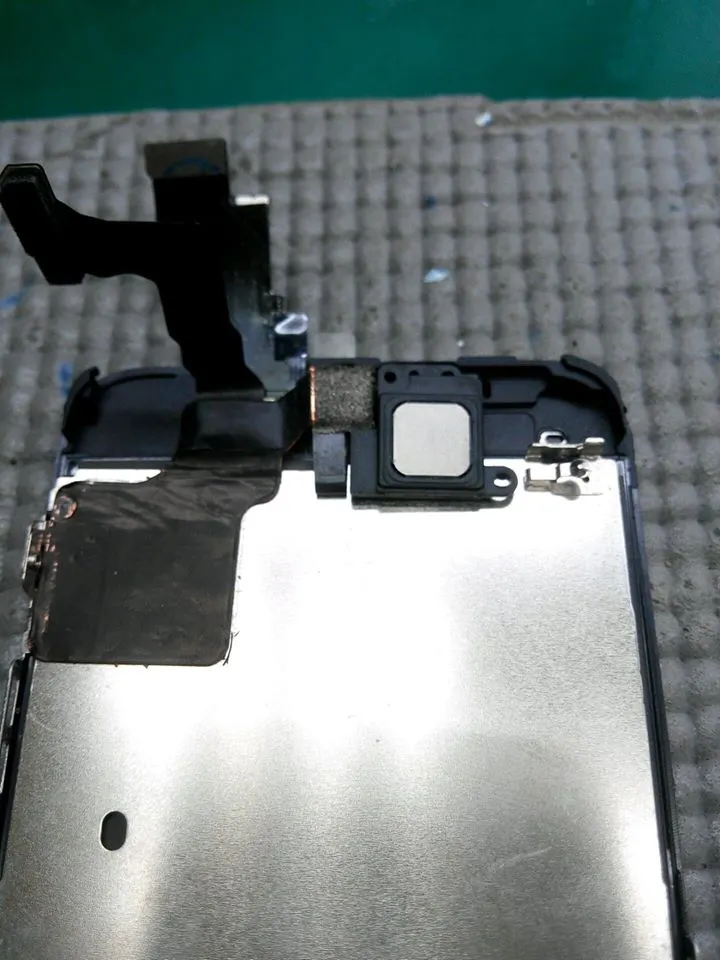

接上聽筒

vocus|新世代的創作平台

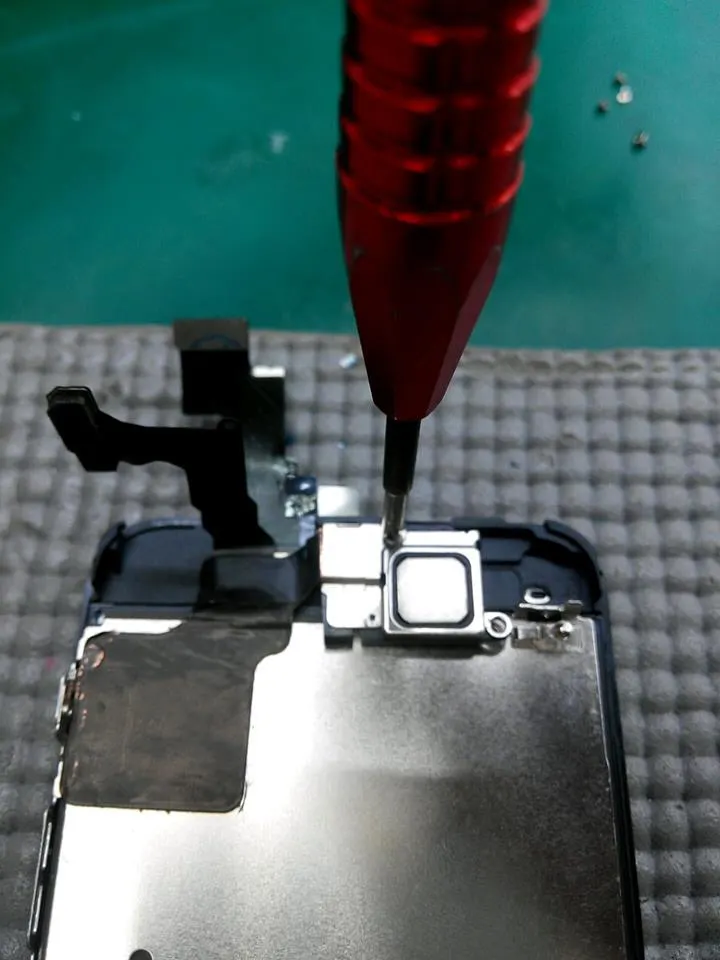

支上支架,並鎖上二顆螺絲

vocus|新世代的創作平台

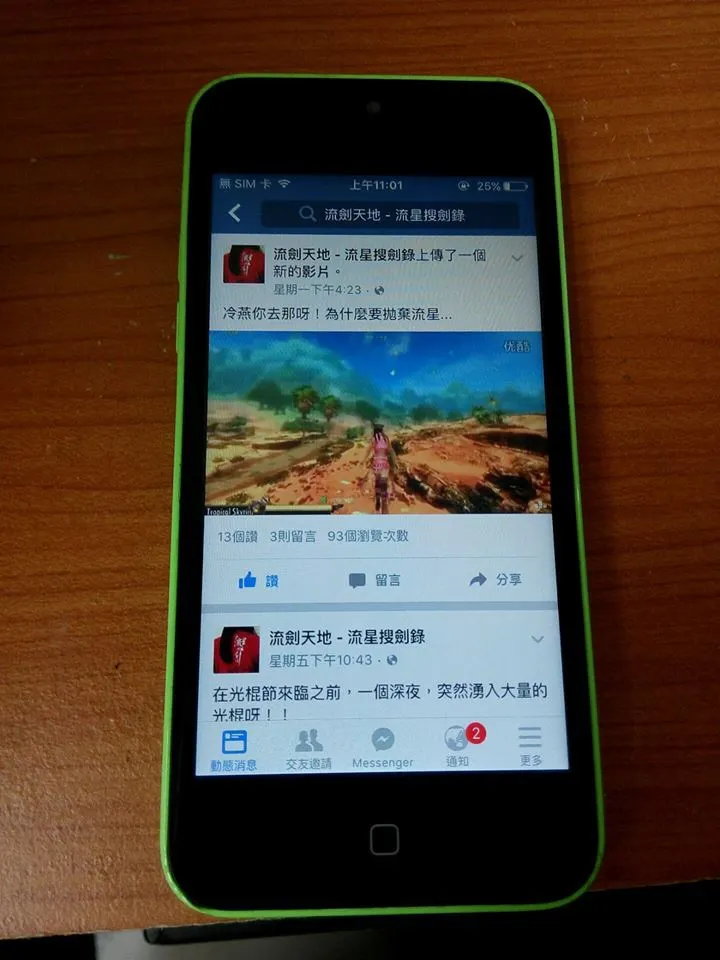

最後將電源、面板與主機連接,在部剩下的螺絲鎖上,開機!
