各位好，我是台灣黑手，黑手的黑，黑手的手， 好一段時間沒寫文章了，確實現在沒什麼時間寫，也沒太多時間修手機，那不是重點...

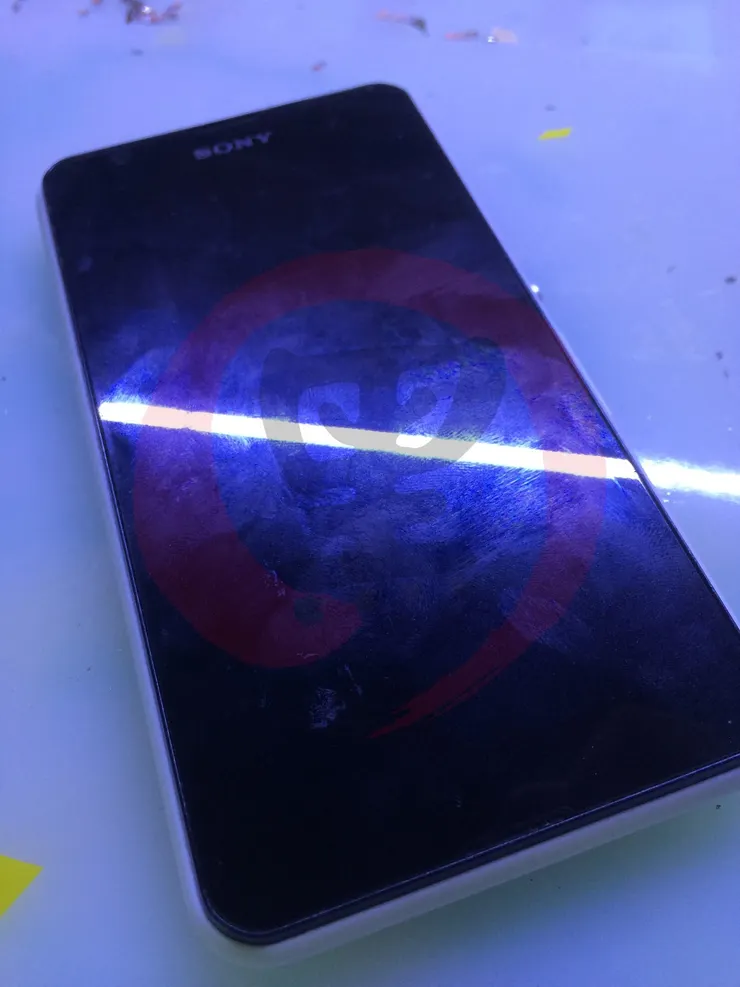

Sony Xepria E4g 的手機，是 2015 年 4 月的機款，機齡不算舊，但也並非高階款手機，只能算是入門款的，些許有些維修經驗的，都會知道在安卓手機，大部份充電孔都可以做更換，而並非一定要換掉整組尾插，Samsung 或 HTC 等等都是
Sony 系列中，也有類似的，不過 E4G 的手機，並沒有設計尾插這個東西，而是 USB 孔是直接焊在主板上，換句話來說，它沒有另外在設計一個尾插，換句簡單的來說，就是分【可焊接】或【免焊接】

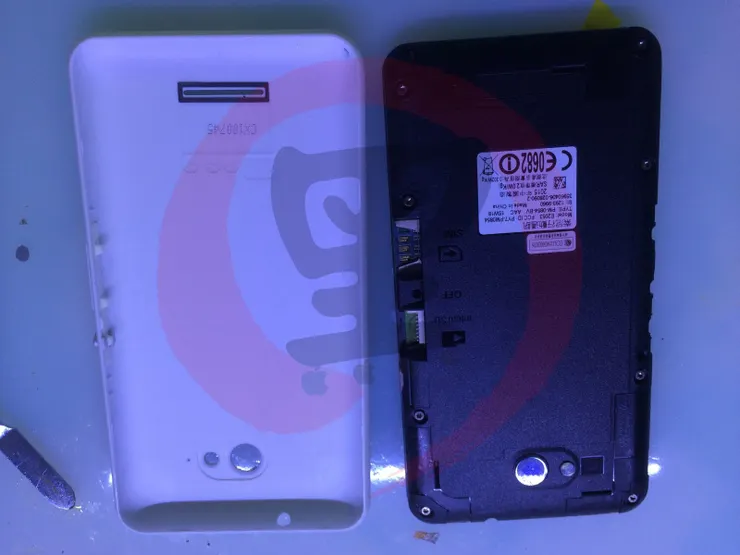

首先我們將背殼部份打開

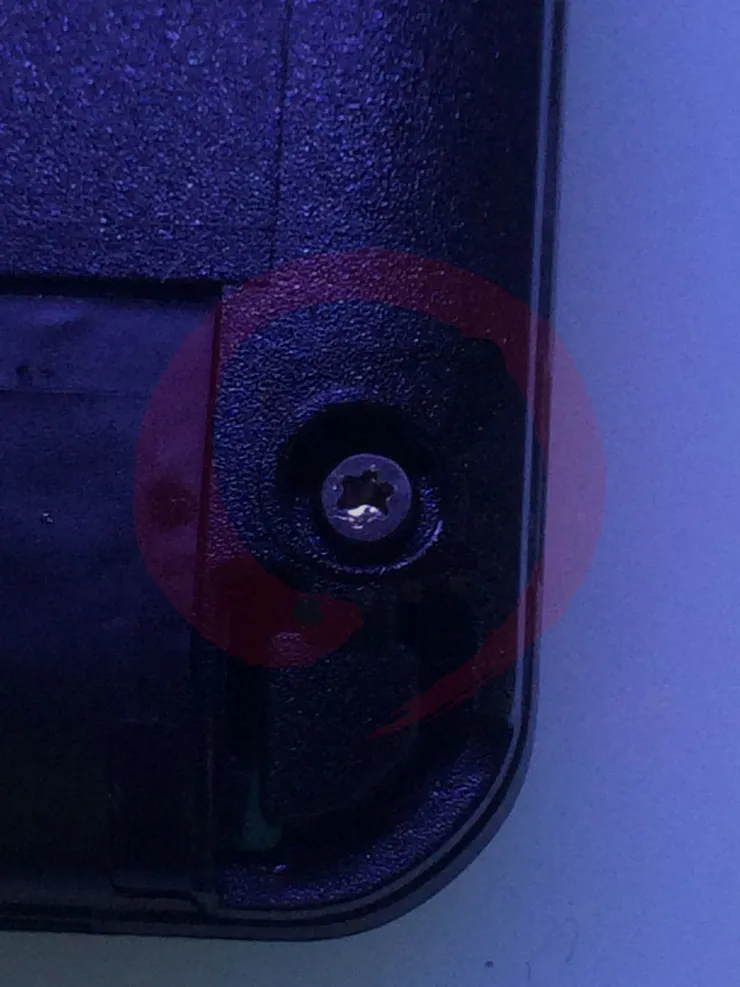

從圖片中，可以看到 Sony 採用的是這種螺絲

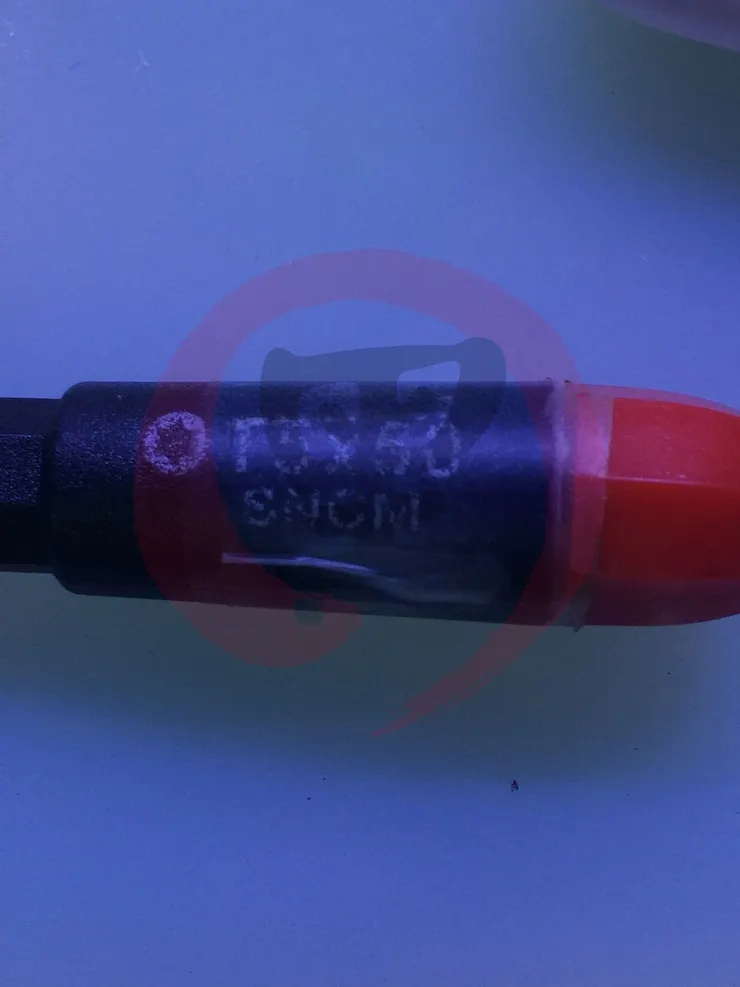

相對的，我們要使用的就是 T5 的螺絲起子

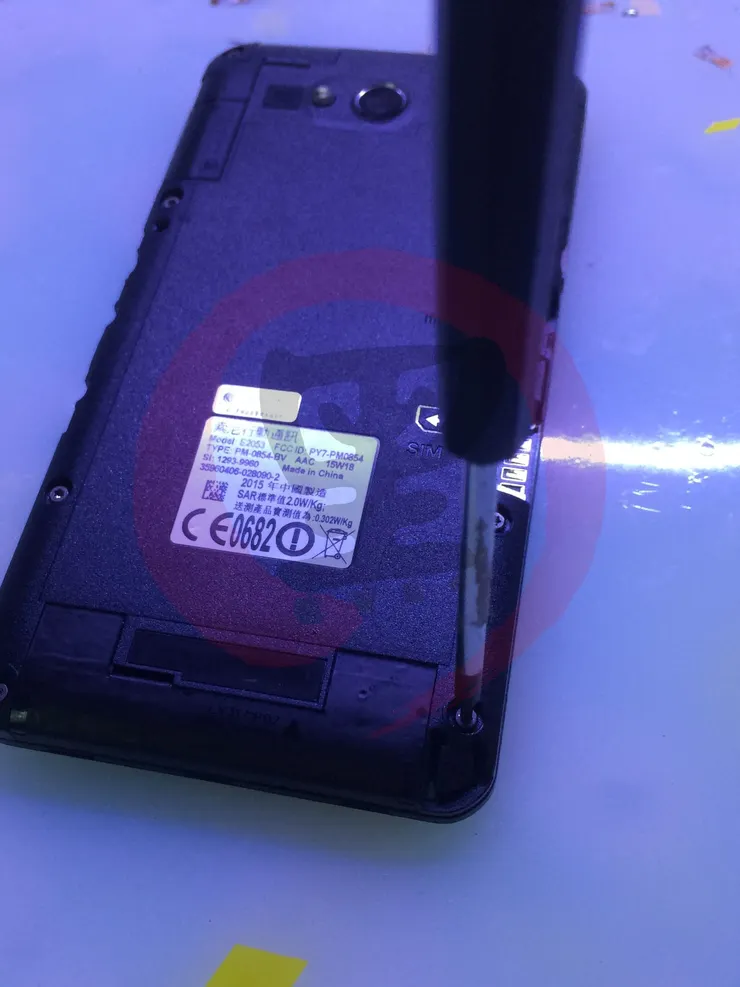

先將背殼後的所有螺絲取下，不分長短，也不分粗細，都是一樣的，丟一堆就可以了

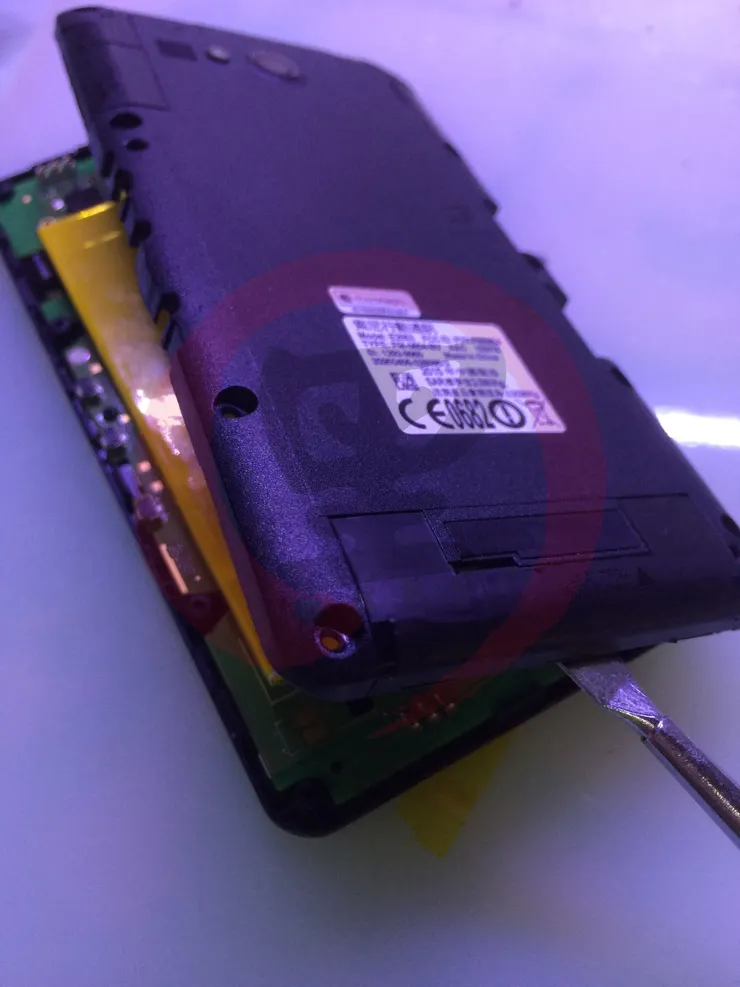

使用撬棒將其分離

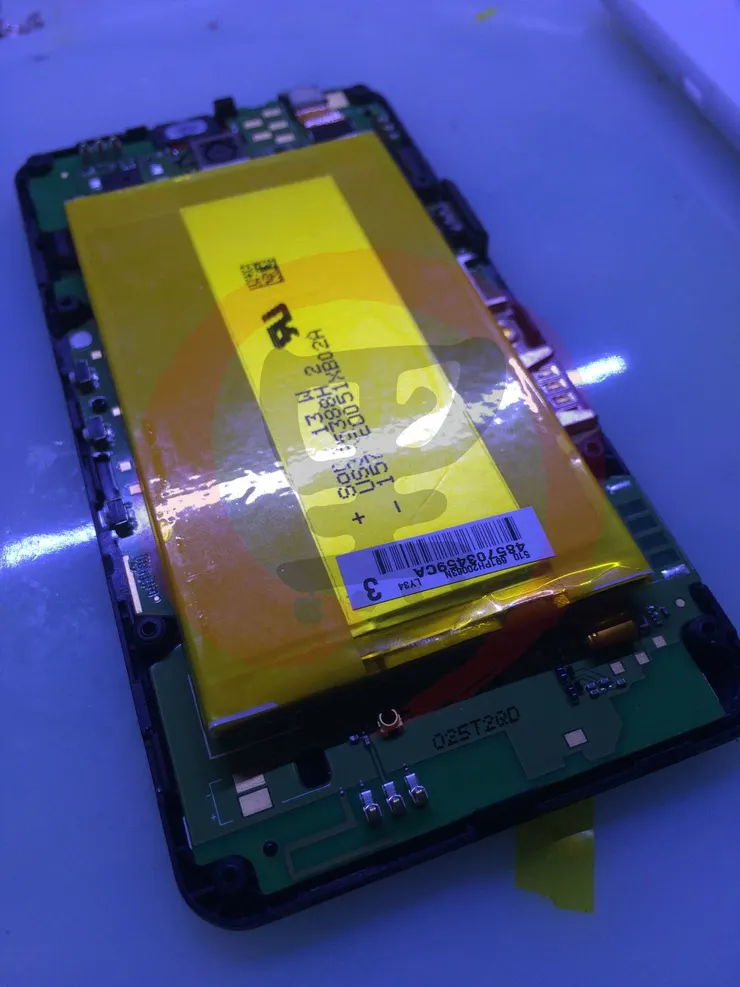

就可以看到主板的結構，中間那顆也就是 E4G 的電池

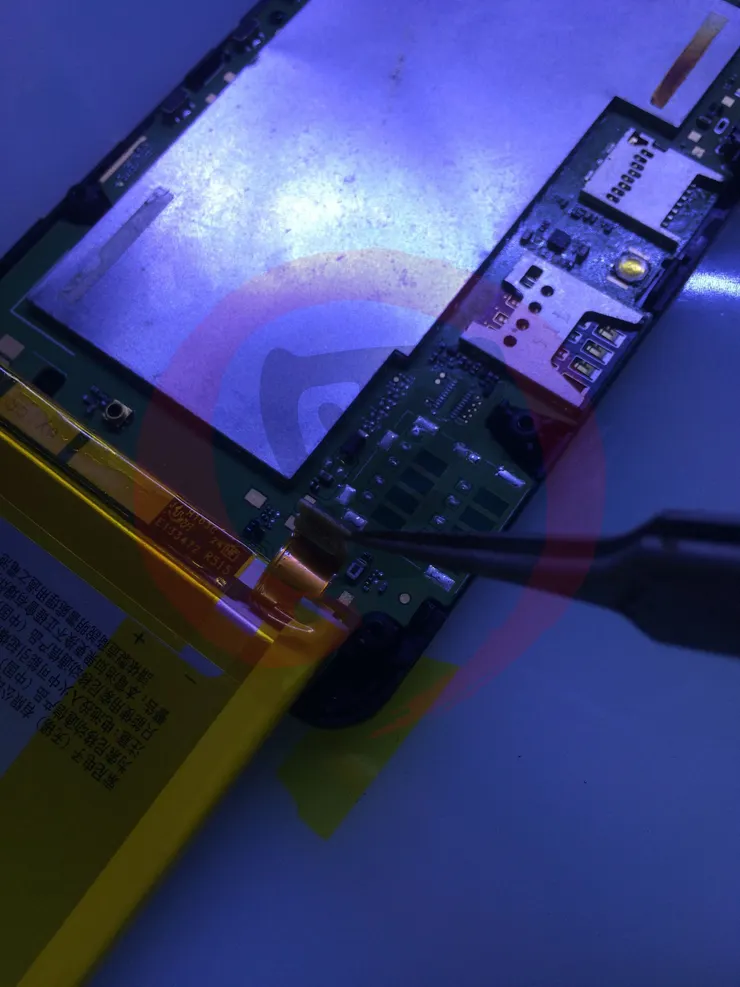

拆機前，務必先斷電，同時等待 5~10 秒

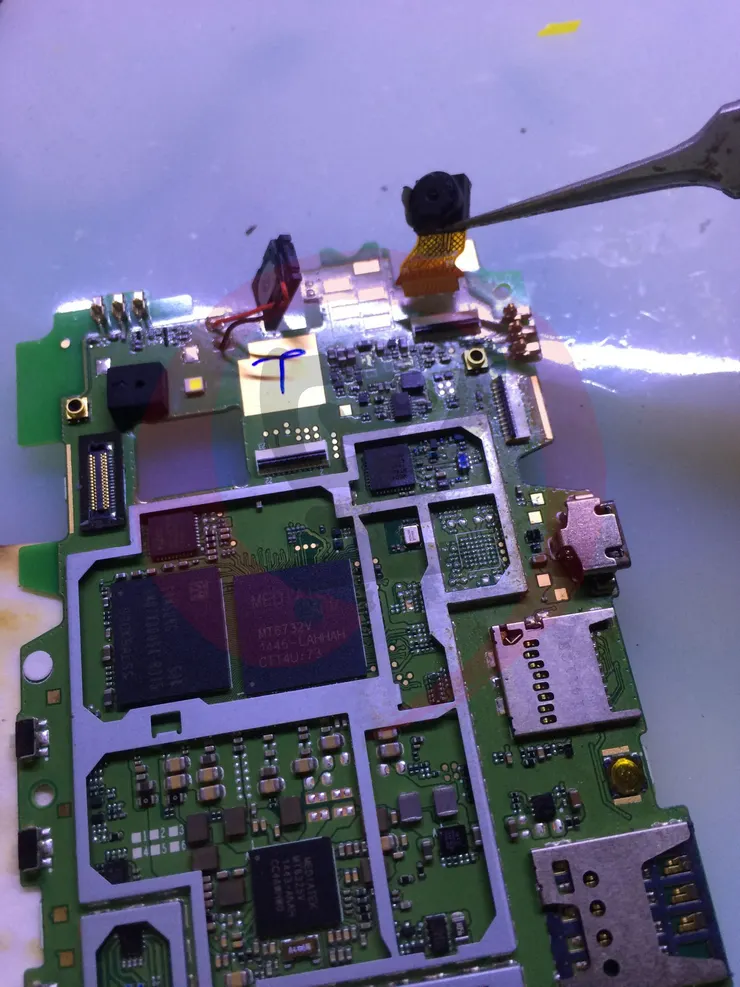

接者，我們在將其它的零組件取下，這顆是前鏡頭

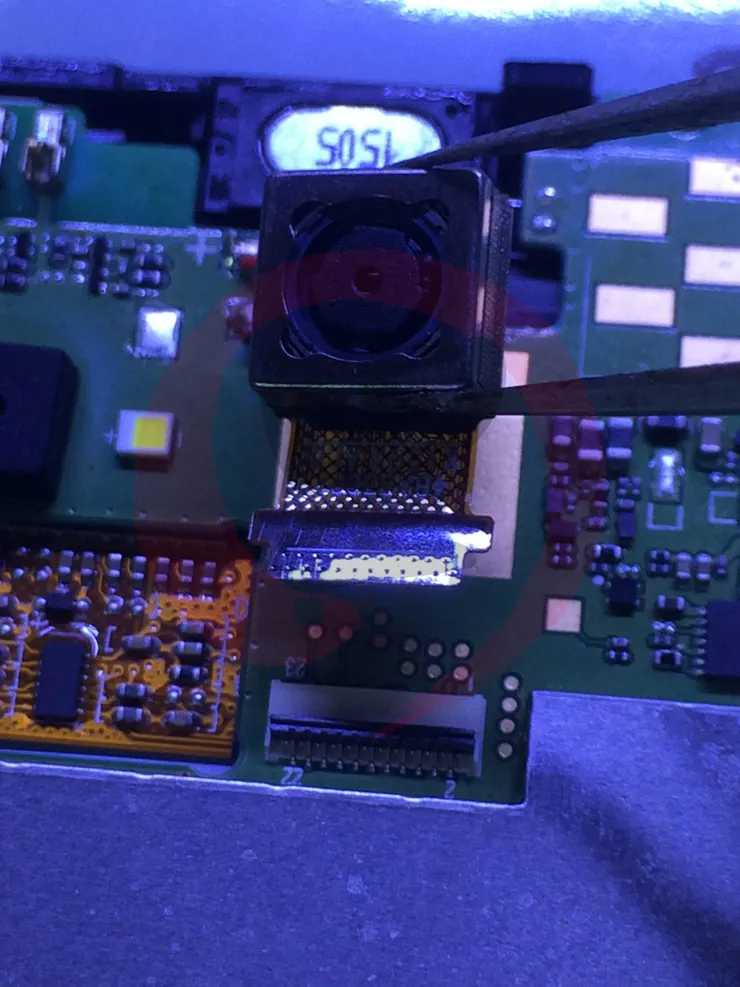

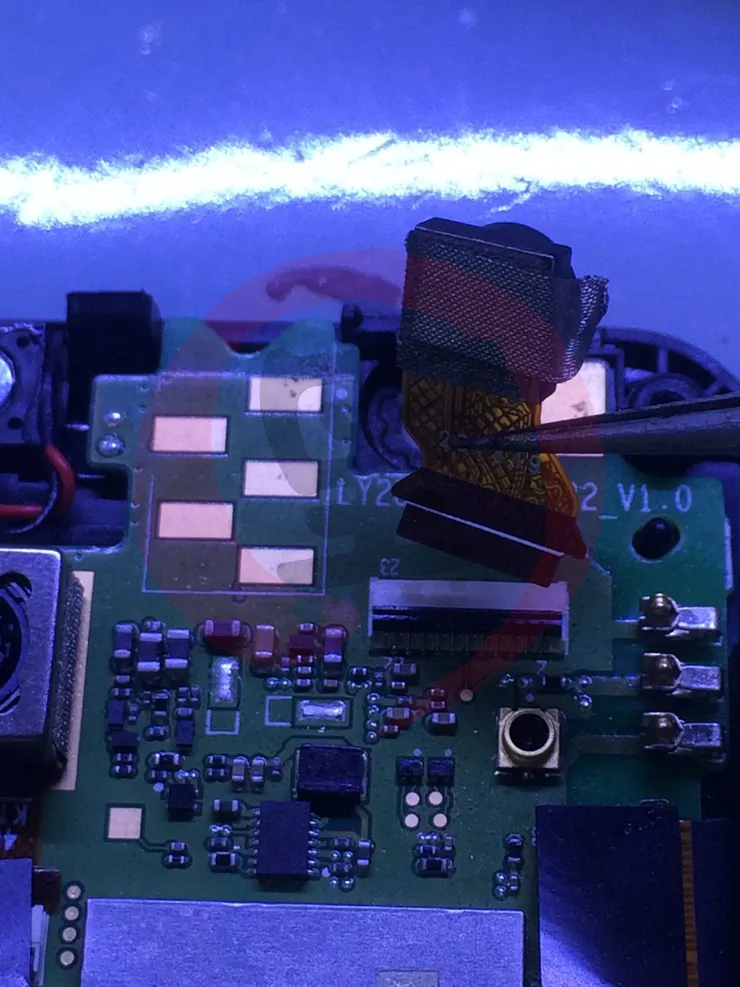

將後鏡頭取下

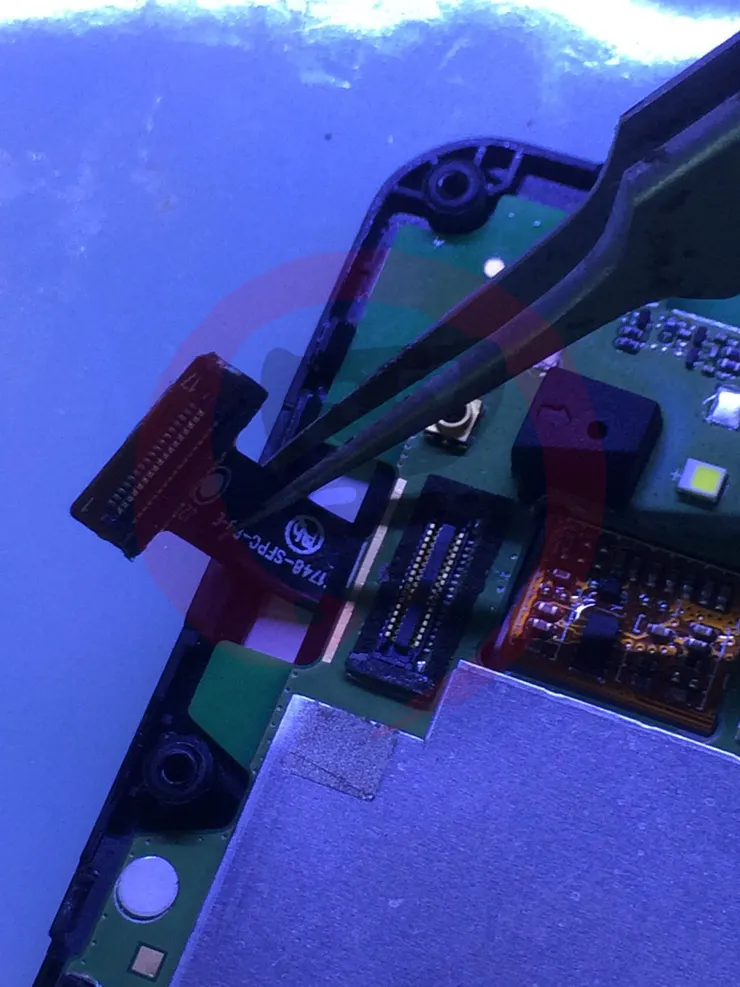

最後是液晶與觸控的連接排線

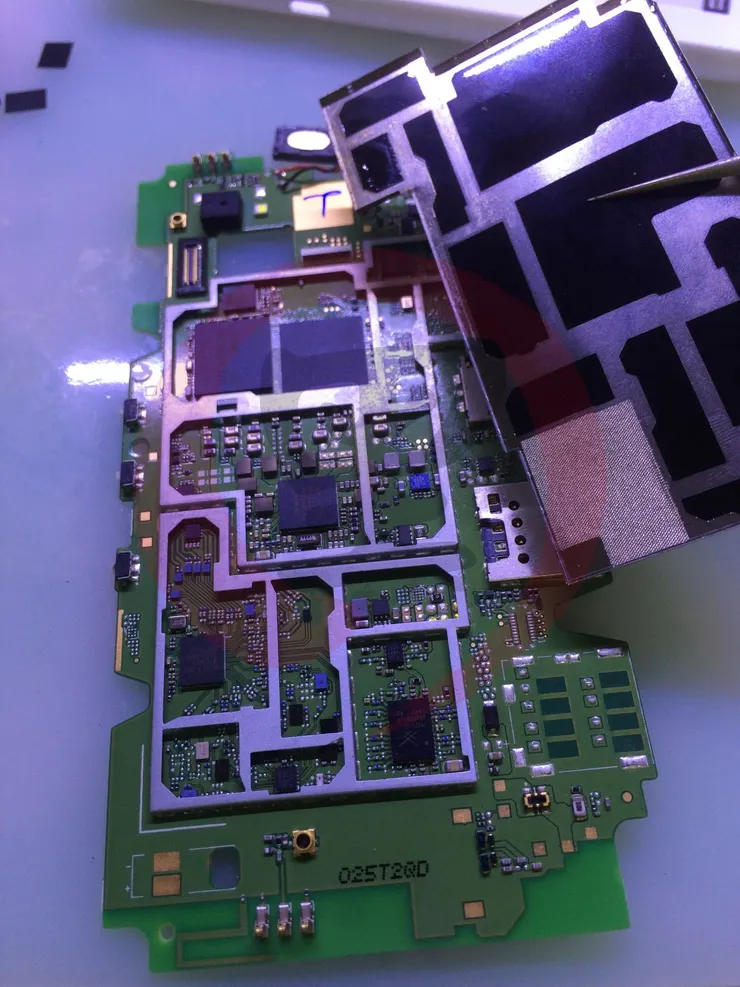

將金屬遮避板打開，可以看到整體線路的架構，跟 I Phone 相比，這個主板實在很空曠....（主板背面是空的）

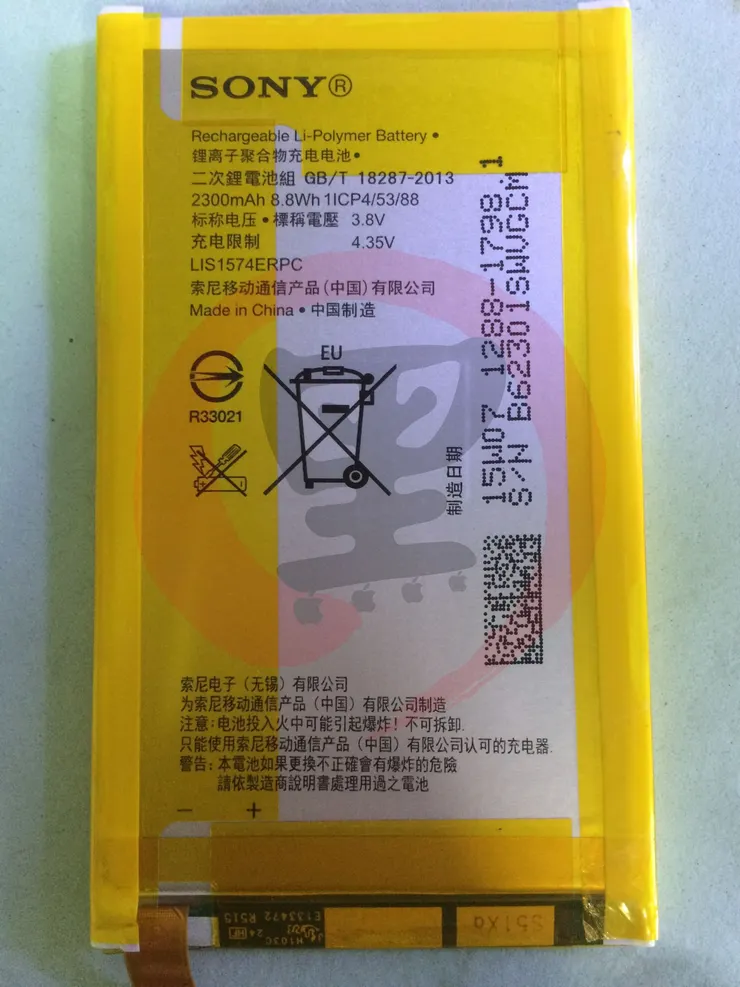

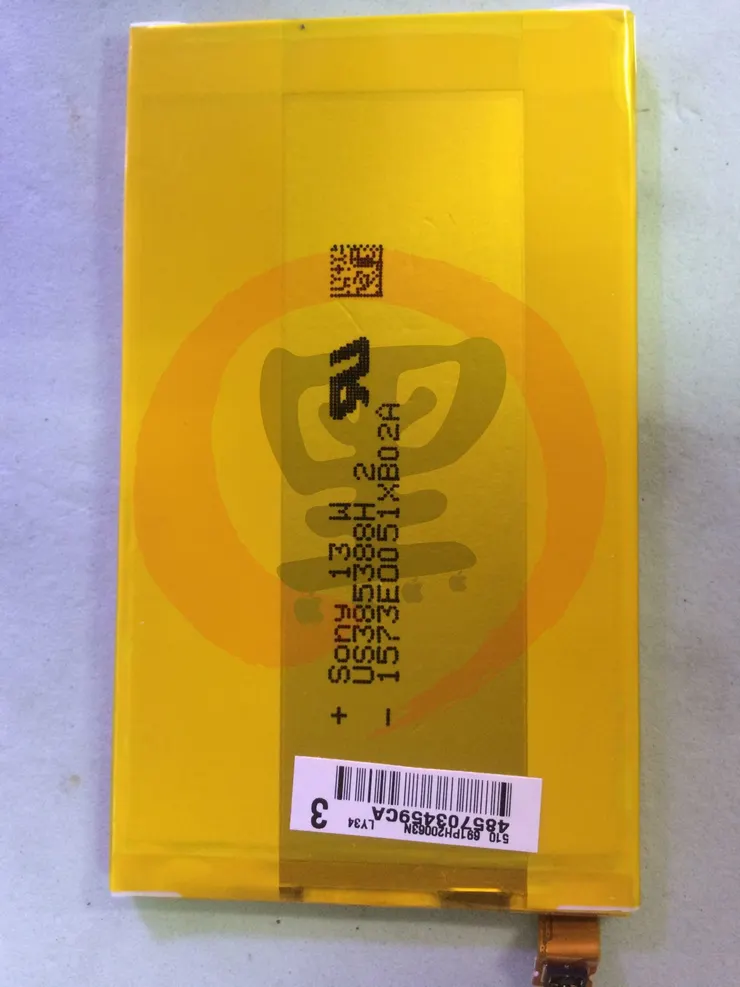

Sony E4G 電池背面
Sony E4G 電池正面

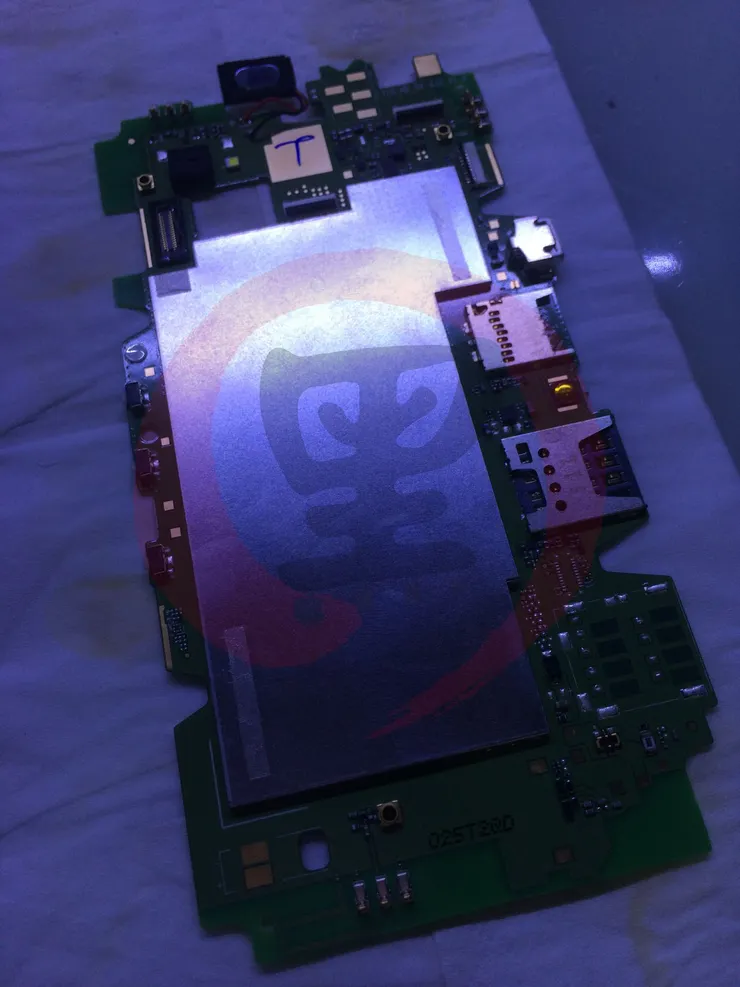

看了結構後，在將金屬遮避板裝回去

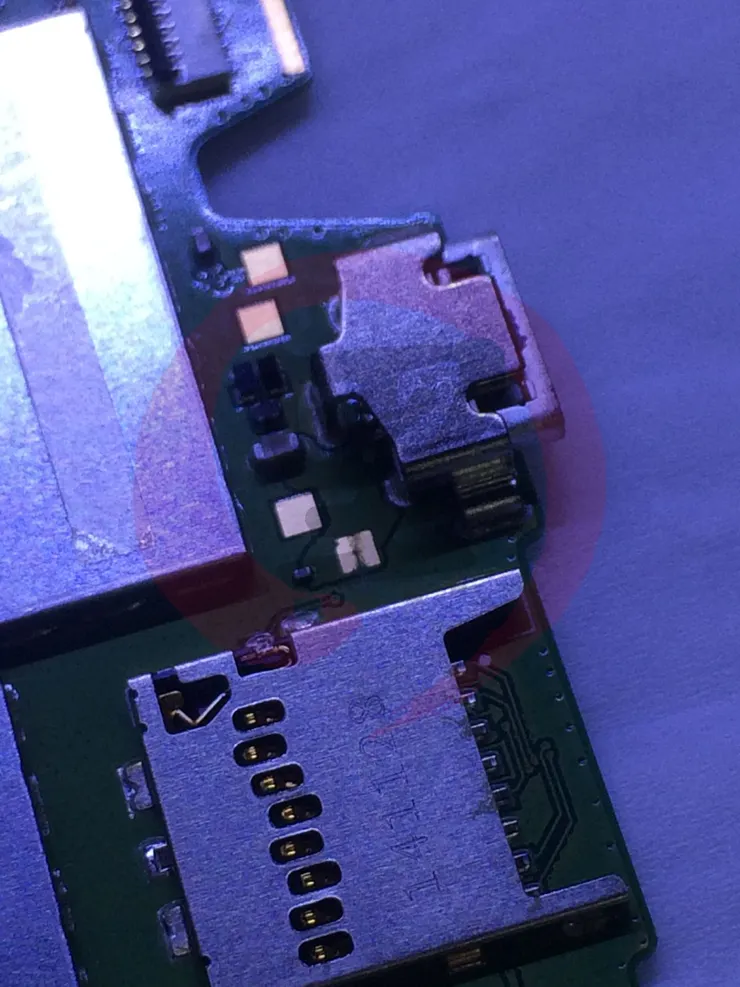

這次的重點是他它，可以從圖中看到，連接孔是直接焊在主板上，不像 Samsung 系列，雖然也是在主板上，不過卻還有一個模組，而 Sony E4g 是完全直接焊死在主板，同時在上面還有一層金屬保護

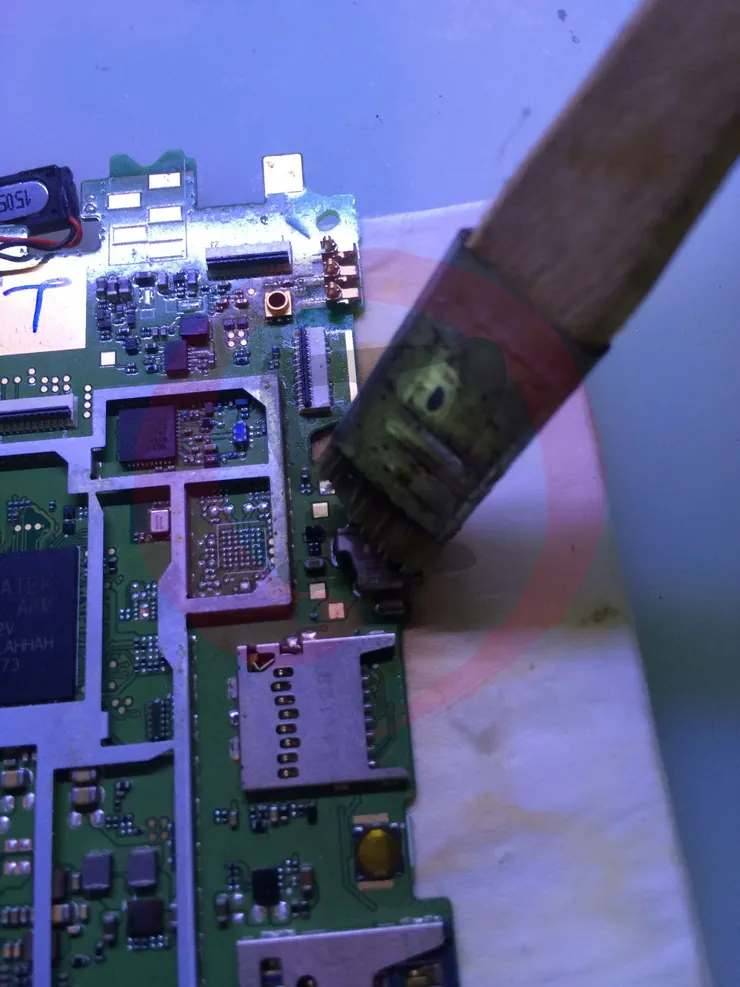

在取下 USB 孔前，我們必須先將上層取下，使用焊油平均上在加熱位置

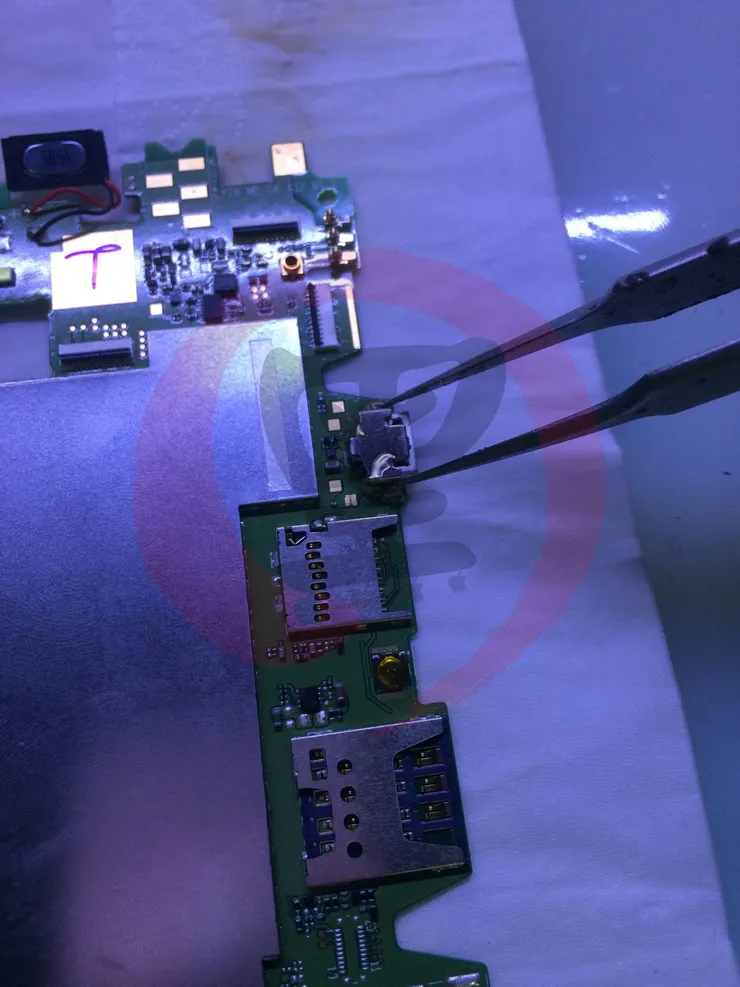

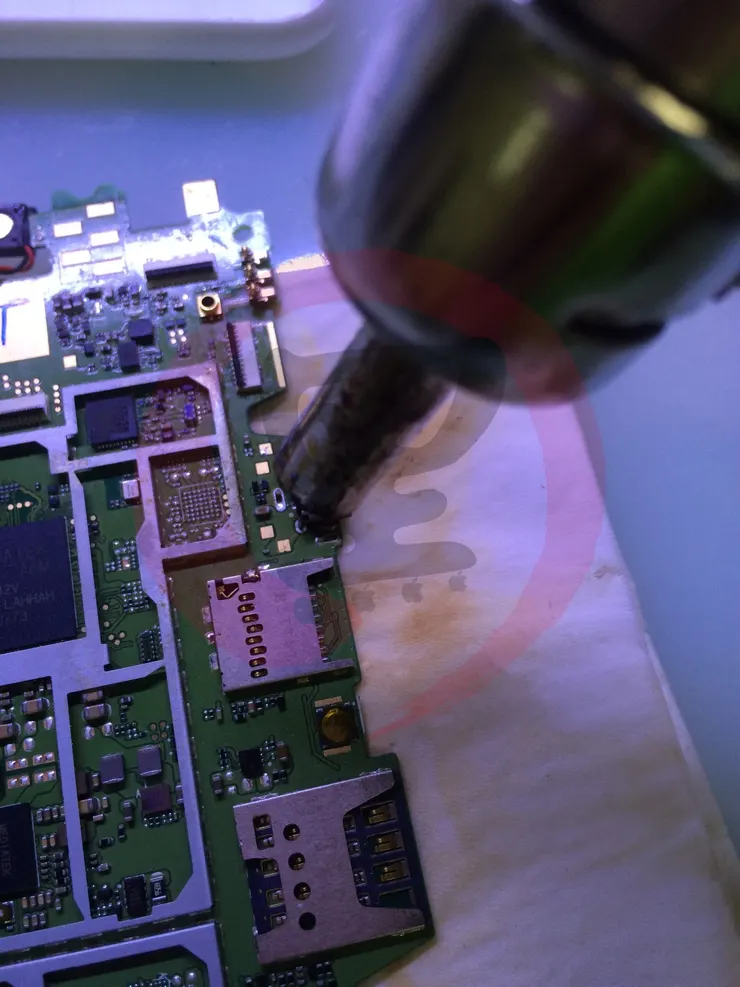

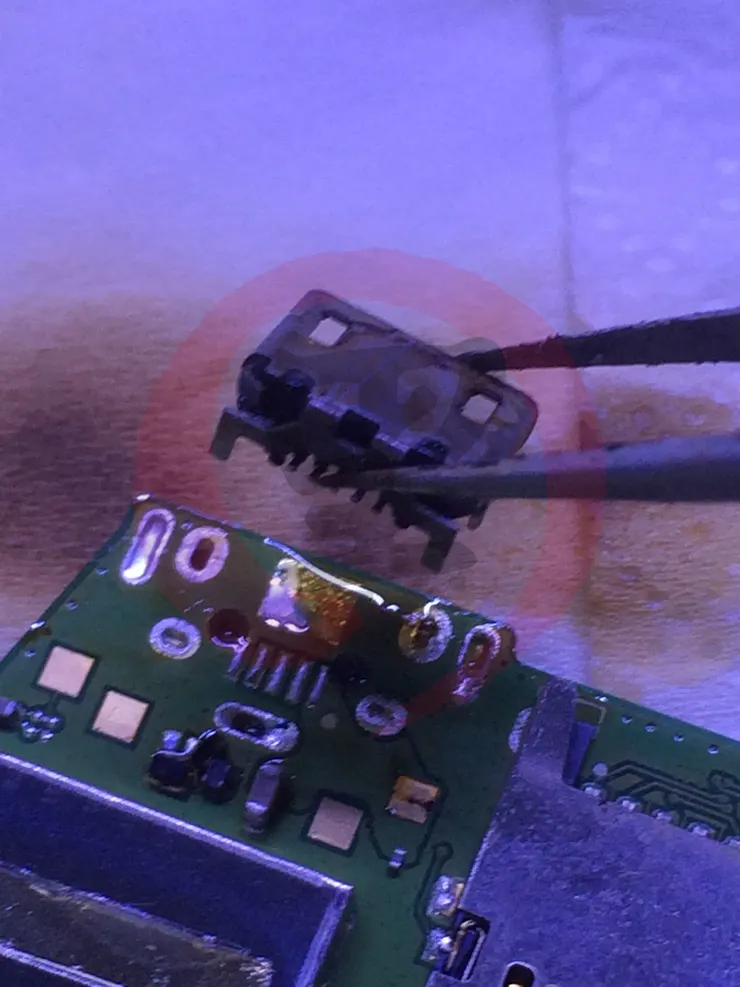

用攝子夾住兩端後，使用熱風槍快速加熱，由於 Sony 使用的錫點溫度偏高，在使用熱風槍時，溫度也必須提高
很快的就將上層取了下來

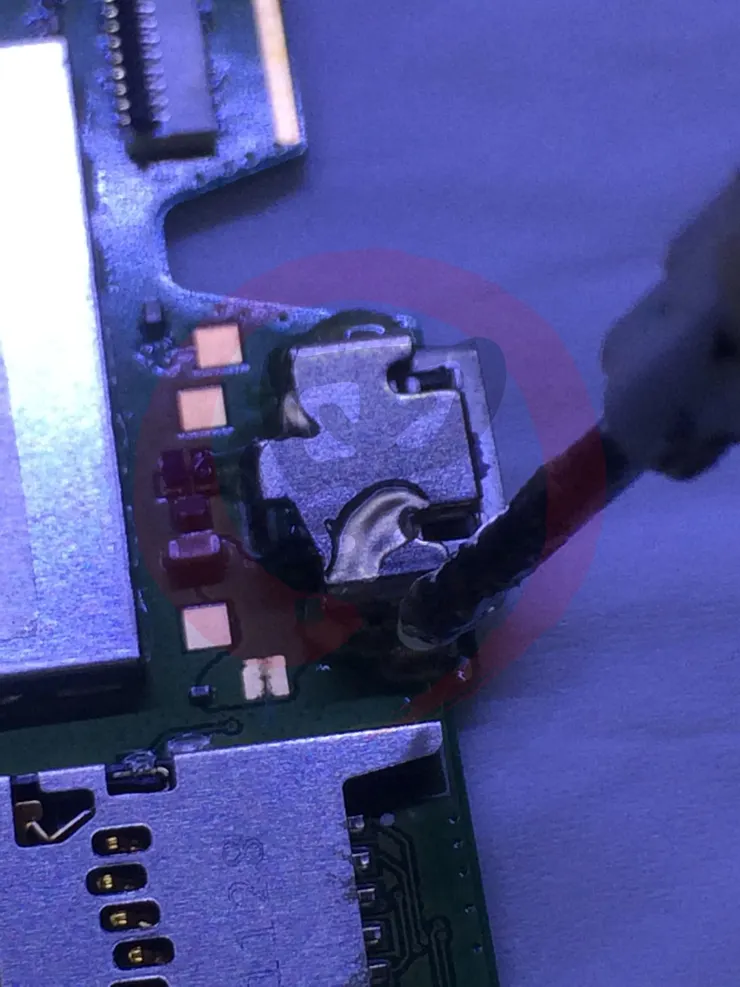

緊接者就是 USB 孔了，同樣使用熱風槍加熱

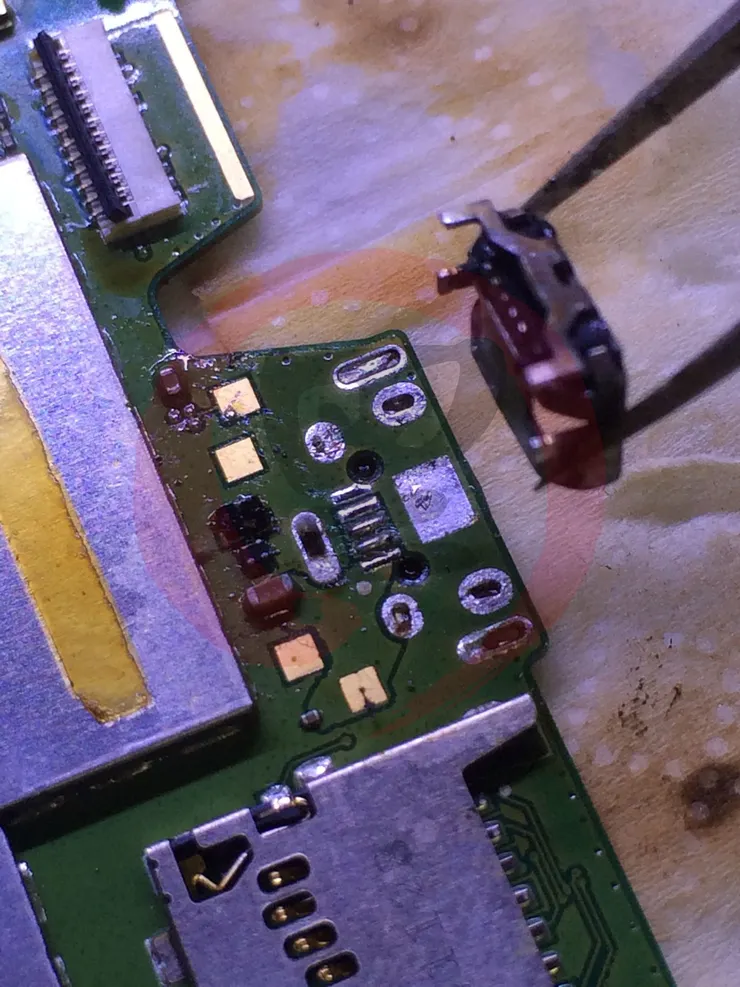

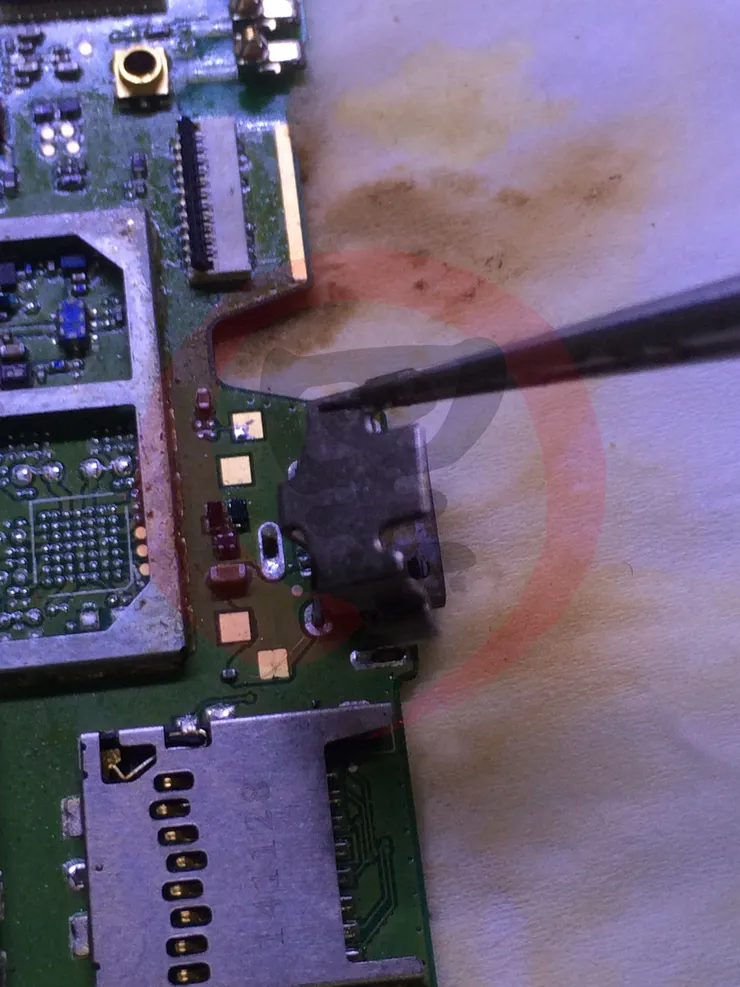

花了一點時間，同樣是取了下來

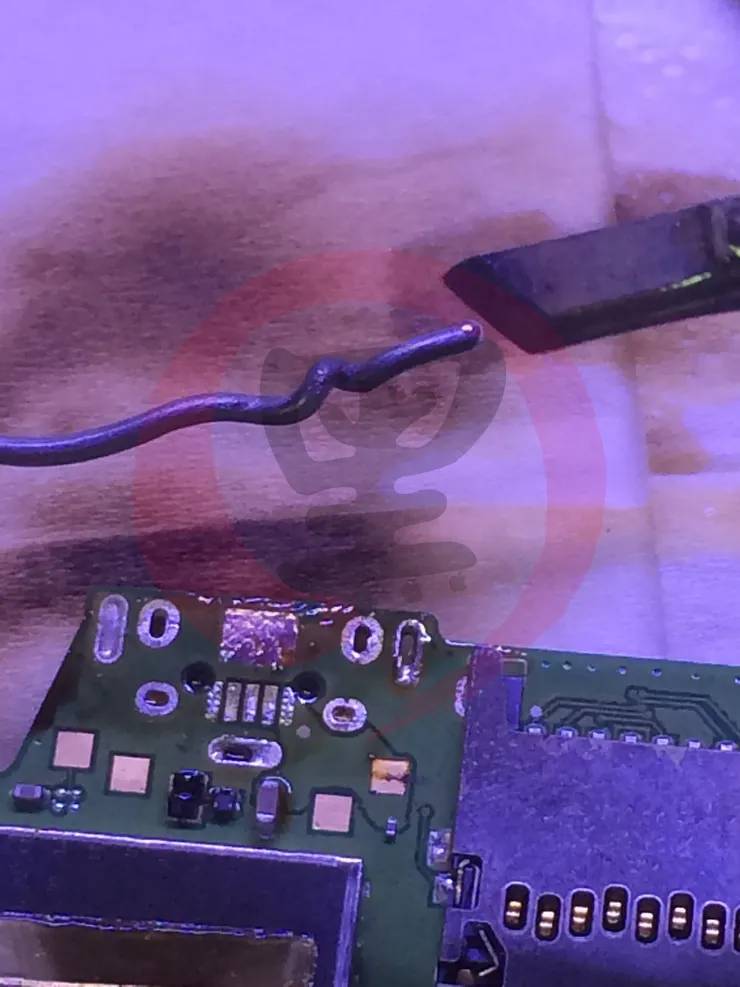

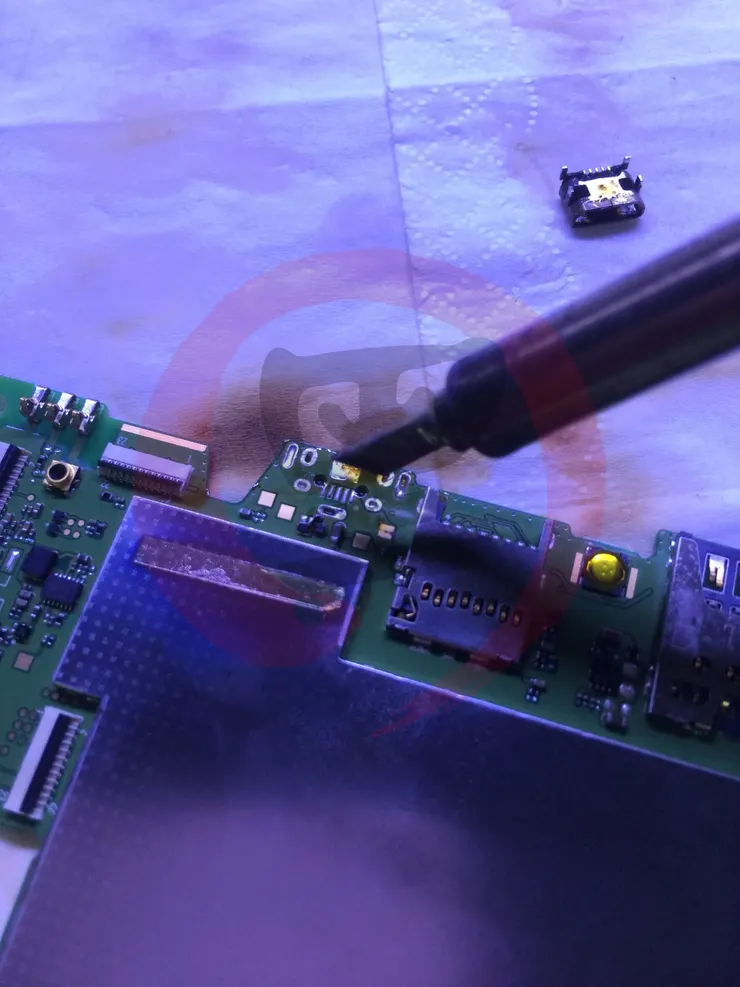

接者使用烙鐵將原先的高溫錫給托平，同時將孔中的錫都給吸出來

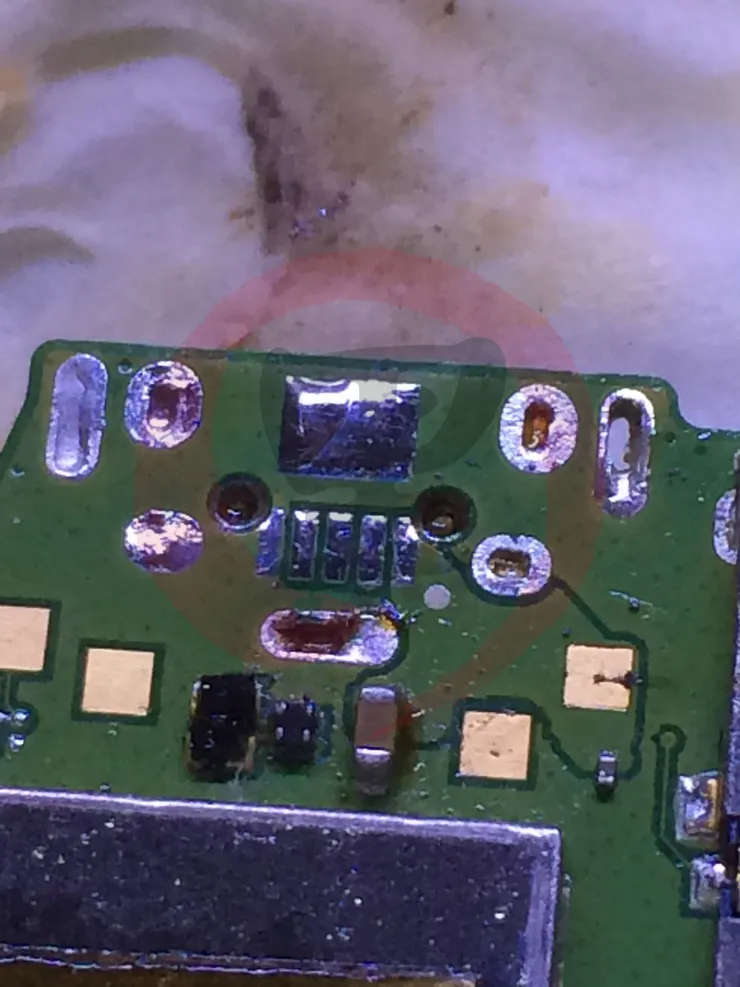

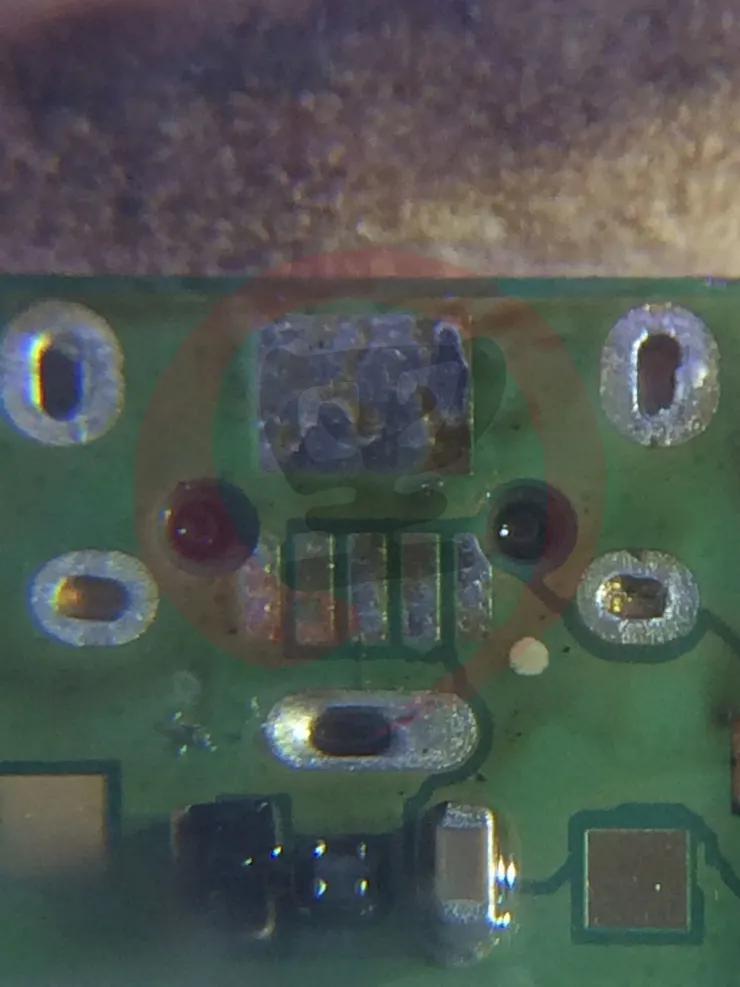

完成後，大概是長這副德行
在來使用常溫錫，將主板的焊點給補上，以利我們待會回焊

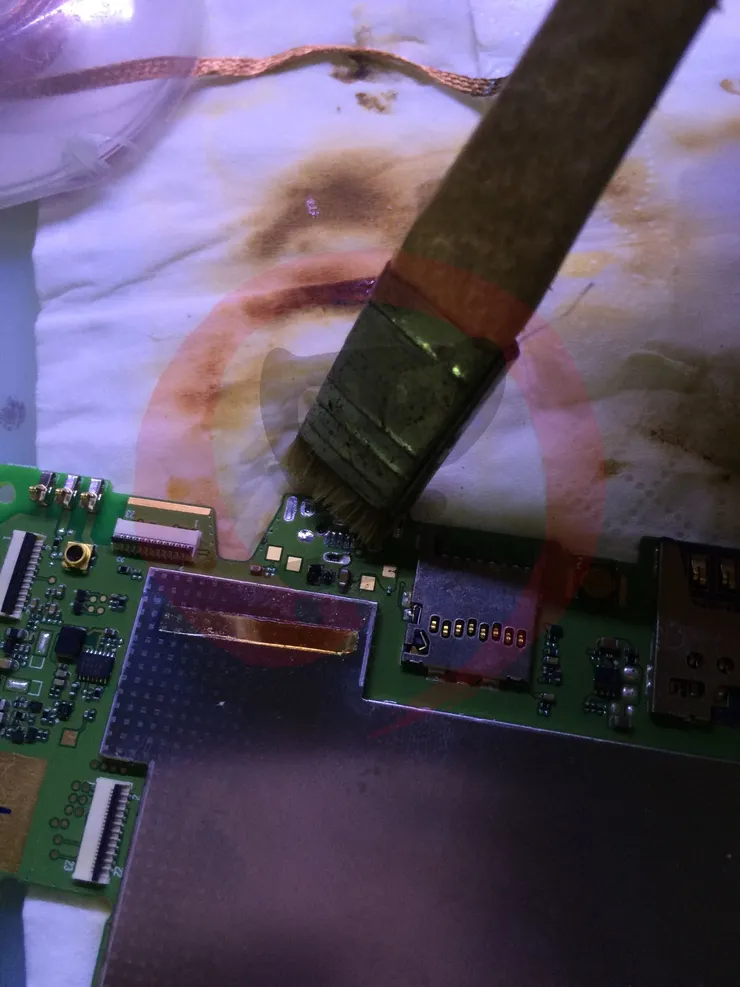

完成後，使用洗板水清除焊油
閃亮亮
在來就是 USB 孔準備好，同時先將主板預熱 10 秒

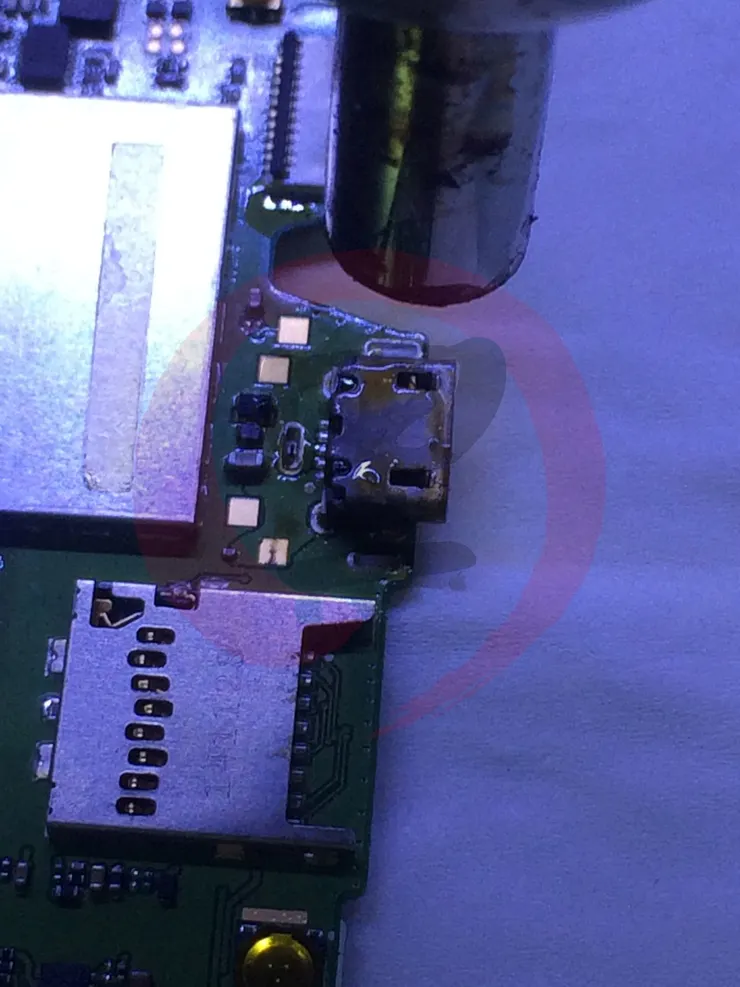

使用熱風槍開始回焊作業

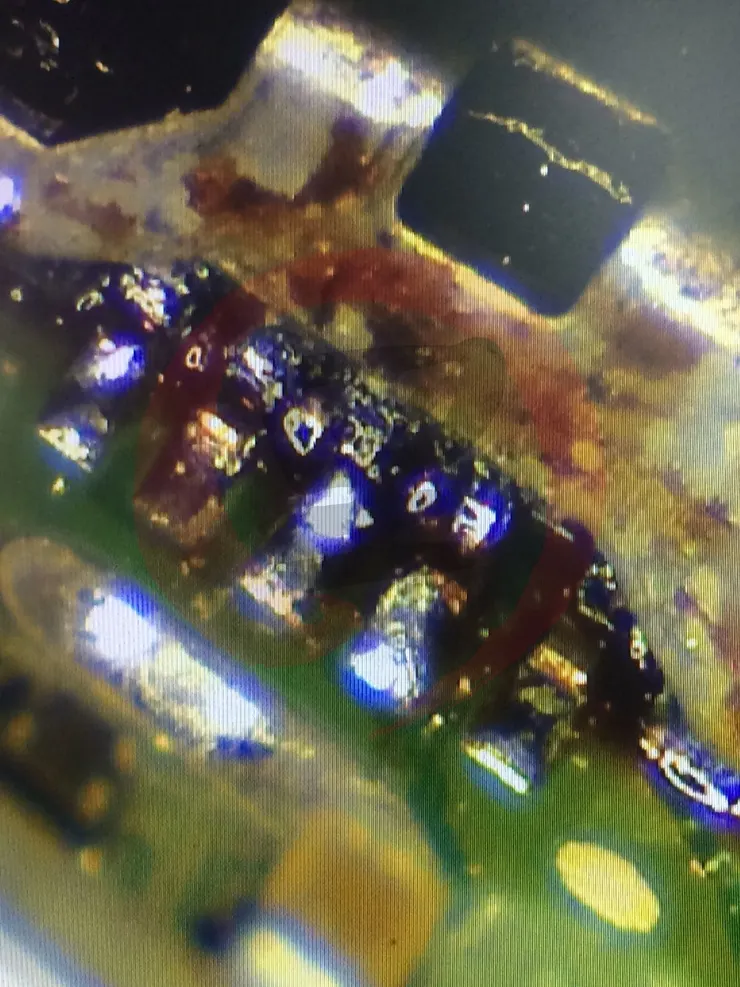

回焊完成後，放到電子顯微鏡底下，檢查焊點是否有空焊或虛焊，雖然看起來有點髒髒的，到時候做個清洗就好了
在來就是上層的回焊，這個不焊其實並不影響功能，只是在插拔 USB 線的同時，會沒那麼穩固，所以還是把它焊回去
回焊完成，用洗板水或酒精清洗主板
到這裡就完成了 USB 孔更換作業
接者使用三用電錶測量 USB 孔的焊點

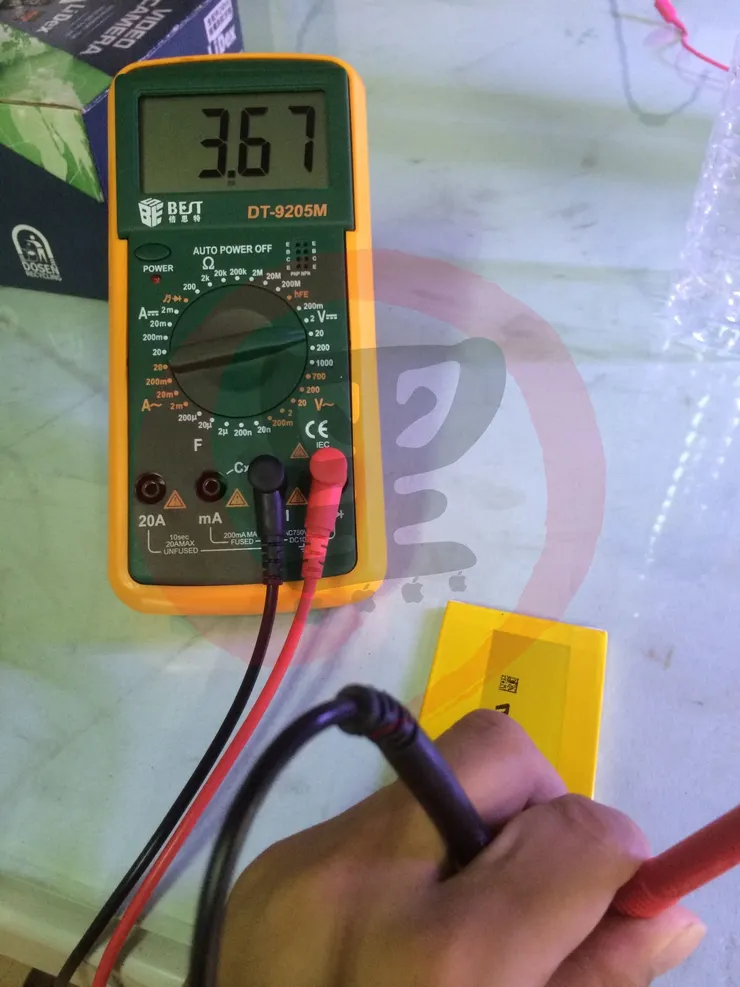

測量一下電池的電壓，只有 3.67V 稍微偏低了點，不過並不影響充電...
最後開始將零組件回裝

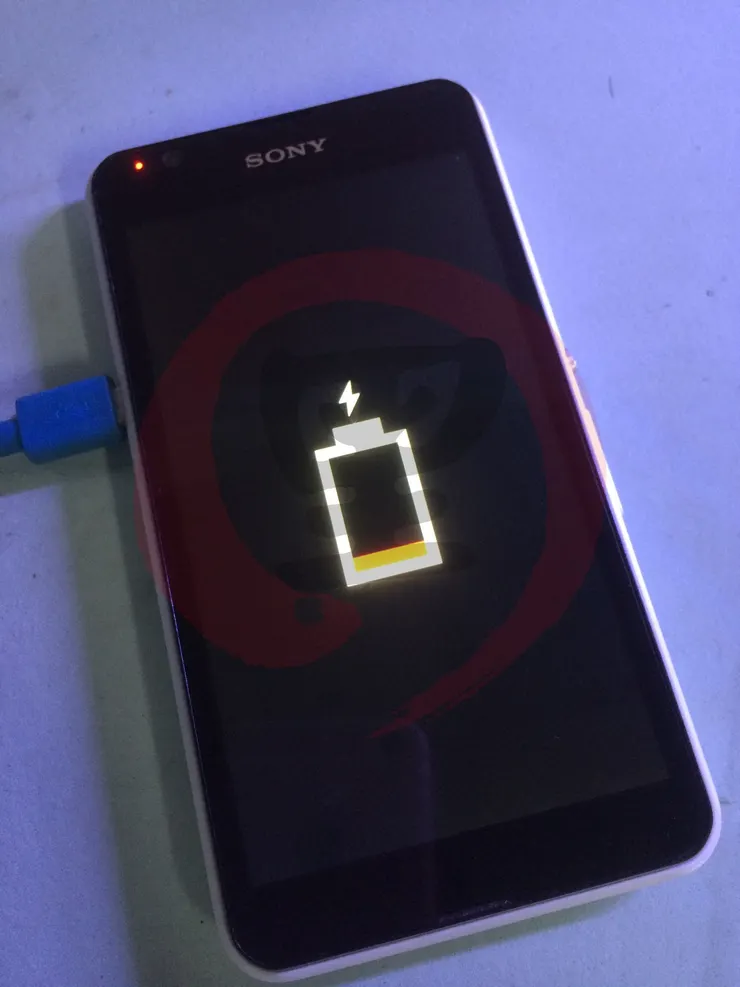

完成組裝後，測一下充電部份，有閃燈同時有進電

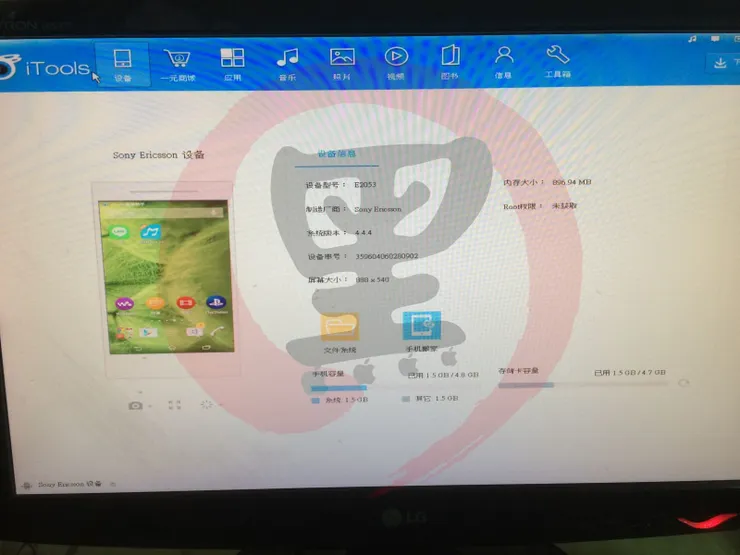

iTools 也可以連機，收工！
