各位好，我是台灣黑手，黑手的黑，黑手的手，這是一個同行送修的 iPhone 6S Plus 好像是東南亞的機子，因為字我看不懂，所以也不知道是那一國，他是沒有擴音，但其它聲音都正常，拆機省略沒拍了，一開始排查發現線路數值為 0
依電路圖標示，他是 VBOOST_SW 一種 DC TO DC 的升壓電路，其中的電容造成短路，升壓一定為 0V 這個連看都不用看

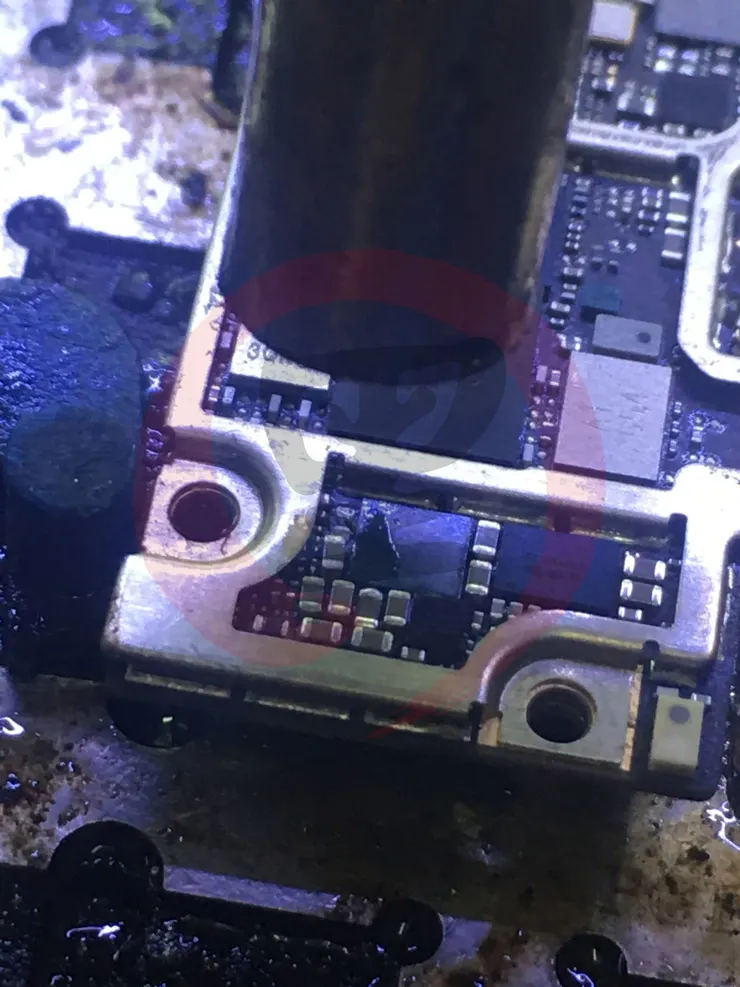

將故障的電容更換後，擴音雖然有了，但聲音偏小，只要稍微大聲一點的，就會直接破掉或者沒有聲音，這時考量的就會是升壓電路，以 DC TO DC（BOOST PMUP）結構來說，會先儲存能量，依控制端輸出或關閉，依電路標示為 Vmax 8V ，雖然有聲音但不太夠，有可能是升壓不夠，需要測量在 BOOST 的 升壓是否有滿足，將電感的金屬蔽避板取下，接者就看到它燒焦了，那就沒什麼好量的，看起來有問題的，就不偠在考慮什麼了
這個 L3700 的電感量為 1.2UH 最大電流為 3A 將電感拆下
使用電感計測量後，得到 0.000uh ，我都懷疑機器故障了，當然在課程中，我們也有提過，其實電感會有另一種現象，當然那個是在交流頻率較高時，才會出現，先不提那些學術問題，總知這個電感量，並不是電路圖標示的數值
手機沒有相同的電感，找了一片 iPhone 6S 的料板，查官方資料 L3700 為 TAIYO 1.2uh 的電感做換替代品
自己動手、豐衣足食，剛好留了一顆下來
經測量後，大概可得 1.0uh 的電感量，扣除誤差與精度，可以使用了
更換電感，同時將金屬蔽避板回焊，並且裝機
測機～～收工～
iPhone 6S Plus 無擴音完修
