各位好，我是台灣黑手，黑手的黑，黑手的手，最近件也真的蠻多的，而且突然來了些有點陌生的機子，像是 SONY 跟 SAMSUNG 最近來的數量就不少，客戶因浸到海水後無法開機，聽說客戶有自己拿去沖清水，送來之後外觀看起來還好，內部目測也還好

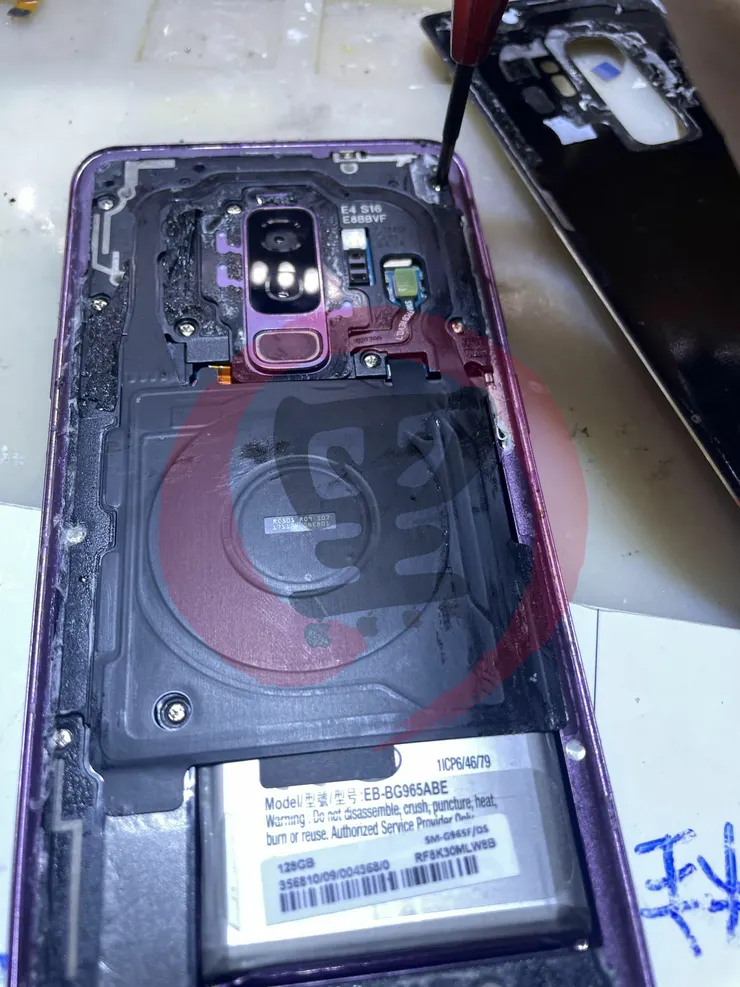

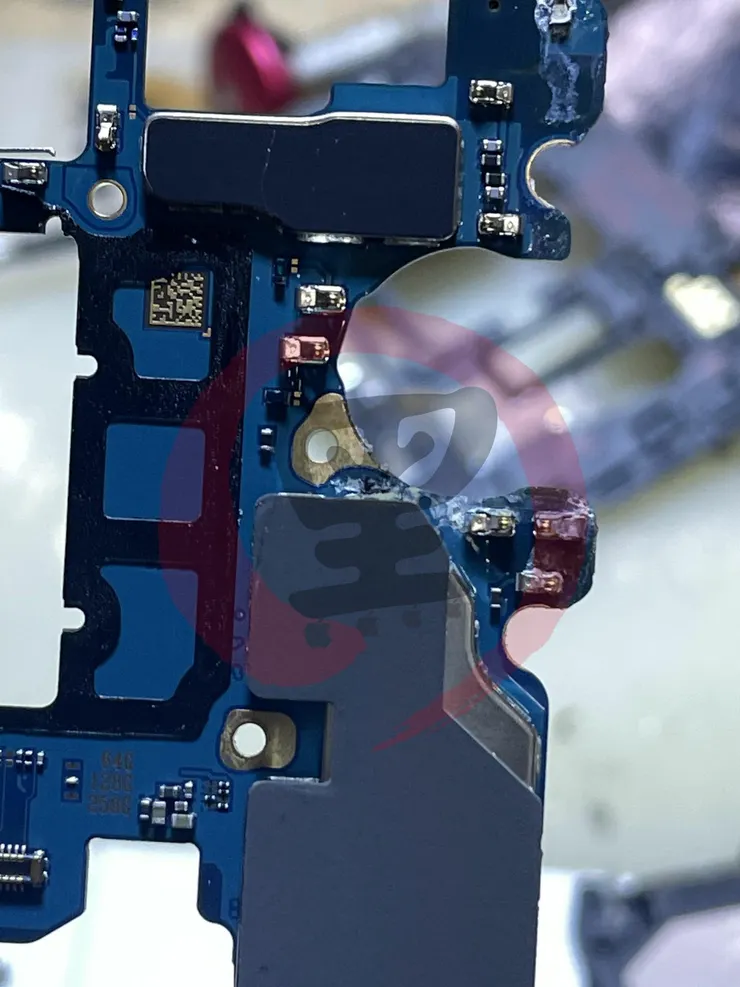

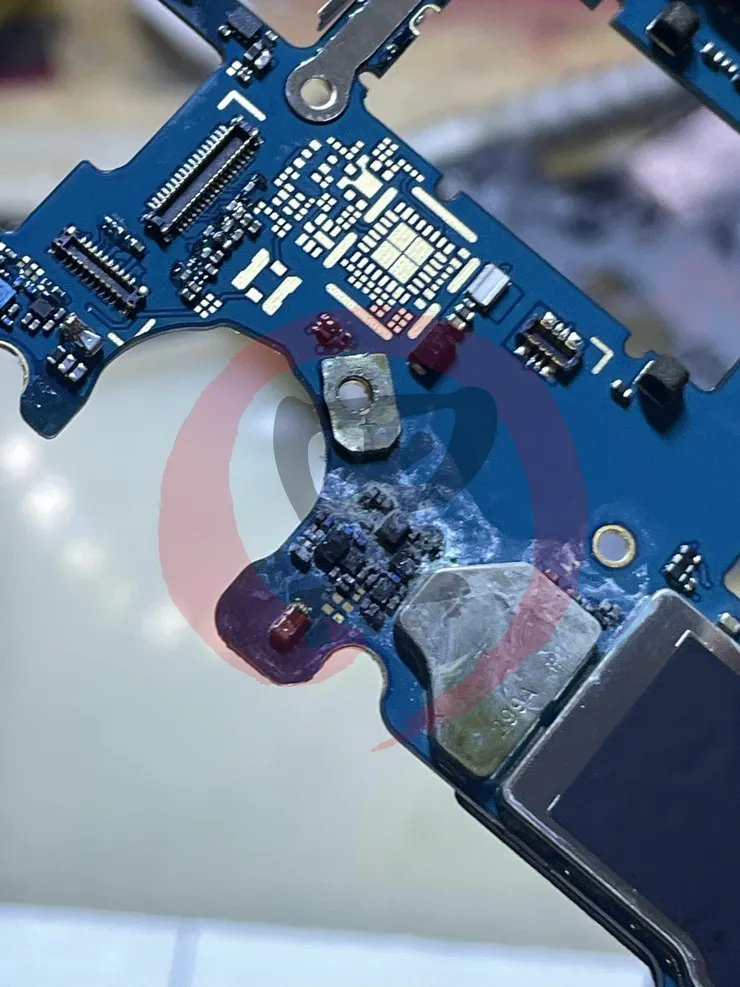

將機身打開後，就可以比較明顯瞧見泡海水的部份了，面積雖不算太大，伹腐蝕深度比較嚴重

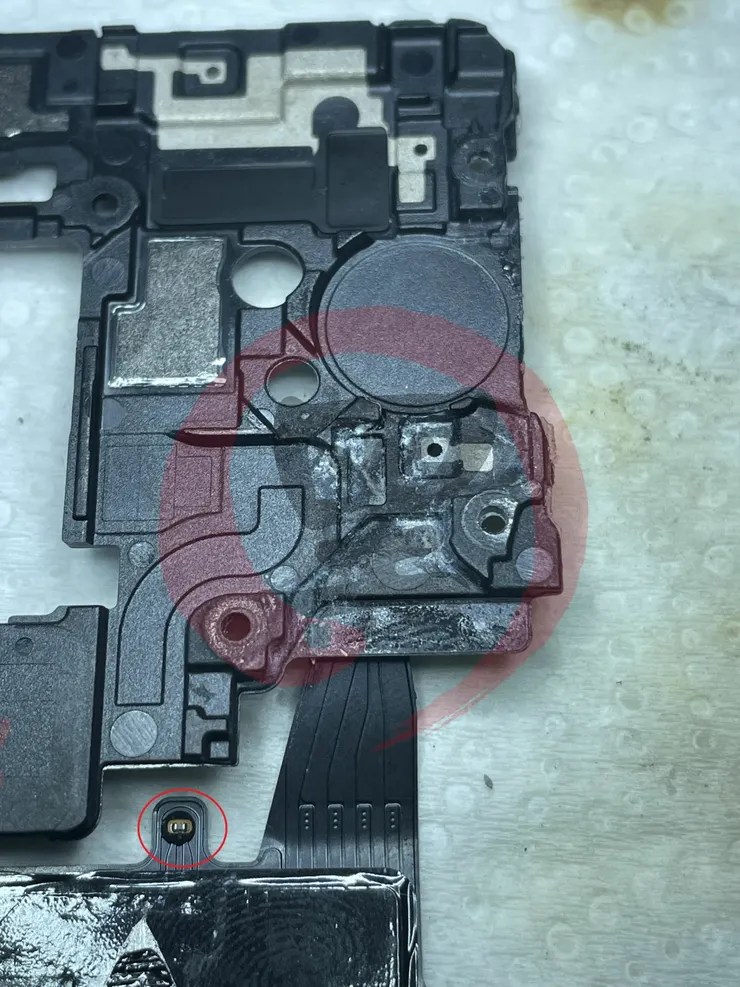

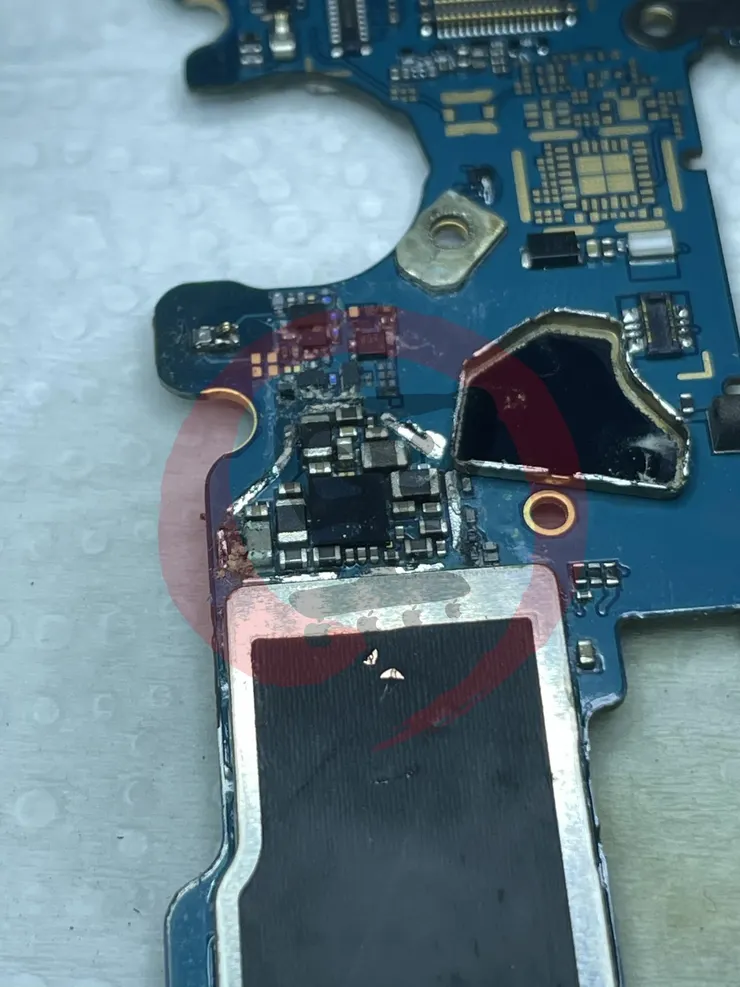

背面也可以看的到，幾乎都是在同一側，也比較集中
客戶表明只要救資料，手機可以不用完全修復
不過後來問了客戶，她己經自己去登過別台的 LINE，所以只能將舊機原記錄先修起來，在不連网的情況下去翻舊記錄了

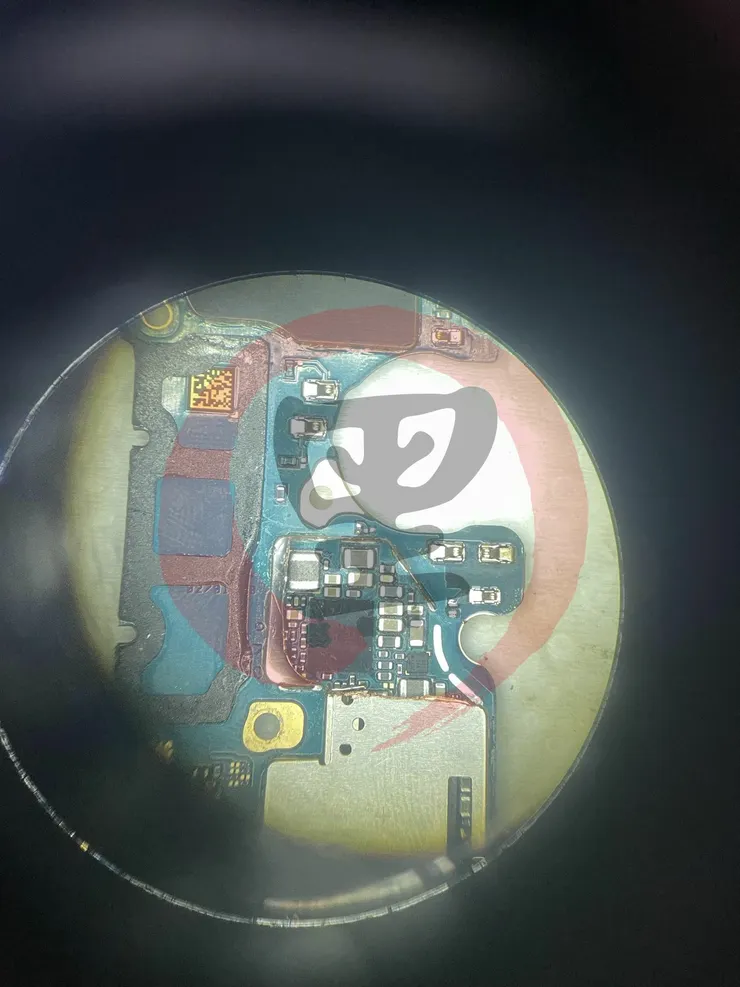

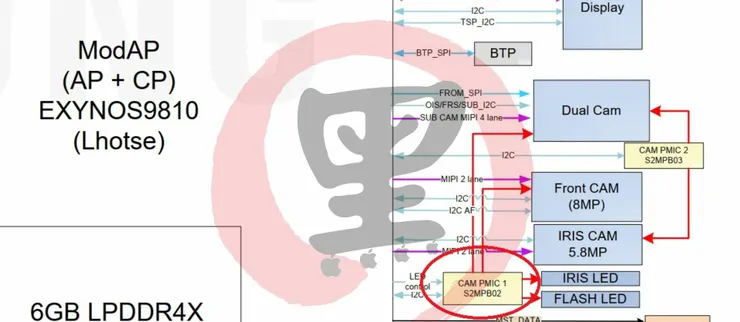

首先泡水比較集中在上半截，我先看到腐蝕較嚴重的是 CAM PMIC ，而這組供電基本上不參與開機，但因為有跟一級供電回路在一起

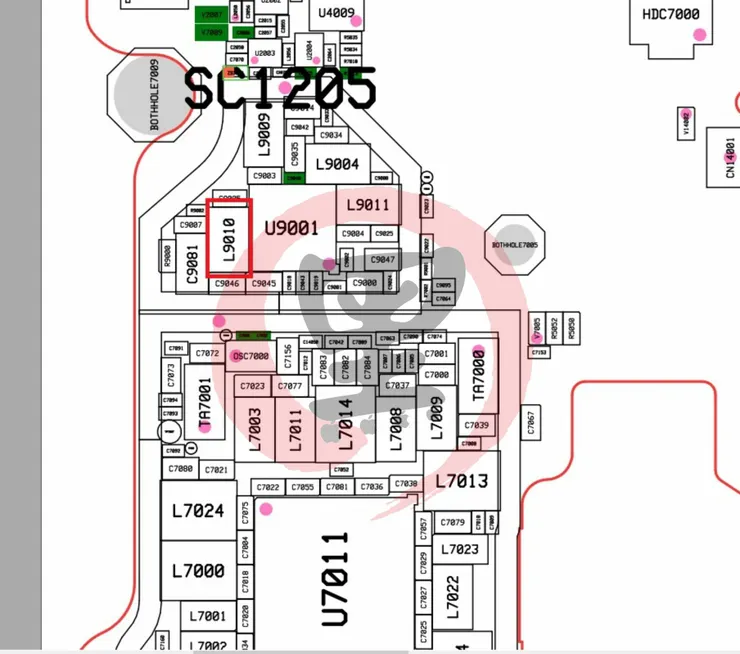

所以我決定先將 L9010 斷開，確保一級正常

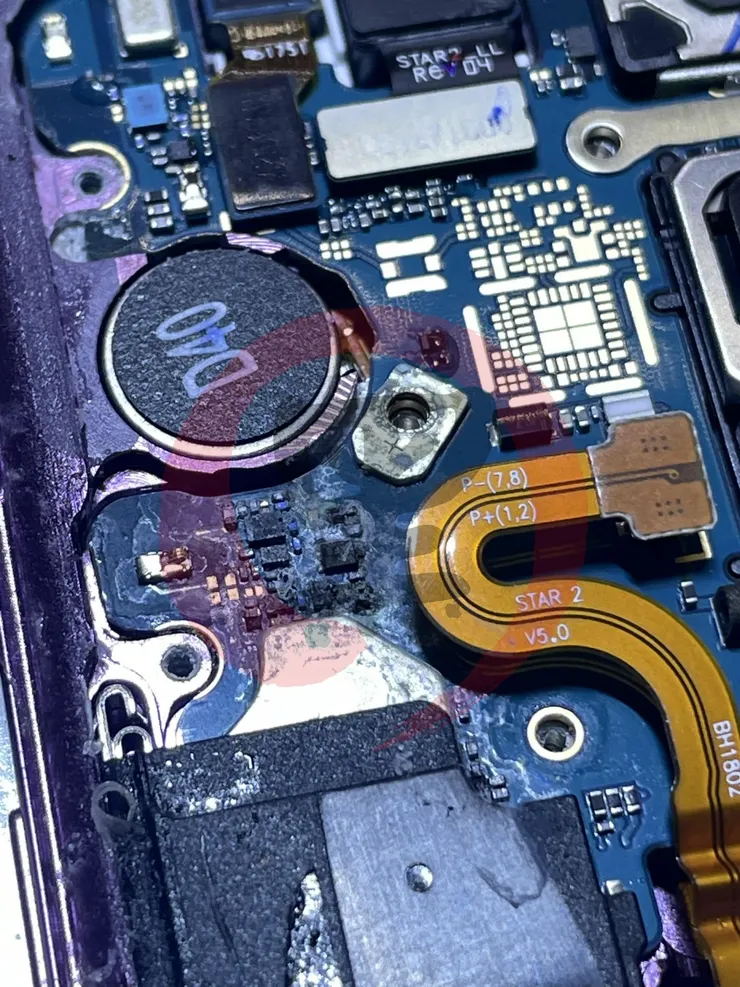

在將 L9010 斷開後，一旁的 C9081 也掉了下來，在圖中也可以看到主板其實己經穿孔了

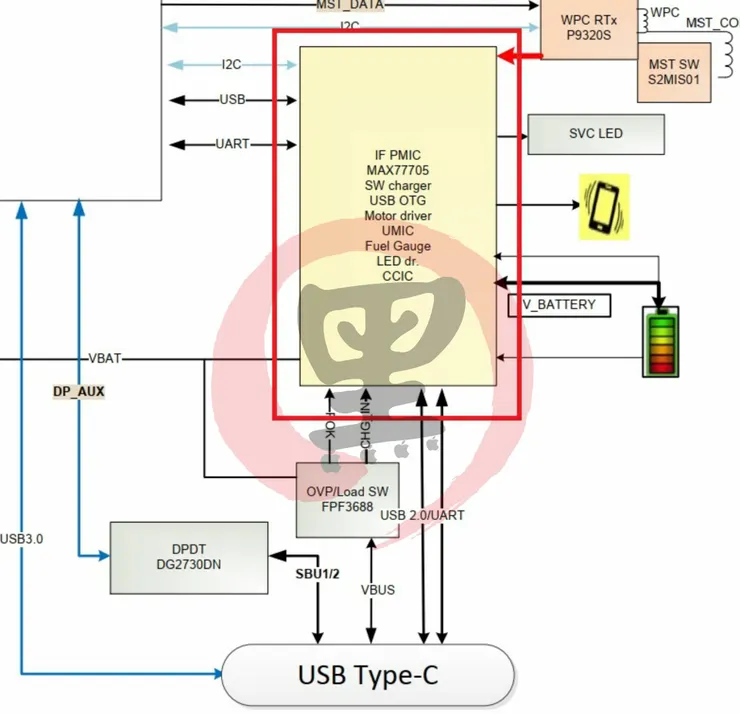

接者重新上電，無論是觸發還是充電，都完全沒有反應，也就是維持在 0mA ，經測量可以判定 VBUS 進電正常，看框架圖上的指示，大概重點會先抓副供電，也就是 MAX77705 這顆
先將金屬蔽避板切開，並且更換一顆良品副供電

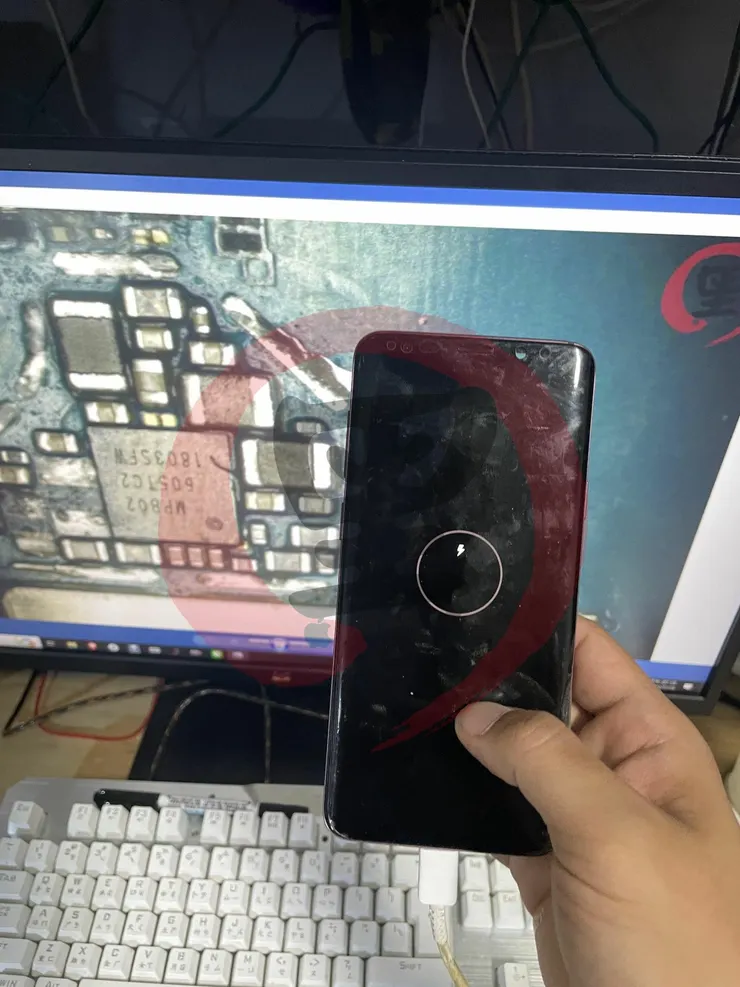

插線充電後是有反應了，但是電量沒有顯示出來，就是一直維持這個閃電充，同時觸發還是沒有反應，上電供觸發也為 0mA
充電有可能是充電盤引起的過熱或過低問題，檢測了一下無線充電旁的元件，經測量後也沒有異常，所以暫時判定不是此處引起的

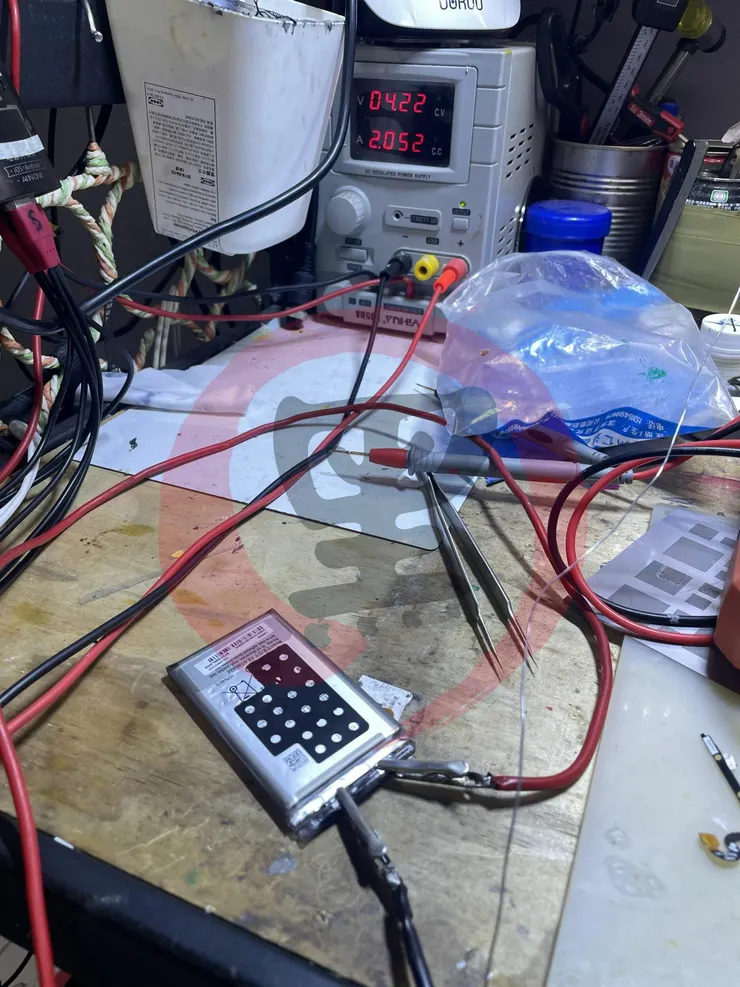

電池本身也有點膨脹，先拿刀放氣完，使用直流電電源供應器 4.2V 2A 強制上電

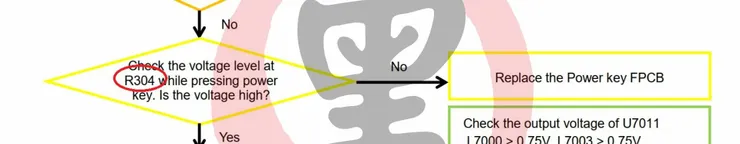

上電時在重新看了一下電路框架，觸發無反應可能是配件，也有可能是主板，我看了一下原廠 SOP 上指示有一顆 R304 的電阻，但是我看了電路圖，卻找不到 R304 這顆元件，當然這個 R304 也可能是在 FPCB 上的

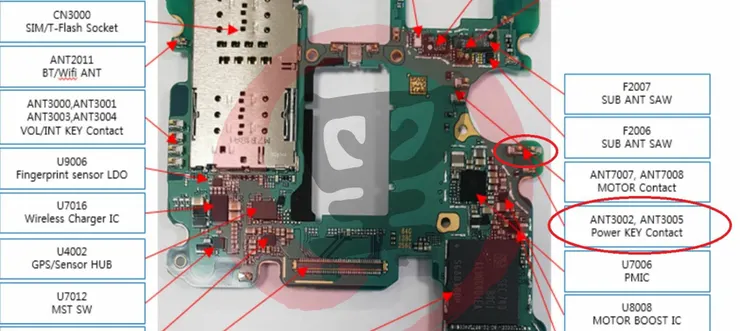

接者我又看了框架圖，找到了Power Key Contact 是由 ANT3002 與 ANT3005 天線......應該叫他天線對吧！為 BUTTON 觸發引腳

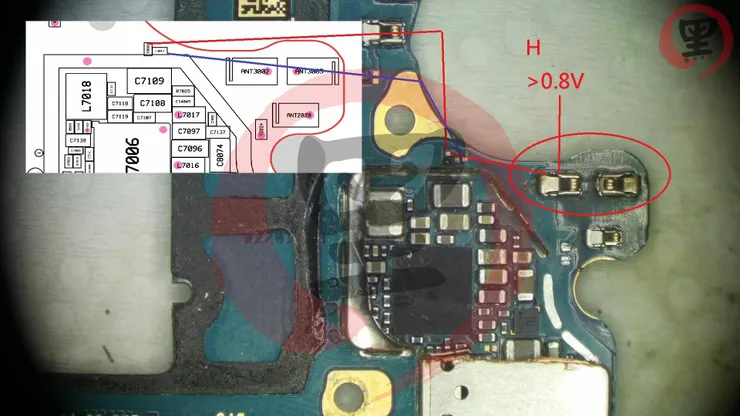

找到實物的 ANT3002 與 ANT3005 左上方有一顆電阻與一顆電容，是掉件的，而且其中一端的點還沒了，往下挖也找不到線路的來源，但是以三星的電位結構來說，這裡應該是屬於高電位，也就是有一組 >0.8V 的電壓在

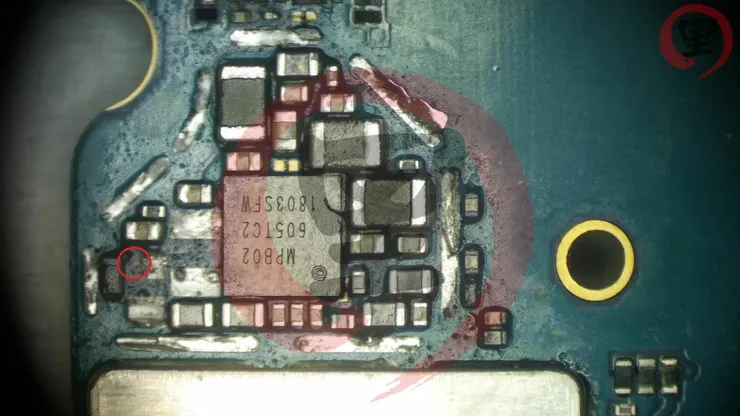

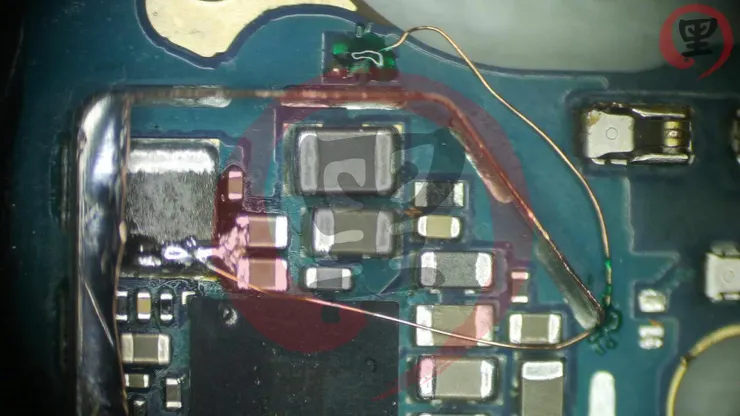

找到 MAX77705F 的副供電核心電路，並且確認腳位，從 LX 的位置將線路拉出，並且引到電阻的位置
沒錯，這樣就觸發為有效值，成功進入系統後，充電是有問題的，這也就是說，一開始一直停在圓圈充電符號，是確定有問題的了，我的無線充電盤也有裝上去，所以暫時不考慮充電盤的問題，當然也不排除充電盤可能有問題

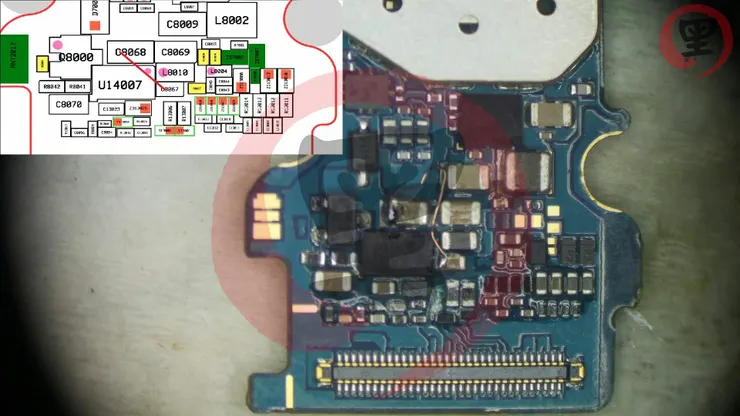

往尾插充電的位置，將 C8068 接到 C8067 的位置，這樣接上去，前提是無線充電盤那部份必需是好的，如果充電盤線路引起的問題，這樣接是無效的，這是一種快速檢測的二分法

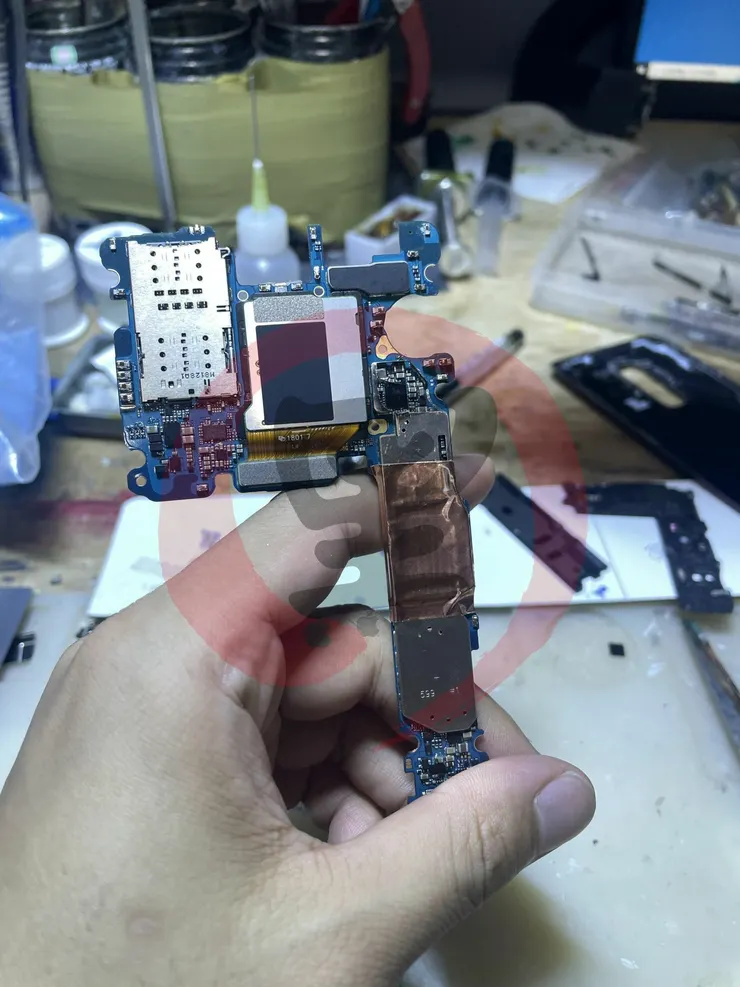

處理器打上散熱膏，再次裝機

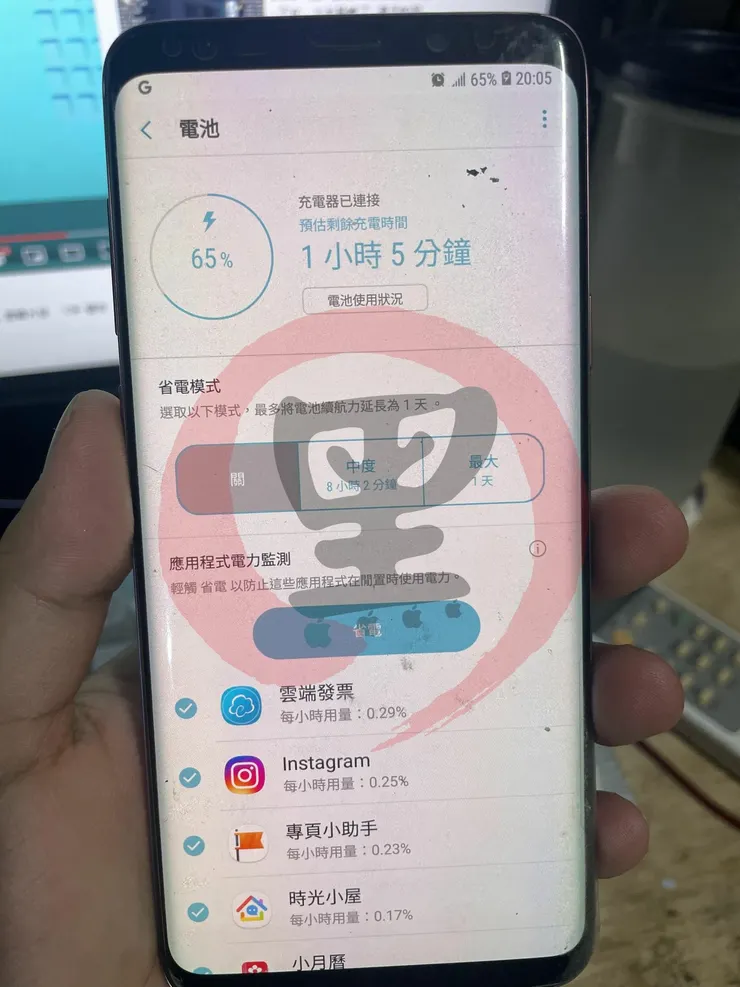

這樣充電也可以正常工作了，其它我們就不管了，這樣就有足夠的時間，讓客戶找到自己需要的記錄了，自己動手，豐衣足食！
