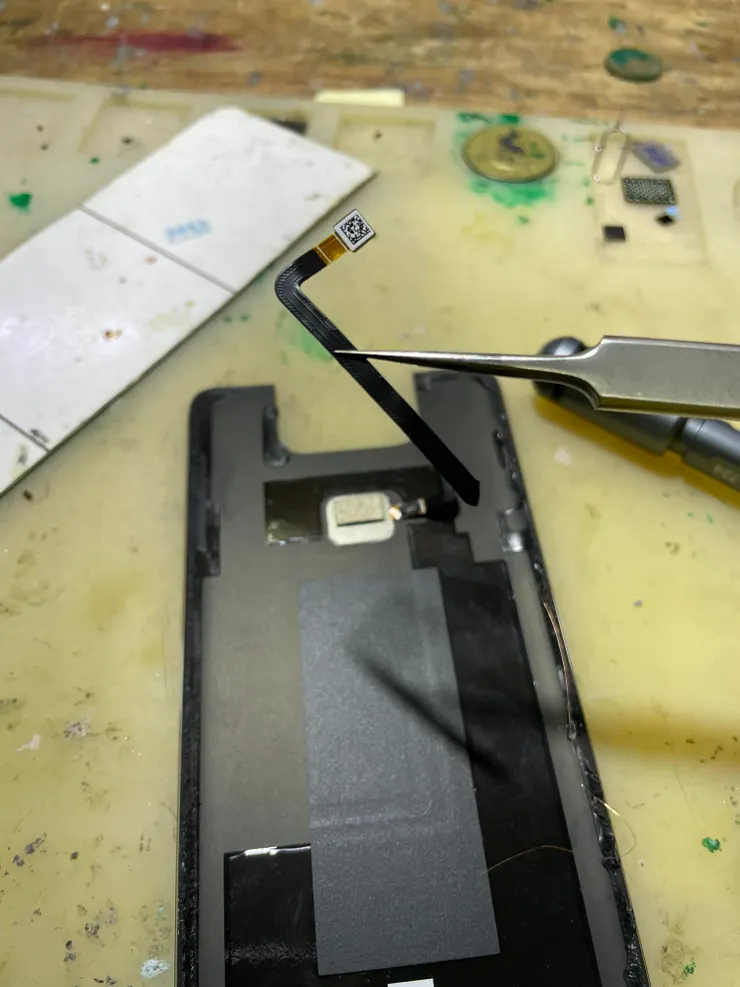

各位好，我是台灣黑手，黑手的黑，黑手的手，今天講的是一台 ASUS ZenFone 6 ZS630KL，這可不是舊文，前兩天才收到的，算一算現在 ZenFone 己經出到 12 系列了，收到件後就看到指紋排線是斷裂的

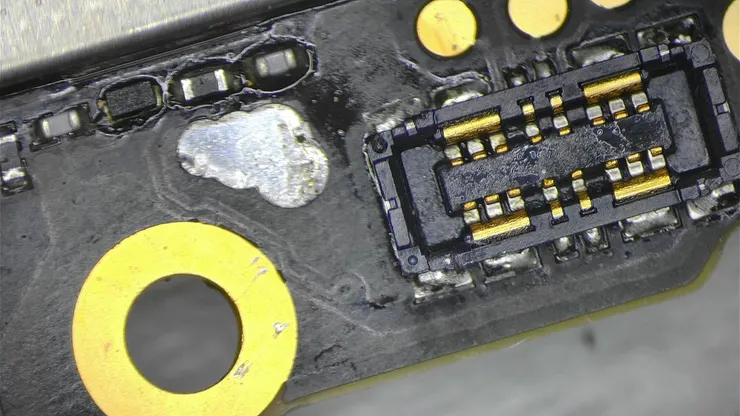

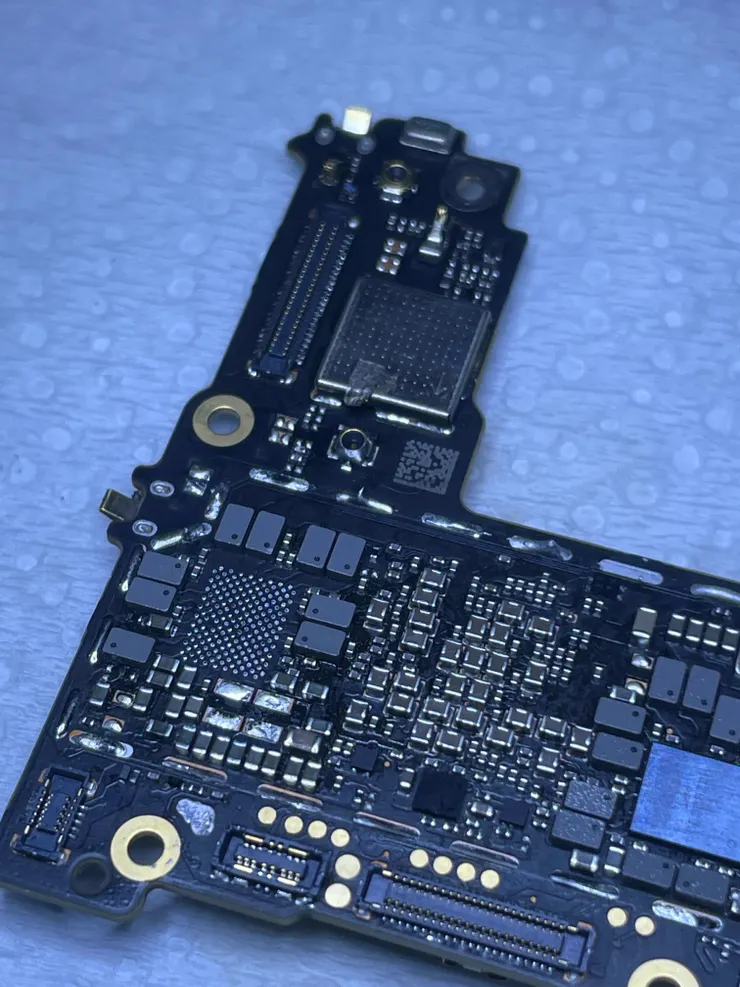

主機板上也有一些焊接過的痕跡，雖然並沒有太多去焊接其它零件，不過手法看起來比較生疏

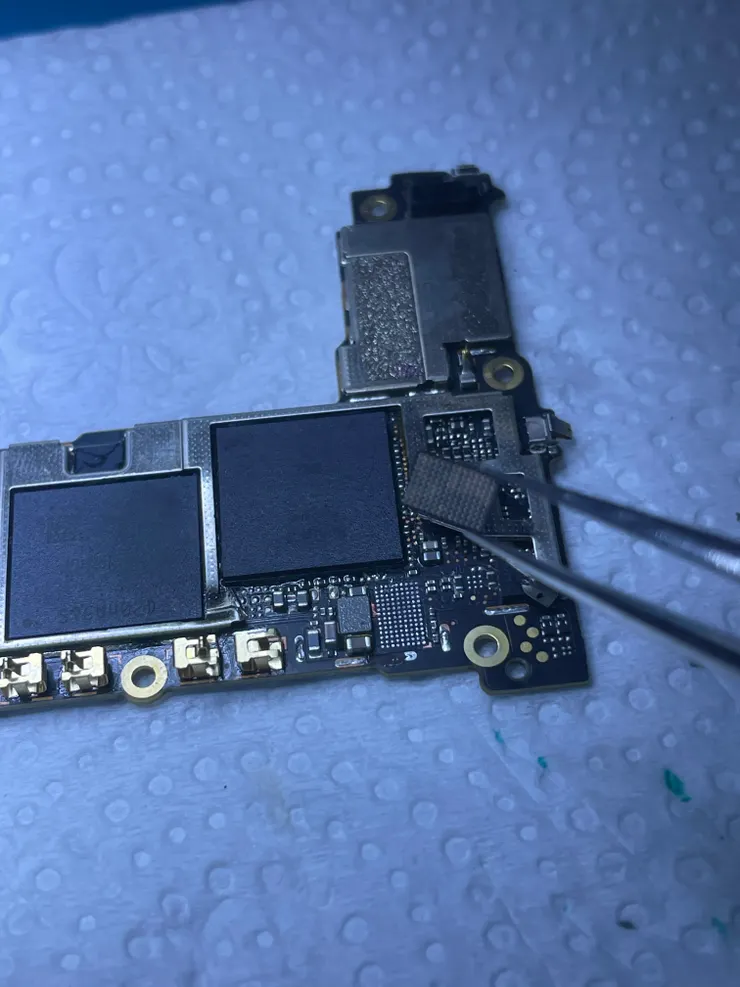

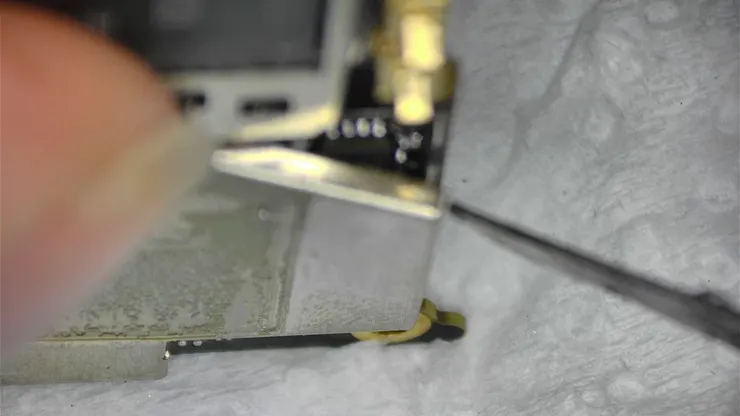

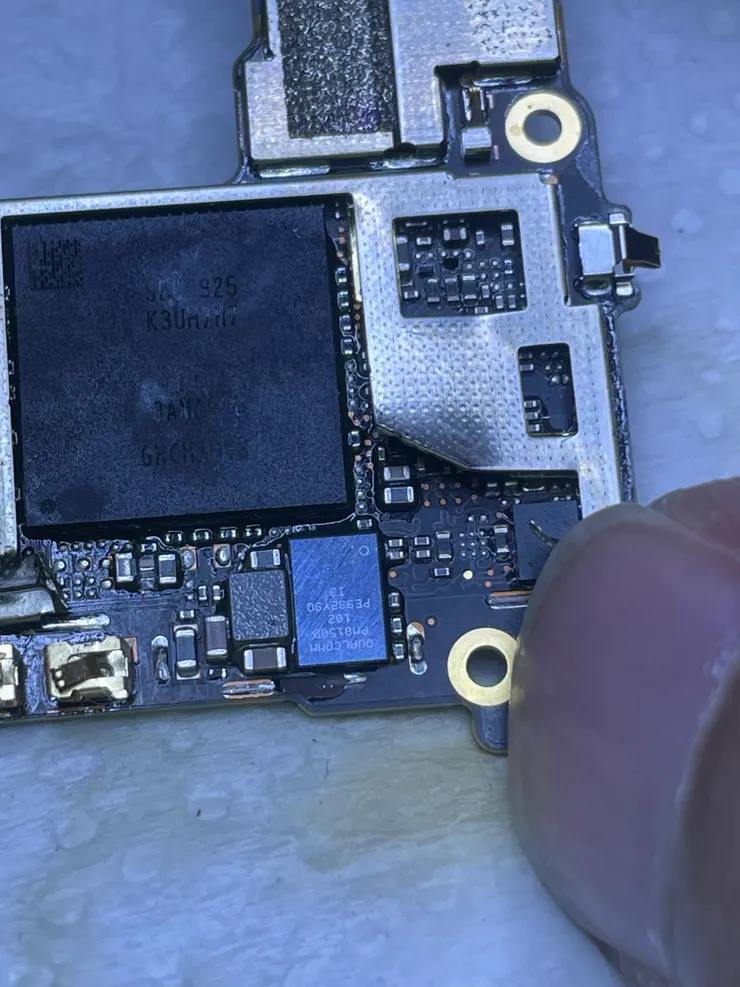

處理器那裡的鐡蓋是缺少的，但沒有動過大件，另一邊的鐵蓋有被撬了一邊起來
它的故障電流比較奇怪，有充電電流反應，但沒升壓，但觸發是無電流的，這個現象算是短路的一種，不過它還有另一個漏電的反應，先針對第一個短路的部份排查，在主供電的背光迴路上，發現了故障的位置，這個背光電路，按電路板的零件更換就行，只有那兩顆電感一定要注意，它的規格跟參數很特別，你換一般的電感，那怕耐壓值夠，也是一樣上去，送電會馬上就燒掉
但是處理完成後，短路雖然排除了，但依然還有另一處也是短路的，在查，發現在處理器下方有一顆電容也短路，同樣再次排除故障
排除後沒有短路的，同一開始所說，還有一個漏電，跟先前修的兩處也無關，由另一顆主供電引起的，再次更換一顆晶片
原以為修個三處，就差不多了，夠多了吧，結果還沒完，還有一顆處理充電與供電轉換的電路，是有問題，它也是短路的

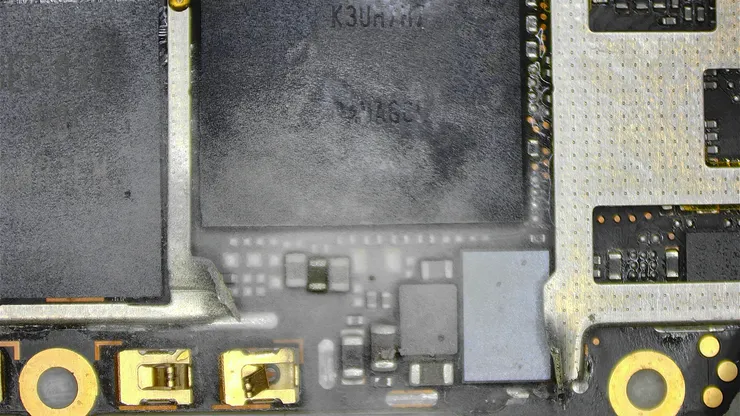

在熱顯像儀底下的反應

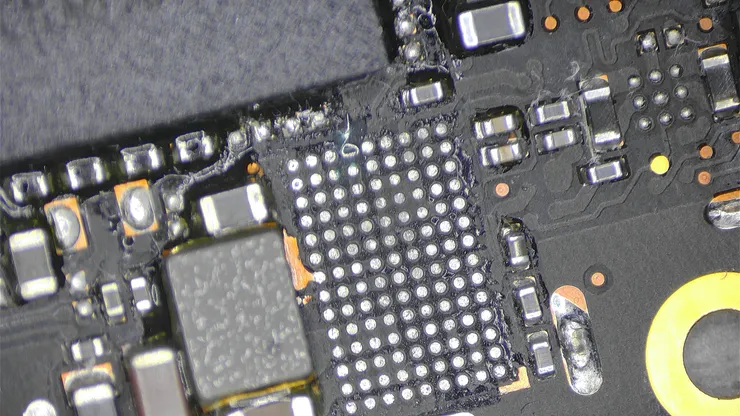

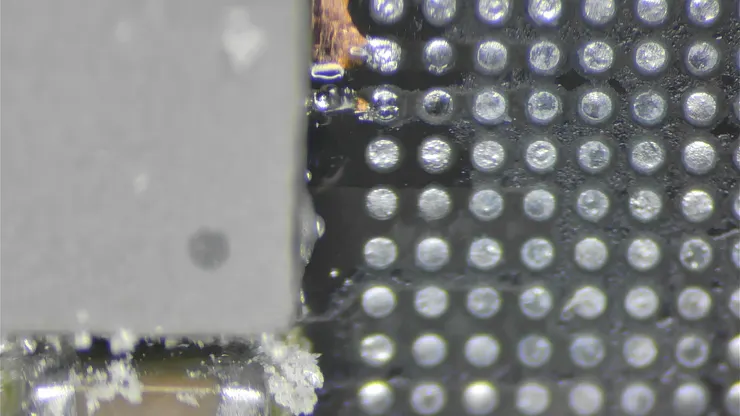

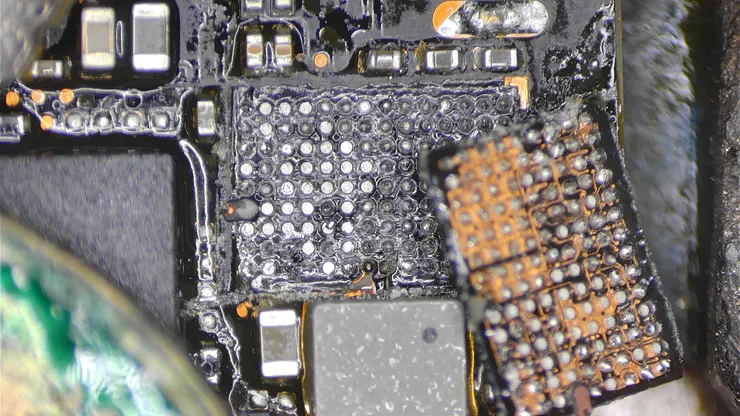

這顆封膠晶片，靠處理器下方，拆卸時需注意，除完膠後卸下，有一個常見的通病在這裡，就是圖中左側的掉點
這個迴路在充電電路短路時，特別容易燒掉，重新將線路接回，在左側還有一顆電感與充電晶片的線路，也是斷開的
這個線比較短，也比較粗，直接上錫補上

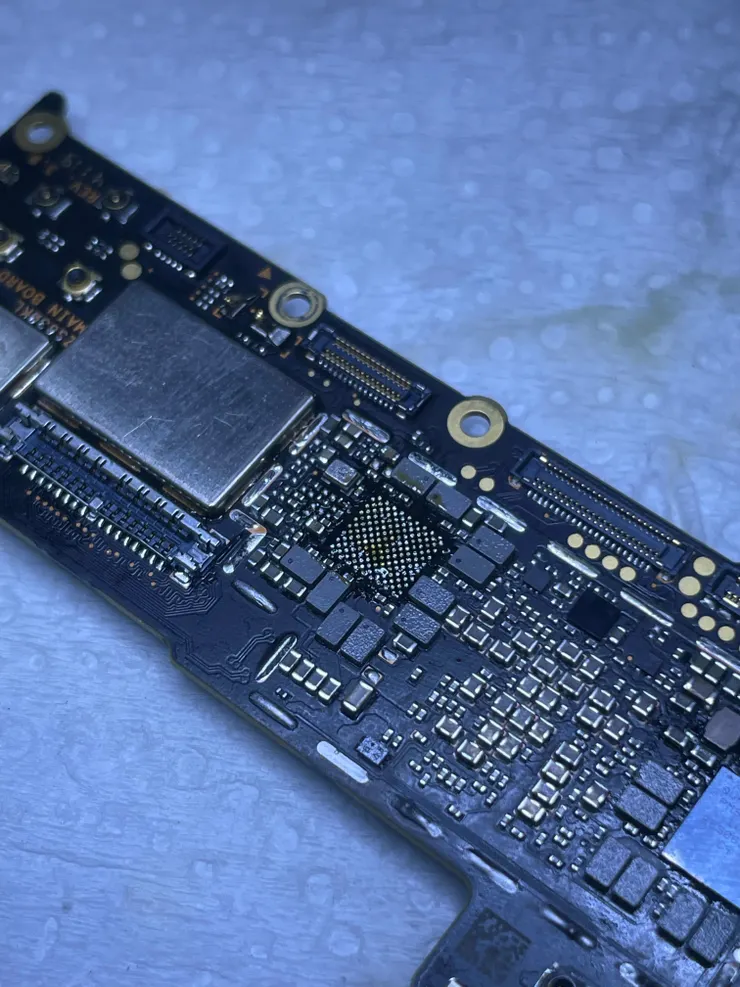

並且更換一顆充電晶片，算一算，這台手機有四處短路，而且還是都不同的迴路引起的，我其實幾個猜想，應該有一個或二個短路，不是初始故障，可能是後面維修送電或操作導致的，而最初的故障應該是由充電引起的短路

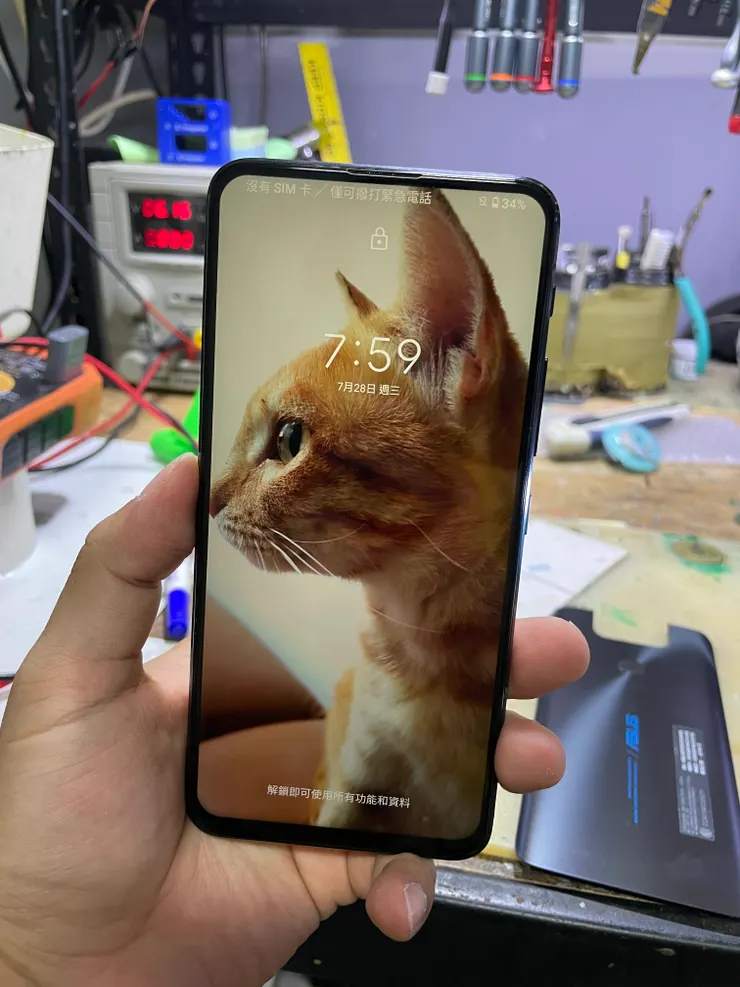

差不多等於全部大顆的供電晶片都換了一輪，也順利取回客戶的數據，只可惜用戶不確定自己密碼，希望他回去能想起來，自己動手，豐衣足食！
