🎯 單元目標
完成本單元後，你將能夠：
- 理解為何固體中會形成能帶
- 建立價帶、導帶、能隙的物理直覺
- 理解載子濃度如何影響導電能力
- 看懂能帶圖在工程上的真正意義

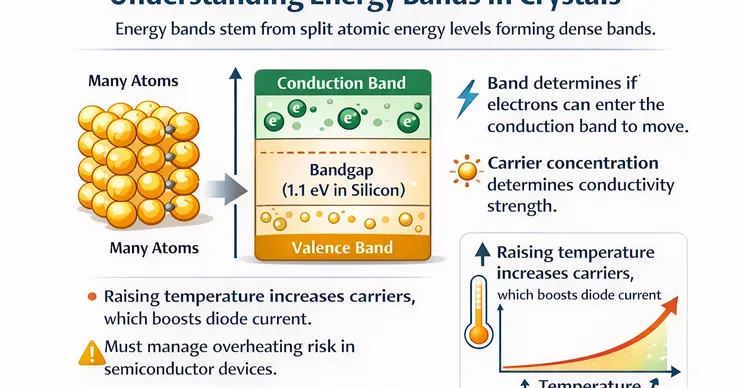

🧭 一、為什麼會有能帶？
在單一原子中，電子只能存在於特定能階。
當大量原子彼此靠近並形成晶體時：
👉 原本離散的能階會互相影響並分裂成密集的能階群。
這些能階群，在工程上稱為：
- 價帶（Valence Band）
- 導帶（Conduction Band）
而兩者之間的能量空隙稱為：
👉 能隙（Bandgap）
🧠 二、用樓層建立直覺
可以把能帶想成一棟大樓：
- 導帶：可自由活動的樓層
- 價帶：被限制活動的樓層
- 能隙：封閉樓層
只有站在「導帶」的電子，才能形成電流。
⚡ 三、導電性的真正來源
材料能導電，不是因為有電子，而是因為：
👉 有電子能夠進入導帶。
因此：
- 導體：價帶與導帶重疊
- 半導體：小能隙
- 絕緣體：大能隙
🧲 四、半導體為什麼特別？
以矽為例：
能隙約 1.1 eV
代表：
👉 在室溫下，就有部分電子能被熱能推上導帶。
這使半導體同時具備：
✔ 可導電
✔ 又可關閉
🧭 五、什麼是載子濃度？
載子指：
- 導帶中的電子
- 價帶中形成的電洞
載子濃度 = 單位體積內可移動載子數量。
載子越多：
👉 電流能力越強。
🧠 六、工程師真正控制的是什麼？
電子工程師真正控制的不是能帶形狀，
而是：
👉 有多少電子被推上導帶。
🧾 七、一句話記住本單元
⚡ 能帶決定「能不能動」，
載子濃度決定「動多少」。
🔬 電子學實驗題（10/120）
實驗名稱
溫度對半導體導電性的影響
🎯 實驗目的
觀察溫度變化如何影響半導體中載子濃度與電流大小。
🧰 實驗器材
- 矽二極體
- 直流電源供應器
- 萬用電表（電流檔）
- 吹風機或加熱板
🔧 實驗接線 ASCII 圖
+V o-----( 電源 )-----o
|
|
(+)
[ Ammeter ]
(-)
|
|
|>| Diode
|
|
GND o------------------o
🔧 實驗步驟
- 設定電源為固定電壓（例如 5V）
- 串接萬用電表量測電流
- 量測室溫下電流 I₁
- 對二極體加熱
- 量測加熱後電流 I₂
📊 預期觀察
溫度 ↑ → 電流 ↑
或以表格概念理解：
溫度: 25°C 40°C 60°C
電流: I1 I2 I3
I1 < I2 < I3
✅ 專業解析（含 ASCII 圖）
解析一、能帶結構直覺
能量 ↑
導帶 ────────────────
↑ ↑ ↑
電子被熱激發
能隙 ────────────────
價帶 ────────────────
- 價帶：電子被束縛
- 導帶：電子可自由移動
解析二、溫度上升時發生什麼？
低溫時：
導帶： o
價帶： oooooooo
高溫時：
導帶： ooooo
價帶： oooooo
👉 更多電子被推上導帶
解析三、為何電流會變大？
電流大小可用直覺表示為：
I ∝ 可移動電子數量
當導帶電子變多：
載子數 ↑ → 電流 ↑
解析四、金屬 vs 半導體對溫度的差異
金屬
原本自由電子很多
溫度 ↑ → 碰撞 ↑ → 電阻 ↑
半導體
原本自由電子少
溫度 ↑ → 新電子產生 → 電流 ↑
解析五、電流 vs 溫度趨勢圖（直覺）
I
│ /
│ /
│ /
│ /
│ /
│/
└──────────── T
👉 半導體呈現明顯上升曲線
🧠 從實驗回到工程本質
工程師真正關心的不是：
👉 這顆二極體現在多少安培
而是：
👉 在不同溫度下，它會不會失控？
🧾 最終工程結論
能帶 → 決定能不能導電
溫度 → 決定多少電子能導電
⚡ 能帶結構是材料天生的，
載子濃度是工程師可以操控的。
