太陽能板的安裝鎖附，不只是施工方式，而是結構安全的一部分。螺絲鎖安裝孔時，需評估孔位設計、螺絲尺寸、鎖附扭力與鋁框 C-side 厚度是否足夠；夾具固定時，需評估夾具沿鋁框邊的有效接觸長度、夾持厚度與搭接量；若同時使用螺絲與夾具 (上壓下鎖)，通常能在抗掀、抗鬆動與高載重條件下取得更好的安全邊界。三種固定方式的結構差異、潛在風險與判定重點，將直接決定系統的安全等級。
一、太陽能板怎麼鎖，不只是施工問題，而是結構問題
太陽能板安裝時，很多人第一個想到的是「有沒有固定住」。但對案場來說，真正該問的其實是：風來了之後，力量怎麼走？
因為板子安裝後，承受的不只是自重，還包括正面往下壓的載重、背面往上掀的吸力，以及長時間反覆搖晃造成的疲勞。這些力量不是憑空消失，而是會一路從玻璃、電池、鋁框、螺絲、夾具再傳到支架。也因此，同一片板子只要換了固定方式，最後能承受的機械載重就可能不一樣。這也是為什麼原廠安裝手冊不會只寫一個單一數字，而是把不同固定法分開列出。因為真正影響安全的，不只是板子本身，而是板子加上固定方式之後的整體受力狀態。
簡單來說：所謂靜態機械載重 (MLT)，可以理解成「一次大力壓下去或掀上來，看撐不撐得住」；動態機械載重 (DML)，則比較像「反覆推、反覆拉、反覆搖，看久了會不會鬆、會不會累、會不會出問題」。所以，前者看的是一次性的承載能力，後者看的則是長時間使用後的穩定性。
相關參考:
二、螺絲鎖安裝孔：最怕的不是沒鎖緊，而是孔邊先撐不住
螺絲鎖安裝孔的優點，是固定位置明確、受力路徑清楚，設計上比較容易掌握力量從板子傳到支架的方式。但它最容易被誤解的地方，是很多人以為只要螺絲穿得進去、鎖得夠緊，就代表安全。實際上，螺絲孔固定真正常見的問題，不是螺絲斷掉，而是鋁框孔邊先被壓傷、先變形、先撕裂。
這也是為什麼原廠手冊通常不會只寫「請用螺絲固定」，而是連安裝孔大小、螺絲尺寸與建議扭力一起列出。像常見的做法就是，大孔對應 M8，小孔對應 M6，扭力也有一定範圍。這不是因為原廠特別龜毛，而是因為這些條件都會直接影響孔邊受力。如果螺絲尺寸、墊片、孔位與鋁框厚度沒有一起配合，力量就會過度集中在孔邊，結果往往不是更強，而是更容易把孔邊撐壞。
所以，螺絲孔固定至少可以先記住兩組可直接用的原廠數字：
14 × 9 mm 孔配 M8、16–20 N·m；
10 × 7 mm 孔配 M6、9–12 N·m。
另外，真正的風險不只在螺絲，還有孔位附近的框體能不能撐住局部受力。當板子受風上掀或受雪下壓時，力量會集中在安裝孔附近；如果 C-side 厚度太薄，或孔邊附近的局部剛性不夠，最先出問題的常常不是螺絲本體，而是孔邊先局部壓陷、孔位慢慢擴大，最後發展成撕裂或鬆動。
三、C-side 厚度太薄時，為什麼螺絲孔容易出問題？
原廠手冊很少直接寫成「C-side 厚度幾 mm 對應多少 MLT、多少 DML」這種萬用對照表。 原廠多半是把框高、孔位、螺絲、夾具、橫樑配置整組一起驗證，而不是把 C-side 厚度單獨拆出來做成所有板子通用的公式。
但結構邏輯很清楚：C-side 厚度越薄，孔邊越容易成為弱點。

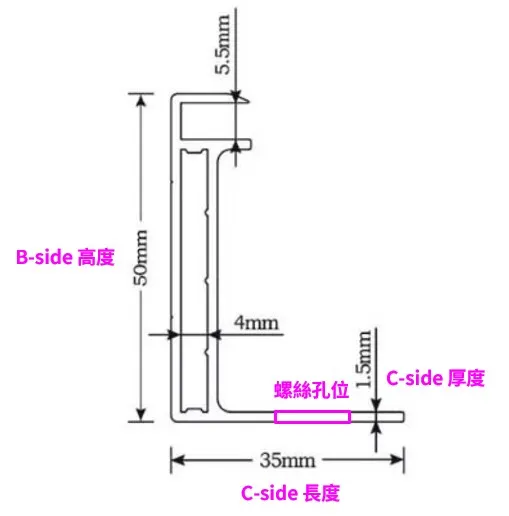

鋁框截面
知名研究機構Fraunhofer 的研究指出，鋁框高降低時，最大撓度增加約 6.1%；厚度降低時，最大撓度增加約 5.1%。 這代表只要框體變薄、變低，板子整體剛性就會下降，孔位附近也更容易變成局部弱點。也就是說，螺絲孔固定不是不能用，而是當鋁框偏薄、框高偏低時，它的容錯空間會明顯變小。這時候就不能再用「以前都這樣鎖」的經驗思維去判斷，而要回到原廠允許的孔位、螺絲規格與支撐方式來看。
工程建議區間
C-side 厚度警戒線：
1. ≥ 1.6 mm： 安全邊界高，支持高扭力與高載重。
2. 1.3–1.5 mm： 警戒區，嚴禁自行擴孔，孔鎖最好只用原廠指定孔位，需搭配大直徑墊片分散壓力，高風區不建議只靠孔鎖單獨承受主要抗掀需求。
