[LabVIEW]使用Modbus IO Server通信
更新於 發佈於 閱讀時間約 1 分鐘
建立Modbus IO Server

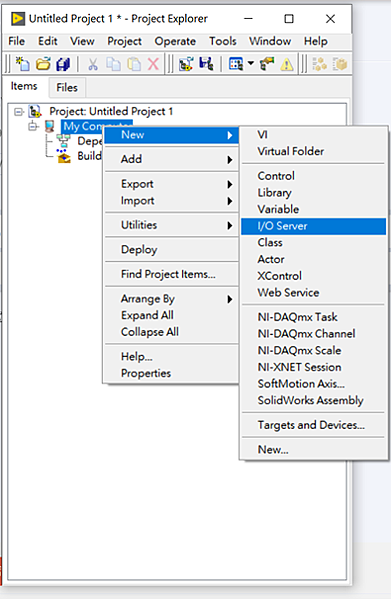

- 在專案中右鍵點選要增加IO Server的Targe，選取New>>I/O Server
- 選擇Modbus
- 設定連線的Model，Modbus Serial或Modbus Ethernet，並設定連線參數
- 設定完成後，專案內就會看到Modbus Server
建立Register存取點

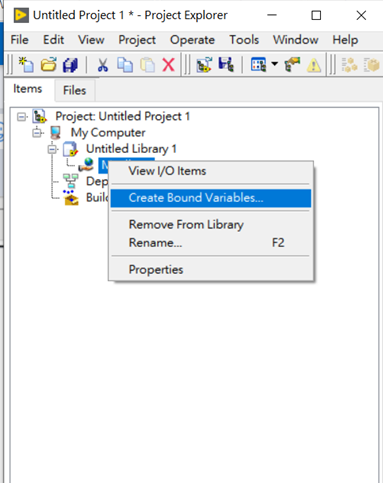

- 在建立好的Modbus Sever上右鍵選擇Create Bound Variables
- 選取要設定存取的Register item，點選Add Range後設定Data item
- 完成後專案內會看到剛剛設定的Variable
- 存取時只要將Variable直接拖曳至VI內即可存取設備Modbus Register的數據
- 使用Modbus 模擬程式測試存取結果(元米科技 Modbus Server 模擬程式 http://www.icdt.com.tw/main/index.php/2013-07-09-05-16-50/modbus-free-software)
