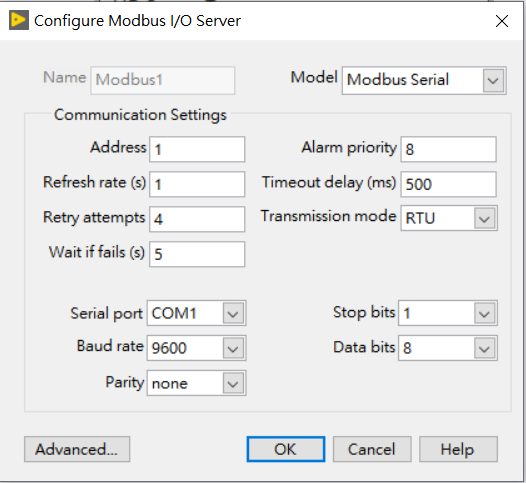

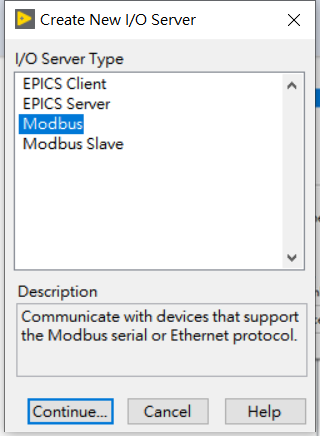

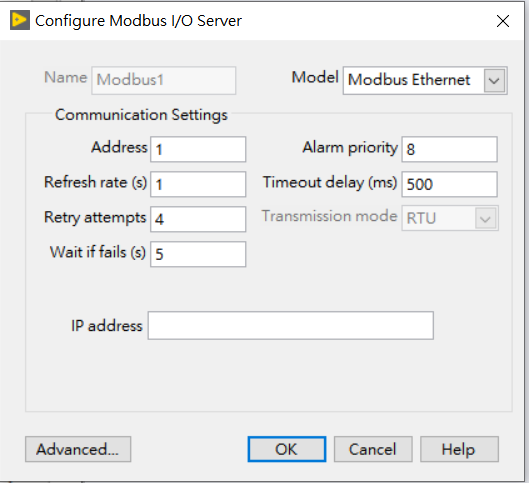

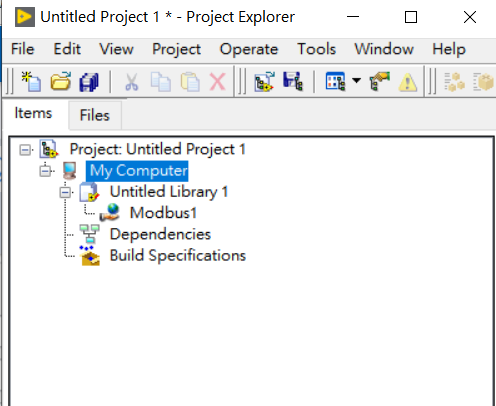

<div class=draft-block draft--p left><span style=font-weight: bold; >建立Modbus IO Server</span></div> <ul> <li class=draft-block draft--li>在專案中右鍵點選要增加IO Server的Targe,選取New>>I/O Server</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563696452-2318506759_n.png?v=1563696453 data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <ul> <li class=draft-block draft--li>選擇Modbus</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563696654-35049263.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <ul> <li class=draft-block draft--li>設定連線的Model,Modbus Serial或Modbus Ethernet,並設定連線參數</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563697018-3190871173.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563697057-1214530907.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <ul> <li class=draft-block draft--li>設定完成後,專案內就會看到Modbus Server</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563697239-452577580.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <div class=draft-block draft--p left><span style=font-weight: bold; >建立Register存取點</span></div> <ul> <li class=draft-block draft--li>在建立好的Modbus Sever上右鍵選擇Create Bound Variables</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563709992-2572609285.png?v=1563709992 data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <ul> <li class=draft-block draft--li>選取要設定存取的Register item,點選Add Range後設定Data item</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563710481-2785339047_n.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563710528-1556238650.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <ul> <li class=draft-block draft--li>完成後專案內會看到剛剛設定的Variable</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563710955-3566685364.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <ul> <li class=draft-block draft--li>存取時只要將Variable直接拖曳至VI內即可存取設備Modbus Register的數據</li> <li class=draft-block draft--li>使用Modbus 模擬程式測試存取結果(元米科技 Modbus Server 模擬程式 ://www.icdt.com.tw/main/index.php/2013-07-09-05-16-50/modbus-free-software</a>)</li> </ul> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563711197-551413068.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563711275-3801120632.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div> <div class=draft--imgNormal draft-block><div><div style=height:undefinedpx class=image-block-prerender data-src=https://pic.pimg.tw/mingchieh13/1563711604-380651539_n.png data-width=0 data-height=0 data-position=center></div><figcaption class=imageCaption draft-block style=cursor:text;display:block></figcaption></div></div>
