【DIY】搭起懷舊主機與現代藍牙搖桿的橋樑 — BlueRetro(PSX / PS2篇)
閱讀時間約 4 分鐘
想要在復古遊戲機上享受無線遊戲體驗，同時又能炫耀自己現代的遊戲控制器嗎？BlueRetro 來拯救你的童年！這款開源的藍牙遊戲控制器轉接器讓你可以把最新款的 PlayStation、Xbox 和 Switch Pro 控制器連接到那些古老的遊戲機上。誰說過復古不能與現代搭配？
BlueRetro 使用 ESP32 微控制器作為靈魂，為你帶來飛快的無線體驗，讓你在享受老遊戲的樂趣時，也能輕鬆擺脫那煩人的線纏繞。它支持各種控制器，包括 PlayStation 4、PlayStation 5、Xbox One、Xbox Series X/S 和任天堂 Switch Pro 控制器。BlueRetro 還讓你自定義按鍵映射，隨心所欲地玩轉遊戲。
所以，想要讓你的復古遊戲機煥發新生，並且讓你的遊戲時光更加舒適、愉悅嗎？讓 BlueRetro 為你帶來驚喜吧！加入BlueRetro這個充滿創意與樂趣的開發者社群，一起將復古遊戲帶入無線新時代！
特別提醒!!接線錯誤可能導致PSX / PS2主機燒毀
準備材料
在介紹完BlueRetro之後，今天我們要一起來動手製作一款支援PSX/PS2的BlueRetro裝置。請確保你已經準備好以下所需材料：

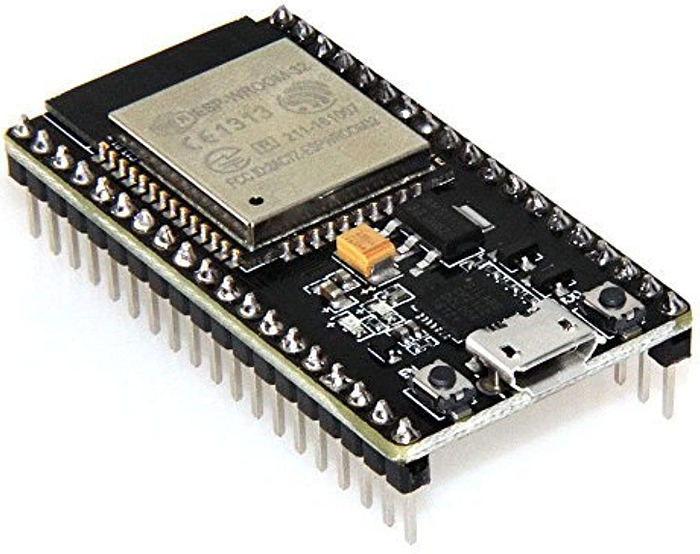

- ESP32 x 1
- PS2手把延長線 x 1

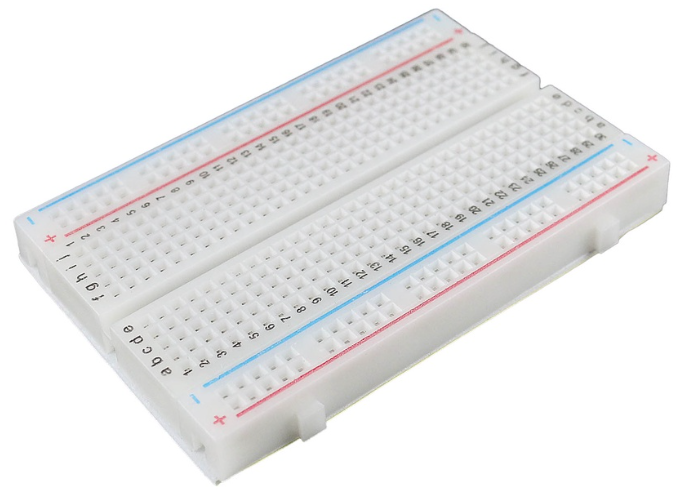

- 麵包板 x 1
- 杜邦線 (母對公)x N
PS2搖桿接頭處理
將PS2手把延長線剪斷，然後將每條電線連接到杜邦線公頭。接著，用三用電表測試腳位，並在電線上貼上對應的腳位編號（腳位5、8沒用到，可以不用貼）
電壓測試

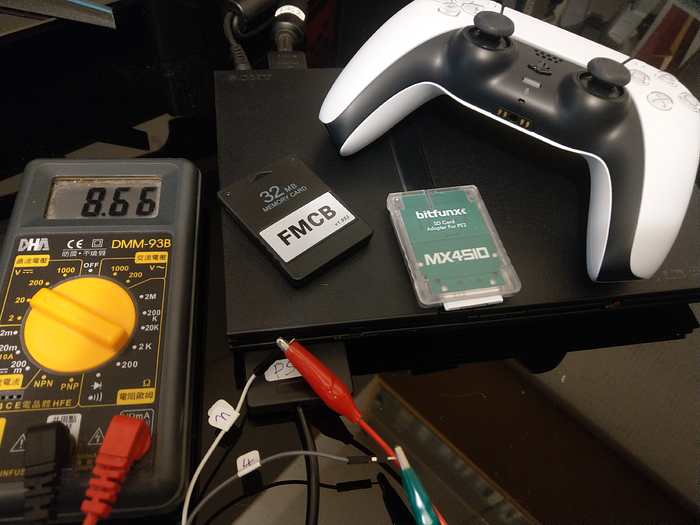

建議在開始之前，先對PS2搖桿接頭進行電壓測試，確保腳位方向正確。參考線路圖，腳位3是5V，腳位4是接地。把PS2搖桿接頭插入PS2主機的1P搖桿接口，然後用三用電表測試腳位3和腳位4的輸出是否在9V以內。如果測試結果正確，那就表示腳位編號沒有弄錯。
需要注意的是，如果在搞錯腳位的情況下，將接線連接到ESP32並插入PS2主機，可能會損壞機器。
接線圖

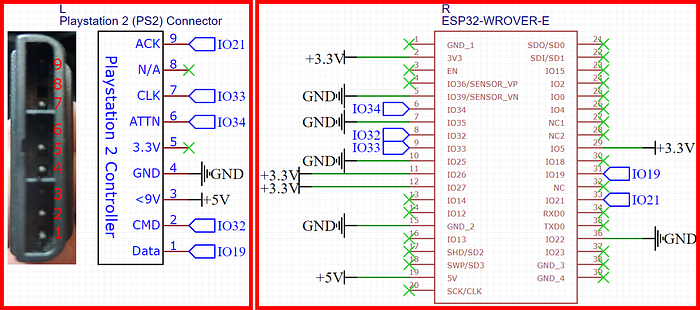

- 以下為PSX / PS2 BlueRetro裝置接線圖，左邊為PS2接頭，右邊為ESP32。
- 接線時將左右兩邊同樣編號的數字接在一起(如左邊IO21接到右邊IO21)。
- 右邊ESP32有多個GND將之全部接到麵包板上導通。
- 右邊ESP32有多個3.3V將之全部接到麵包板上導通。

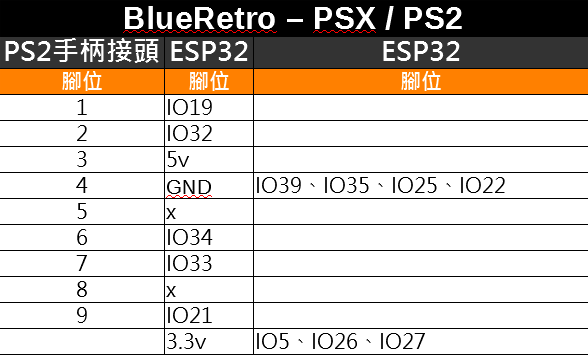

- 接線腳位整理
寫入韌體(Firmware)
先下載以下檔案：
- BlueRetro (韌體，下載： v1.8.3_hw1.zip)
- Flash 下載工具 (寫入工具)

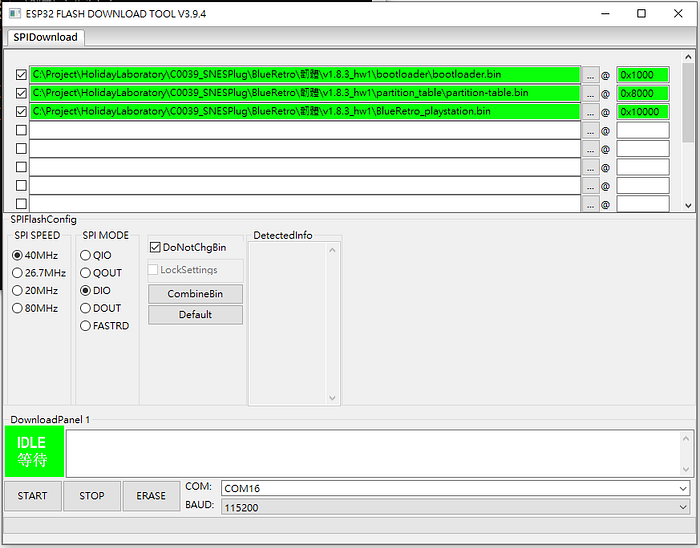

- 所有檔案下載完畢先解壓縮並開啟寫入韌體程式(flash_download_tool_3.9.4.exe)，選ESP32
將ESP32接上電腦並參考以上畫面進行設定，COM請選ESP32接上電腦後出現的COM編號，確定無誤後按START進行韌體寫入。

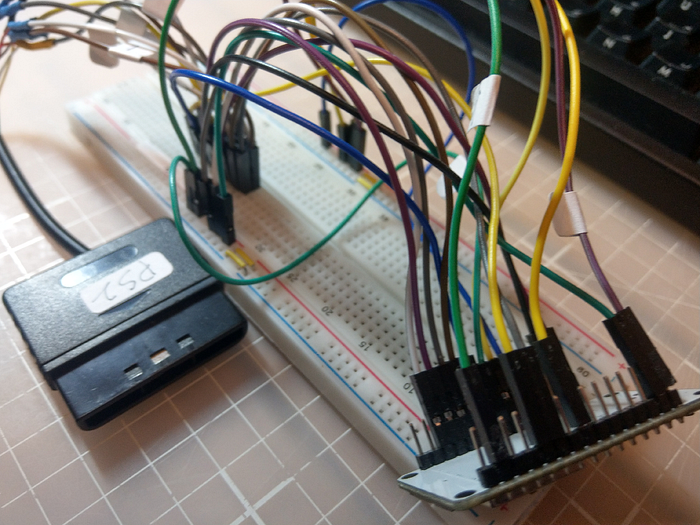

自製PSX/PS2 BlueRetro裝置完成圖參考
支援藍牙手把
以下是官網列出的支援手把。
網路設置
- 進入網路設置可以改變按鈕配置、連發設定、OTA FW 更新等等設定
- 以下是官網的說明頁面
藍牙搖桿配對PS2主機
- 將自製PSX / PS2 BlueRetro裝置插上PS2主機1P手柄插座

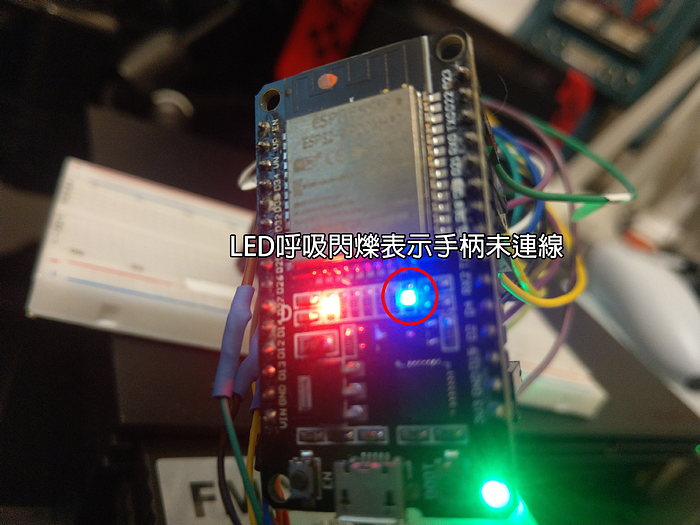

- ESP32板子上LED呼吸閃爍表示手柄未連線
- 讓BlueRetro支援的藍牙手把進入配對模式與自製PSX / PS2 BlueRetro裝置配對(以PS5手把為例同時按住創建按鈕與PS按鈕，直到光條開始閃爍)
- ESP32板子上LED呼吸燈不在閃爍表示手柄配對成功
實機測試
參考資料
官方紛絲團
官方Youtube
特別感謝：ChatGPT校稿
