【DIY】自製Game&Watch遊戲大猩猩

前言

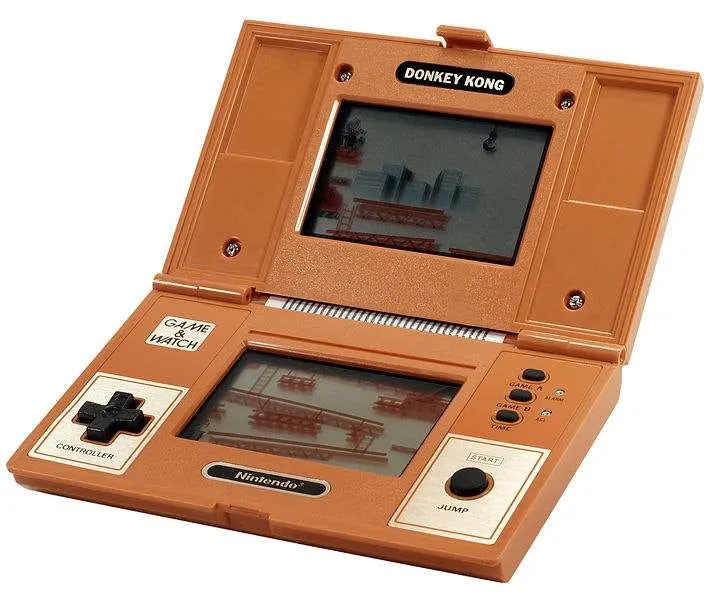

想起小時候阿福同學總是在下課後，拿著一台GAME&WATCH大金剛在學校附近的雜貨店內邊吃零食邊玩遊戲，並用下巴指揮同學跑腿排隊買零食，這樣就有機會玩上一局，當時我也只能羨慕的站在後排眼巴巴的看著大家玩。

事過境遷趁連假帶家人到日本玩，順道跑到日本二手懷舊商店逛逛，又看到這台掌機，原本想買回家收藏的在看到高達五萬日幣後，也只能跟小時候一樣眼巴巴的站在櫥窗前看著這台機器，回味一下童年的那段時光，離開二手懷舊商店後忽然想到何不自己動手作一台呢？

回台灣後花了點時間就把原型機跟遊戲完成了，以下是測試影片：

雖然只作學術研究不會用在商業用途上，GAME&WATCH大金剛是有版權的，不好拿來開源與散布，所以找來以前一起開發遊戲的美術老戰友幫忙重畫一組圖，以下是換過圖後的測試影片，遊戲取名Gorilla：

有興趣的同好，可以參考以下教學，自己也製作一台來過過癮

準備材料

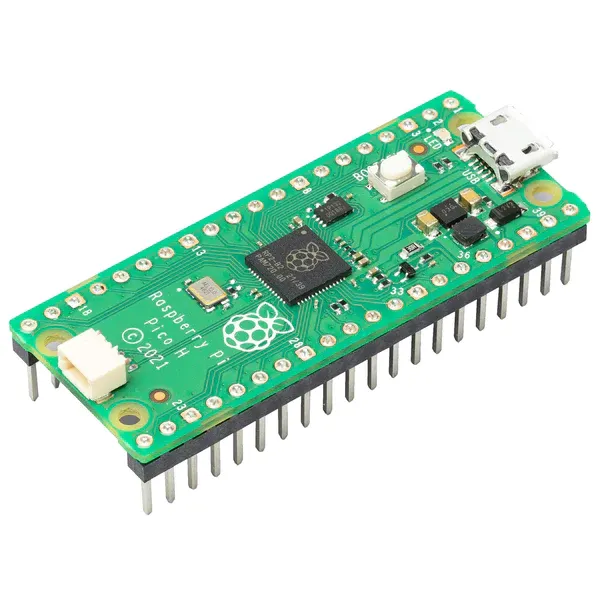

• Raspberry pi PICO
• 數量：1

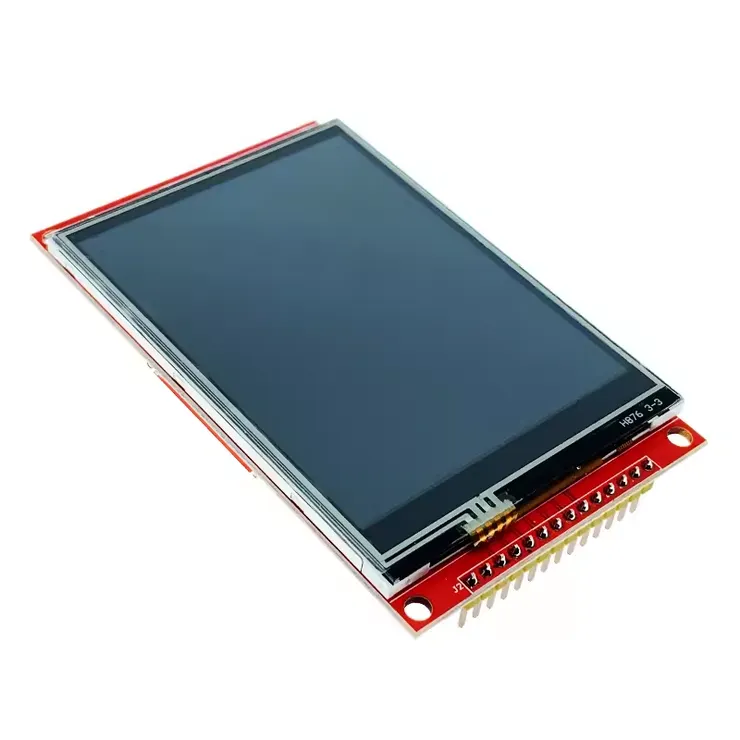

• 3.2吋SPI串列埠TFT液晶顯示器模組ILI9341驅動LCD螢幕240*320
• 數量：2
• 注意：不要買觸碰的版本

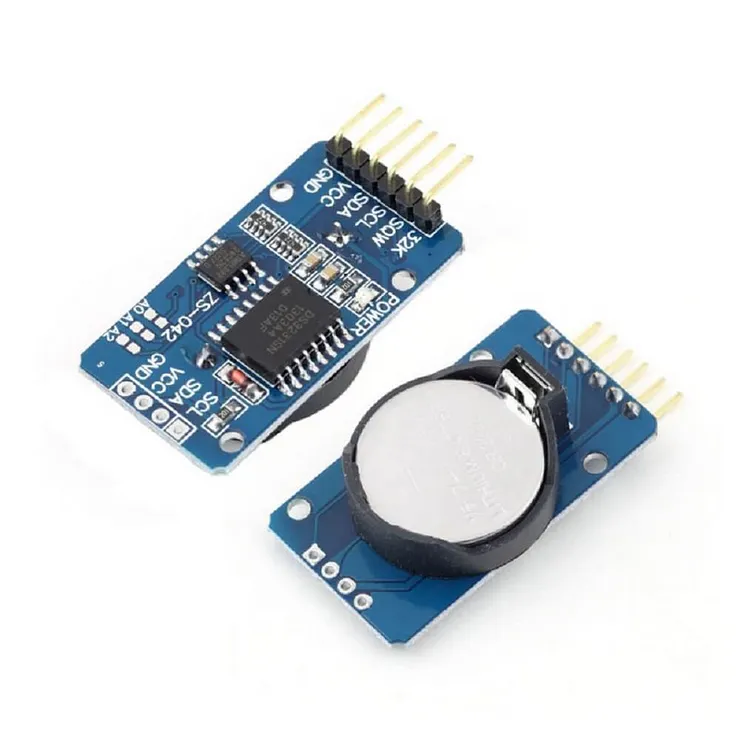

• DS3231 高精度I2C實時時鐘 (RTC)
• 數量：1

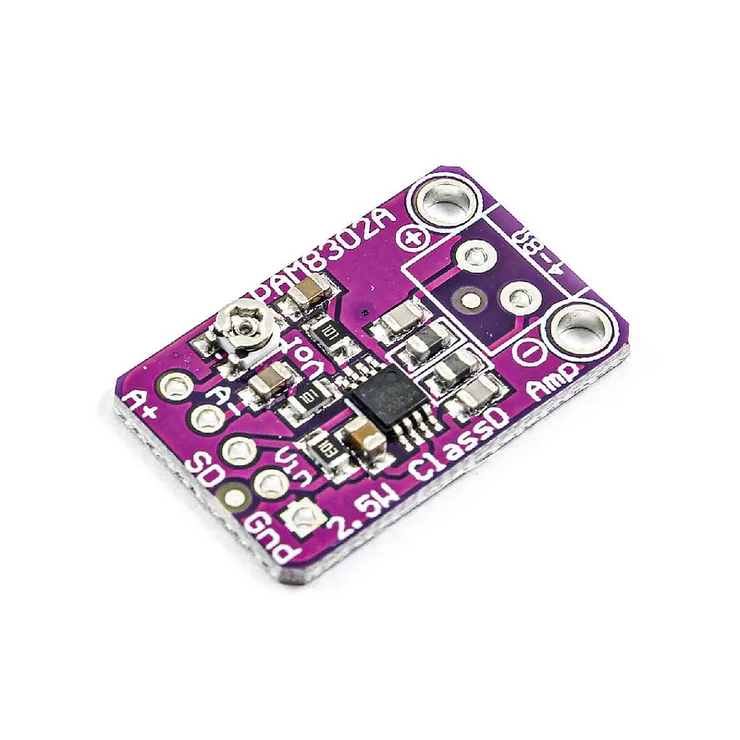

• PAM8302 2.5W 單通道 D類 音頻功率 放大器模塊
• 數量：1

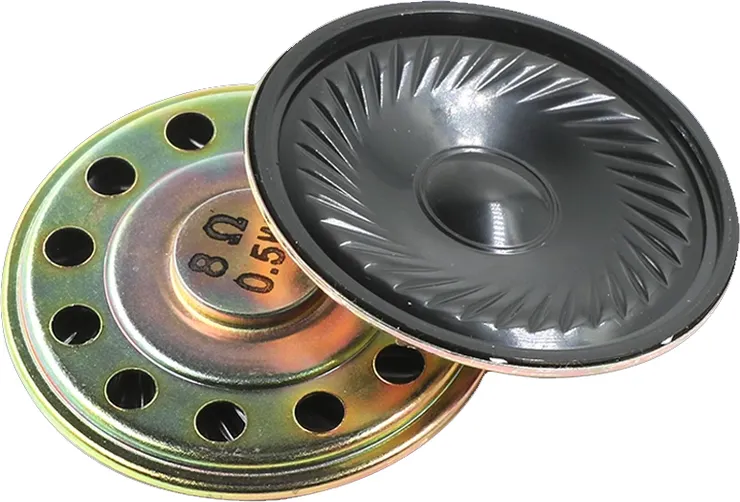

• 小喇叭揚聲器 1W2瓦4R8歐
• 數量：1

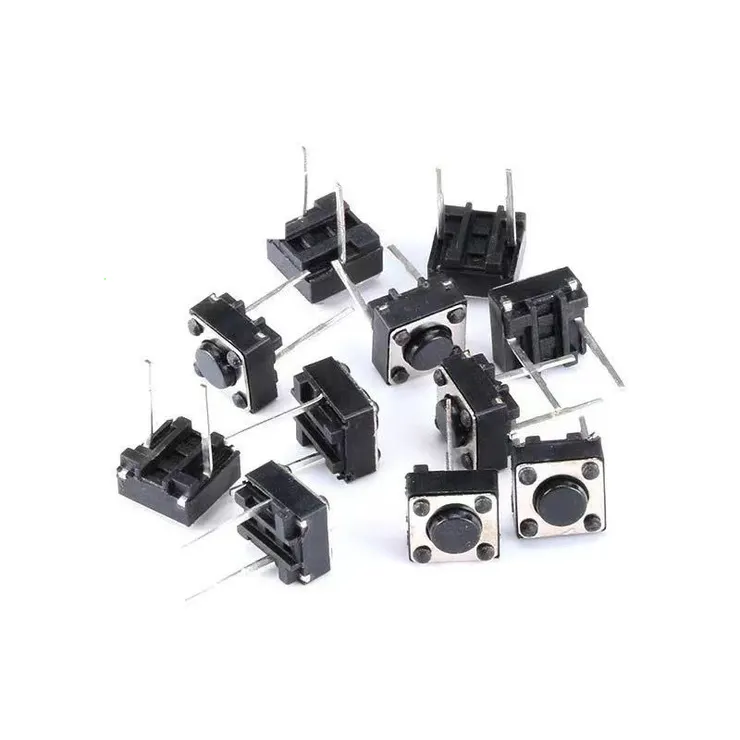

• 輕觸開關 輕觸按鍵 輕觸微動開關 6 x 6 高度 4.3mm
• 數量：8

線路圖

• 接線圖-1

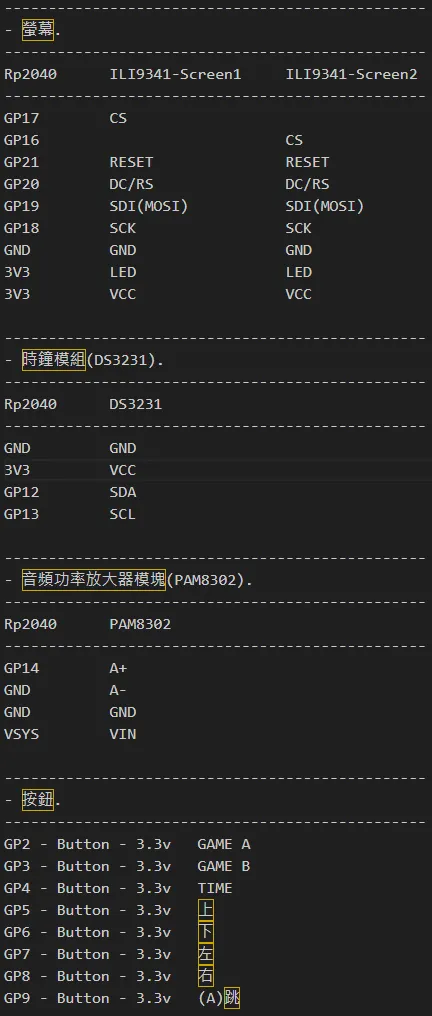

• 接線圖-2

• 以上兩種接線說明，請擇一選看得懂的進行接線

Github

• 程式碼下載

安裝遊戲

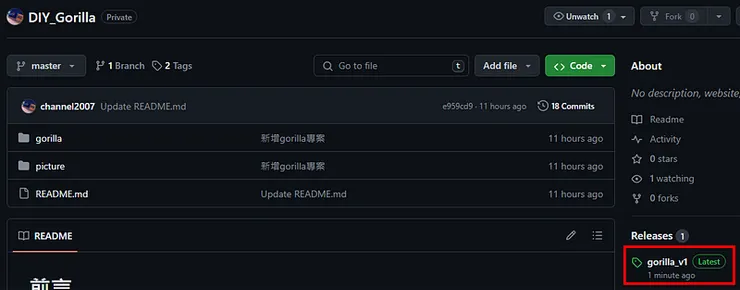

• 進入Github頁面，右邊找到gorilla_v1點擊進入

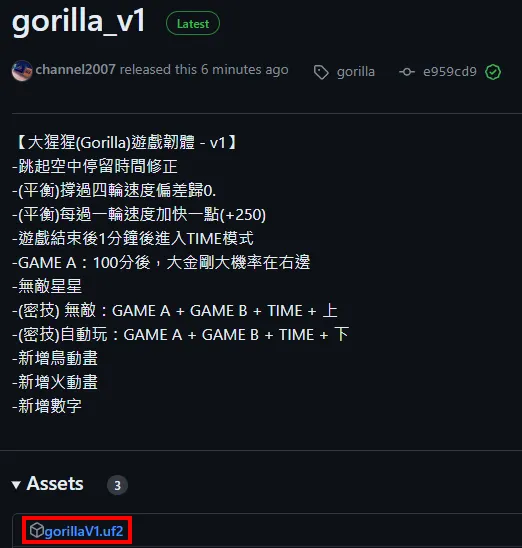

• 點擊gorillaV1.uf2下載

• 按住Raspberry Pi Pico 的BOOTSET 按鈕時，插上USB 傳輸線連接到電腦。 Raspberry Pi Pico 會被電腦辨識為一個磁碟，將gorillaV1.uf2檔拖放到其中就會自動更新遊戲。

操作方法

• 上下左右：移動
• A：跳
• GAME A：難度1
• GAME B：難度2
• TIME：顯示時間模式，遊戲中：音效開關

密技

• 按住GAME A+GAME B+TIME在按上：無敵開關
• 按住GAME A+GAME B+TIME在按下：自動玩開關

後記

第一次看到 Game & Watch機器時，讓我感到非常驚訝和興奮，因為它讓我意識到原來遊戲也可以帶著走隨時玩，定下了我對掌機的啟蒙印象，所以當有能力自己製作電子小玩具後，實作的題目大部分都以掌機為主，另外本次的實作是第一次嘗試使用雙螢幕，其中克服了不少問題，以後有機會再來分享其中經驗。

好的，以上是本次教學，希望能勾起您童年時的美好回憶，我們下次見。

更新日誌

• 2024/4/28 更新Youtube教學影片
