一台俗稱大野狼的機車整修-2 外觀修復

更新於 發佈於 閱讀時間約 3 分鐘

當年對機車一竅不通,所以有些部件是車行跟烤漆師傅幫忙整理起來的
但有些太細的工作,他們做不來,只好小弟我跳下去自己處理了

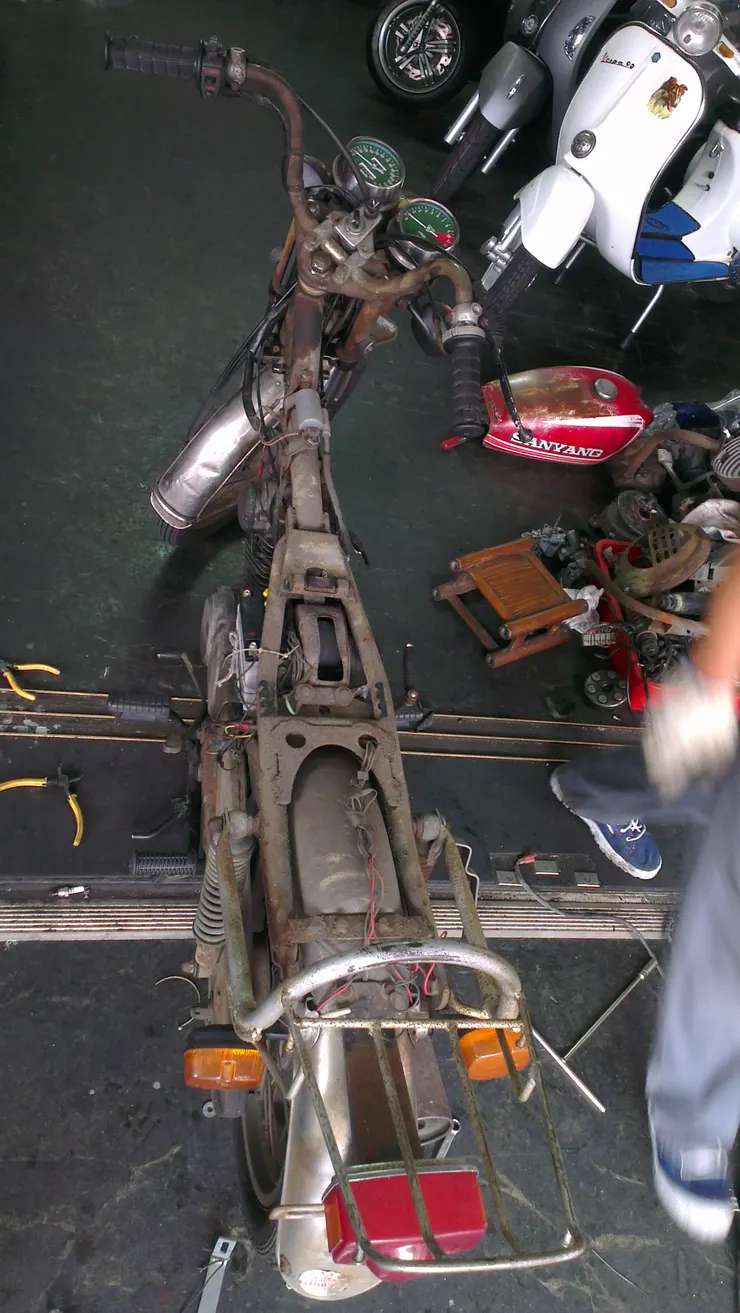

在車行被脫光光的老狼

raw-image

重新整理線路

raw-image

拆下來的舊品,因為大野狼的鍊條蓋跟普通的野狼不一樣,所以後面拿原車上的下去整修翻新

大野狼的搖避比較長,所以鍊條蓋也跟一般的野狼有所不同

大野狼的搖避比較長,所以鍊條蓋也跟一般的野狼有所不同

老狼排氣管,這種樣式的排氣管又稱為甜筒管,喇叭管,在很早期的一代或二代野狼上會裝這隻。

一樣找不到新品哩,所以後面也拿原車上的去整新

老狼管,後段是白鐵的,超耐用

老狼管,後段是白鐵的,超耐用

換心後的前叉、燈耳、前土除

raw-image

車行的師傅用翻新中古車的方式,將外觀上漆

raw-image


raw-image

車台也整個重新上漆

raw-image

側蓋,因為當年找不到全新品,原車上的兩邊都不見了,只好找了中古的側蓋來翻新

raw-image

將氧化層磨掉的側蓋,烤漆師傅說以後還是會有機會掉漆,現階段只能用這種方式去處理

raw-image

噴完底漆的側蓋

raw-image

重新翻修完的側蓋

raw-image

野狼側蓋鋁標

因為也找不到全新品哩,所以一樣用中古品翻新

這部份因此工序複雜,烤漆師傅那邊沒辦法做,所以小弟我自己出馬

中古品上全都是刮傷

中古品上全都是刮傷

先到超音波清洗機裡面加入退漆劑退漆

raw-image

退漆完的鋁牌

raw-image

舊漆跟髒污都清洗掉後,開始翻新

raw-image

整平後的鋁牌

raw-image

為了讓漆更容易附著上金屬表面,這邊使用了模型專用的金屬透明底漆

raw-image

薄薄的噴上一層,讓他包覆鋁牌

raw-image

然後噴上白色的油性漆做底乾燥後,再噴上黑色的琺瑯漆

raw-image

再用擦拭法,將銀色的框,重新顯現出來

raw-image

重新噴塗完的馬克,跟庫存品比一比

raw-image

這樣側蓋鋁牌就完成哩

raw-image

將馬克鎖回側蓋上,裝回車上

左側蓋

左側蓋


右側蓋

右側蓋

鍊條蓋-研磨後

raw-image


raw-image

鍊條蓋噴上補土

raw-image

鍊條蓋噴上銀漆

raw-image

排氣管
除鏽拋光,這部份比較簡單,所以也是自己來處理

排氣管除鏽,朋友幫我拍照的

排氣管除鏽,朋友幫我拍照的


除鏽拋光完後,裝回車上

除鏽拋光完後,裝回車上

腳踏花
在很老的野狼跟美力上,後搖臂上都會鎖上這個
防止二貼時,後座乘客腳被勾進後輪

因為原車上的快鏽斷了,新版的野狼也不用這個樣式哩,所以先用ABS板,手工切出第一塊樣品

raw-image


上:原車腳踏花下:手工切割ABS板樣品

上:原車腳踏花下:手工切割ABS板樣品

後來朋友那邊幫我切割了不鏽鋼版本,拿到後進行拋光作業

raw-image

各版本腳踏花

左上:原車件 右上:手工ABS板切割中左:CAD圖槁 中右:第一次雷射切割樣品下:白鐵最終版本

左上:原車件 右上:手工ABS板切割中左:CAD圖槁 中右:第一次雷射切割樣品下:白鐵最終版本

拋光完後,鎖回後搖臂上,成為車上的一大亮點

白鐵拋光完超亮的腳踏花

白鐵拋光完超亮的腳踏花

白金外蓋125點紅字

早期的白金狼125是紅字後期型的都改成黑字

早期的白金狼125是紅字後期型的都改成黑字

就這樣車一步步的完成哩,在車行牽車回去前留影
因為車行師傅不喜歡拍照,所以只有我跟老紅狼合照

raw-image

另外一邊是汽車行老闆跟烤漆師傅的經典合照

朋友說超像港片食神裡的合照

朋友說超像港片食神裡的合照

就這樣,經歷了一個月,老紅又重新復活哩

2014年6月,老紅以展新面貌回到家哩!

2014年6月,老紅以展新面貌回到家哩!

(本文相片取自2014年老狼維修時拍攝,拍攝記錄時可能匆忙,部份相片可能失焦模糊,敬請見諒)
