雄二雄三海劍二通用發射架研究

2019/5月初版
2020/12月新增
■■■■■■■■■■■■■■■■■■■■■■
因為研究光榮之星裝載雄二的方式，回頭看Youtube上參訪軍艦的影片，分析雄二跟雄三與發射架連結點的差別，一些有趣的發現。

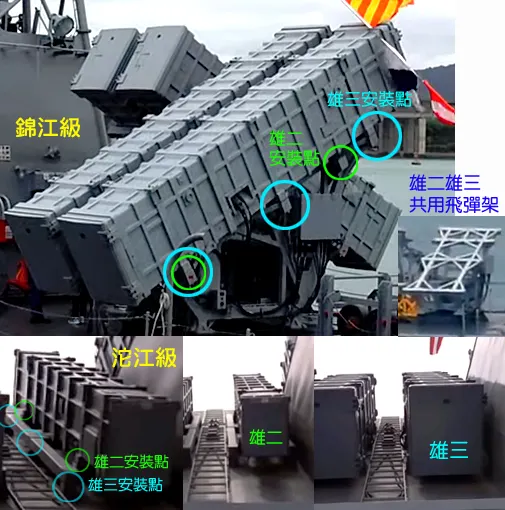

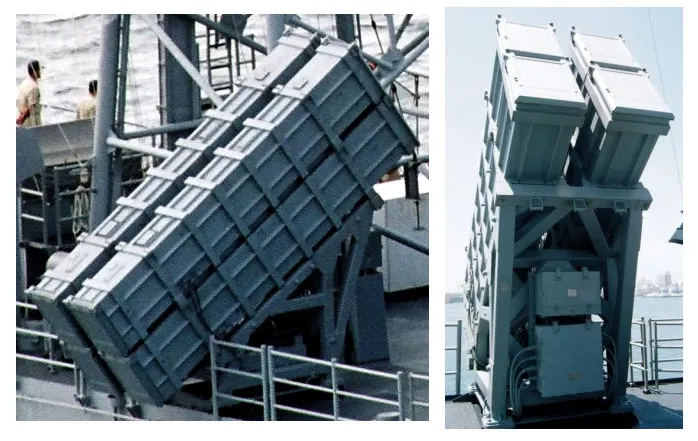

最早雄二發展出來，採用4個連結點的雄二專用發射箱，陸續裝載在7艘武進三的老陽字號、成功級、康定級、光六飛彈快艇，分別是雙層四聯裝，跟單層二聯裝，端看載台的承受力而不同。老陽除役後，雄二發射架被移裝到5艘錦江級，變成單層二聯裝x2，因為老陽都只安裝一個雙層四聯裝的發射架，而錦江級需要10個發射架，缺少的3個應該是跟光六一樣全新製造。

雄三發展出來後，採用6個連結點的雄三雄二通用發射架，被安裝到7艘錦江級與換裝8艘成功級。成功級是以雄二雄三雙層混裝，錦江級是單層二聯裝。雄三發射架可直接改裝雄二，會以下連結點中間的兩個雄二連接點，與上中連結點之間增加的連結點安裝，兩種飛彈箱會在底部切齊。

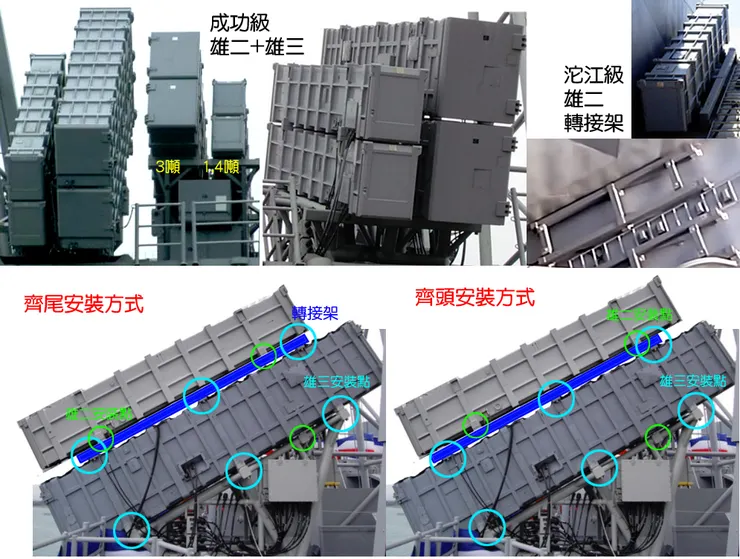

而到沱江艦時，則採用與艦體合一的雄三6連結點，如果要安裝雄二，就要在上面加裝轉接架，此時的雄二會往中間前方移動。2020塔江艦下水CG動畫，4連裝x2的海劍二發射箱，應該是用另外一種轉接架裝在熊二轉接架上，再放在6連結點上。

●●●●●●●●●

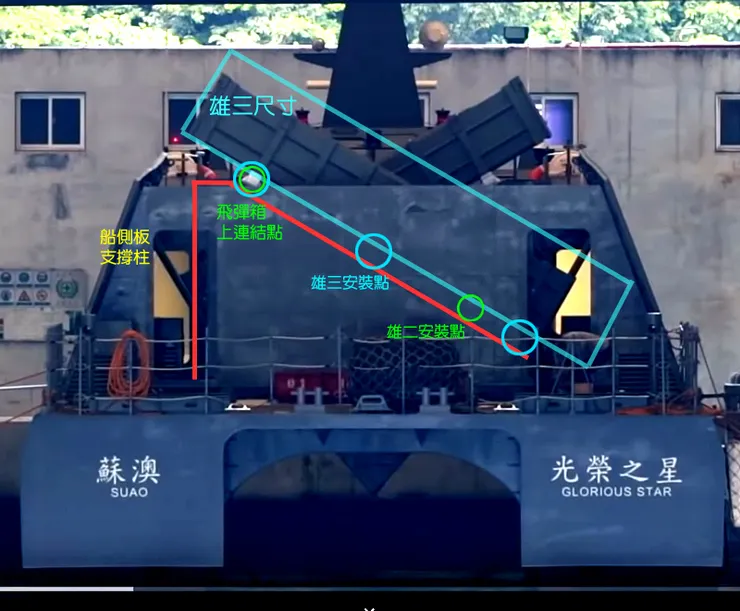

光榮之星，現有照片看來是4個連結點，直接安裝兩顆雄二（圖二），那就應該不能裝雄三。雄二的重量大概是雄三的一半，如果要配置小型飛彈快艇，就是4顆雄二或兩顆雄二+一顆雄三，或兩顆雄三這三種可能。但必須考量雄三的發射後座力，如果會翻船、造成船體傷害，就必須改成兩顆雄三往前方發射的模式。 影片來源Youtube 李忠衛
●●●●●●●●●

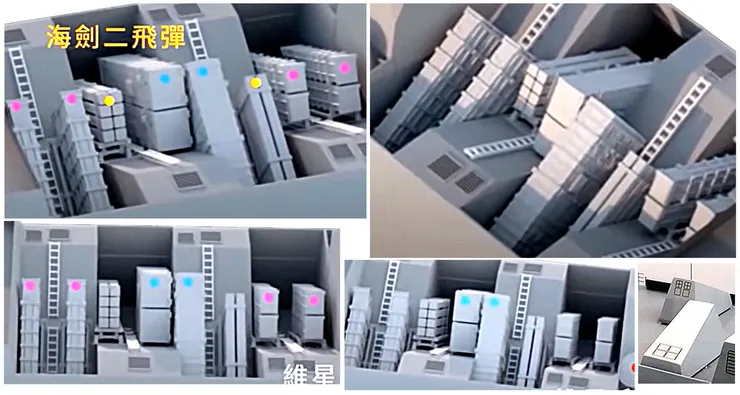

2020塔江艦下水，CG動畫顯示海劍二的發射箱是4連裝一組，可能是雄二轉接架上，再加一個海劍二轉接架，這樣雄二跟雄三兩種發射架都可安裝8枚海劍二，畢竟發射後座力比雄二雄三都小很多，更沒有結構強度壓力。海劍二長度接近雄二，單顆重量約200公斤上下，對雄二約是1:4的重量比。如果下方是雄三飛彈箱，上方用轉接架裝一個4連裝海劍二發射箱，理論上可以更平均配重。這種配置在2019年，鴻運兩棲船塢運輸艦模型的匿蹤四連裝飛彈發射架上有出現，上方是8枚海劍二，下方兩枚雄二或雄三，缺點是會增加兩組轉接架的重量。

PS：成功級跟康定級如要改裝海劍二，在解決雷達跟戰系搭配後，成功級可以撤下2~4枚雄三，直接安裝8~16枚海劍二。康定級則撤除海欉樹飛彈，安裝兩組匿蹤朝左朝右雄三發射架，或兩組朝左前、右前射角的發射架，搭配調整船中左右射角的8枚雄二，就可以有更寬廣射角的海劍二安裝方式，甚至加裝雄三，強化康定級的反艦能量。

雄二：685公斤，長4.8公尺，1988公布
雄三：1470公斤，長6.1公尺，2007展出
天劍二：184公斤，長3.6公尺，射程60~100公里
海劍二：184公斤+加力器，長3.6公尺以上，射程30公里
●●●●●●●●●

成功級的雄二雄三飛彈裝法，因為兩顆雄三就3噸以上，對比兩顆雄二才1.4噸，左右重量不平衡，得要常交換位置以避免單點應力疲乏。然後又放的超高，海浪大時晃動更大，難怪就算是強化的甲板也有點撐不住。

沱江級出來後，設計上就要能承受兩顆雄三3噸以上的重量，半埋在艦身3、4槽位，應該就是船身重心點，沒有成功級的問題。然後使用雄三飛彈箱6連結點，加上轉接架就可以安裝雄二、海劍二。這種方式，可以用來改良成功級的飛彈裝載嗎？

如圖下，把兩顆雄三當底座，上面放轉接架裝雄二，可以讓兩邊重量平均成2.2噸，得要考量發射箱強度、轉接架強度與增加的重量，以及飛彈發射的狀況，不知道中科院跟軍方有沒有測試過。在海劍二量產後，也可能以此方式安裝。
