瓦楞紙箱的基本認識
當我們天天和瓦楞紙箱擦身而過時，似乎從來沒有主動的意念去了解瓦楞紙箱對我們的意義和重要性是什麼。在進入這個主題之前，必須對於只想有一個基本的認識，所以3C機構設計爸想以下下章節深入淺出的跟各位介紹瓦楞紙箱的專業知識，即便不是包裝設計一員的機構設計人員，也不可以不知道瓦楞紙箱設計的基本要素。
什麼是瓦楞紙箱？顧名思義，就是瓦楞(波浪狀)形狀的紙所堆疊而成的紙箱。所以，要了解瓦楞紙箱，就必須先從它的結構開始了解，然而一個瓦楞紙箱的組成及材料，我們可以歸納成以下材料組成…
1.外表面紙： 又稱(表)面紙。這是各位看到的瓦楞紙箱外觀的那一層平坦的紙，因為它是在外觀面，所以叫做面紙或外表面紙。它的功能除了外觀考量之外，最重要的是它兼顧了破裂強度、刺穿強度、印刷、防潮….等等的考量因素。
2.中紙：或稱蕊紙。這是紙箱最外層和最內層之間的平坦的紙。主要的功能除了可以控制側向強度之外，還有一個功能是做為瓦楞紙之間膠合的介面，讓瓦愣紙可以透過中紙膠合之後，成為一個完整的多層紙的紙箱。
3.裏紙：裏紙的功能，和表面紙的功能雷同，只是裏紙的外觀考量比較低。

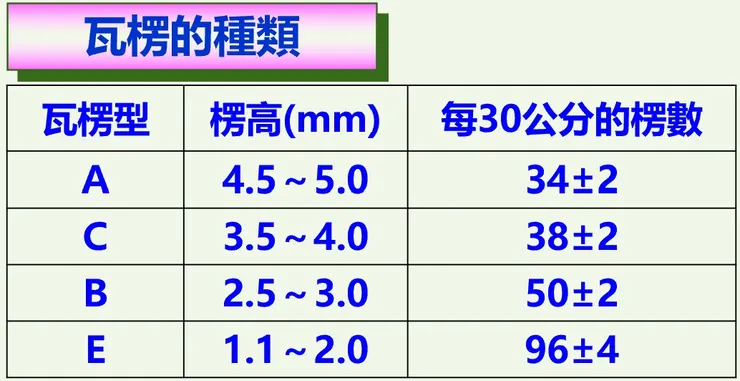

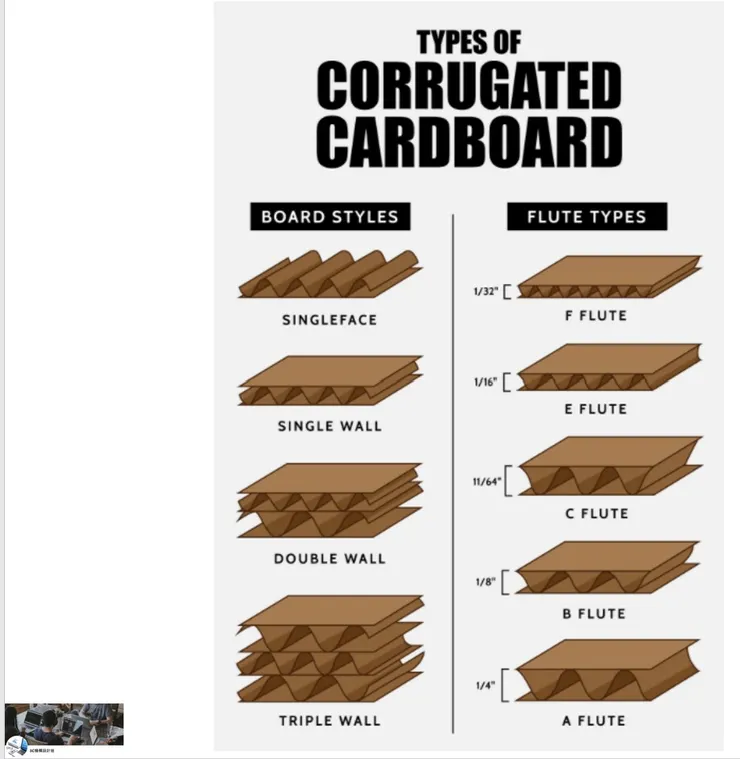

4.瓦楞紙：瓦愣紙是瓦楞紙箱的靈魂，是瓦楞紙箱縱向強度的主要因子，所以，瓦楞紙的波浪紋一定要縱向擺放，整體的紙箱才有強度可言，才能夠具有被堆疊的能力。當然，瓦楞紙在業界還是有一個標準的規範，不管是國內外，基本上都有共同的語言。目前市面上比較popular的瓦楞形狀還是以U型為主流瓦楞形狀，V型的瓦楞倒是沒有見過。總成也已U+U…為主。瓦楞的種類，大致分為A楞、B楞、C楞、E楞，在中國，還有一種瓦楞紙叫做K楞(紙)，每種瓦楞尺寸的細部要求，可以參考附件圖片。
就以上1、2、3、4項，就可以排列組合的組成各種不同厚度、不同強度的紙箱了。以我們經常聽到的AB楞紙箱為例，這個規格就是5層紙的紙箱，裏紙+瓦楞紙(B楞)+中紙+瓦楞紙(A楞)+表面紙。

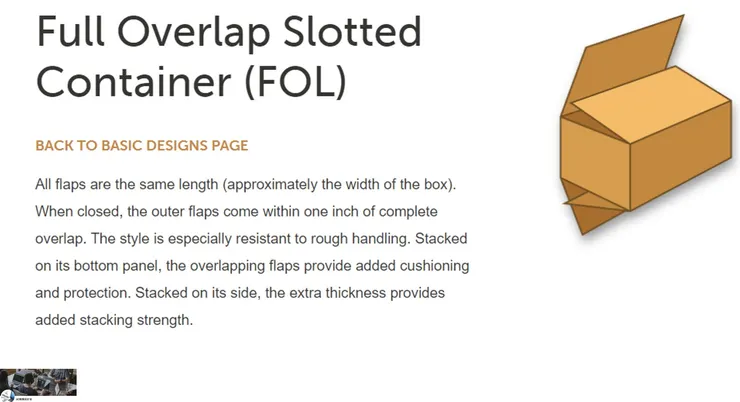

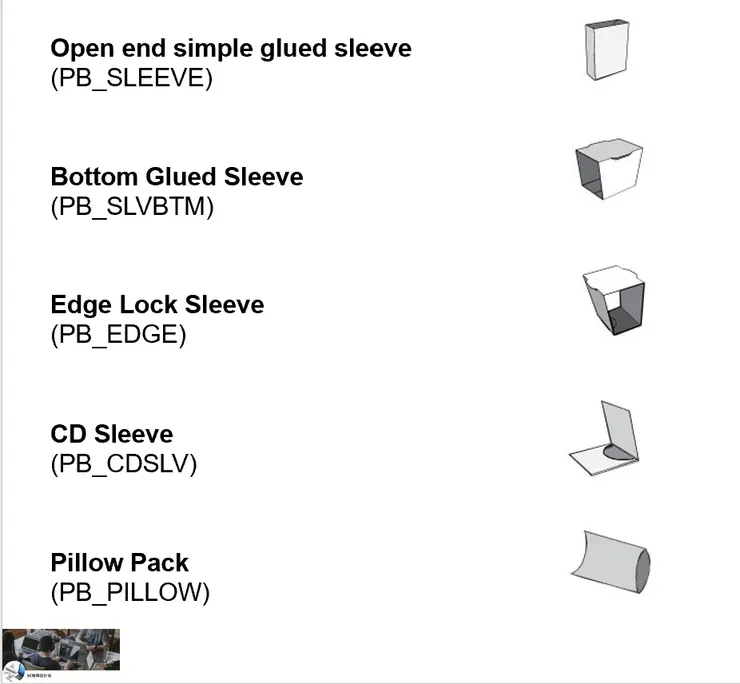

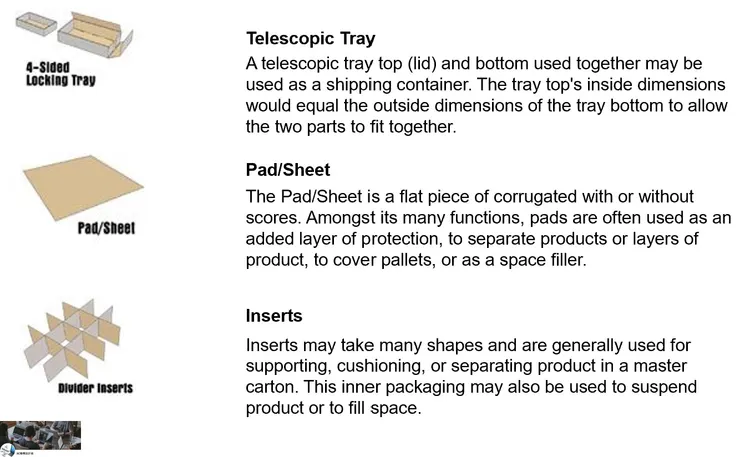

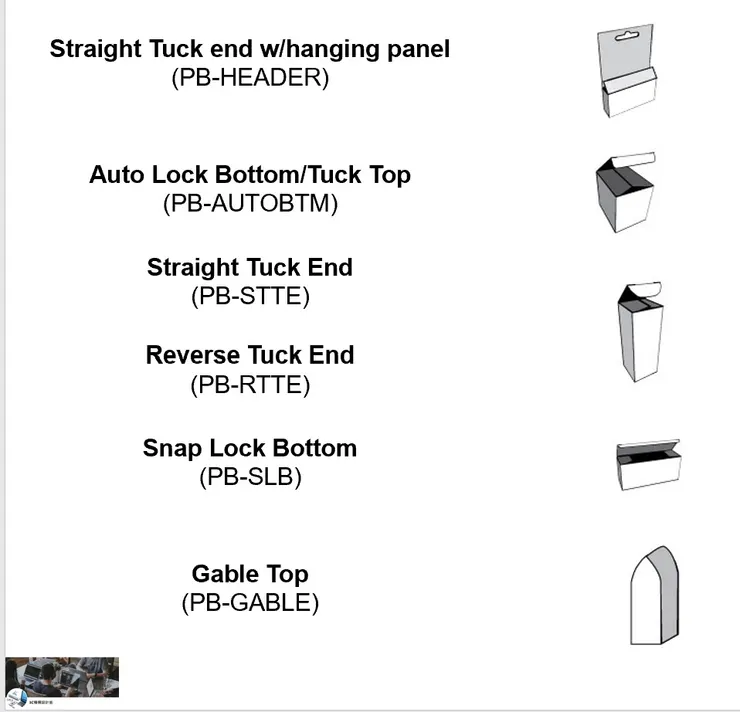

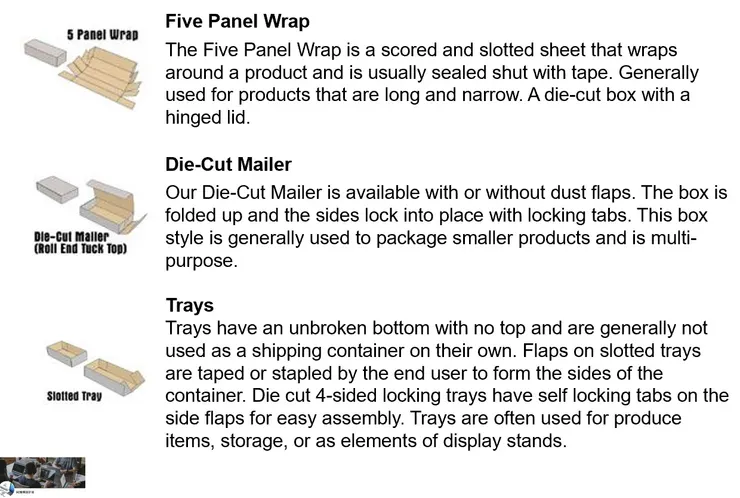

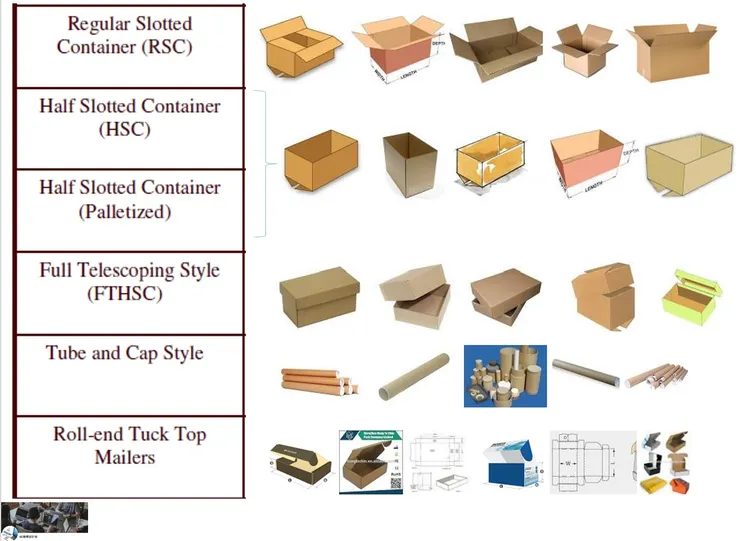

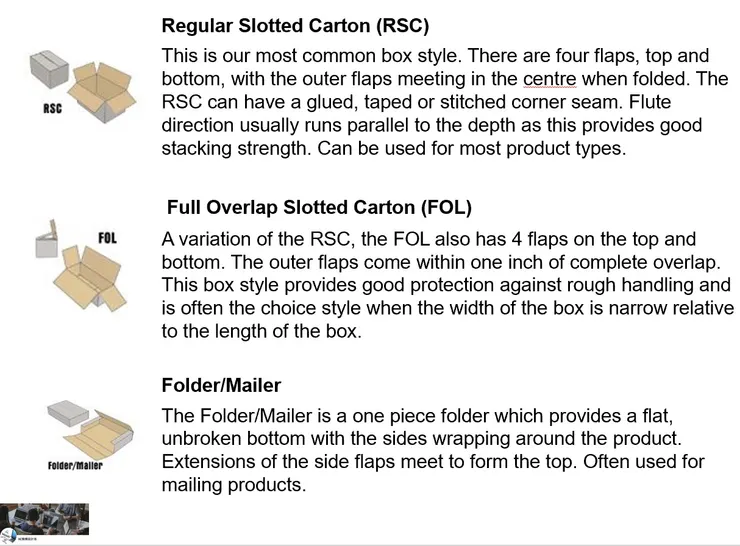

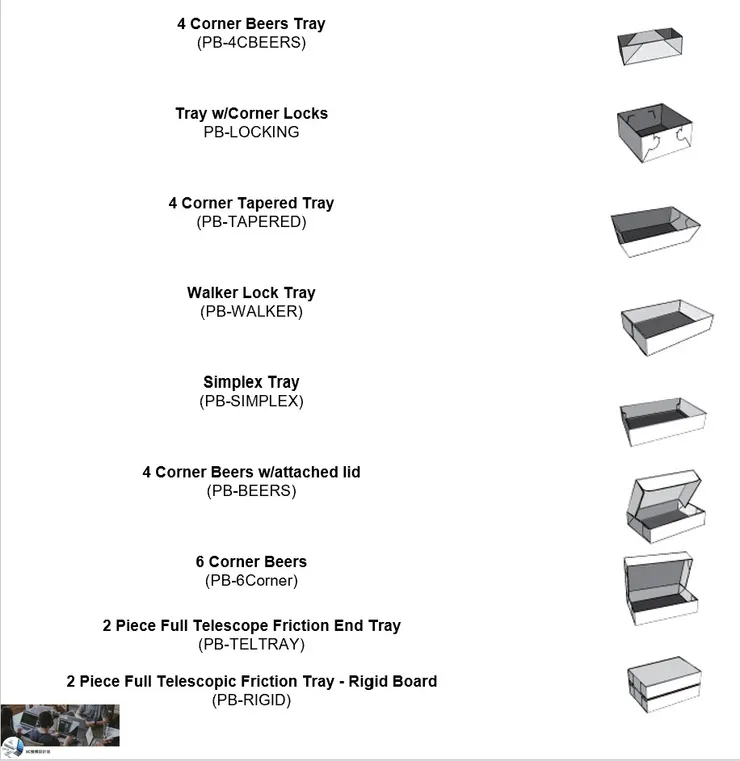

標準的瓦楞紙箱，是以六面的紙箱箱體，對於縱向抗壓強度(BCT)來說，也是以完整的六面紙箱箱體來做計算評估，在分享的圖片中，大家可以看到紙箱的種類有六面完整的箱體、也有五面的紙箱體，各種的名稱及圖片歸納出來讓各位朋友一次都看懂，尤其在歐美客戶的溝通當中，這些專有名詞對於機構設計人員、包裝設計人員就不可不懂了。但是，在我們所討論的箱壓強度來說，是以6個面的瓦楞紙所製成的瓦楞紙箱。
那，在紙箱強度來說，我們要特別注意那幾項的強度呢？3C機構設計爸以這篇文章跟各位介紹專業指向必須注意的紙箱強度項目:
1_抗壓強度 (BCT-Box Compression Test): 這是紙箱的縱向抗壓能力，它包括了邊壓強度、環壓強度、箱壓強度，未來3C機構設計爸再以專頁來跟各位詳細介紹。
2. 堆碼強度ST（Stack Test）: 堆碼強度(堆疊強度)是指倉庫儲存的瓦楞紙箱包裝在靜態堆疊放置時，將坍塌之前最底層紙箱所能承受的負荷；抗壓強度是指瓦楞紙箱包裝在動態壓力之下從最底層瓦楞紙箱的頂面到底面的平壓強度。兩者有不同的計算。
3_瓦愣紙邊壓強度 (ECT-Edge Crush Test)(TAPPI T 811): 邊壓強度即瓦楞紙板的邊緣壓縮強度，單位牛/米（N/m）。
4_環壓强度(RCT-Ring Crush Test): 環壓強度RCT主要是指箱板紙和瓦楞紙的橫向壓縮強度，單位牛/米（N/m）。瓦楞紙板的邊壓強度與箱板紙和瓦楞紙的環壓強度RCT有關。
5_耐破(裂)強度 (BST-Bursting Strength Test): 耐破強度是靜態破裂強度，單位千帕（Kpa）。耐破強度可由耐破強度測試儀測定。瓦楞原紙和箱紙板等原料的耐破強度符合相關標準，瓦楞紙板的耐破強度可以由所用的原料推測得出，它等於各層箱紙板的耐破強度之和再乘以系數0.95，與瓦楞層無關。
以上5項強度要求是瓦楞紙箱的基本要求，未來3C機構設計爸將詳細介紹，其他強度 例如紙板短距壓縮强度 (SCT)、粘合强度 (PAT-AST-Adhesion Strength Test)、戳穿强度 (PET-Puncture Energy Test)、瓦楞原纸平壓强度(CMT)...等等，偏向於紙箱加工廠及紙料原廠所必須做的設計/檢驗項目，系統廠設計部門暫時可以忽略，除非有重大品質問題發生需要原廠提供分析數據。
