最佳的太陽能板安裝方式~增加你的發電受益!(進階篇)

更新 發佈閱讀 1 分鐘

太陽能板發電效益與安裝的方式息息相關,不適當的安裝方式會讓太陽能板本身的效益發揮不出來,那麼怎樣的安裝方式才是最佳的呢? 答案是考慮遮陰的位置與太陽能板電路設計的關係!

之前介紹過太陽能板是以串聯的方式,將電池片串接起來得到最佳的發電功率,但也因串聯的關係,只要有一片電池片被遮擋住,如附近的建築物、太陽行走的位置、雲層飄過等,造成吸收不到太陽光形成遮陰現象,那麼太陽能板就無法運行發電。關於串聯的說明可以參考:  功率 = 電壓 x 電流! 人人都知道的高功率太陽能板! (入門篇)

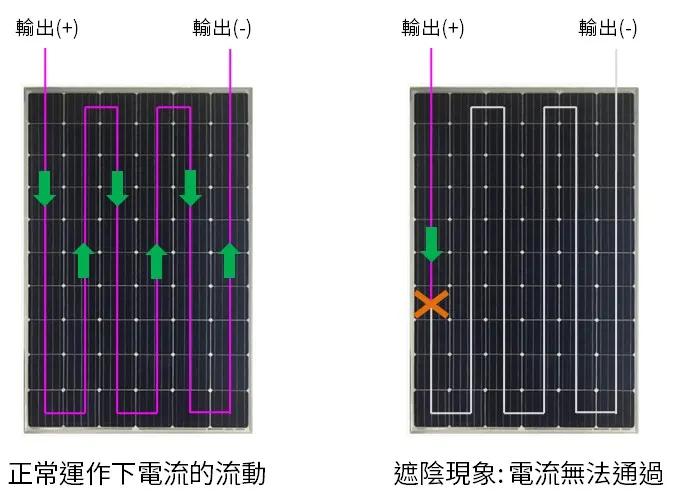

串聯迴路下遮陰發生無法發電

串聯迴路下遮陰發生無法發電

為了解決此現象,好的太陽能板都會在接線盒裡安裝二極體電路,只要一片電池片被遮擋,二極體就會啟動讓電流行走通過,避開不發電的位置,讓剩下的電池片繼續發電工作。

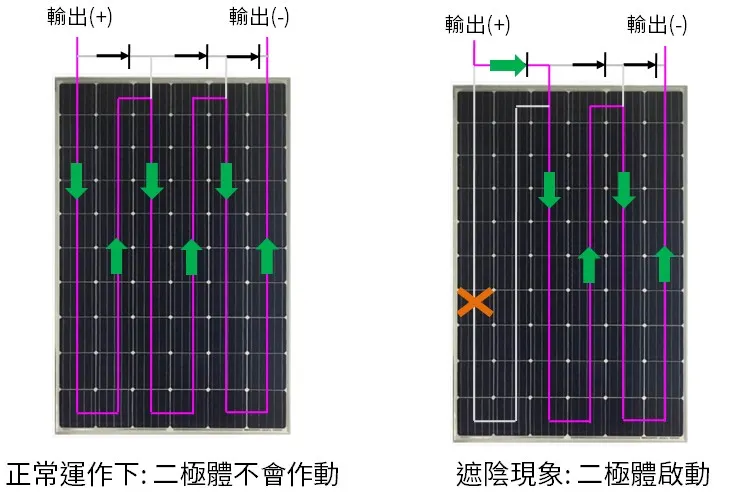

太陽能板含二極體電路

太陽能板含二極體電路

因此在安裝太陽能板時,需要考慮安裝地點會造成怎樣的遮陰位置,依此調整太陽能板是要直擺或橫擺的方式來安裝,讓太陽能板的發電效益最大化。

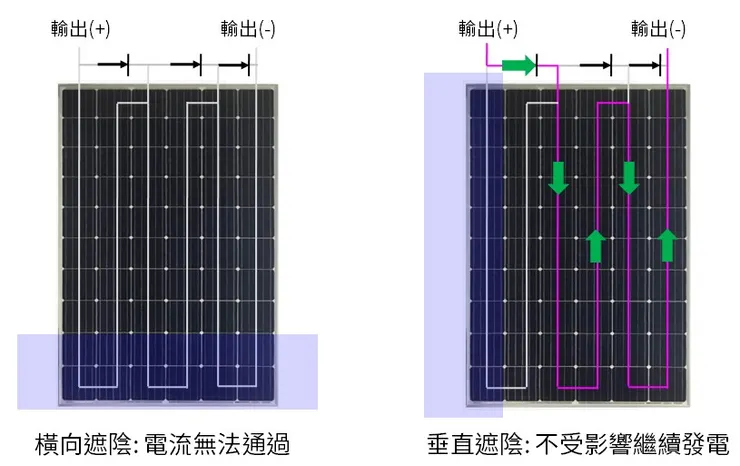

擺放方式不同的影響

擺放方式不同的影響

除此之外,安裝的環境條件也會有影響,記得也要一併考慮進去。

關於安裝環境條件可參考: 影響太陽能系統效益的"環境"關鍵! (專業篇)


相關參考:

  1. 太陽能板串聯? 並聯? 怎麼使用系統效益最佳? (應用篇)
  2. 電壓? 電流? 不匹配的太陽能板因該怎麼辦? (應用篇)


延伸閱讀: 太陽能進階篇


圖片來源:1.http://www.newsolar.com.tw/zh-tw/product-248165/270W-290W%E5%96%AE%E6%99%B6%E7%9F%BD%E5%A4%AA%E9%99%BD%E8%83%BD%E6%A8%A1%E7%B5%84-60-6X10-Cells.html
