使用SwiftUI Grid實現Bento Grid UI，提升資訊組織與視覺美感

更新於 2024/08/20發佈於 2024/08/18閱讀時間約 17 分鐘

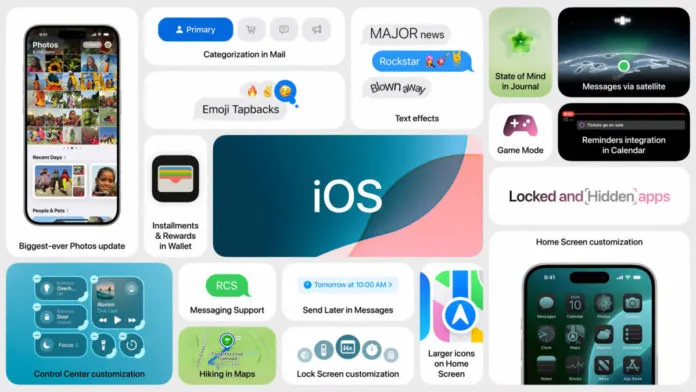

自從我開始從事APP設計開發以來，每年我都會關注Apple的WWDC。這個系列活動會介紹針對不同操作系統的最新軟體與科技。自WWDC20起，Apple將一個主題的所有重點整合在一個畫面中呈現。內容以圓角矩形卡片的形式展現，每張卡片傳達一個特點，卡片大小會根據資訊內容或權重進行調整，並基於網格系統進行動態有序的排版。下圖便是今年WWDC24中關於iOS18最新資訊的介紹。

這種Apple慣於用於宣傳新產品特點的排版手法，便是自2023年起流行的Bento Grid設計，中文稱為”便當盒設計“。

Bento Grid
SwiftUI Grid
SwiftUI Bento Grid
Conclusion

Bento Grid

Bento Grid的起源

如其名稱所示，Bento Grid 的靈感來自日本便當（弁当，bento）盒的分格方式。其特色在於以四方結構為間隔，提供多種菜餚在有限空間內各自擁有獨立的放置區域。這不僅提升了菜餚的承裝數量，也使食用者能一覽所有菜色；在進食過程中，也能方便且優雅地夾取食物。

日本便當展現了實用性與簡潔優雅的設計，體現出純淨的美感，是機能與美感兼具的經典設計範例。這種以使用者（食用者）的角度出發，考量產品整體使用過程（從承裝到食用的體驗）的設計理念，正是「形隨機能」（Form Follows Function）的體現。

Bento Grid 的特點

將便當盒的分隔手法轉化到介面設計上，可以將頁面分隔成大小不一的方塊，以呈現不同的內容。這種設計方式對設計師和使用者都具有以下優點：

模組化與彈性佈局（High Modularity and Flexibility）：

Bento Grid 中的每個方塊（或稱模組）都可以自由調整大小、形狀和位置，為設計師提供了一個既有規則又不受限制的佈局框架。
當設計師需要在一個畫面上呈現大量資訊時，格狀卡片佈局有助於清晰劃分資訊，並根據內容的重要性和視覺層級靈活調整方塊的大小與排列。

視覺層次與引導（Clear Visual Hierarchy and Guidance）：

井然有序的模組化佈局使使用者能快速掃描頁面，找到所需資訊。
透過方塊的大小、位置和顏色的運用，能有效引導使用者的視線至重要內容，形成清晰的視覺層級。
透過方塊排列方式的規劃，可以將相關內容歸類在一起，設計出清晰的視覺路徑，引導使用者的視線流動。

Bento Grid 的設計原則

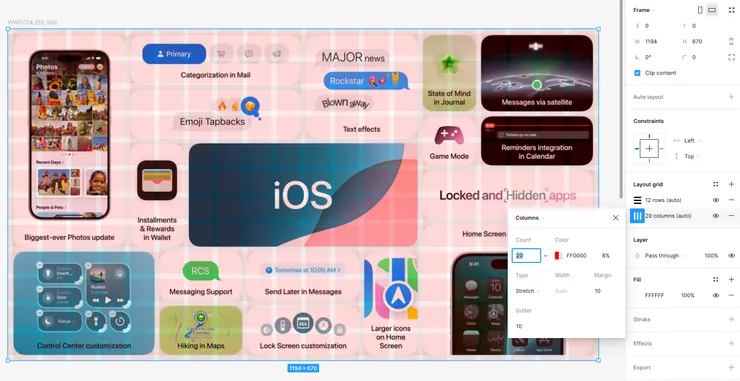

讓我們以設計師實事求是的精神來檢視Apple WWDC24產品特點總覽的畫面設計，看看它是否遵循了Grid佈局原則。在這裡，我使用Figma的Layout grid進行比對。新增一個Frame元件，並設置畫面尺寸為1194 x 670。接著，在Layout grid中分別新增Columns和Rows：

Columns：將Count設置為20，Margin（邊界）和Gutter（分欄間距）各設置為10。
Rows：將Count設置為12，Margin（邊界）和Gutter（分欄間距）各設置為10。

同樣地，當你在設計Bento Grid時，可以善用Layout grid來作為網格佈局的參考。

Figma Grid Layout

可以確定的是，WWDC24產品頁面中的網格完全遵循了Layout grid的系統，並根據資訊內容的層級進行了大小不一的變化。

SwiftUI Grid

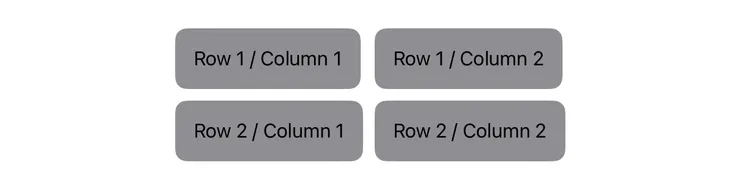

SwiftUI 的 Grid 是一種佈局容器，類似於文書工具中常見的表格，可以輕鬆地將內容組織成行（Rows）和列（Columns）。Grid 由三個主要構成元素組成，以下是其關鍵概念的說明：

Grid：Grid 可以根據螢幕尺寸動態調整內容佈局，自動調整行與列的排列，以適應各種設備和狀況。其中，alignment 參數用於設定列（Columns）的對齊位置；horizontalSpacing 和 verticalSpacing 參數則相當於分欄間距的概念。
GridRow：GridRow 用於管理單行中的所有列內容，並可通過新增 GridRow 來增加行（Rows）的數量。
Column：在SwiftUI中無需特別定義Column，因為每個容器（如Text、Image或Shape）本身就充當一個Column。

Grid(alignment: .center, horizontalSpacing: gutter, verticalSpacing: gutter) {
    GridRow {
        Text("Row 1 / Column 1")
        Text("Row 1 / Column 2")
    }
    GridRow {
        Text("Row 2 / Column 1")
        Text("Row 2 / Column 2")
    }
}

SwiftUI Grid

Grid配置

當然，SwiftUI 提供了一些網格修飾符，可以讓我們設計出更具彈性和進階功能的表格。以下是兩個我實際使用過的配置功能：

gridCellColumn：使用 .gridCellColumns(_:) 修飾符可以讓某個網格橫跨多列，實現類似於 Word 中的跨欄或 Google Doc 中的合併儲存格效果。

GridRow {
    Text("Row 1 / Column 1")
        .padding()
        .background(Color.gray, in: RoundedRectangle(cornerRadius: 10))
        .gridCellColumns(2)
}

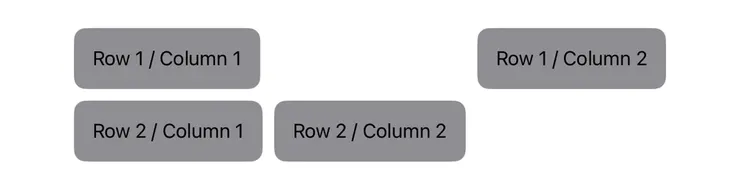

gridCellColumns(2) 內的參數2代表著"Column 1"橫跨2個欄位，加上 "Column 2"佔據1個Column，整個GridRow則創造了3個Column。這個概念對於稍後要實現的Bento Grid是關鍵的配置功能。

SwiftUI Grid gridCellColumn

gridCellUnsizedAxes：如果需要將網格的高度或寬度設置為無限大，以填滿整個欄位空間，可以使用 gridCellUnsizedAxes(_:) 修飾符來指定網格的適當大小。否則，網格可能會無限延伸，佔據整個屏幕。

GridRow {
    Text("Row 1 / Column 1")
        .padding()
        .frame(maxWidth: .infinity)
        .gridCellUnsizedAxes(.horizontal)
        .background(Color.gray, in: RoundedRectangle(cornerRadius: 10))
        .gridCellColumns(2)
}

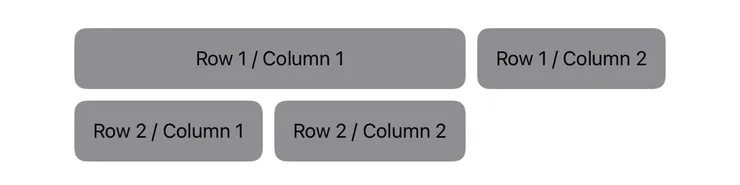

對於 "Row 1 / Column 1"，使用了 .frame(maxWidth: .infinity) 並搭配 gridCellUnsizedAxes(.horizontal)，以指定其寬度必須根據內容適當調整。這樣，網格只會填滿2個欄位的寬度，而不會無限延伸。

SwiftUI Grid gridCellUnsizedAxes

SwiftUI Bento Grid

接下來，我將展示如何使用SwiftUI Grid來實現Bento Grid。我們將以Apple WWDC24的Bento Grid佈局作為參考，並給每個網格區塊分配一個英文編號以便識別。

WWDC Bento Grid

局部佈局

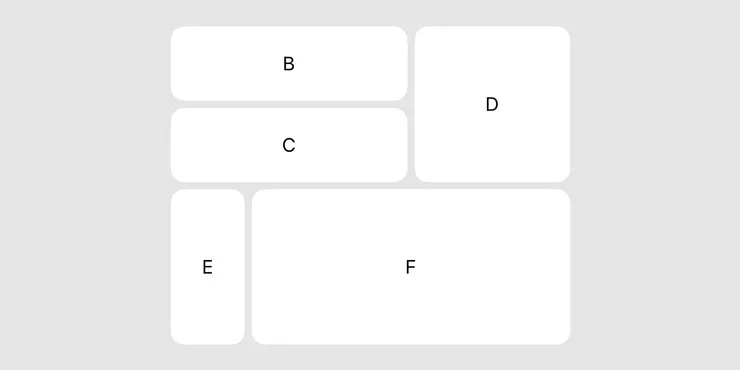

為了容易理解，讓我們先實作Grid B 到Grid F的局部佈局。

Grid(alignment: .leading, horizontalSpacing: gutter, verticalSpacing: gutter) {
    //GridRow that contains GridCard B&C and GridCard D
    GridRow {
        VStack(spacing: gutter) {
            GridCard("B")
                .frame(height: cellSize?.height)
            GridCard("C")
                .frame(height: cellSize?.height)
        }
        .gridCellColumns(6)

        GridCard("D")
            .gridCellColumns(4)
            .frame(height: gridCellRows(4))
    }

    //GridRow that contains GridCard E and GridCard F
    GridRow {
        GridCard("E")
            .gridCellColumns(2)
            .readSize { value in
                DispatchQueue.main.asyncAfter(deadline: .now() + 0.15) {
                    //Use PreferenceKey to read the basic grid width
                    cellSize = CGSize(width: value.width, height: value.width)
                }
            }


        GridCard("F")
            .gridCellColumns(8)
    }
    .frame(height: gridCellRows(4))
}

建立Grid容器：設置 horizontalSpacing 和 verticalSpacing，這些間距參數等於gutter的概念。
建立第一個GridRow：此列包含2個欄位，分別是GridCard B與C的堆疊和GridCard D。GridCard B與C的堆疊欄寬佔據整體Layout的6個網格，設置 .gridCellColumns(6)。GridCard D的欄寬佔據整體Layout的4個網格，設置 .gridCellColumns(4)；列高佔據4個網格，設置 .frame(height: gridCellRows(4))。
建立第二個GridRow：此列的列高也佔據4個網格，設置 .frame(height: gridCellRows(4))；包含2個欄位，分別是GridCard E和GridCard F。GridCard E佔據2個網格，設置 .gridCellColumns(2)。GridCard F佔據8個網格，設置 .gridCellColumns(8)。

善用 gridCellColumns 修飾符可以定義網格單元在Grid容器中所佔的欄位數量，讓我們自由地調整網格的欄寬。

整體佈局

有了基本的Grid概念後，就讓我們接著完成整個Grid佈局。

Grid(alignment: .center, horizontalSpacing: gutter, verticalSpacing: gutter) {
    //GridRow that contains Grid AL and Grid AL
    GridRow {
        //Grid AL that contains GridRow AF and GridRow MR
        Grid(alignment: .leading, horizontalSpacing: gutter, verticalSpacing: gutter) {
            //GridRow AF that contains GridCard A and GridBF B2F
            GridRow {
                GridCard("A")
                    .gridCellColumns(4)
                    .frame(height: gridCellRows(8))

                GridBF()
                    .gridCellColumns(10)
            }

            //GridRow GL that contains GridCard G2L
            GridRow {
                GridCardGL()
            }
            .frame(height: gridCellRows(4))
        }

        .gridCellColumns(14)

        //Grid MR that contains GridCard M2R
        Grid(alignment: .leading, horizontalSpacing: gutter, verticalSpacing: gutter) {
            GridCardMR()
        }

        .frame(height: gridCellRows(12))
        .gridCellColumns(6)
    }
}
.frame(height: gridCellRows(12))

建立Grid容器：設置 horizontalSpacing 和 verticalSpacing，這些間距參數等於gutter的概念。
建立第一個GridRow：此列包含兩個Grid，分別是Grid AL和Grid MR。
Grid AL：內部包含兩個GridRow。第一個GridRow 包含GridCard A 和先前建立的GridBF中的GridRow AF。第二個GridRow 包含GridRow GL。
Grid MR：由四個GridRow組成。基於先前展示的Step 1 - Grid B2F的概念，實現起來會相對容易，這裡不再詳述。

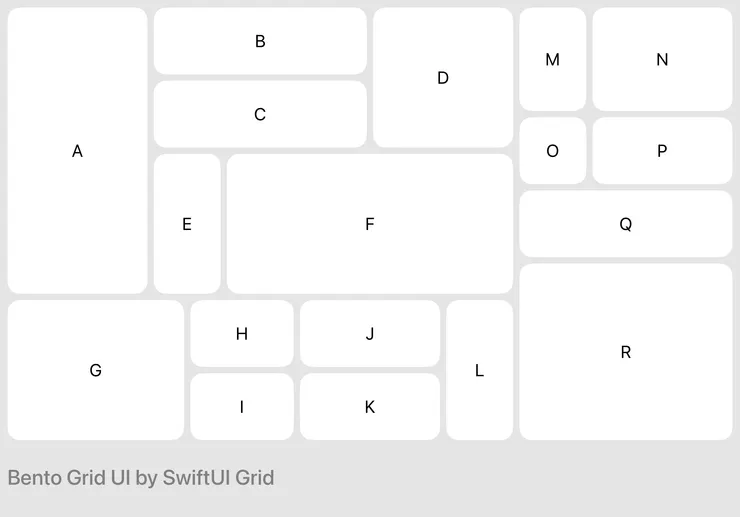

因此，通過靈活運用Grid和GridRow的變化組合，我們可以成功還原Apple WWDC24 Bento Grid的佈局！

SwiftUI Bento Grid

GridRow 中可以包含多個 Grid，而 Grid 又可以包含多個 GridRow，就像俄羅斯娃娃一樣。掌握了這個概念，我們就能輕鬆實現複雜的Grid佈局。

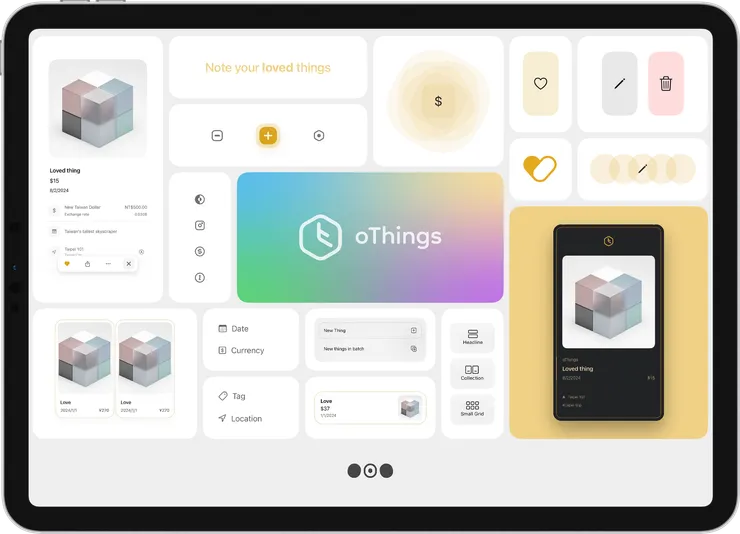

最後，我將前面仿照WWDC24的Bento Grid套用到oThings的產品特色與功能說明中。結果證明，Bento Grid的佈局方式確實方便設計師規劃內容豐富的界面。透過網格的尺寸變化與配置，能夠提供規律、彈性以及具視覺層次的資訊呈現。這是一種由理性編排支撐的感性視覺美感。

oThings Bento Grid

附帶一提，中間oThings logo卡片的漸層背景使用了iOS18推出的MeshGradient漸層功能，這是一個非常強大的漸層效果。通過以下程式碼，你可以定義網格的格數、座標與顏色參數，輕鬆設計出優美的漸層視覺效果。

MeshGradient(width: 2, height: 2, points: [
    [0, 0], [1, 0], [0, 1], [1, 1]
], colors: [
    .cyan, .yellow, .green, .purple
])

oThings是Kyle獨立設計與開發的APP，是一款專為您的生活記憶而設的記憶保存應用程式，讓您專注於記錄珍愛的事物。以SwiftUI介面框架開發，結合設計的創意與程式的創新所創造的混合體驗設計，呈現高質感的動畫轉場與絲滑的互動效果，打造具品牌辨識度的使用體驗。歡迎有興趣的您下載體驗。

Conclusion

透過這次使用SwiftUI Grid實踐Bento Grid的實驗，我深刻體會到SwiftUI Grid的功能雖然簡單，但卻非常強大。以下是幾點關於Bento Grid的心得：

適合大尺寸屏幕：大尺寸畫面，例如平板或電腦較大的螢幕，能夠容納更多的網格，從而突顯出網格間的變化差異。
善用Grid與GridRow的組合：雖然GridRow需要被Grid包覆，但內層也可以再包覆Grid，這樣才能創造出複雜的Grid佈局。當處理全新的複雜佈局時，可以先通過簡單的繪圖拆解Grid與GridRow的結構關係，這樣會更容易進行畫面的設計。
Grid的欄位數量由Grid內定義：與Word或Google Doc中的表格功能不同，SwiftUI Grid的網格欄位數量是由Grid自身定義的。例如，在一個GridRow內放置兩個視圖，對於Grid而言，整體欄位數量為2。當我們對某個欄位定義了 .gridCellColumns(3)，那麼整體的欄位數量就會增加到4個。
