筆電I/O晶片維修更換記錄

之前的文章有提過，不管是筆電，還是桌上型主機板，它們都有一顆重要晶片，負責管理電源啟動，以及各項裝置連接，這顆晶片就是我們常提到的I/O管理IC。當一開機的時候，會先發出訊號，呼叫所有裝置啟動，開始機器的運作；因此當這顆晶片故障的時候，很常會出現機器不過電的現象。

這顆零件會簡稱I/O，是因為原本的名稱就是負責訊號的In put跟Out put，所以取其前面第一個英文字母I跟O，所以我們叫他I/O晶片。

除了管理啟動的訊號，還負責處理電腦輸入跟輸出的訊號，苦主表示原本以為鍵盤故障，更換鍵盤之後，狀況一樣，所以推論這顆I/O晶片可能故障。苦主決定發揮DIY的精神，嘗試自己更換這顆零件，沒想到師出不利，經過一番折騰，怕弄到最後真的傷到主機板，所以決定請我們協助。

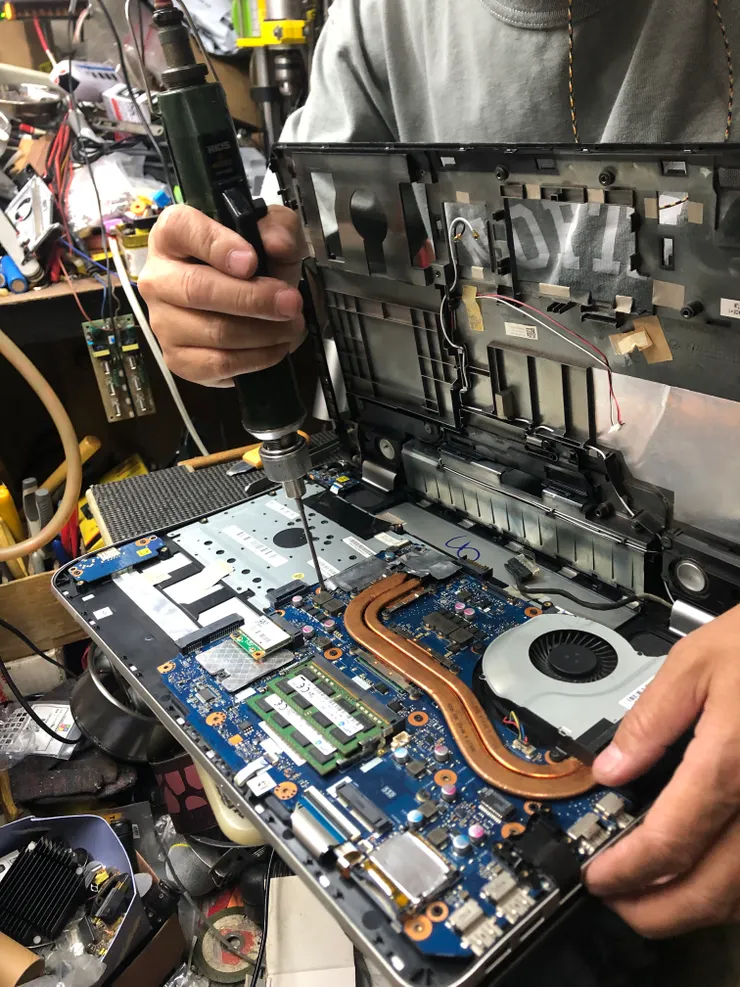

機器拆開發現，要換的I/O晶片在最底層...

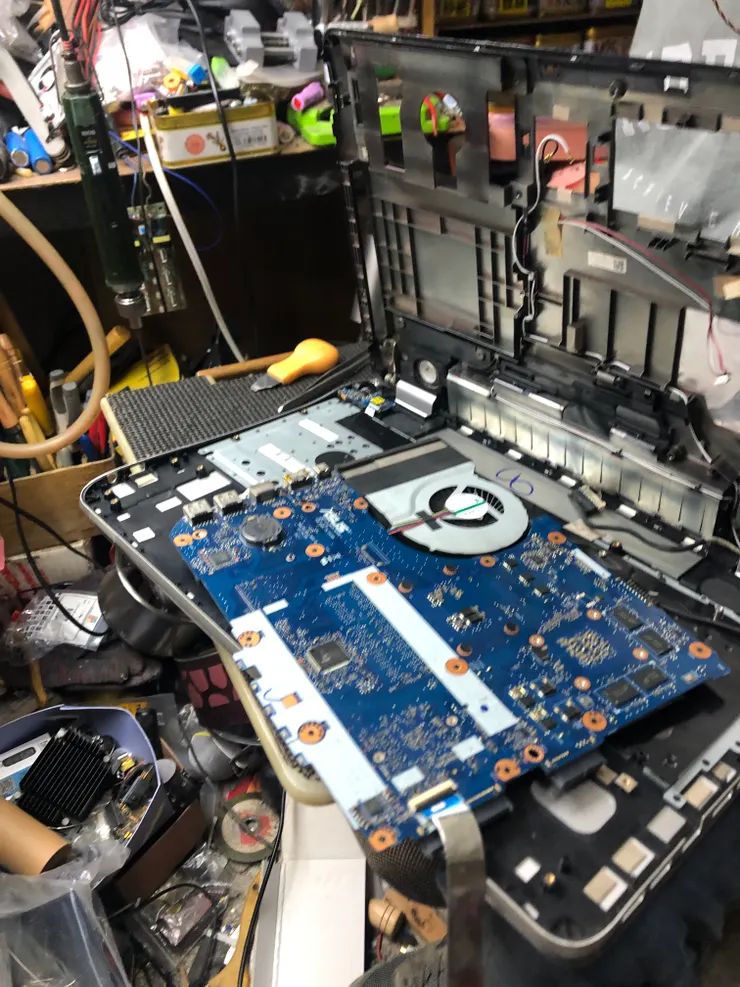

翻過來之後，終於看到主角。

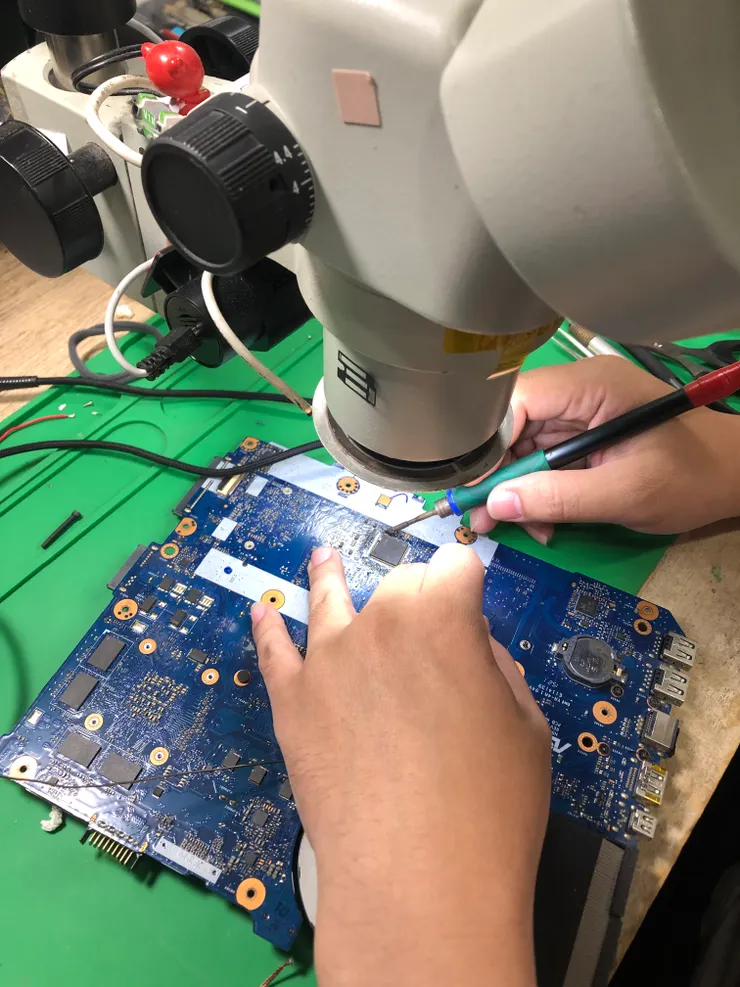

顯微鏡上場，先清理一下外觀。

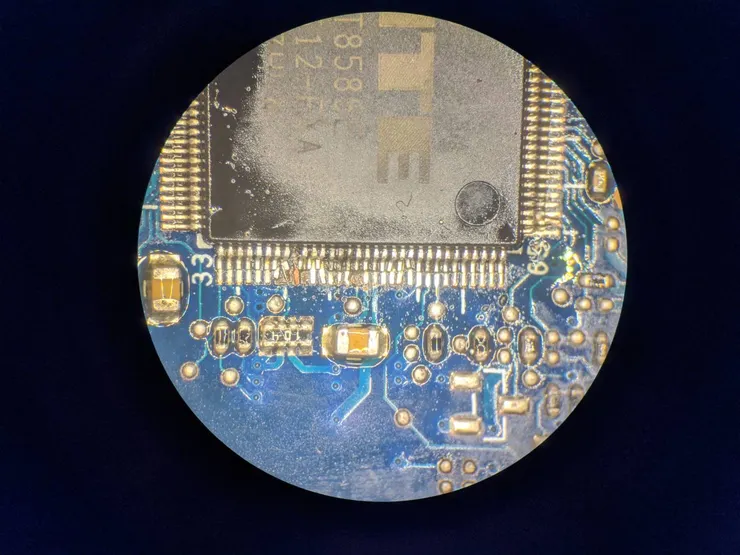

外觀看起來挺慘烈的，這個等等都要大洗過。

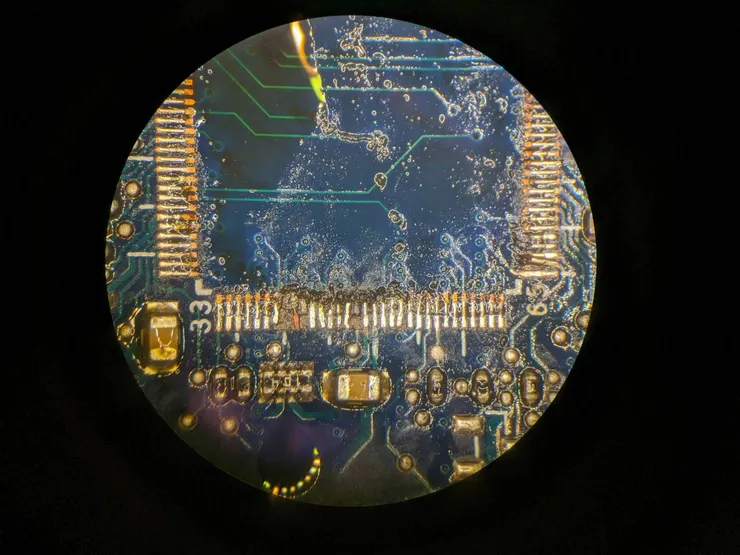

清洗完之後，看到主機板線路受損嚴重。

筆電拿到之後，老師傅開始拆機檢查，發現這台筆電設計太過詭異，光拆卸就花了不少時間，而且過程中還發現螢幕轉軸緊度的磅數過高，導致D殼螺絲固定處裂開。

我想了想跟老師傅說：「我們既然都要拆版換I/O了，不然就幫苦主把軸承處一併修復吧？」

老師傅說：「可以啊！換個I/O要搞到整台筆電大拆，這也是太離譜了，既然都弄了，就想辦法處理好吧！」兩個人難得快速達成共識，所以就一個整理卸下來的零組件，一個開始上網找IC零件。

I/O零件到了之後，老師傅說這個案件要請小師傅用顯微鏡更換，因為表面看起來就已經受損嚴重，上面的電路也要修復，他那邊有顯微鏡，處理起來比較方便，所以機器又輾轉來到了小師傅這邊。

老師傅為了方便小師傅作業，把主板從機器裡面拆了出來，變成一張裸版之後，我再拿去給小師傅。小師傅看到受損處之後說：「哇噻！怎麼傷的那麼重？」

小師傅指著放大影像後的照片，一處一處指給我看說：「你看喔～ 這幾條線路短路，還有這幾條缺損，這邊的焊盤脫落…這些地方在I/O更換之前要先修復，而且要重拉線路。」

光是肉眼看到就六個位置需要補焊盤。

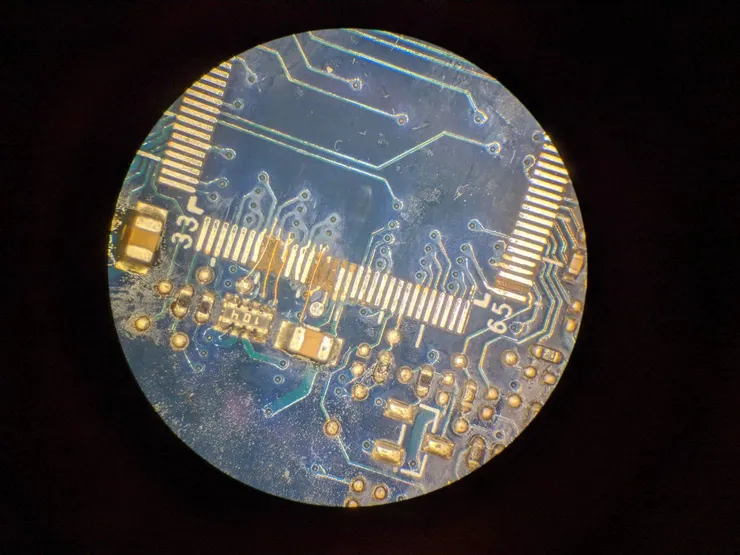

接著是拉線路。

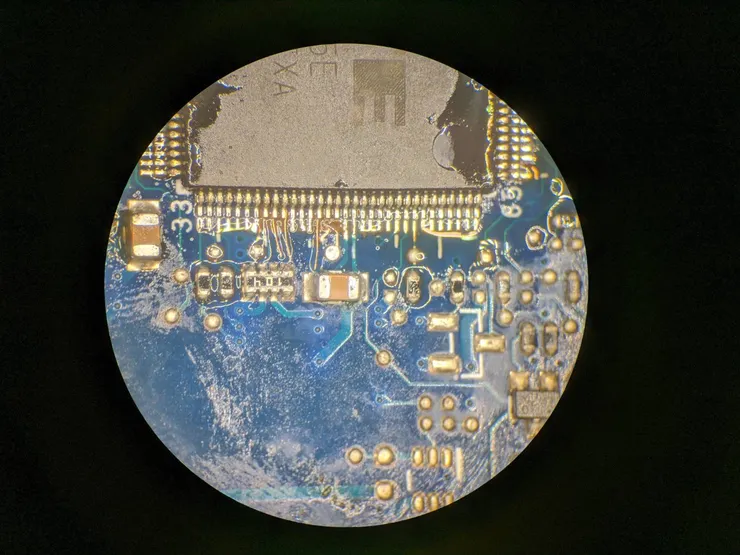

放上IC之後，把線路拉好。

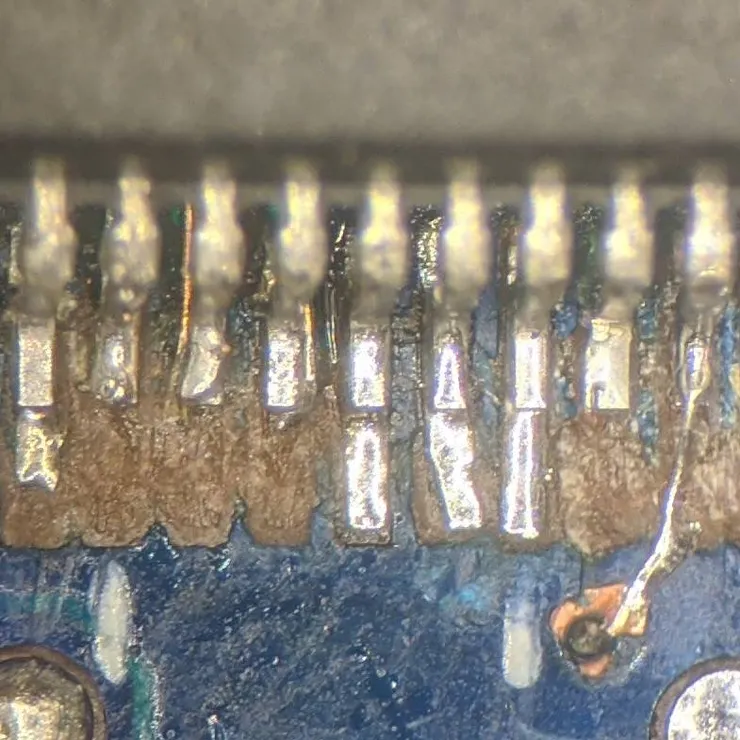

層板表面有受損，所以部分線路要走層板底下。

原本我以為換顆I/O應該很快，幸好顯微鏡先看到受損嚴重的部位，變成得先花點時間修復線路。小師傅說：「這機器還能開機？」

「對啊！苦主還用的挺開心的，我拿到機器的時候，還現場操作了一番！」我苦笑著回說

小師傅笑說：「這位苦主真是福大命大，短路的位置都剛好沒命中要害，不然可沒那麼簡單了。」

小師傅先將受損的I/O拆卸下來，接著清理整個主板上受損的焊盤位置，清點等等要焊接的點位，算了一下焊盤要補的地方大概有六個，後面還有幾個地方要飛線重新拉…一邊說著一邊就拿起工具開始處理。

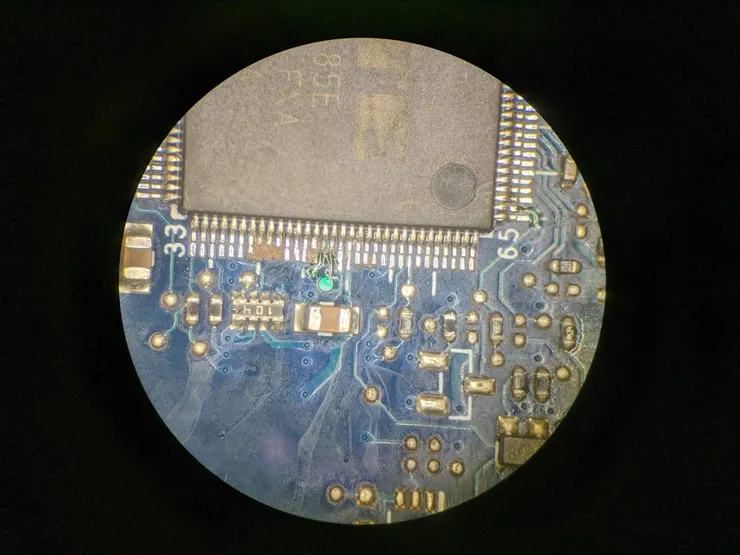

修補完畢後，還要上綠漆做保護。

I/O換好之後，把受損的電路補好，正式把主板交給我，請我再轉回老師傅那邊。接著換老師傅組裝機器，我接著開始測試鍵盤功能是否恢復正常。

等待開機的時候，我跟老師傅說：「這案件真的是不好處理，一般原廠就直接換主板了，誰還跟你換I/O？」

老師傅回我：「是啊！換主板當然快啊！可是就有點浪費，明明主板還能用…不過話說回來，這種維修工時，還真不是一般標準作業流程的大公司能做的。」

「沒辦法，公司營銷成本不低，不可能請這樣的師傅維修，換還是比較快，而且報完價格之後，一般人都會直接換台新的筆電，對公司來說獲利更好。」我無奈的說

老師傅說：「是啊！對我們來說，會這樣修理的人也越來越少囉～ 而且時代在變，更新的產品也在出，老機器會慢慢的因為不敷使用而被迫淘汰的，欸！你測試好了沒？」

我說：「不行，好幾個鍵位都還有異常，這鍵盤應該已經短路，還是得換掉，你看，這一顆按鍵按下去，直接跳四個訊號出來，（按一下跳四個字出來）你先叫鍵盤吧！我來跟苦主說。」

老師傅叫零件，我聯繫苦主，這案件又要延一週了。

等零件到的時候，老師傅開始處理轉軸問題，礙於篇幅過長，我們下禮拜再聊囉！

我們下週見！
