- 摘要
工具機的幾何精度基礎是真直度，檢驗人員時常會採用氣泡式水平儀做真直度的量測，此種方法是利用微小角度誤差配合固定跨距轉換求得，本文針對工具機的真直度檢驗進行說明，整理相關文獻並分享檢驗上的實務經驗。
關鍵字： 工具機21項誤差、線性角度誤差、真直度、角度轉真直度、兩端點歸零法
1. 前言

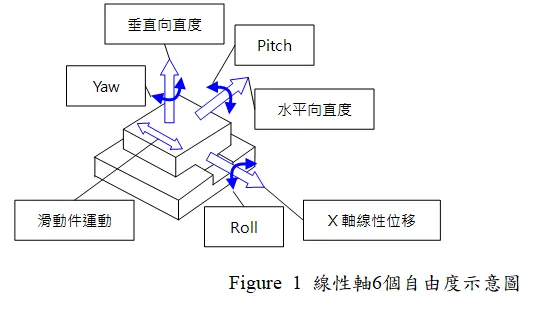

工具機線性軸移動時會產生6個自由度的誤差，主要為縱搖(Pitch)、偏轉(Yaw)、偏滾(Roll)、水平向直度(Horizontal straightness)、垂直向直度(Vertical straightness)，以及線性位移的定位誤差。

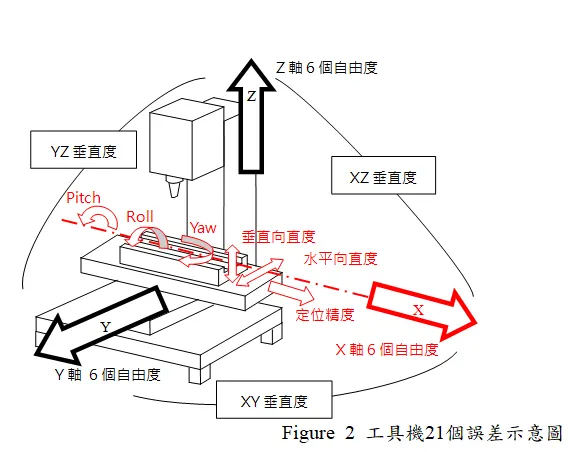

然後將此觀念放大至工具機並以三軸機為例，上圖為一立式銑床當X軸移動時即產生6個自由度的誤差，而Y軸、Z軸也各自具有6個自由度的誤差，在加上X軸、Y軸、Z軸其相對的幾何關係，即X軸與Y軸垂直度、X軸與Z軸垂直度、Y軸與Z軸垂直度，故共有6+6+6+3=21個誤差。
2. 真直度說明
所謂真直度即是待測實際線(路徑)對理想直線的變動量大小，常用分析方法有三種，分別是兩端點歸零法(End Point fitting)、最小平方法(Regression) 以及區域法(Minimum Zone Method)，三種方法以兩端點歸零法計算最簡便，而最小平方法與區域法因計算較複雜，需利用軟體進行分析與計算。

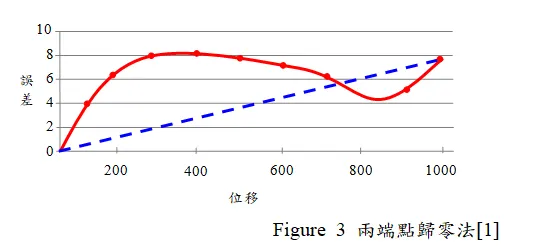

兩端點歸零法這種修正線是由一條通過測量工作之第一個點與最末點的參考直線來表示，它是由所測量的直線資料減去這條修正線以產生新的直線度資料，在直線上之第一個點與最後一點測量值都會歸零。

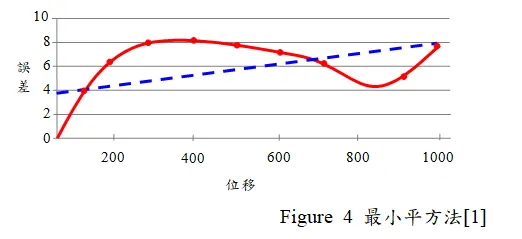

用最小平方法來計算直線度時，它是由所測量的直線資料減去這條迴歸修正線以產生新的直線度資料，其中心線是以一條平行於測量軸向的直線來表示。

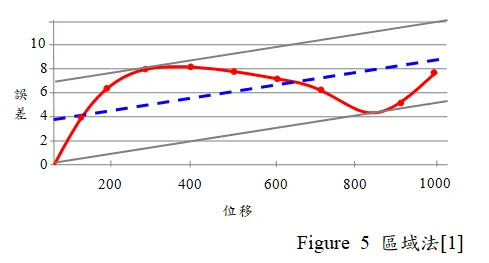

區域法為ISO1101標準分析法，為兩條平行線其可涵蓋所有量測值且兩線之間距離為最小。
3. 角度誤差單位與量測儀器
所謂線性角度誤差即是待測移動軸線在全行程中最大的縱搖(Pitch)、偏轉(Yaw)、偏滾(Roll)變化角度，雖然量測誤差小但對加工精度影響卻很大。

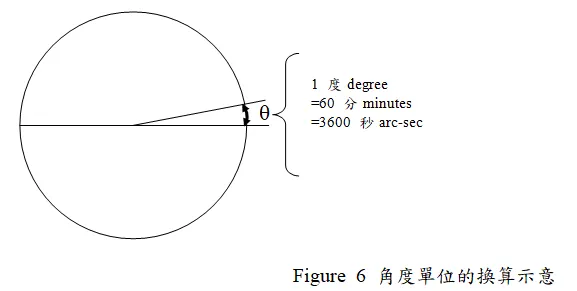

而工具機在微小角度的慣用單位第一種為角秒(arc-sec)，其角度單位使用為60進位制，即1度可分割為60分，1分再分割為60角秒，故1度=3600角秒。

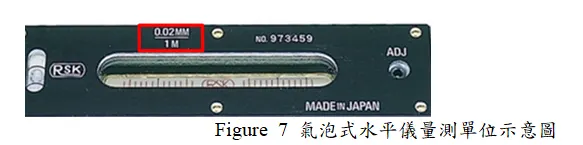

另一種角度單位為斜率(mm/M)，傳統的氣泡式水平儀採用的量測刻度即為斜率單位；一般氣泡式水平儀的量測解析度為0.02/M，透過換算亦可得到對應的角秒單位，0.02mm/1m ≒ 4arc-sec
量測線性角度誤差最常使用的儀器為氣泡式水平儀、電子水平儀、自動視準儀、雷射干涉儀搭配角度鏡組，以下簡介這些儀器的量測原理：

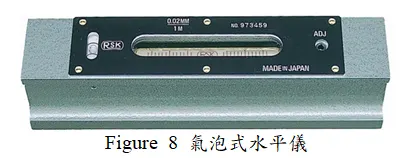

氣泡水平儀的原理是利用氣泡在玻璃管內，其氣泡可經常保持在最高位置的特性，可用來檢驗工具機是否於絕對水平狀態，及檢驗角度變化的測量儀器，外形如下圖所示。
電子水平儀量測解析度可達1um/M即0.2角秒，其運作原理有電感式和電容式等2種，電感式水平儀當傾斜時，其內部擺錘因受重力變化而移動造成感應線圈的電壓值變化，而電容式水平儀原理為一圓形擺錘無受力狀態懸掛在細線，因擺錘受地心重力所影響，且懸浮於無摩擦狀況，擺錘的兩邊設有電極且間隙相同時電容量是相等，若水平儀受待測工件所影響而造成，兩間隙不同距離改變即產生電容不同，形成角度的差異。
氣泡式水平儀與電子式水平儀量測方式相同，以平面式移動工作台而言，透過直向及橫向的擺向轉換即可量測出Pitch角度誤差與Roll角度誤差。

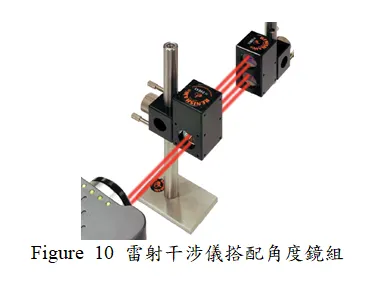

干涉儀量測原理是經由入射干涉鏡及轉角鏡的兩道平行光束，再分別由反射鏡反射回來；當反射鏡產生角度誤差，使得兩到平行光所走的路徑長短相異，因反射光交合後形成干涉條紋，量測儀器即將此干涉條紋計算出位移量，再透過反射鏡之二鏡孔固定距離的關係即可運算出實際的角度變化量。以平面式移動工作台而言，透過直向及橫向架設可量測出Pitch角度誤差與Yaw角度誤差。

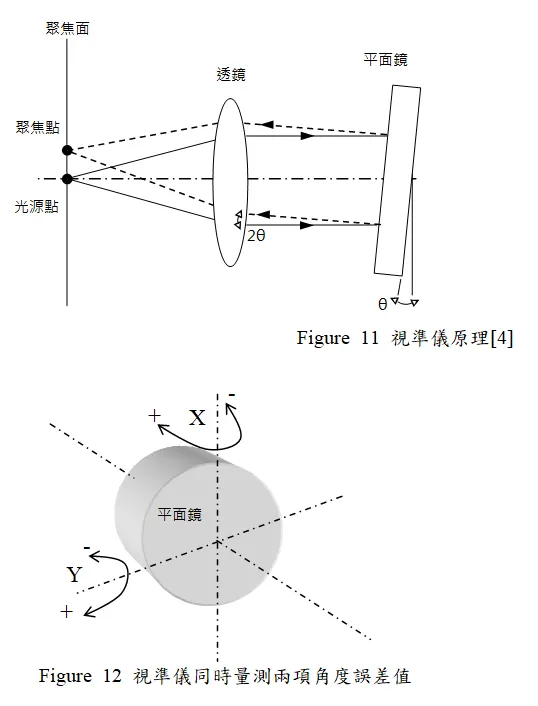

視準儀是一種光學儀器，與反射鏡聯合使用，可量測微小角度偏差。透過固定的焦距長及光源點到聚焦點的位移，以反三角函數求得2θ的數值，最後依據當平面鏡產生θ角度變化其映像角度變化為2θ的關係，即可計算出實際的偏差角度，此種特性對於平面式移動工作台可量測出Pitch角度誤差與Yaw角度誤差，其最大優勢是具備一次完成兩項角度誤差，量測上非常方便。
4. 角度誤差轉換真直度的原理
線性角度誤差與真直度誤差是兩種不同的誤差，但時常有人誤解是相同誤差；線性角度誤差其單位為角度量而真直度誤差則是位移量，所以使用此方法必須滿足下列三條件：
1. 每一步距微小角度的量測值(由量測儀器決定)。
2. 每一步距的長度(治具與待測面的接觸長度)。
3. 每一步距的相互關係(頭尾相接的兩點連鎖法)。

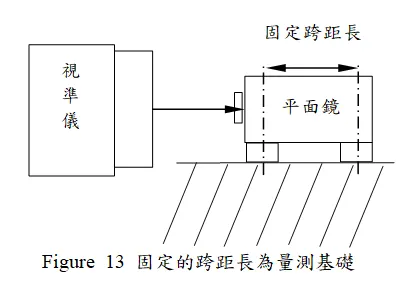

針對第1點則由量測儀器決定角度誤差值，第2點每一步距的長度則可參考下圖例，如使用視準儀量測，必須將平面鏡治具組模組當作一固定的跨距長度，此為計算的基礎依據。

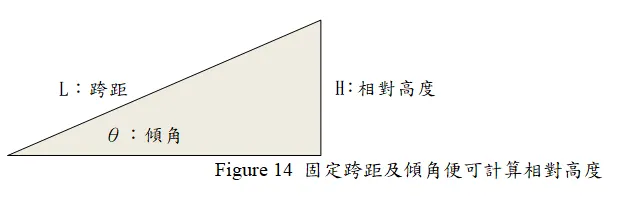

以角度誤差利用固定間距轉換真直度，跨距若假設為斜邊其位移變化量即為Lsinθ，跨距若假設為鄰邊其位移變化量為Ltanθ，亦可直接以弦長計算Lθ，由於角度誤差微小所以Lsinθ≒Ltanθ≒Lθ，故可按各自習慣計算模式進行，角度轉換位移Lsinθ示意圖如 Figure 14。

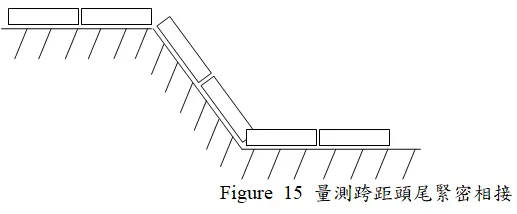

第3點每一步距的相互關係代表所有量測模式必須遵守頭尾相接的，採用連鎖法方式量測才能真實地量測出待測物件誤差，示意圖請參考 Figure 15，

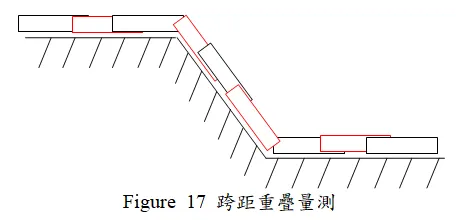

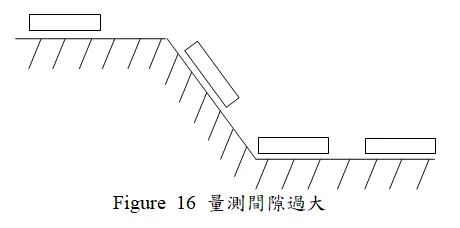

當量測間隙過大或者跨距重疊量測其皆會造成量測上的失真，即是代表此真直度數值是不可靠且與實際狀況不符，請參考 Figure 16以及Figure 17示意圖。

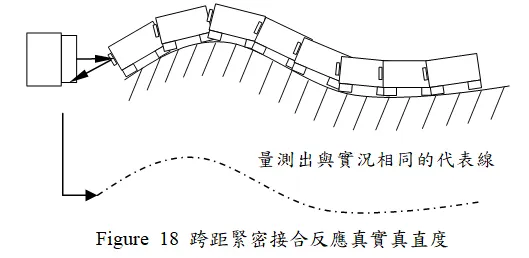

當跨距頭尾緊密接合進行量測可以描繪分析出真實真直度情況如 Figure 18。

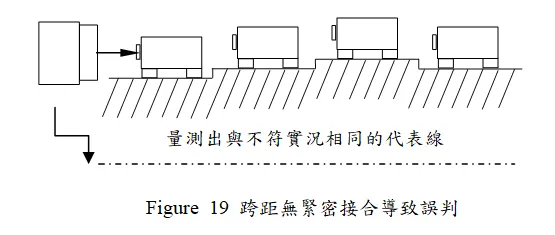

為什麼需要頭尾緊密接合量測，以下舉出一極端案例，假設量測位置皆無角度變化情形，此量測結果是一完美無誤差之真直度，但並不符合實際的真直度現況，即誤判真直度的分析，雖然實際上遇到此情況的可能性並不大，但為了得到真實真直度情況，遵守此原則是具有其價值性的，參考 Figure 19。
5. 量測原理與計算說明

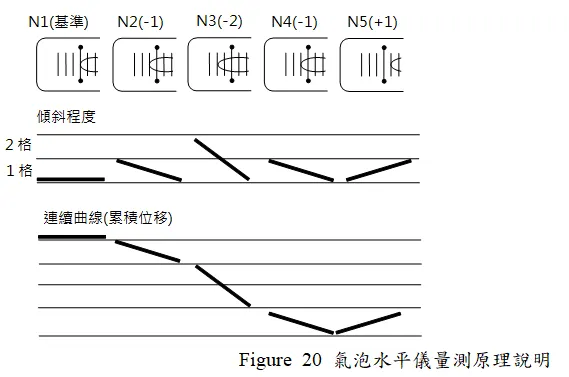

氣泡水平儀其氣泡保持在最高位置的特性，可檢驗工具機是否於絕對水平狀態及檢驗角度變化；量測取最近易讀之基準線為準(參考下圖N1~N5)，以下圖為例實際量測為N1(基準位置0)，N2左邊一格(-1)，N3左邊二格(-2)，N4左邊一格(-1)，N5右邊一格(+1)，使用連鎖法量測則得到每一量測線段的傾斜程度，然後將線段連接得到一連續曲線(累積位移)，此即為直線度。
過往使用氣泡式水平儀量測直線度為使用方格紙進行人工繪圖求得，隨著視準儀及電子水平儀的普遍化，可即時量測後透過分析即可得到誤差。

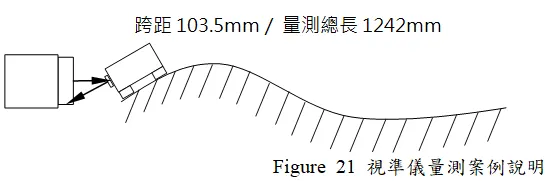

以視準儀量測案例說明，反射鏡跨距103.5mm其量測總長1242mm，透過量測可得每線段的角度誤差值(arc-sec)，以H=Lsinθ即可計算出相對高度，而直線度是一連續誤差故需要計算出累積的高度差，然後得出一條連續曲線，最後透過兩點歸零法，扣除斜率誤差將前後數據歸零，得到兩端點歸零法之代表線。

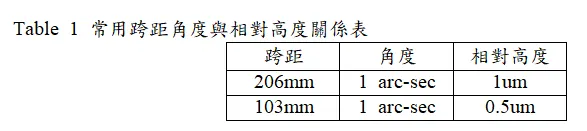

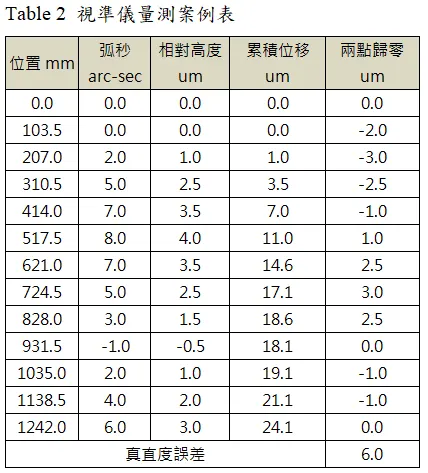

以下表案例作說明其跨距長為103.5mm，可以先計算出每弧秒的相對高度值，按公式H=Lsinθ即103.5mm x sin(1/3600) ≒ 0.5um，即每1弧秒誤差有0.5um相對高度差，利用此關係則可求得每個位置相對高度。

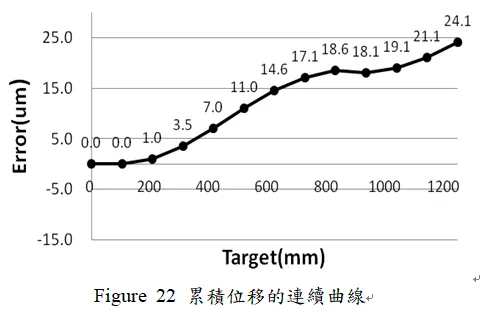

下圖為利用各線段相對高度經累加後的位移曲線。

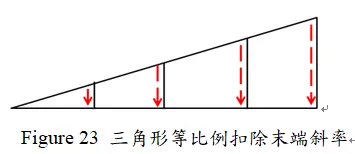

然後扣除末端點斜率方法採用三角形等比例原則，將末端點量測值扣除為零，其於點位需按比例減去，最後可以得到一條頭尾端歸零的新分析數值與圖形。

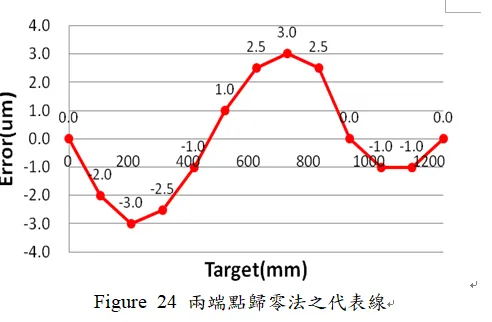

經計算分析後可得出一條頭尾歸零曲線，將最大值與最小值相減(3.0-(-3.0)=6.0um)此即為直線度誤差。

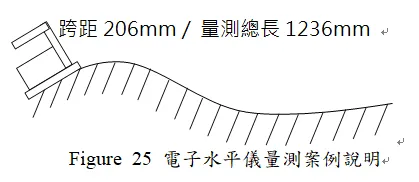

另以電子水平儀量測案例說明，跨距206mm其量測總長1236mm，透過量測可得每線段的角度誤差值(arc-sec)，以H=Lsinθ即可計算出相對高度，而直線度是一連續誤差故需要計算出累積的高度差，然後得出一條連續曲線，最後透過兩點歸零法，扣除斜率誤差將前後數據歸零，得到兩端點歸零法之代表線。

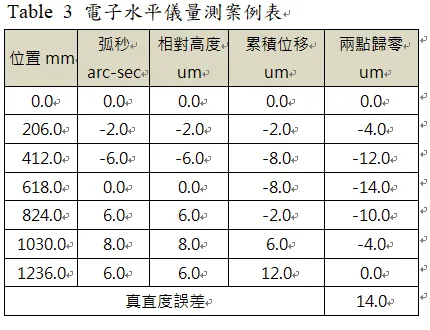

以下表案例作說明其跨距長為206mm，可以先計算出每弧秒的相對高度值，按公式H=Lsinθ即206mm x sin(1/3600) ≒ 1.0um，即每1弧秒誤差有1.0um相對高度差，利用此關係則可求得每個位置相對高度。

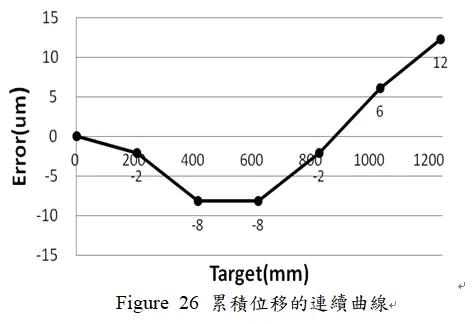

下圖為利用各線段相對高度經累加後的位移曲線。

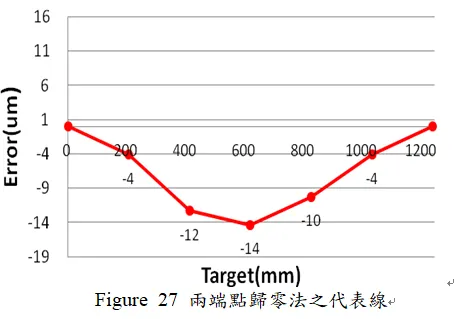

然後扣除末端點斜率經計算分析後可得出一條頭尾歸零曲線，將最大值與最小值相減(0.0-(-14.0)=14.0um)此即為直線度誤差。
6. 結論
本文首先說明三軸機21項幾何誤差，然後針對真直度理論進行解釋，同時說明了角度誤差常使用的單位以及可使用的量測儀器，之後說明角度誤差轉換真直度的原理並以案例說明原理、量測方法、計算。
角度轉換真直度的方法時常應用於工具機軌道面真直度的量測，其量測時間快又可短時間內得到直線度誤差，適合鑄件的入料檢驗、機台組裝精度的確認以及整機檢驗上的應用，是非常便利且準確的檢驗方式。
工具機產業被視為國家工業化程度的指標，近年來航太及汽車產業需求，在加工精度要求與日俱增的今日，機械幾何精度仍舊是最重要的一環。而直線度是工具機的基礎，本文透過相關文獻的整理與實務檢驗經驗的分享，期待國內工具機業者能建立正確的量測觀念並有效改善現有工具機的精度，提升國內機台在國際上的競爭力。
