華邦電（2344)這家過去被標籤為循環性大宗物資的記憶體廠，近期正迎來「供給側改革」與「架構級創新」的雙重紅利。其評價邏輯已不再是單純的報價驅動，而是由三大支柱支撐的結構性轉型：DDR4 的供給缺口、CUBE 技術的算力解放，以及 NOR Flash 的規格升級。
供給側的完美風暴：韓廠棄守 DDR4 構築的獲利地板
過去記憶體股價隨週期波動，但這次的邏輯不同，這是一場結構性的供給缺口。隨著三星、SK 海力士與美光將產能全面轉向利潤極高的 DDR5 與 HBM，全球三大原廠正計畫性地在 2025 年淡出 DDR4 市場。
這在成熟製程市場留下了一個巨大的真空帶。然而，伺服器、網通設備與工業電腦並不需要追逐最先進的 DDR5，它們需要的是穩定且長期的 DDR4 供應。當大廠撤退，華邦電憑藉高雄廠成熟的 20 奈米製程，順勢接收了這些高黏著度的轉單。這不僅是市佔率的提升，更是獲利品質的質變——這道護城河為華邦電提供了未來兩年穩定的現金流，成為股價最堅實的防守。CUBE 技術：邊緣運算的「類 HBM」時刻（估值天花板）
如果說 DDR4 是防守的盾，CUBE（客製化超高頻寬元件）就是華邦電進攻的矛，也是市場重新定義其本益比的核心關鍵。
在雲端 AI 訓練中，HBM 是絕對王者；但在智慧眼鏡、AI PC 等邊緣裝置上，HBM 昂貴、高熱且體積龐大的缺點便暴露無遺。而傳統的 LPDDR 記憶體雖然省電，其頻寬卻不足以應付 AI 瞬間的龐大推論需求。
華邦電推出的 CUBE 技術，正是為了填補這個「算力真空帶」。它利用 3D 堆疊技術（TSV）與混合鍵合（Hybrid Bond），將記憶體直接堆疊在邏輯晶片之上。這項技術讓邊緣裝置能以極小的體積與功耗，獲得媲美 HBM 的高頻寬傳輸能力。CUBE 意圖取代的，正是 LPDDR 在高階邊緣運算中的瓶頸地位。這讓華邦電從單純的「記憶體賣家」晉升為「算力加速夥伴」，切入了高毛利的客製化（Design-in）市場。
深度拆解：什麼是 CUBE？
1. 它是什麼？ CUBE 的全名是 Customized Ultra-high Bandwidth Element（客製化超高頻寬元件）。 用最直白的語言解釋：它是「邊緣運算裝置的 HBM（高頻寬記憶體）」。 輝達（Nvidia）的 H100 晶片旁邊黏著幾顆昂貴的 HBM，那是為了伺服器設計的「大水管」；而華邦電的 CUBE，就是把這個架構縮小、省電化，讓你的 AI 眼鏡、高階監視器、或是 AI PC 也能擁有類似 HBM 的「大水管」傳輸能力。
2. 為什麼要有 CUBE？ 這解決了 AI 落地最大的物理限制：「記憶體牆（Memory Wall）」與「功耗牆」。
- 速度問題： 當邊緣裝置（如掃地機器人、智慧音箱）要執行 AI 運算時，傳統的 LPDDR（手機用的記憶體）頻寬不夠寬，資料傳輸太慢，會導致 AI 卡頓。
- 散熱與空間問題： 你不可能在智慧眼鏡裡塞進一顆 HBM，因為它太貴、太熱、體積太大。
CUBE 採用 3D 堆疊技術（3D TSV），把記憶體晶片像蓋大樓一樣堆疊起來，並透過先進封裝（Hybrid Bond）直接貼合在邏輯晶片（SoC）上方或極近的位置。這縮短了資料傳輸的距離，頻寬提升了 10 倍，但功耗卻大幅降低。
3. 想取代什麼？CUBE 是一把精準的手術刀，它不是要全面取代 LPDDR，而是要「取代 LPDDR 在高階邊緣 AI 運算中的地位」。
- 取代 LPDDR5/6 的瓶頸： 在需要瞬間大量資料吞吐的場景（例如：即時影像辨識），LPDDR 的傳輸通道太窄，CUBE 則提供了寬敞的高速公路。
- 阻擋 HBM 下放： 它填補了「昂貴 HBM」與「平價 LPDDR」中間的巨大真空帶，防止昂貴的技術試圖降維打擊邊緣市場。
圖解 CUBE 競爭力：三張圖看懂護城河
根據華邦電技術白皮書揭露的關鍵數據，我們可以從三張圖表透視其商業護城河：

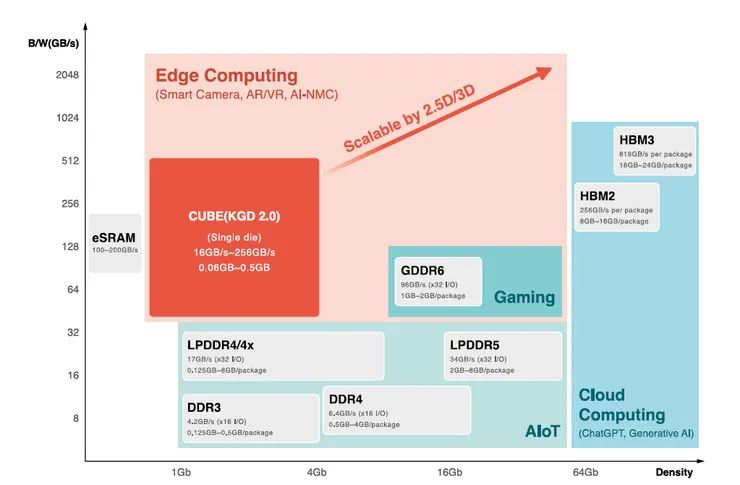

- 效能甜蜜點（HBM 與 LPDDR 的中間路線）： 市場上的 HBM 雖然頻寬極高，但容量起跳點過高（通常 8GB~16GB 以上），對於只需要 1GB~4GB 的邊緣 AI 裝置來說是殺雞用牛刀；而 LPDDR 雖然容量彈性，頻寬卻不夠。CUBE 恰好佔據了「中低容量、超高頻寬」的甜蜜點，證明了它能為邊緣裝置提供剛好的算力，而不必被迫購買昂貴且用不到的 HBM 冗餘空間。

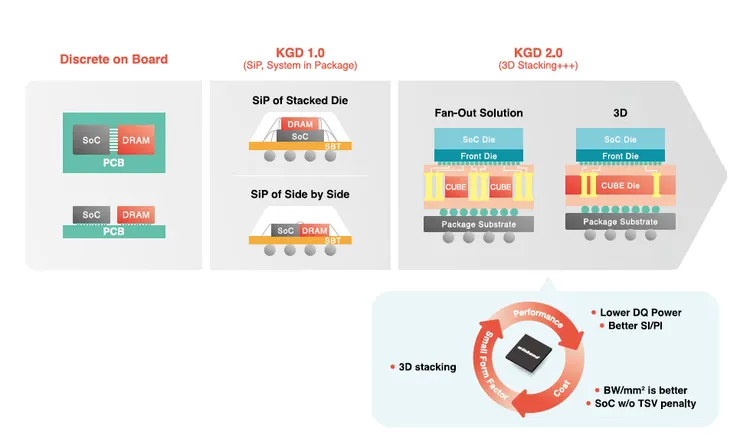

- 封裝演進三部曲（Discrete vs KGD 1.0 vs KGD 2.0）： 傳統將晶片分開焊在 PCB 板上，距離遠、耗電高。現在透過微凸塊（Micro-bumps）將裸晶與 SoC 封裝在一起，大幅縮短距離。

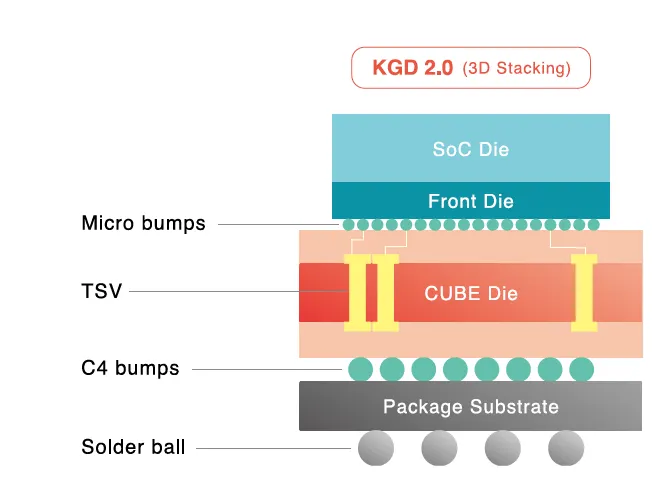

- 3D 堆疊架構（解決散熱與體積）： 不同於傳統記憶體需放在處理器旁（2.5D），CUBE 採用真正的 3D 堆疊，將 SoC 與記憶體透過矽穿孔（TSV）上下連結。這不僅將體積縮小至適合穿戴裝置，更透過優化的熱傳導設計，解決了 HBM 在邊緣裝置上容易過熱的致命傷。
啟動 AI 的第一把鑰匙：NOR Flash 容量倍增
回到系統啟動的最前緣，華邦電在 NOR Flash 的龍頭地位依然穩固。在 Edge AI PC 的架構中，為了容納更複雜的硬體根信賴（Root of Trust）與雙鏡像備份，BIOS 所需容量從 128Mb 跳升至 512Mb 甚至 1Gb。
為何不用便宜的 NAND？核心在於 NOR Flash 的「隨機讀取」與「可執行（XiP）」特性。這裡的「隨機讀取（Random Access）」並非指機率上的隨機，而是指 CPU 可以「任意」挑選要讀取的位置。不同於手機儲存照片用的 NAND Flash 必須將資料整塊搬移到 DRAM 記憶體後才能運作，NOR Flash 在電路設計上具備獨立位址線，CPU 不需要透過複雜控制器搬運，就能直接從記憶體晶片上執行指令。這種「點對點」的溝通能力，是確保 AI PC 在開機瞬間或低功耗待命狀態下，能即時完成安全檢查與硬體啟動的物理基礎。
估值重估的核心邏輯：規格升級改變毛利結構
市場過去給予華邦電 1 倍至 1.5 倍的股價淨值比（P/B），是因為其獲利深受報價波動影響。現在的重估邏輯在於規格升級帶來的毛利結構改變。AI PC 導入了更複雜的神經處理單元（NPU）管理與硬體根信賴技術，BIOS 的程式碼量呈幾何級數增加。為了確保更新安全，主流設計通常預留雙鏡像空間，這讓 512Mb 以上規格成為標配。
當單機價值量提升，華邦電領先切入 20 奈米製程的 DDR4 與低功耗 LPDDR4x，避開了與南韓大廠在通用型記憶體上的削價競爭。隨著高容量產品的滲透率提高，公司的毛利曲線將不再隨報價劇烈上下，而是呈現階梯式上揚。這種穩定性的提升是觸發機構法人調升評價倍數（Re-rating）的關鍵因子。
在此基礎上，若將 CUBE 技術一併納入考量，估值邏輯將進一步昇華。 不同於標準型記憶體，CUBE 屬於高客製化、高毛利的算力型產品。一旦 CUBE 成功打入邊緣 AI 供應鏈，華邦電將具備部分「矽智財（IP）」的特性。這種「穩定現金流（DDR4/Flash）+ 爆發性成長（CUBE）」的組合，也因此股價突破傳統 1.5 倍 P/B 的天花板，朝向更高的科技成長股倍數邁進。
