各位好，我是台灣黑手，黑手的黑，黑手的手，準備進入春節的長假了，一些公司行號都己經休假了，我們來講一台泡水的 ZF8 Flip 吧，可以看到防潮試紙都己經呈現大紅，因為是轉送，所以機身都己經拆過
客戶反應是不開機，不充電，經測量後電池有 3.9V 無法充電，裝電池也不能開機，但是用電供是可以開機的，但進系統馬上就會重啟
金屬蔽避板己經有人打開了，我就不用在吹了，接者測量時，反饋是斷開的，雖然泡水爛掉的的是 TP，不過這是 Android 不是 Apple ，設計概念是不一樣的，直接往下挖接出來，接上後充電依然沒有任何反應，但是己經可以用電池開機了

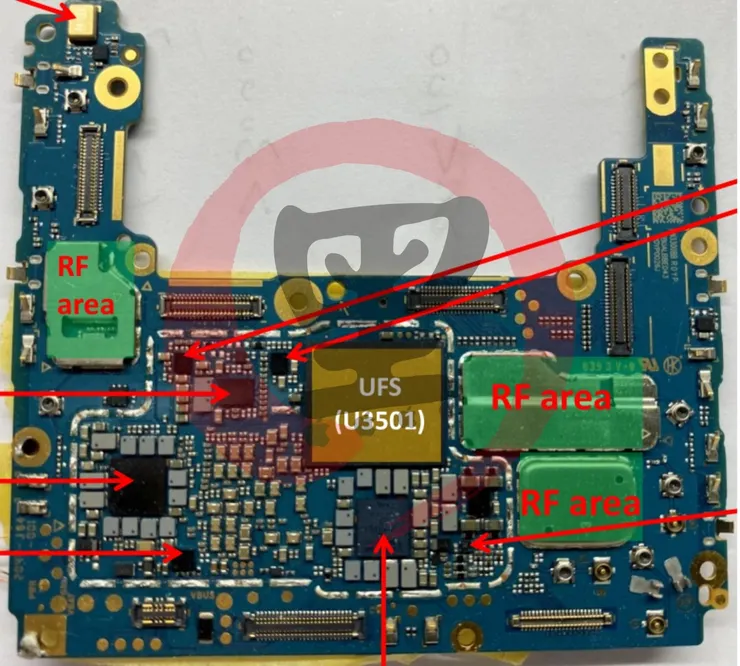

再來打開 ZS672KS 的電路框架與元件分佈圖，雖然沒有很詳細的電路，不過還是能做為一個依據使用

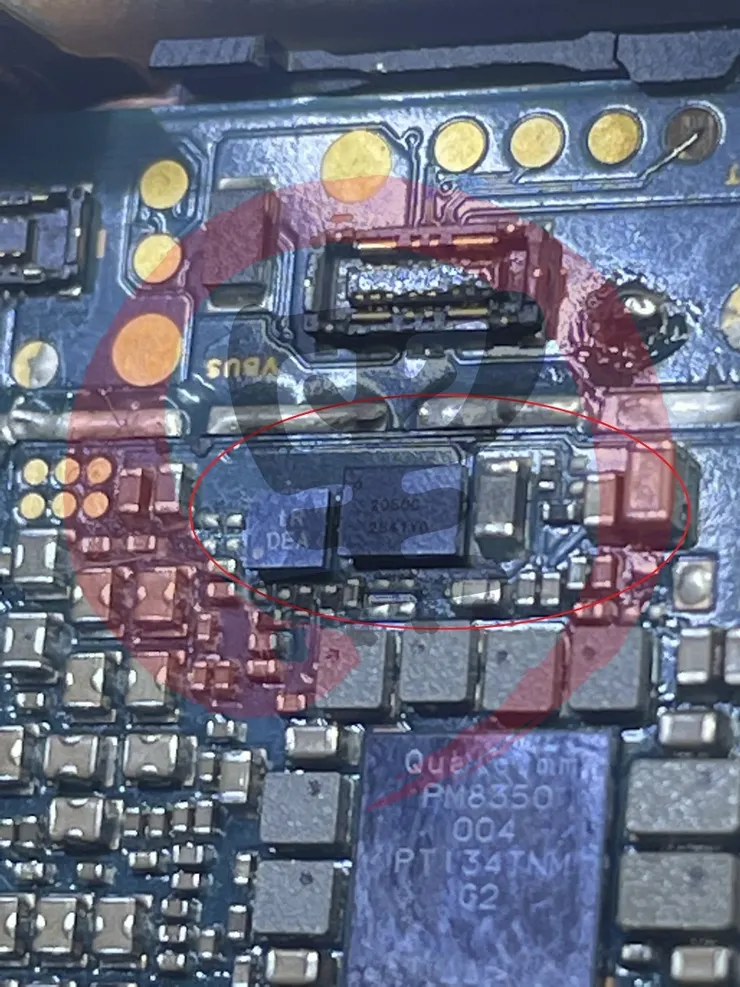

接者就是這個區塊，我看了電路圖跟架框好一陣子，發現實物主板跟原廠維修手冊上的主機板不太一樣，就好比紅框圈起來這裡

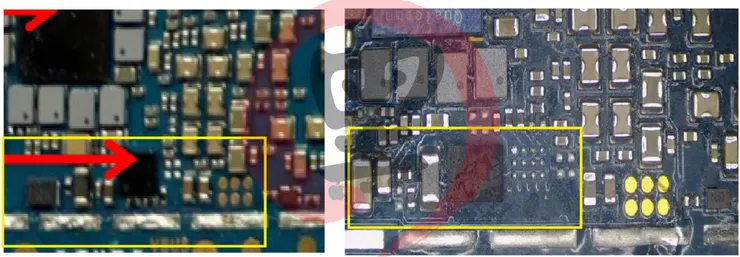

左邊是原廠圖，右邊是實物圖，原廠圖少了一顆晶片的位置（十二條腿的晶片我拆掉了），拆掉主要是為了測量它到底是什麼，因為他的印絲上只寫了【tR DEA】，我不太稱清楚這個的意思，所以只能透過反打來確認晶體的功能

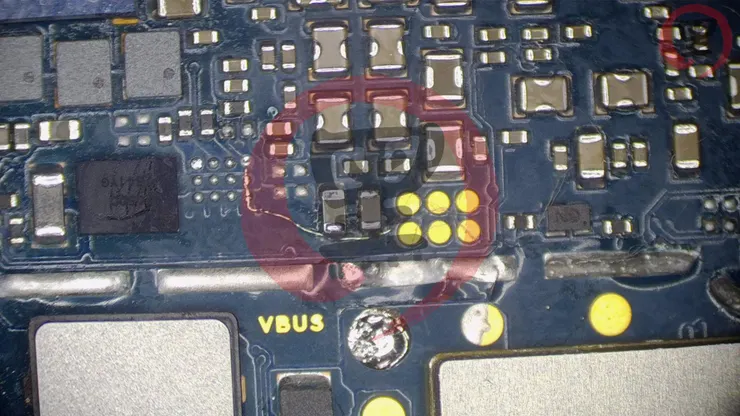

因為查不到相關零件與料號，也沒有零件能替代，也無法確認參數與走線，只好再次上電，用示波器，將電壓、時間、週期、空佔比與電錶的通斷等等，自己畫了一個框架出來，再慢慢逆推回去線路的位置，最後決定不要這顆（應該是轉換與限流保護使用），將線路這樣跳進來即可

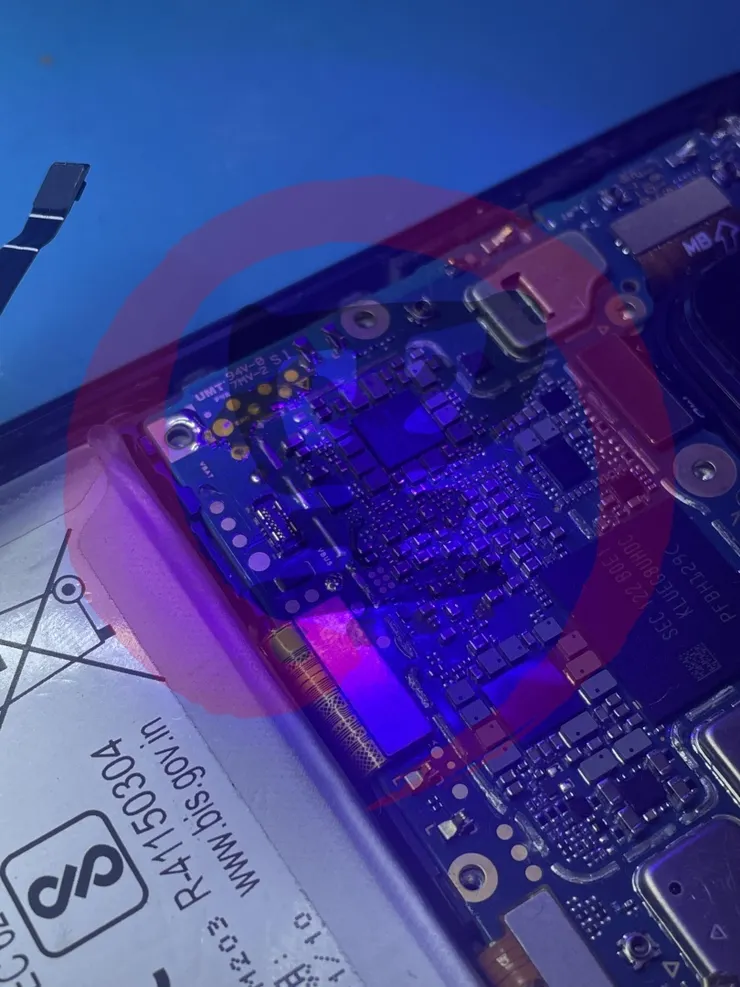

紫光燈固定

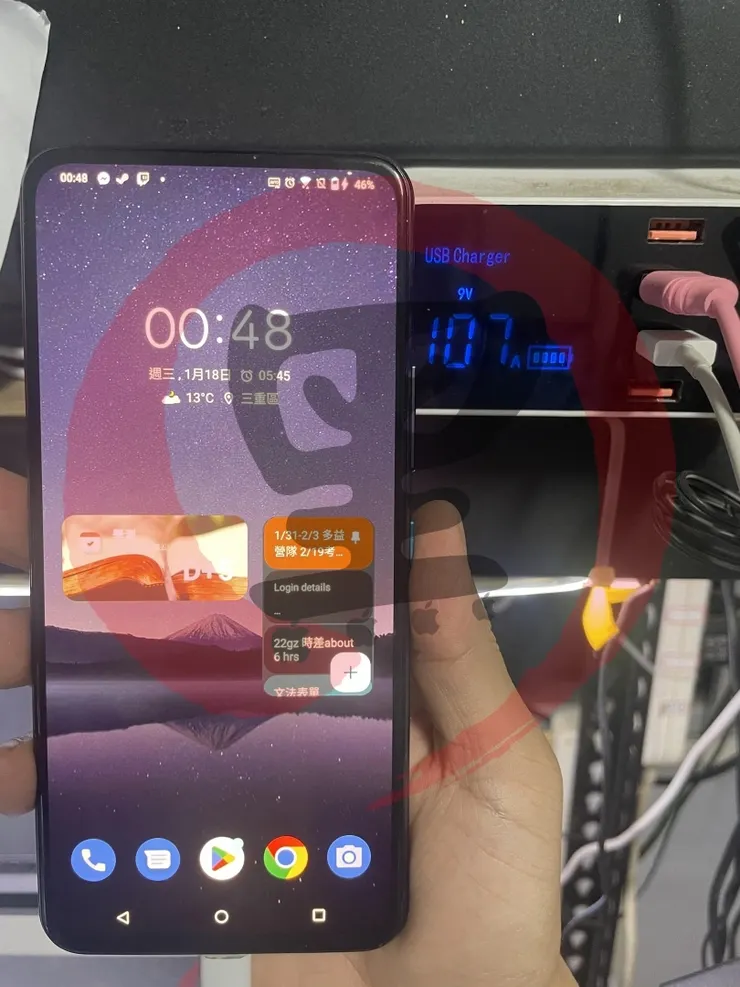

9V 握手通過，自己動手，豐衣足食！
