畢設週記-實體案例分析(一)

2021/08/26閱讀時間約 8 分鐘
再回到現實世界。
為了更精準的制定空間量與性質,近期會以計畫書、案例分析相互穿插。
這次來分析兩個啵棒的的國會設計、以及蘇聯時期促進各階級參與社會的實驗品:Social Condenser。
並根據這次的分析結果再回去修改計畫書。
國會
  • 達卡國會大廈(Bangladesh National Parliament)
  • 蘇格蘭議會大廈(Scottish Parliament Building)
Social Condenser(社會凝聚器)
  • 納康芬大廈(Narkomfin building)

達卡國會大廈(1962~1983)

身為腦粉這是必須的吧。
讚!
基地:孟加拉,達卡
建築師:Louis I. Kahn
建築面積:810,000 平方米

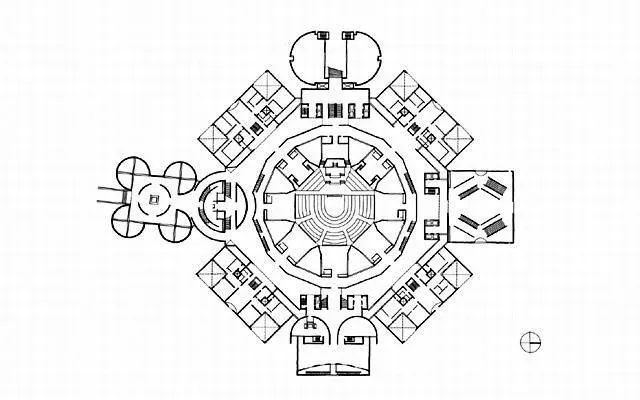

標準層平面圖

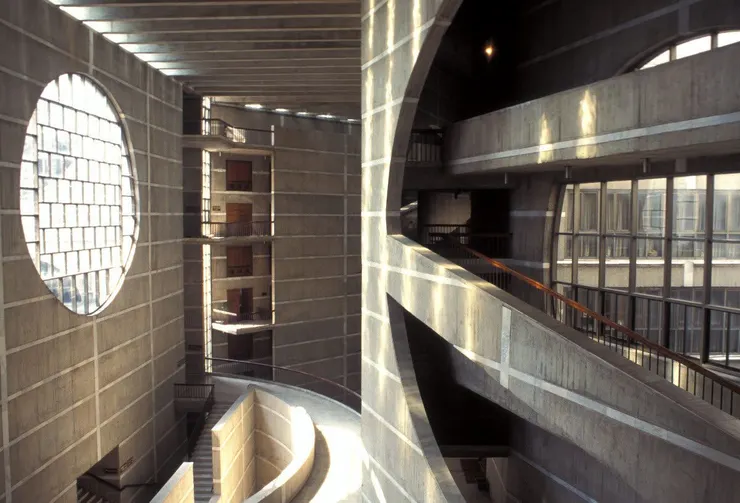

上圖透視位於南側圓形梯間與議場迴廊之間
概述
該作品是路康對於理想的集會型建築的集大成之作,整體以中央議場為核心向外擴張,連接八個量體,形成曼陀羅圖騰似的平面。一個核心搭配外圍的迴廊、與另一個核心與迴廊組成的單元連接,這樣的架構從整體到局部不斷的重複著……
而路康的一大理念:服務/被服務空間在空間與結構上的對立。在此案被服務空間是議場與清真寺;服務空間是圍在周遭的休息室、研究室,也各自擁有獨立明晰的結構系統。卻不見以往在管道間、服務核在結構上獨立的作法,可以見得該理念中的服務/被服務空間是相對關係,而非絕對。
Program
  • 中央議場32m*32m:
    高32公尺、寬60公尺的12邊形柱狀空間,以承重牆圍合而成,頂版由八面側採光的曲面頂棚組成,充分呈現路康「光的房間」及「空的結構體」的理論。在議場外圍室由多層廊道與階梯環繞,該廊道在概念中扮演著:「可以隨時參與及隨時離開的集會空間」,這樣的廊道性質在接下來的案例也可以看得到。
  • 入口(北)24m*24m:
    "room"在路康的論述裡是建築的起源,入口單元於是成為了「樓梯的房間」,內外兩個交錯的方形內部配置連通各層的階梯,使其成為具向心性且「鑲嵌封在閉量體裡的開放空間」。

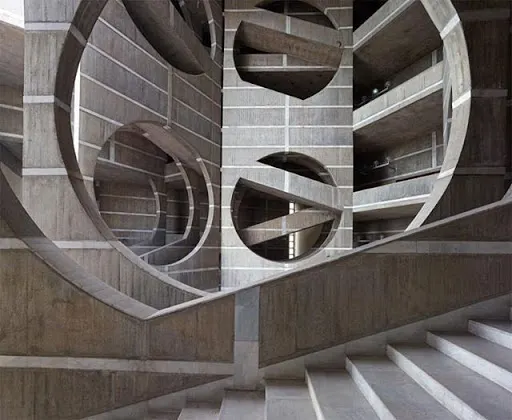

視覺交錯的梯間
圖片來源:reddit
  • 清真寺(南)19m*19m:
    在嚴謹的向心對稱平面中,位於南邊的清真寺為了朝向麥加方向故拐了一個角度。在內部刻意隱藏結構系統,讓四個角部用外面的3/4圓以扶壁的系統維持住在邊角開上大圓窗的四方形,這些開口也創造了「光的房間」同時又稍微透出了外圍的扶壁暗示結構系統……真是絕了。
    現今我國立法院也緊連著濟南教會。
  • 貴賓室(西)19m*19m:
    左右兩個半圓對稱、搭配開窗方向保持各自的獨立性,在中央的縫隙是朝向湖面的半戶外空間。
  • 議員休息室(東)15m*24m:
    同樣呈現左右對稱的休息室平面,我讀不太出來內部用半圓弧牆的意圖為何?比較特別的是一個休息室單元有兩層樓高(6m),在外立面配置了雙層牆,目的是為了阻隔日曬與眩光,也形成深邃有層次的外觀。
  • 議員辦公室(剩餘的四個量體)17m*17m:
    這部份有些資料寫辦公室但有些則擺上了像宿舍般的傢俱(兩房兩廳一衛浴),一組分為兩戶,朝戶外水池外開放的L形雙拼(讓我想起臺灣某時期的公寓),是離心、獨立的研究單元。
小結
有夠難解的案例……感覺還有不少細節沒讀出來。
此案提供了我對於公民參與的一種解法:圍繞議事空間的多層次迴廊系統。其實在「畢設週記-法律的容器」中分析近年畢設案例也多用這種手法,我想可以在這個基礎之上衍生變形體。
以及在制定空間性質時要先釐清各行為的相對關係,從最細節的行為之間、細部設計;到整體的空間模式語言要永遠保持著類似的架構、良好的比例。(我有點無法用文字敘述這段,總之類似於一棵樹內樹幹分枝與葉脈分佈的結構相似性)

蘇格蘭議會大廈(2004

好難想像委員們在這邊打架、砸水球、丟動物內臟的畫面
基地:英國,愛丁堡
建築師:Enric Miralles
建築面積:31,000 平方米

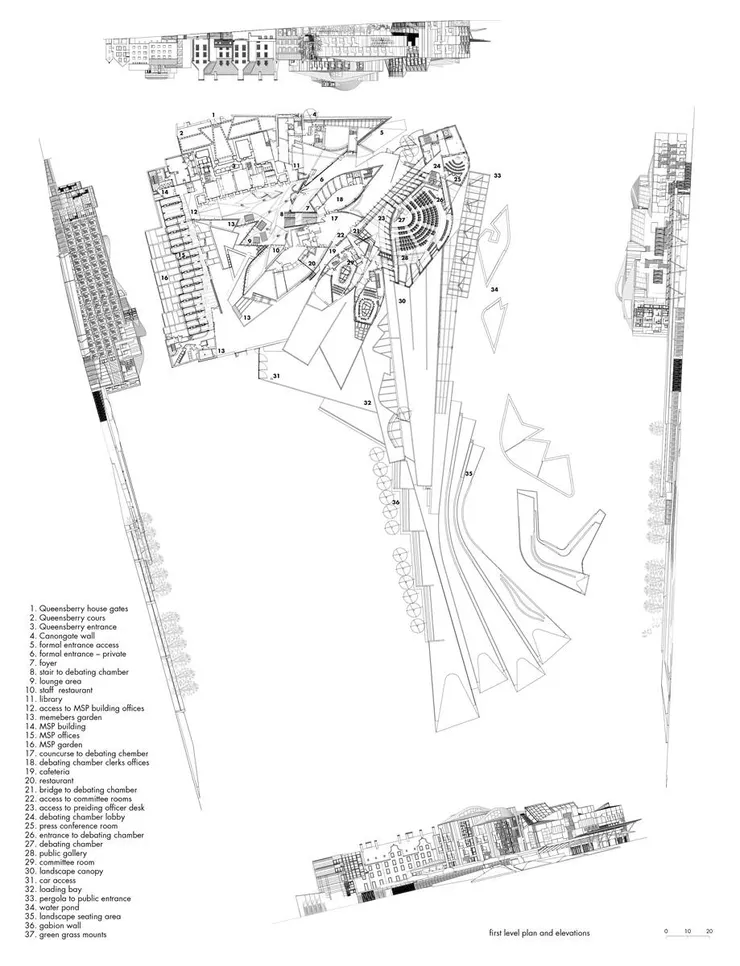

標準層平面圖
圖片來源:area
概述
整體的配置是讓屬於公眾的廣場向南開放、緊連著東邊的公共入口以及媒體塔與議會,所有議員的辦公空間、研究室則往中間與西邊靠攏。
Program
  • 入口/大廳:
    分為兩處,一是在東側的公共入口並留設廣場、二是在北側的委員專用通道與各研究室、辦公室相接。這樣的敷地定義了不同使用族群的場所感,也做出前、後台的差異性。

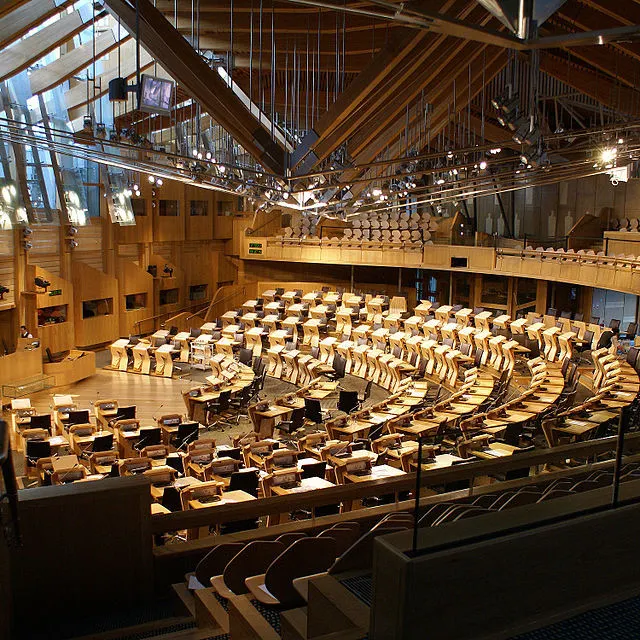

  • 議場:
    位於公共入口大廳的上方,兩者的關係是建築師在暗喻上方議員的權力來自於下方的公眾,這樣的配置讓旁聽的民眾與媒體非常方便。該處也是整個園區最具戲劇性的空間,鋼木混合式的構造撐起議會的頂版,在主席台上方用一個高側採光窗搭配反射板在整個議場創造多層次的光影效果(可以與上面的透視圖搭著看),算是在當代建築界論述中一種「正確」的手法。

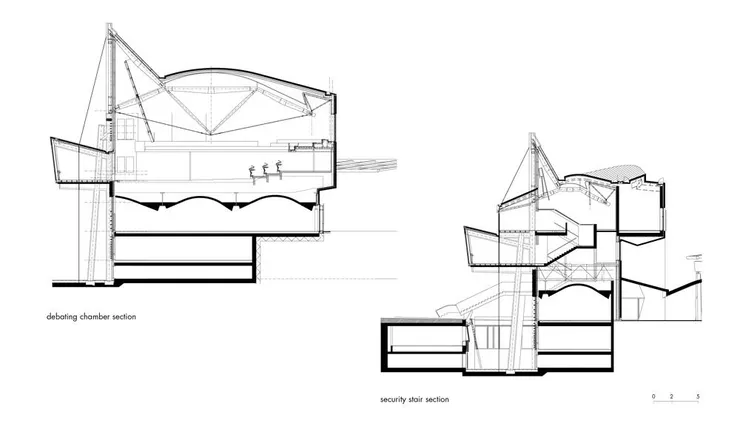

議場局部剖面
圖片來源:area
  • 媒體塔:
    緊貼著議場的北方,備有會議廳(看起來像開記者會使用),以及辦公室單元,就近監督意味濃厚。
  • 四個行政塔
    位於建築全的中心地帶與委員的入口相連,分別提供委員會、行政辦公室、以及六個會議室,使用船型的平面元素。

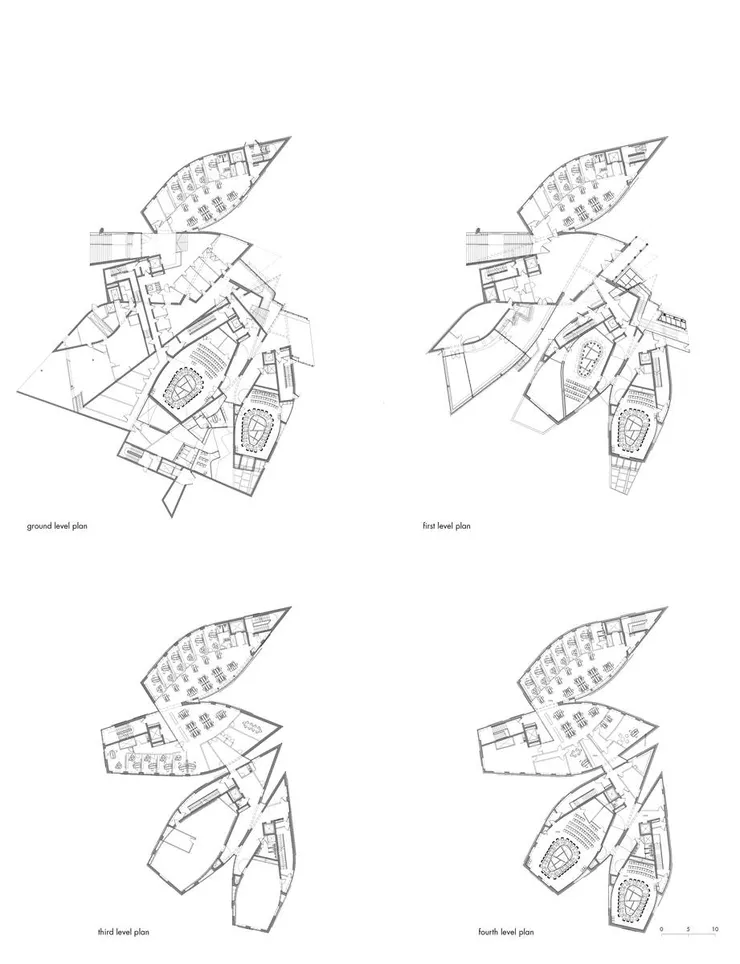

四個塔的局部平面圖
  • 蘇格蘭議會議員(MSP)大樓
    配置在基地的西方,線性的平面有效率的滿足大量委員的辦公單元需求,有趣的是壁龕式的獨處單元,也讓較生硬的立面產生變化。(跟其他有機型態的空間比起來,有一種不得不做方盒子但又不甘心地在壁龕上掙扎的港賊。)

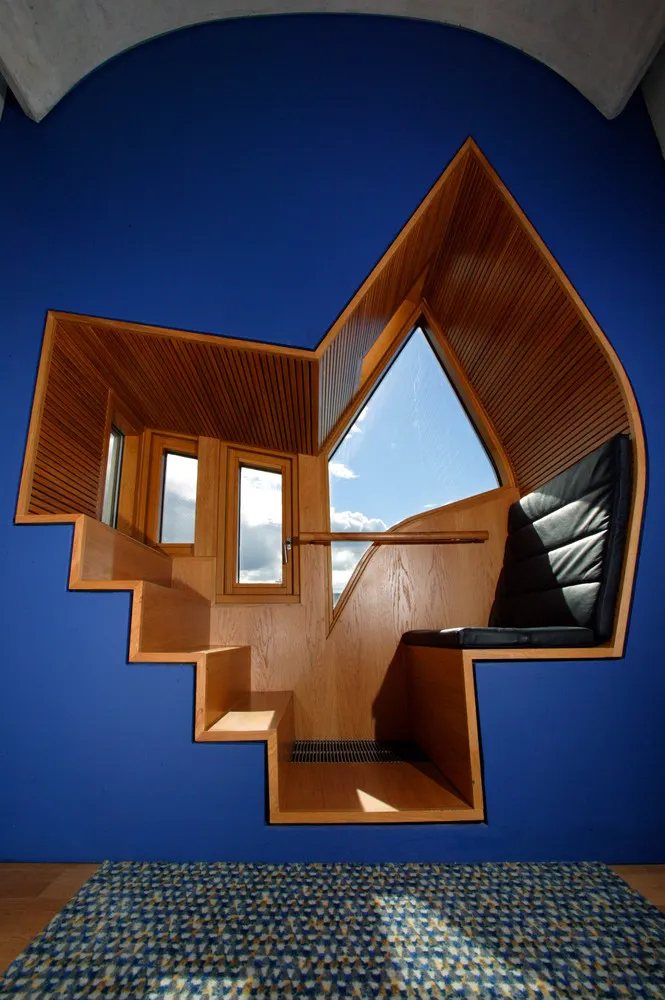

壁龕式的個人單元(雖然我不知道那個階梯在幹嘛)
小結
此案的做法相較於上一案是把議場往外推,成為面對觀眾的第一線,媒體、觀眾、議場三者的關係很對稱,議場與其他立委服務空間呈1:6~1:7與上一案差不多;廣場跟建築也將近1:1。用入口來區分使用族群我認為是值得參考的方式。

納康芬大廈(1930)

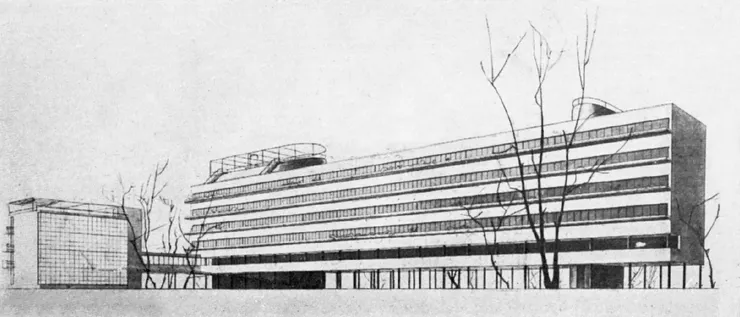

戶外雙消點透視圖
圖片來源:archi.ru
基地:俄羅斯,莫斯科
建築師:OSA Group
建築面積:1750平方米
概述
先來解釋Social Condenser,這是蘇聯基於社會主義為達成凝聚群眾、化解階級產生的實驗,建築物為載體,嘗試以空間手法打破階級、創造平等。(結果當然失敗,但我認為還是可以取經,所以下一次分析會探討OMA在臺北的復闢手法)
該項目的興建背景是為了容納蘇聯建國初期來自農村的大量移民,為了讓家庭生活進入「社會化」、將婦女從家庭勞動中解放出來的住宅實驗品(受一戰後的女權主義影響)。因此每個住宅單元中並沒有廚房與衛浴(很接近中華商場,一邊反共一邊偷抄人家),提倡消除私密性與獨佔性並促進群眾的集體生活。
各層平面圖
Program
居住單元類型
居住單元
  • TypeK
    一單元兩層,中間有大挑空、牆柱分離,大部分為家庭內公共空間。
  • TypeF
    類似馬賽公寓:兩個錯層住宅單元在三個樓地板間互扣(這棟年代先於馬賽公寓)。客廳比臥室大一點,衛浴是暗房,也是隱私性極少。
  • TypeC
    一個單元內有兩個房間,用衛浴相連(上廁所要鎖兩個門),是三種裡面隱私性較好的方案。
公設/公社
  • 設置於南方的立方體內,配有廚房、食堂、浴室、洗衣間,集體生活的粗暴解法。由於敵不過人性的考驗,因此後來在每戶中設置獨立廚房,該項實驗宣告失敗。
小結
意外發現了馬賽公寓的前身(真的有思想脈絡上的關係),之後的案例分析會加入OMA的皮蛋豆腐,這也是意外找到的Social Condenser去政治化型態。這給我對於追求烏托邦的一些啟示,至少他教會我怎麼做會失敗,那我該考慮的是集體生產法律的行為模式為何?(還是硬要塞烏托邦進來)這下一篇再回到計畫書來談。

還有好長的路……(面癱

結論

在前兩個案例中,群眾、媒體、官員分別以迴廊(或廣場)、媒體塔、研究室來代表其空間身份,議場則做為三者相交的地點。由於實際案例中還是以服務官員為主,因此室內空間比佔了80%以上,不過納入戶外廣場就接近1:1了(應該跟建蔽率要求也有關)。
根據這次分析結果來修改計畫書,目前想到能操作的方式是分別找出群眾、媒體、政府三者間在立法機關內兩兩個別的行為互動模式、三者相遇的場景,以及各自完全獨立的行為,這樣就可以生成7組空間原型,在從這幾種原型中衍生、相交、相乘,產出整個敷地計畫。
一切看似很美好,要接著痛苦的做實驗才知道……
