常見【實體層】設備 - 中繼器(REPEATER)、集線器(Hub)
2021/12/24閱讀時間約 2 分鐘
上一篇講到關於「常見實體層-網路線」的部分，目前我都是只記錄自己操作過的設備和系統，而且主要是先講個入門大概，希望未來有機會再開新的篇章，更深入的記錄這些設備及系統。

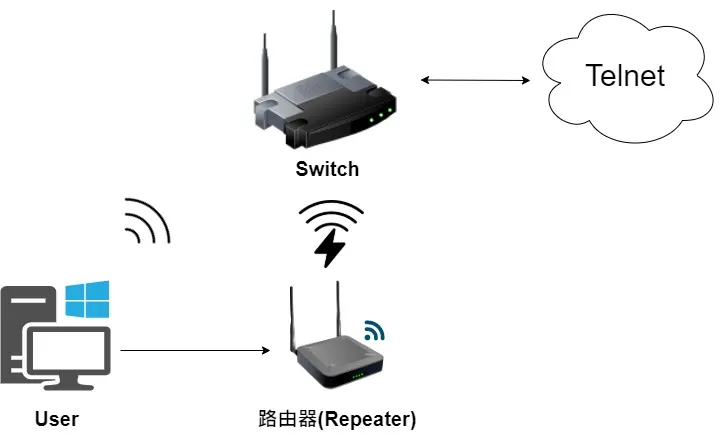

中繼器(Repeater)：
中繼器的特色就是﹝增強訊號﹞，主要目的是為了﹝改善訊號衰減問題﹞。
在上篇「常見實體層-網路線」中有提到，乙太網路纜線會因距離長度影響傳輸速率，因此可以透過中繼器來將纜線長度進行以擴展，不過中繼器(Repeater) 通常只有兩個連接埠(port)。
另外一般﹝電話通訊﹞或﹝無線網路﹞訊號較差時，也能夠透過 ICS 中繼器或 Wi-Fi 強波器來增強訊號。
中繼器優缺點：
- 優點：將收到的訊號重整、重新產生後向前推送。
- 缺點：無法過濾網路封包，不能疏緩網路流量。

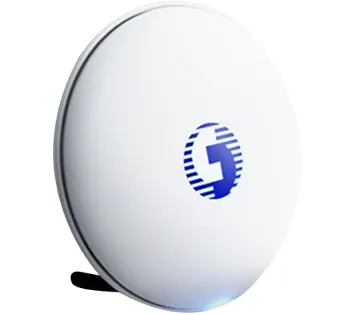

這一顆就是家中常見的中繼器，可以向中華電信進行租用，以利增強AP網路訊號。

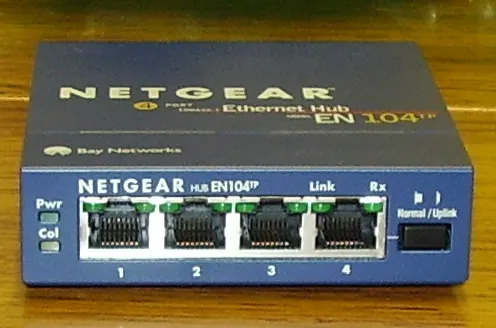

集線器(Hub)：
Hub的特色就是﹝整合區域網路﹞並且也擁有中繼器一樣的訊號放大功能，主要目的是為了﹝用於方便管理使用﹞。
Hub算是早期Switch的雛型，因為有許多缺點，故現在大多已被Switch取代，但仍適用於各種場合搭配Switch使用。
Hub 特點：

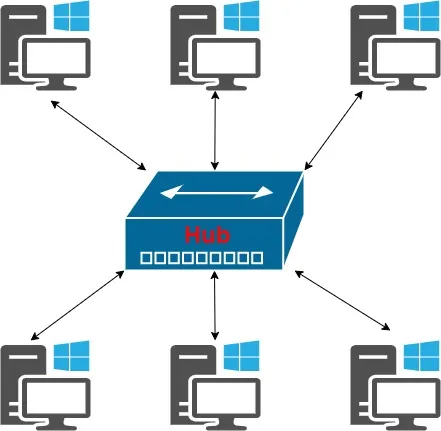

- 廣播：當A電腦要透過HUB送資料給B電腦的時候，A送出來的資料其實連接在這台HUB上的電腦都會收到，但是只有B電腦會將資料收起來，其他電腦則是將封包丟掉。
- 半雙工：收資料或送資料不能同時，一次只能做其中一種。
- 隨插即用：採用 UTP 埠，也就是只要使用 RJ-45 的線插上即可使用。
Hub 缺點：
- 因為廣播的特點，導致不管什麼信息，都會發到所有連接的設備上，這樣不但對資安的隱私性造成影響，也會降低網路流量；
舉例來說：10/100的Hub，連接六台機器，那整個10/100Mbps是會被六台機器共享並瓜分的，因此就造成網路流量的限制。
而如果Switch就是每個Port都是擁有10/100Mbps的頻寬。
因此因為這樣的缺點，導致Hub只適用在Lan網及數量較少的設備使用情境上。
Hub 種類：
被動型集線器（Passive Hub）：集線器不需連接電源，因此網路訊號隨距離衰減，只適用於短距離的網路連接。
主動型集線器（Active Hub）：集線器需連接電源，可加強訊號強度（整波放大）。
中繼器和Hub 是蠻容易懂且操作簡單的L1設備，因此就大概講一下這樣。
