世界海軍相位陣列雷達比較

2021/5月初版
2022/10月新增
■■■■■■■■■■■■■■■■■■■■■■
海軍艦艇要裝哪種雷達可以反制匿蹤戰機，這是很好的科普資訊。

★Ku波段，近迫武器用雷達，看得最清楚但人家已經衝到你面前了。方陣快砲用雷達。
★X波段：F-35機身正面有大範圍匿蹤與雷達低可視度區，機尾也有一定範圍雷達低可視度區。短距離精準雷達，中短程防空飛彈用，F-16V跟海蜂眼、薩德、朱瓦特級的SPY-3、AN/SPY-6，如果要看更遠就要放大雷達面積並且加大功率。
★C波段，介於X跟S之間的波長，比上比下都有不足。LCS自由級、獨立級、傳奇級、德國、日本使用。
★S波段：相較於X波段，F-35機身正面匿蹤與雷達低可視度區範圍縮小近一半，機尾無雷達低可視度區。中距離搜索雷達，神盾艦標配，中長程防空飛彈用，辨識度比L波段好，但比X波段差。AN/SPS-48、AN/SPY-1、AN/SPY-6、Smart-S。
★L波段：只在F-35機身正面有小範圍雷達低可視度區。長距離預警雷達，看得到但不一定知道那個東西是甚麼，波長30~15cm。B-2匿蹤轟炸機大概是設計對這些預警雷達匿蹤，而不是針對S波段以下。AN/SPS-49、Smart-L。
★UHF波段，波長10~100公分，樂山大佛的鋪路爪雷達。

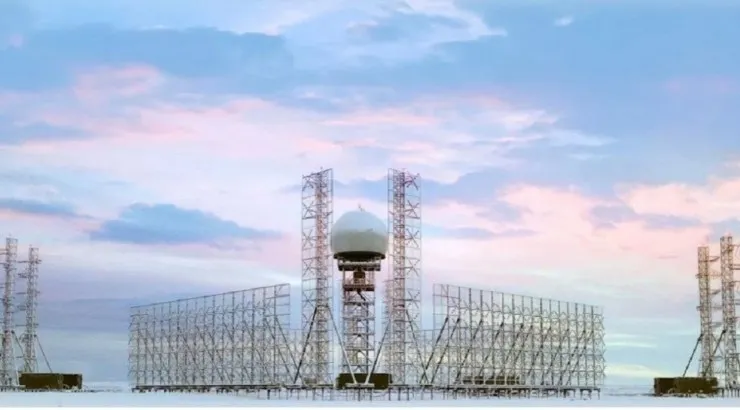

★VHF波段：F-35雷達訊跡表現和傳統戰機幾無差異。米波雷達，長距離預警雷達，波長1~10m，看得更模糊，但可以看更遠，雷達體積縮小也有相同功能。
●●●●●●●●●
目前世界雷達主流，陣列相位雷達，來蒐集整理一下資料。
美系■■■■■■■■■■■■■■■■■■■■■■
★AN/SPY-1 3D被動相位陣列雷達
製造商：美國無線電（Radio Corporation of America，RCA）
RCA被通用電機航太(GE Aerospace)購併
1993年以30億美元賣給馬丁.馬里塔（Martin Marietta）
馬丁.馬里塔與洛克西德合併為洛克西德.馬丁（Lockheed Martin）

S波段E/F頻，最大偵測距離大於325km

AN/SPY-1A/B：直徑3.65M，四個固定陣面
美國提康德羅加級飛彈巡洋艦（1983~1994服役，2005除役5艘），滿載排水量9,800噸，垂發122管

AN/SPY-1D：直徑3.65M，四個固定陣面
美國伯克級驅逐艦Flight 1/2（1991~1999服役），滿載排水量8,400噸，垂發90管
日本金剛級護衛艦（1993~1998服役），滿載排水量9485噸，垂發90管
西班牙F100巴贊級巡防艦（2002~2012服役），滿載排水量5,800噸，垂發48管

AN/SPY-1D(V)：直徑3.65M，四個固定陣面
美國伯克級驅逐艦Flight 2A（2000~2019服役），滿載排水量9,200噸，垂發96管
日本愛宕級護衛艦（2007~2008服役），滿載排水量10,000噸，垂發96管
日本摩耶級護衛艦（預定2020~2021服役），滿載排水量10,250噸，垂發96管
大韓民國世宗大王級驅逐艦（2008~2012服役），滿載排水量10290噸，垂發80+48管
澳大利亞霍巴特級驅逐艦（2017~服役），滿載排水量7,000噸，垂發48管

AN/SPY-1F/F(V)：直徑2.43M，四個固定陣面，探測距離約180公里，AN/SPY-1D的54%。
挪威南森級巡防艦（2006~2011服役），滿載排水量 5,290噸，垂發8管+24

AN/SPY-1K：直徑1.67M
●●●●●●●●●
★AN/SPY-3 X波段主動相位陣列多功能雷達(Multi Fuction Radar，MFR)
三面陣列天線，T/R組件為GaAs砷化鎵，製造商：雷神
朱沃特級驅逐艦、福特號航母

★AN/SPY-4 主動相位陣列廣域搜索雷達(Volume Search Radar，VSR)
三面陣列天線，製造商：洛克西德‧馬丁
福特號航母

★AN/SPY-5 X波段被動相位陣列雷達
雙面陣列天線兩具，製造商：雷神
派里級改良計畫，沒有實艦，
●●●●●●●●●
★AN/SPY-6 主動相位陣列雷達
對空與飛彈防禦雷達（Air and Missile Defense Radar，AMDR）
企業對空監視雷達（Enterprise Air Surveillance Radar，EASR）
製造商：雷神

AN/SPY-6(V)1：四個固定陣面，直徑4.27M，37個RMA模組
SPY+15，偵測距離是SPY-1D(V)的2.37倍
伯克級驅逐艦Flight 3（預定2024開始服役），滿載排水量9,800噸，垂發96管

AN/SPY-6(V)2：EASR，單一旋轉陣面，9個RMA模組
SPY+0，相當SPY-1D(V)
美國聖安東尼奧級船塢運輸艦李查.麥庫爾號（建造中）
美國美利堅級兩棲突擊艦布甘維爾號（預定2024服役）
將換裝現役航空母艦、大型兩棲艦上AN/SPS-48與AN/SPS-49雷達

AN/SPY-6(V)3：三個固定式陣面，9個RMA模組
SPY+0，相當SPY-1D(V)
福特級核子動力航空母艦甘迺迪號（預定2024服役）
星座級飛彈巡防艦

AN/SPY-6(V)4：四個固定陣面，由24個RMA模組
SPY+11，偵測距離是SPY-1D(V)的1.88倍
換裝伯克級驅逐艦Flight 1/2
●●●●●●●●●
★AN/SPY-7 主動相位陣列雷達
AN/SPY-1的發展型，製造商：洛克西德.馬丁
日本、加拿大CSC
歐系■■■■■■■■■■■■■■■■■■■■■■
★SMART-S 多波束目標獲得/追蹤被動相位陣列雷達（Signal Multibeam Acquisition Radar for Targeting-S）
S/F波段，單面長方形旋轉天線，可處理雷達截面積0.1平方公尺，3馬赫掠海飛行或俯衝的反艦飛彈。對空偵測距離250km，對飛機偵測距離200km，最小探測距離150m，對雷達截面積2平方公尺目標偵測距離90~100km，對低雷達截面積 （約0.1平方公尺）目標偵測距離45~50km。
製造商：Signnal，荷蘭Thales集團併購

荷蘭凱若.道爾曼級巡防艦（1991年服役）
換裝荷蘭希姆斯科級飛彈巡防艦
德國F123布蘭登堡級巡防艦

★SMART-S Mk.2 對空搜索/追蹤雷達（S/F波段）
丹麥SF3500阿布沙龍級多功能彈性支援艦
印尼Sigma 10514巡防艦
摩洛哥Sigma 9813護衛艦
摩洛哥SIGMA 10513巡防艦
墨西哥Sigma 10514LRP巡防艦
加拿大哈利法克斯級巡防艦
馬來西亞馬哈拉惹里拉級巡防艦（追風級）
土耳其國家艦、加濟安泰普級巡防艦（派里級）、巴巴羅斯級巡防艦
安曼夏米赫級護衛艦
●●●●●●●●●
★SMART-L 被動相位陣列長程三維雷達
L波段單面長方形旋轉天線，對空偵測距離400km，對戰機搜索距離220km，對小型飛彈偵測距離65km，對小型水面目標探測距離2km，對快速攻擊艇探測距離7km，能自動追蹤60km內100個水面目標，或400km內1000個空中目標與40個水面目標。
製造商：荷蘭Signnal，Thales集團併購

荷蘭LCF七省級飛彈巡防艦
德國F-124巡防艦
韓國獨島號船塢運輸艦
丹麥伊萬‧休特菲爾德級防空艦

★S1850M（SMARTELLO）長程對空搜索雷達
法國水平線防空驅逐艦
義大利水平線防空驅逐艦
英國Type 45驅逐艦
英國伊莉莎白級航空母艦

★SMART-L MM主動相位陣列雷達
使用氮化鎵（GaN）T/R組件
荷蘭LCF七省級飛彈巡防艦換裝
●●●●●●●●●
★APAR多功能主動相位陣列雷達（Active Phased Array Radar，APAR）
德國、荷蘭、加拿大Sanmina公司開發
X(I/J)波段，4面固定式陣列天線，最大搜索距離對空150公里，對海平面75公里
150km內同時追蹤250個目標

荷蘭LCF七省級飛彈巡防艦
德國F-124巡防艦
丹麥伊萬‧休特菲爾德級防空艦

★APAR Block 2/Sea Master 400
改用GaN氮化鎵的T/R單元，最大搜索距離250公里

★Sea Master 400 主動相位陣列雷達
四面固定，S波段，最大搜索距離250公里
●●●●●●●●●
★NS50 主動相位陣列雷達
製造商：荷蘭Thales
單面長方形旋轉天線，X波段

★NS100 三維多功能主動相位陣列雷達
單面長方形旋轉天線，S波段，最大搜索距離280公里，重1.3噸
新加坡獨立級近海巡邏艦
英國Type-31e巡防艦

★NS200 AESA雷達
NS100的放大改良版，S波段，採用GaN單元，最大搜索距離400公里，重1.55噸
■■■■■■■■■■■■■■■■■■■■■■
★SRABEL多功能被動相位陣列雷達
X波段單面方形旋轉天線，最大搜索距離對空100公里，雷達截面積0.5平方公尺小型目標50公里，同時偵測目標120個。
製造商：法國Thomson-CSF，被Thales集團併購

法國戴高樂號航母
法國卡沙級換裝
沙烏地阿拉伯F-3000S拉法葉巡防艦防空改良型
●●●●●●●●●
★MFR-30 Herakles多功能被動相位陣列雷達
塔形旋轉天線，最大搜索距離對空250公里，平面80公里，戰機目標200公里，飛彈目標60公里，掠海反艦飛彈20公里，同時偵測目標超過400個（空中+水面）。
製造商：法國Thales

法國FREMM多用途巡防艦
新加坡可畏級巡防艦
●●●●●●●●●
★Sea Fire500多功能主動相位陣列雷達
氮化鎵（GaN）T/R組件，四面固定陣列天線，最大搜索距離對空400~500公里，平面80公里，同時偵測目標800個。
製造商：法國Thales
法國FDI巡防艦
■■■■■■■■■■■■■■■■■■■■■■
★參孫（Sampson）多功能主動相位陣列雷達
S波段E/F頻，雙面背接式旋轉陣列天線，雷達截面積0.008平方公尺的小型空中目標105公里，同時偵測目標數500~1000，同時追蹤優先處理目標數168。
製造商：英國BAE System

Type-45飛彈驅逐艦
●●●●●●●●●
★Type-997 Artisan S（E/F）頻三維輕型多功能雷達
單面旋轉陣列天線，對空監視距離200公里，最小監視距離20公尺，同時追蹤800~900個目標 ，追蹤海洋巡邏機185公里，反艦飛彈50公里，3倍音速網球大小目標25公里。
製造商：英國BAE System

換裝英國Type 23巡防艦、阿爾賓級船塢運輸艦、海洋號直昇機突擊艦
英國Type-26城市級巡防艦
英國伊莉莎白二世級航空母艦
■■■■■■■■■■■■■■■■■■■■■■
★TRS-3D 被動相位陣列雷達
C波段，能同時追蹤400個目標，最大偵測距離200公里。C波段，監視範圍150公里，依發射單元數量分為TRS-3D/16和TRS-3D/32兩種型號，
製造商：歐洲航太防衛公司EADS，2013併入Airbus，2017美國KKR投資公司買下，更名Hensoldt，德國國防部持股。

TRS-3D/16（AN/SPS-75）
德國K-130布倫史瑞克級巡邏艦
美國海岸防衛隊傳奇級
美國LCS自由級濱海戰鬥艦
TRS-3D/32
德國F-122不萊梅級巡防艦

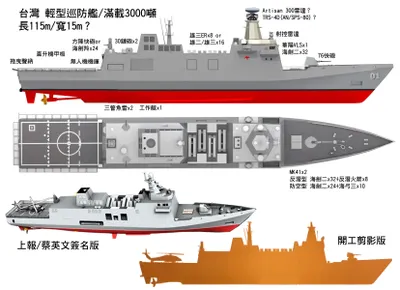

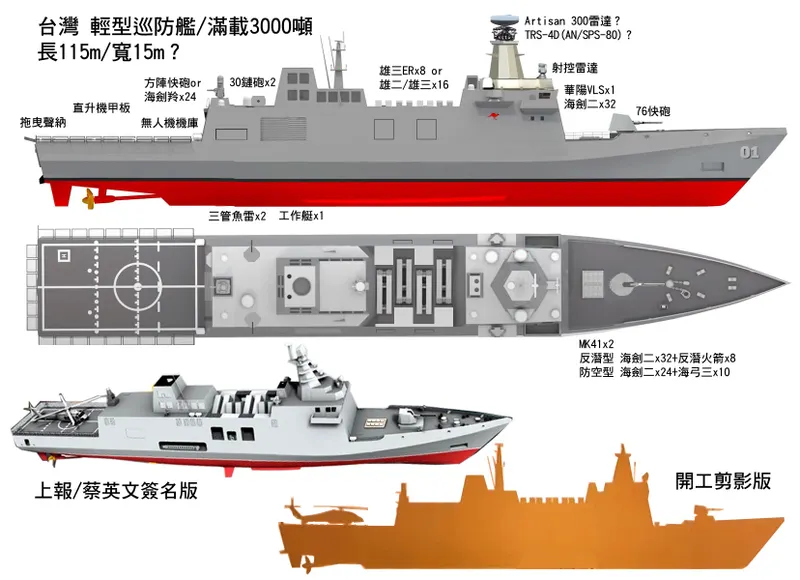

★TRS-4D 主動相位陣列雷達（AN/SPS-80）
陣面T/R組件採氮化鎵（GaN），是世界第一種頻率在5~6GHz並採用氮化鎵半導體T/R組件的雷達系統。C波段，最大偵測距離250公里、最小100公尺，可偵測雷達截面積0.01平方公尺小型目標，同時偵測、追蹤空中與水面上1000個目標。
美國LCS自由級/獨立級濱海戰鬥艦
智利Type 23

★TRS-4D Fixed Panel
四面陣列，C波段，最大偵測距離300公里。
德國F-125巴登-符騰堡級巡防艦
■■■■■■■■■■■■■■■■■■■■■■
★Sea Giraffe ABM（AN/SPS-77）3D對空/平面搜索多波束被動相位陣列雷達
單面旋轉天線，C波段，對空距離180km，最大監視高度20000m，可跟蹤200個空中目標和400個地面目標。
製造商：瑞典易利信Ericsson，後併入SAAB

瑞典YS-2000偉士比級巡邏艦
澳洲坎陪拉級兩棲突擊艦
泰國DW-3000H型護衛艦
美國LCS獨立級濱海戰鬥艦

★SEA GIRAFFE 1X，X波段主動相位陣列旋轉雷達

★SEA GIRAFFE 4A，S波段單面旋轉/四面主動相位陣列雷達
澳洲■■■■■■■■■■■■■■■■■■■■■■
★CEAFAR主動相位陣列雷達
六面CEAFAR的S波段矩型天線，四個長方形CEAMOUNT X波段照射天線
紐澳軍團級巡防艦

★CEAFAR2
增加四面L波段相位陣列天線
紐澳軍團級巡防艦
澳洲SEA 500獵人級巡防艦
中國■■■■■■■■■■■■■■■■■■■■■■
★H/LJG-346主動相位陣列雷達
四面固定陣列天線，氣冷型
遼寧號航母
052C導彈驅逐艦

★H/LJG-346A主動相位陣列雷達
四面固定陣列天線
052D導彈驅逐艦

★H/LJG-346B型S波段主動式相位陣列雷達
四面固定陣列天線
055型飛彈驅逐艦
■■■■■■■■■■■■■■■■■■■■■■
軍用波段：
●L波段：1452~1492MHz，美國之外的數位音訊廣播使用。雷達L波段的頻率範圍是1GHz到2GHz，波長從30~15cm。L表示遠距離，常用於遠程對空警戒雷達、太空雷達及200 英里以上空中交通管制雷達。
●S波段：1750~2400MHz。雷達S波段的頻率範圍是2~4GHz，波長15~7.5cm。S的意思是Short，較容易做到窄波束，用於機場終端監視雷達，可得到很好的角分辨力和精度。遠程監視時受雨影響很大，氣象雷達反而使用這個頻段。
●C波段：雷達頻率範圍4~8G，波長7.5~3.75cm，C是compromise縮寫，即妥協、折中，是通訊衛星的早期工作頻段。
●X波段：8~12.5GHz。X波段在二戰是保密頻段，如警用測速雷達。
●Ku、K、Ka波段：12.5~40G的頻段。K是德文Kurz，意思是短。二戰時發展起來的厘米波雷達，頻率22.24GHz是水蒸氣的諧振波長，為了避開諧振頻率，又把K波段分成Ku（12-18GHz小於諧振頻率的波段）和 Ka（27-40GHz大於諧振頻率的波段）。此頻段用於高分辨測量，受大氣衰減因素影響強烈，作用距離通常比較短。
●V波段：40GHz — 75GHz。
●W波段：75GHz — 110GHz。
