輕型車架設計之-後燈&控制器飾蓋配置

更新於 發佈於 閱讀時間約 1 分鐘

創作是需要靈感,而靈感來自於突發奇想。

這次的想法來自於車架設計時其2管並接,所以讓我有個幾何編輯,

運用2管的距離考慮其後端前度的加強,並且可以固定後燈位置,

進而將以結合為一體。

raw-image

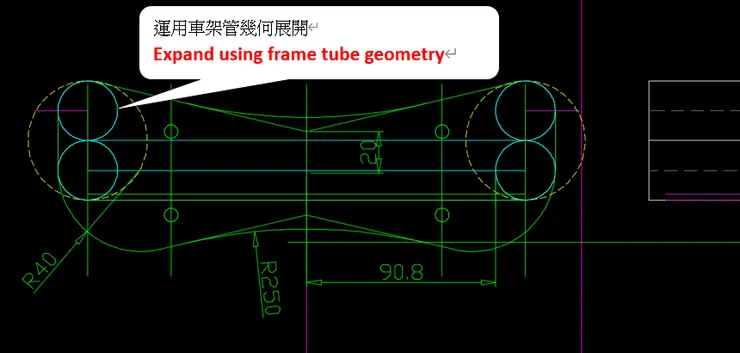

後燈的形狀就由4個圓圈展開!運用幾何線條畫出來的輪廓,全部使用led燈條為基體,此後燈的功能有--後燈顯示//剎車燈顯示//左-右方向燈顯示。

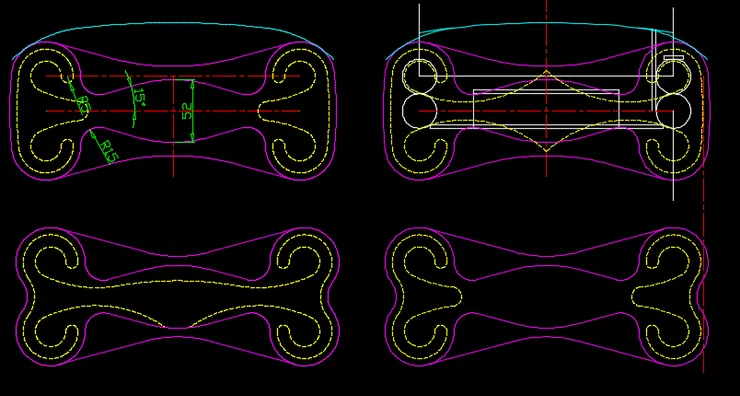

雙邊考慮為方向燈的模式所以造型上原本想運用箭頭模式,但又覺得有點通俗,所以就再用一些輪廓進行圓弧相接畫出以下幾款造型。

raw-image

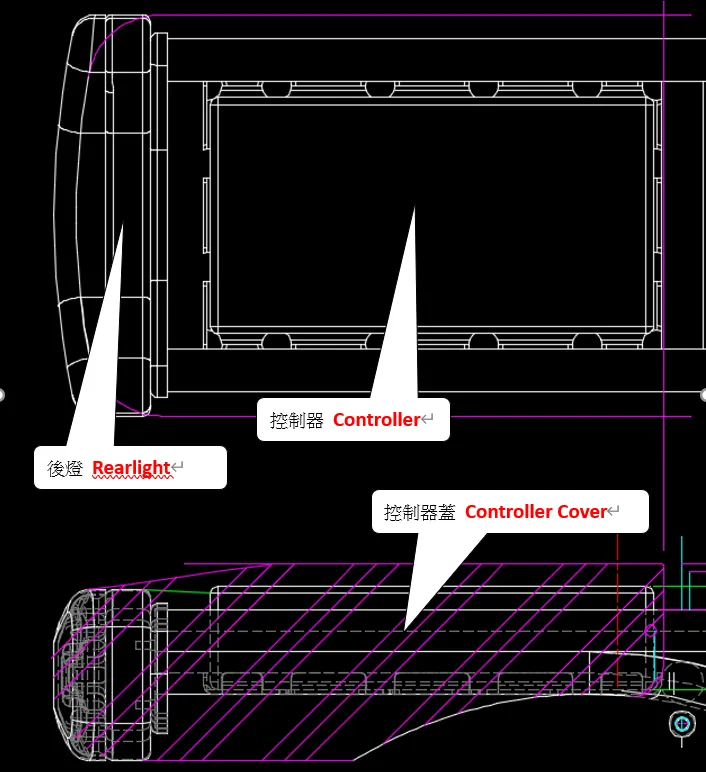

考慮到控制器蓋和後燈的結合所以一起將其結合,形狀位置考量。

raw-image

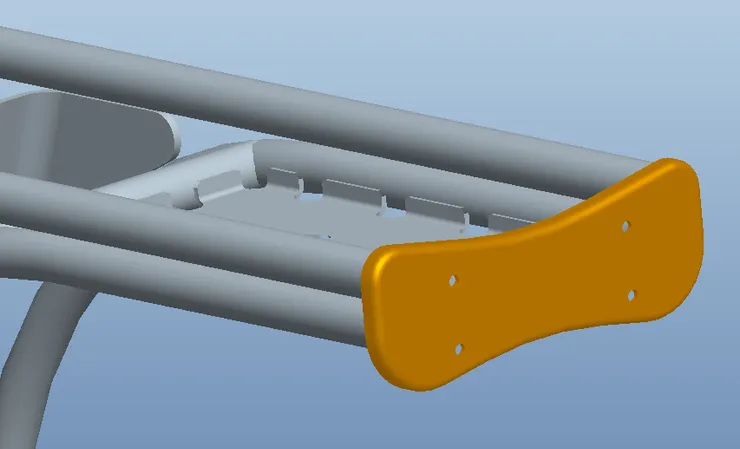

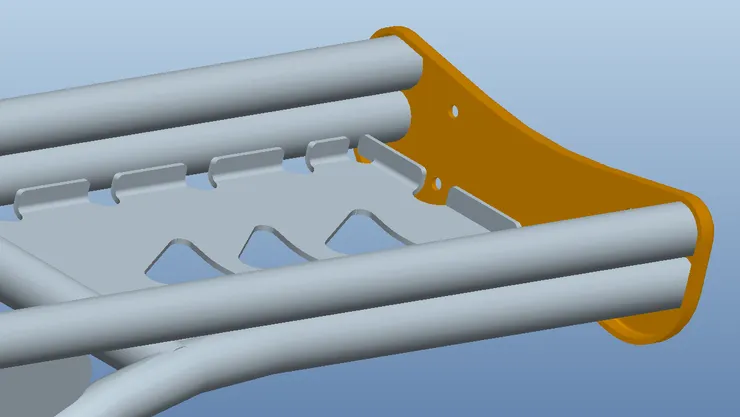

考慮後燈固定方式與車架補強之3D:

raw-image
raw-image

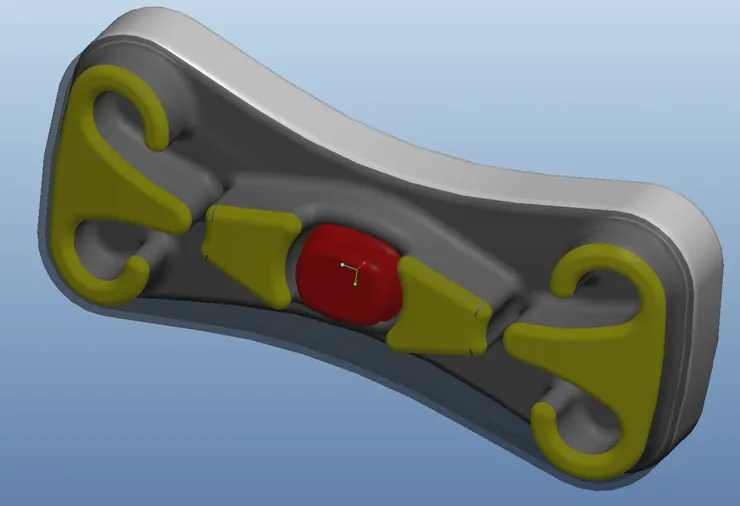

後燈設計確認之3D:

raw-image

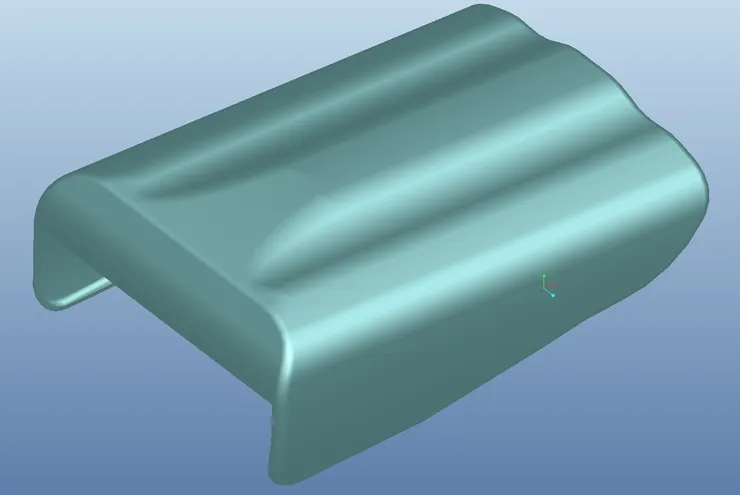

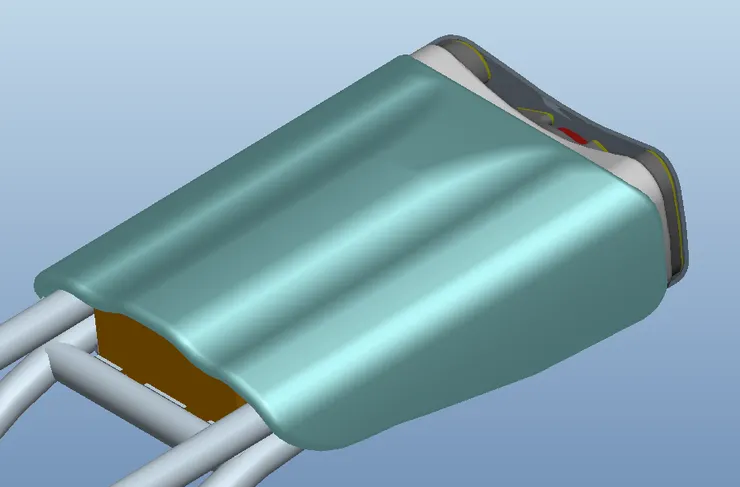

控制器飾蓋設計確認之3D:

raw-image

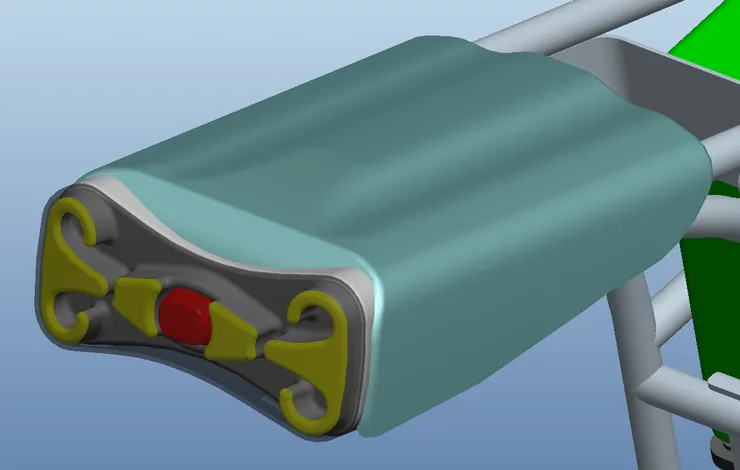

後燈與控制器飾蓋設計確認之3D:

raw-image
raw-image

後續進行後貨架及坐墊樣式設計進行:
