輕型車架設計之-電池&控制器配置

閱讀時間約 1 分鐘

由於上班時間無法進行圖面繪製所以要假日才能執行,有空就會進行架構說明。

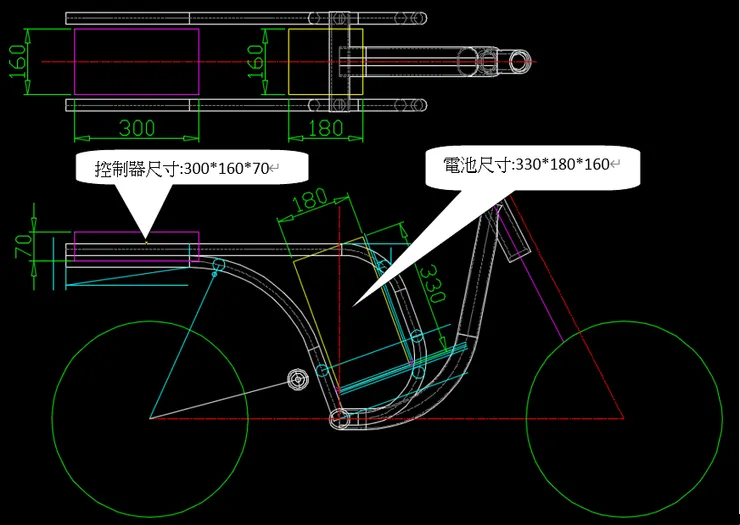

首先確認電池和控制器的外型尺寸。

raw-image

電池和控制器尺寸確認後再來進行位置佈置,後續思考電池的位置定位及強度設定。

&&電池需要考慮定位及車輛行駛中的顛簸會造成電池的彈跳晃動而造成安全問題!!!

我考量的方式說明:

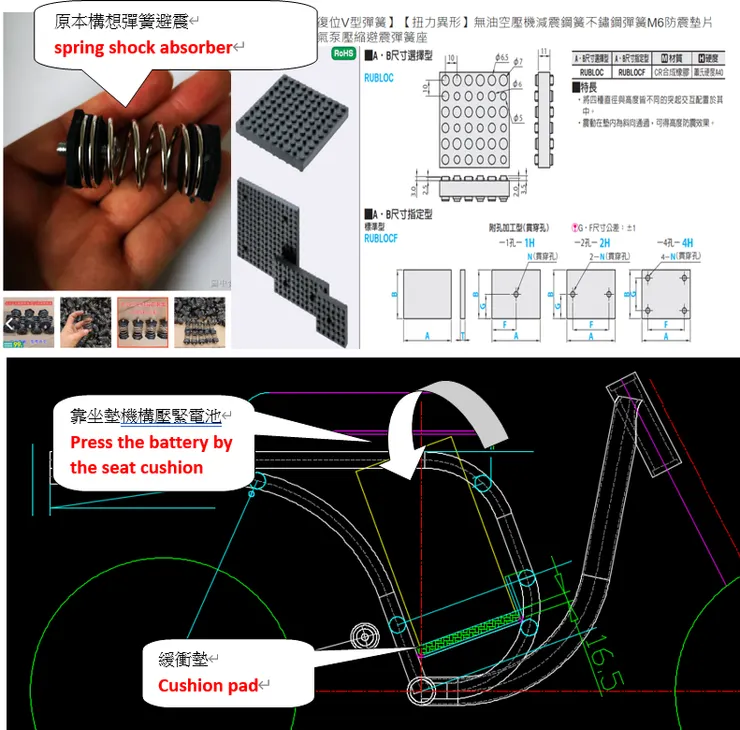

原本想在電池底部使用彈簧避震,雖然有避震到但考慮到震動的時候因彈簧壓縮會造成撞擊所以而將其考慮取消,因此考慮使用緩衝墊進行布局。

raw-image

如圖所示利用坐墊機構將其電池壓住使其不讓車輛行駛時造成電池的震動或撞擊而導致電池產生不安全的疑慮。

關於控制器的位置擺放想了很多位置,畢竟其體積也是有點龐大,還需經過其散熱,維修,還有線路搭配的考慮因素,最終放置於車架後上方:空間足夠又可以散熱,最重要的一點是離電池和電機馬達的位置都是最洽當的--線材長度和配置居中。

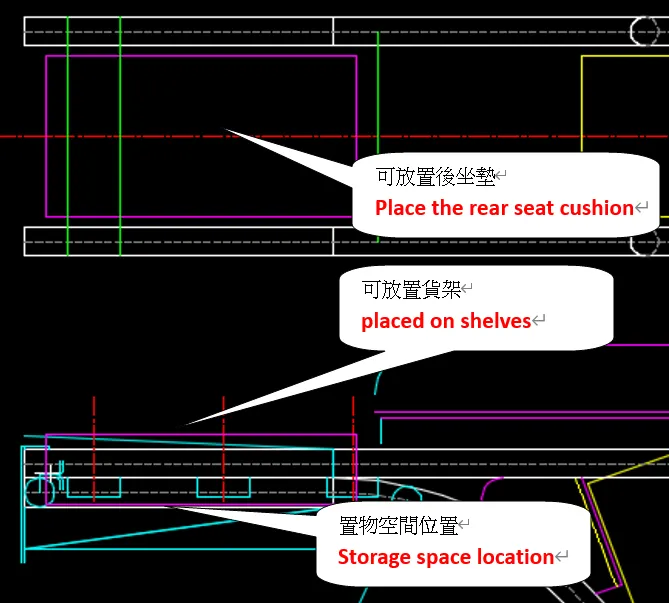

&&控制器位置上方會設計一個裝飾蓋,上方可以放置一個後貨架並且可在搭上一個坐墊即可雙用。

raw-image

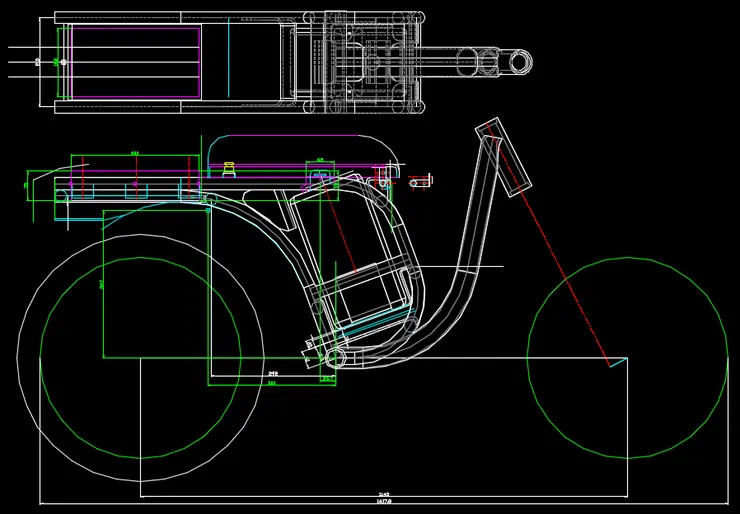

2D圖面設計概念說明:

raw-image

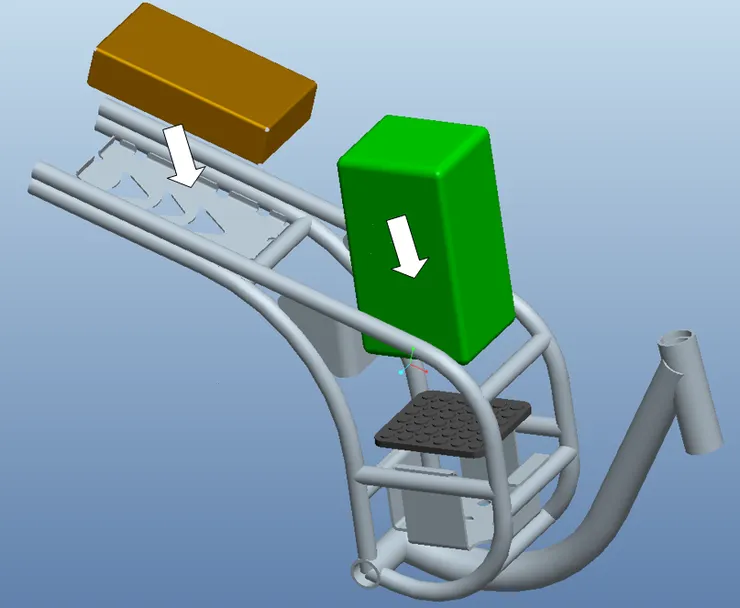

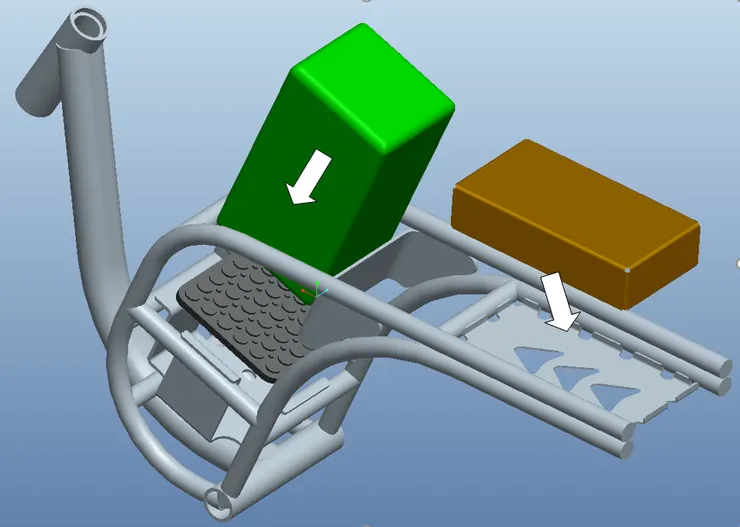

3D圖面設計概念說明:

raw-image
raw-image

下編進行後燈及控制器飾蓋為主題。
