2輪輕型電動車架設計

閱讀時間約 1 分鐘

關於車型設計基本上我是依照功能性進行考量!!

畢竟我所學的非外型設計方面的!!

所以在考量上會有些不同的想法:

raw-image

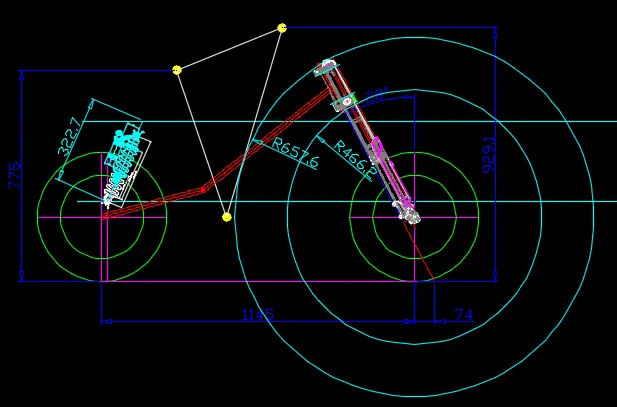

圖面所示先考量其避震器的行程進行空間預留確認,然後進行車架的區間範圍,

確保車架高度的需求。

raw-image

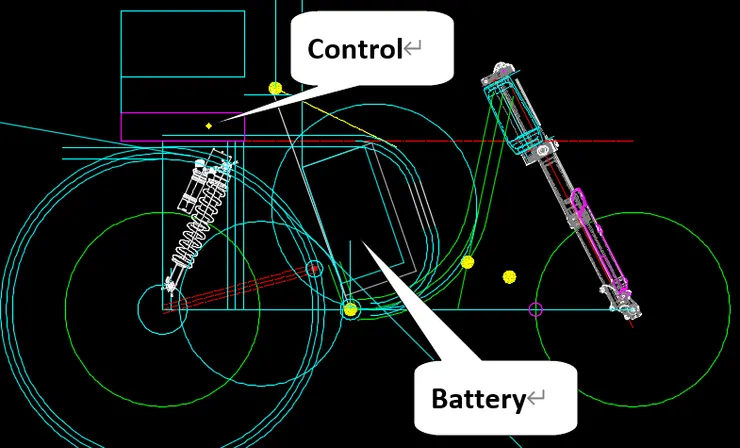

車架設計需要將其配置的零件考量近來!!圖面上所示將其電池和控制器的外型尺寸放置入所設想的車架內!!並進行位置的考量。

現況我的構想是想把電池放置於座墊下方,在則控制器放置於輪胎上方這樣可以空間運用,

經過多方考量車架設計雛型如圖示:用一個大D的想法將電池放置於內,在用主管將其支撐這樣車架側面看起來就像一個VD的字樣。

raw-image

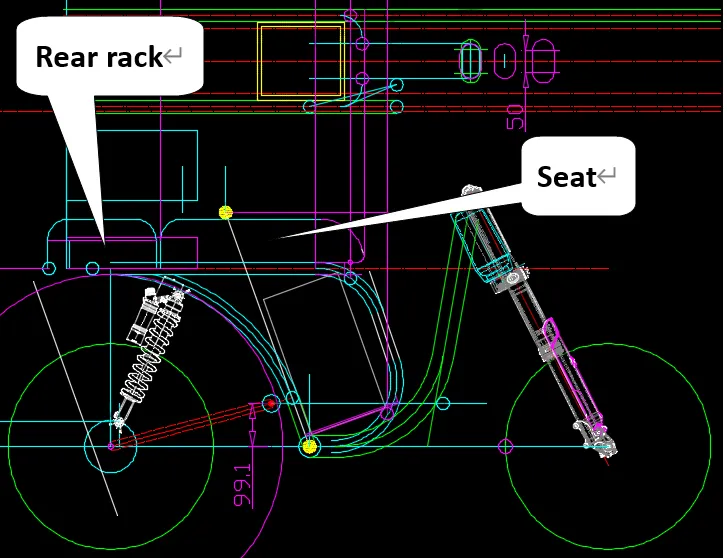

再來進行車型功能配置,車輛須要有前燈,後燈的安全性配置。其車輛需要可以載貨需求,N所以後方我配置一組後貨架/在後貨架上方可以再放置一個坐墊這樣也可以載人。(部分國家法規規定不可載人!!需要注意其各國法規)


raw-image
raw-image

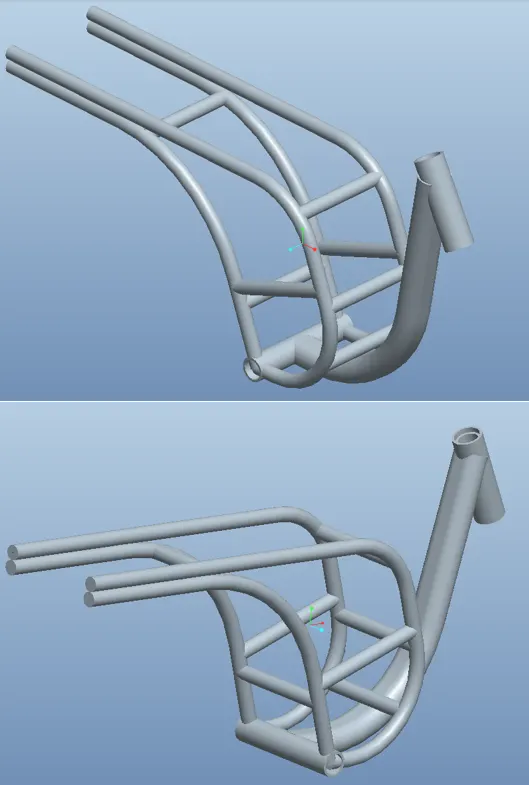

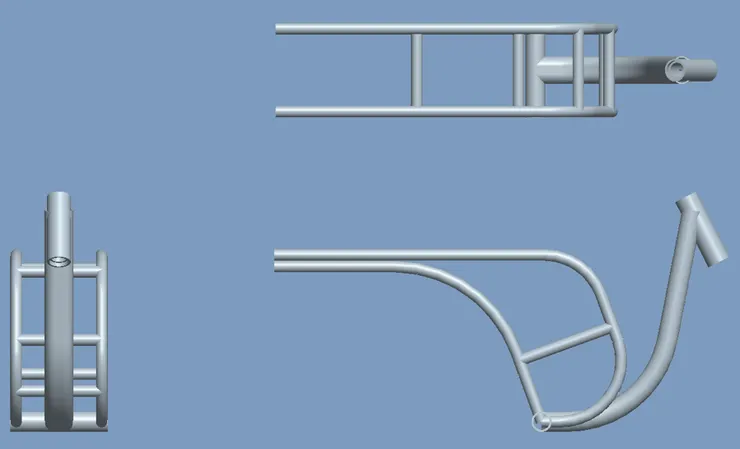

車架3D雛型確認!!!!!
