SANYO(三洋)型號:SMT-K32LE,啟動後,不亮屏!維修。

閱讀時間約 1 分鐘
raw-image

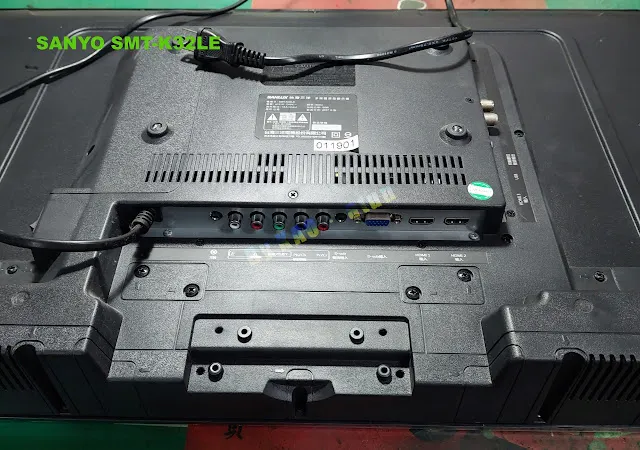

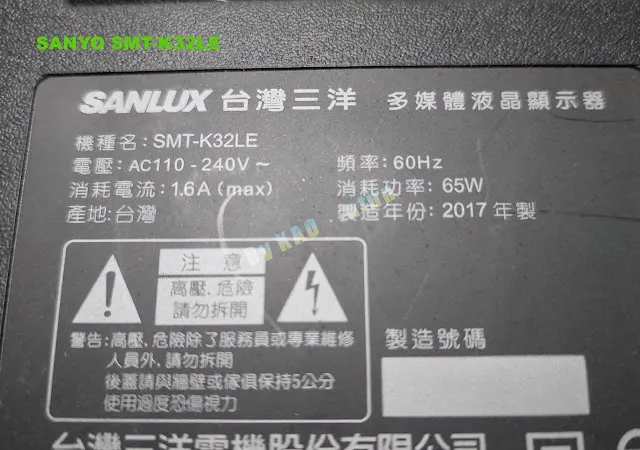

歡迎收看本日『液晶維修』分享! 我是—KAO.atun(高雄.阿唐)專業液晶維修(曾仔!) 午安各位!今天來分享一台液晶電視的維修,主角是:SANYO(三洋)型號:SMT-K32LE

raw-image
raw-image

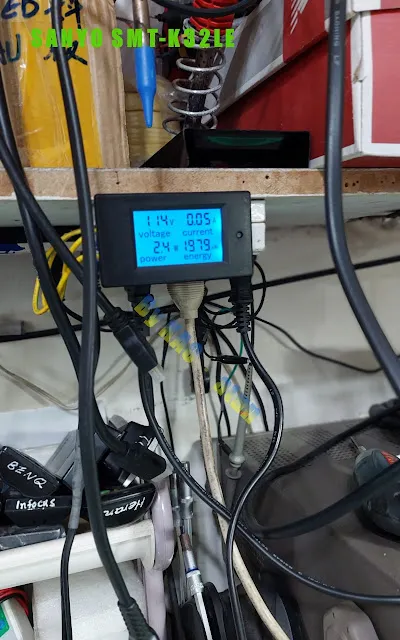

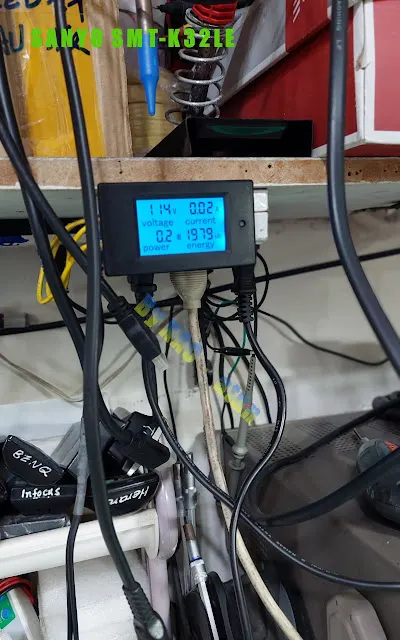

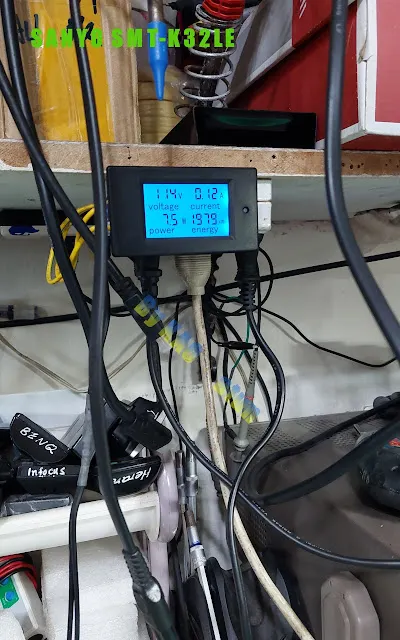

底下!我一系列送電測試,都是功率計數值的走勢!

raw-image
raw-image


上兩張說明:電視送電後,有走完自檢行程 ─『歸零』。所以!機器是可以啟動的,只是啟動後的功耗甚低,判定背光沒有被驅動點亮所造成!

raw-image

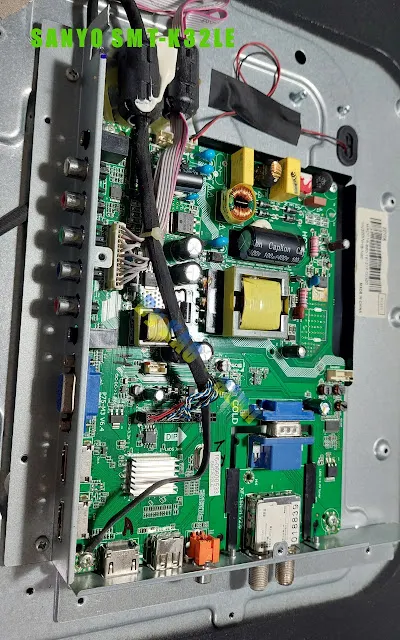

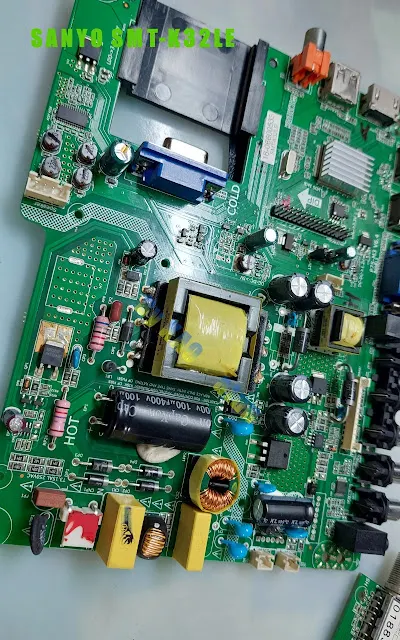

拆殼後!發現三合一板上有濾波爆凸!

raw-image
raw-image

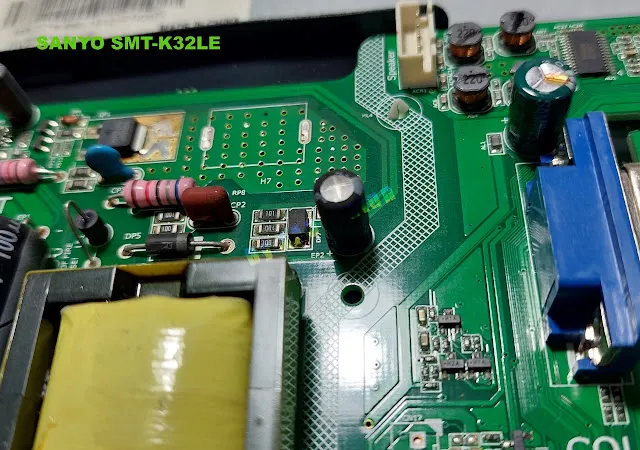

不用驚訝!那只是主電力二次側濾波

raw-image


于以更新後!雖然已經可以驅動點亮背光!

raw-image


raw-image

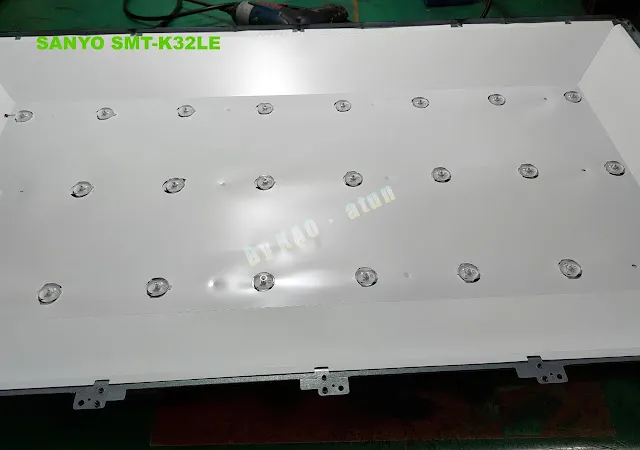

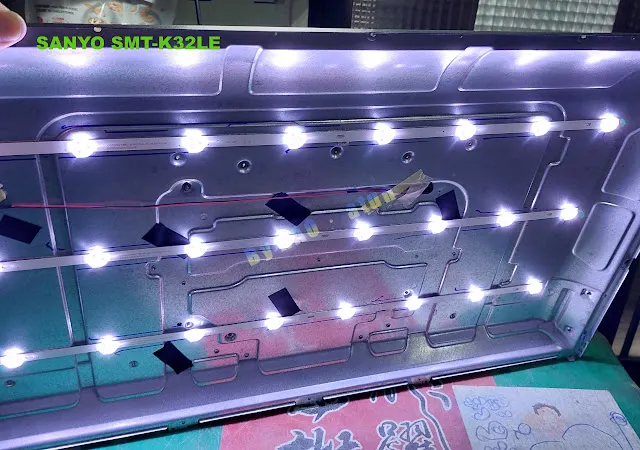

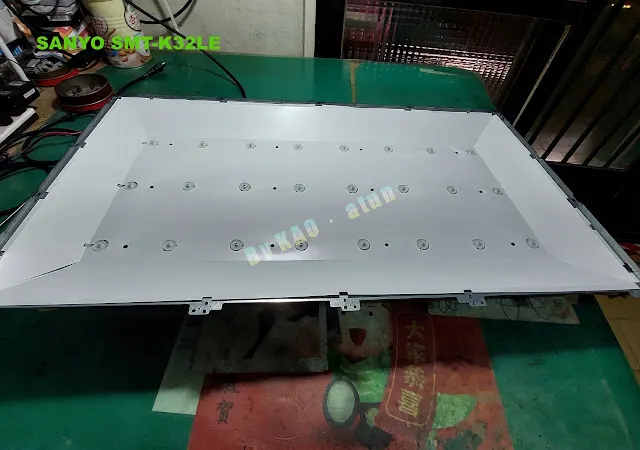

但是,機器年代也久了!還是將它的背光,在拆解面板後,于以全部更新!

raw-image
raw-image

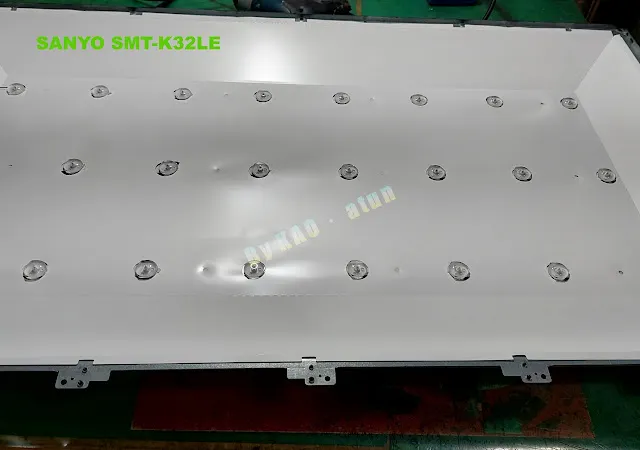

幸運啦!剛好有此型燈珠同距的燈條,免除了烙孔的步驟!

raw-image
raw-image

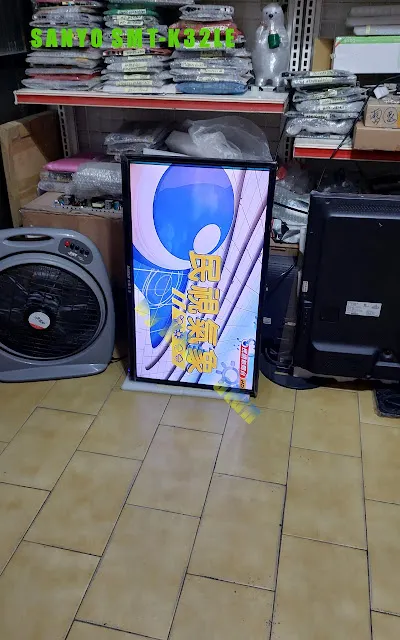

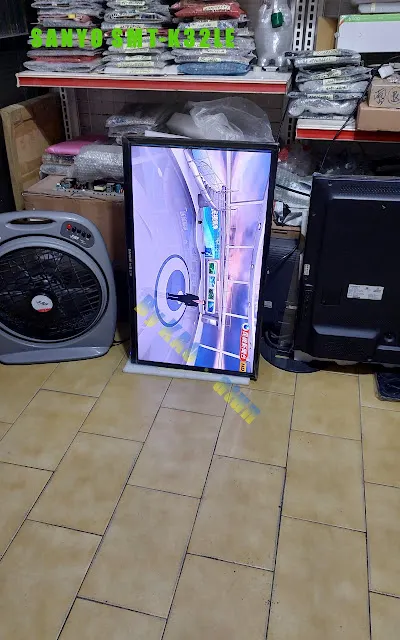

整機組裝,安心熱機中…………

raw-image
raw-image


提供參考,請多指教!
