建築圖紙符號圖例必備指南：電力與電信符號一看就懂！
閱讀時間約 2 分鐘
在現代建築中，電力和電信系統是不可或缺的核心要素。從照明、插座、緊急電源，到網路、監控和通訊，這些系統為日常生活提供了極大的便利。
動力與弱電
在建築系統中，電力通常分為兩大類：
- 動力電（強電壓系統）：主要負責為建築內的大型設備和系統提供動力，如空調系統、電梯、工業設備等，通常電壓較高，負載較大。
- 弱電（低電壓系統）：包括低電壓和低功率的系統，通常用於信息傳輸和控制，如照明、通訊、監控等。弱電系統的電壓較低，負載輕，通常與傳輸數據或訊息有關。
常見的電力圖例符號

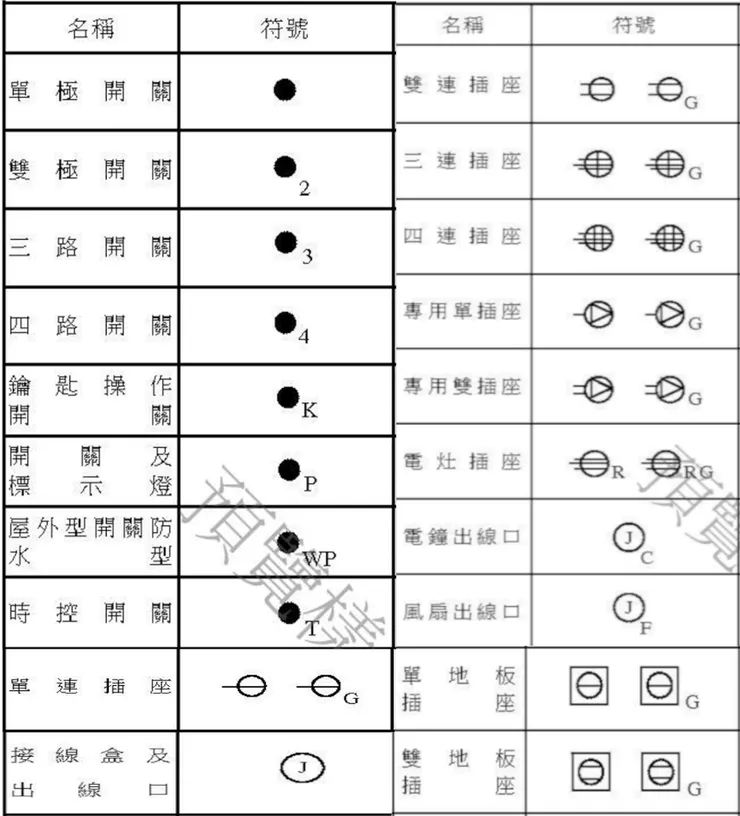

插座與開關
*加註G者為接地型

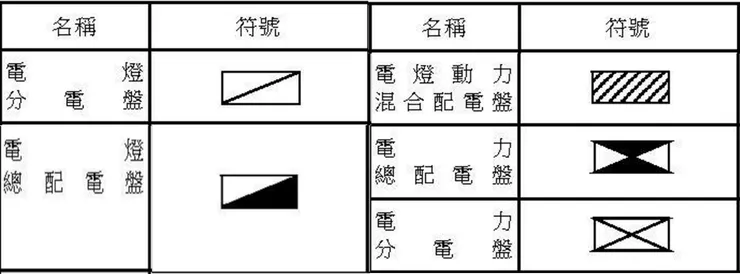

配電盤控制箱

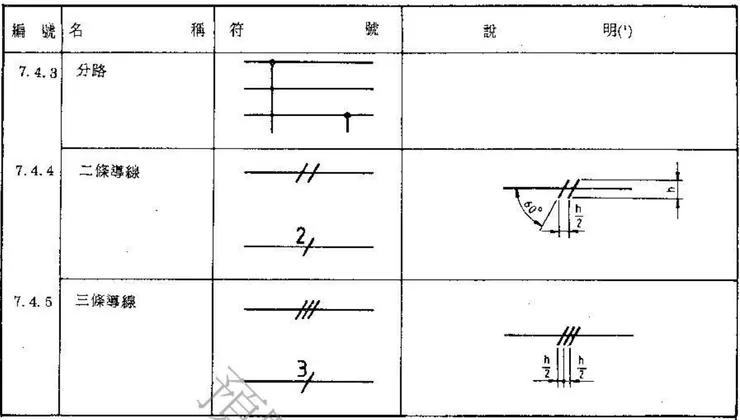

電路與導線

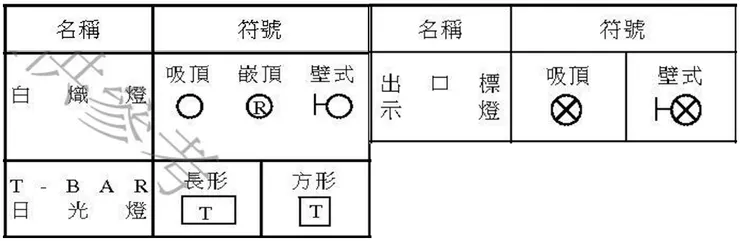

照明相關設備

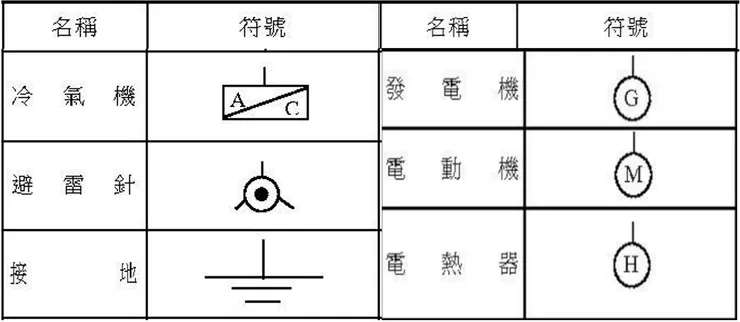

電氣相關設備
常見專有名詞縮寫代號
- AV：多媒體（Audio Visual）出口
- CCTV：閉路電視（Closed-Circuit Television）監控系統 (或稱網路攝影機)
- EL：電梯（Elevator）
- EP：緊急電源（Emergency Power）
- G：發電機（Generator）
- LAN：區域網路（Local Area Network）接口
- M：馬達或電動機（Motor）
- MCCB：無熔絲開關（Molded Case Circuit Breaker）
- TP：電話插座（Telephone Point）
- UPS：不間斷電源（Uninterruptible Power Supply）
參考文獻
[1] CNS 11567 A1042 建築製圖
[2] CNS 3-10 B1001-10 工程製圖(電機電子製圖符號)
