新手必看：網路拓樸圖作圖指南從基礎到進階
在資訊化的今天，網路拓樸圖扮演了至關重要的角色,它不僅是網路結構的視覺呈現，更是幫助我們理解和優化網路設計的重要工具。
不管你是 IT 新手還是資深網路工程師，掌握網路拓樸圖的製作都是非常必要的。那麼，網路拓樸是什麼？網路拓樸圖類型有哪些？網路拓樸圖作圖工具有哪些？本文將帶你了解網路拓樸圖的基礎知識、常見類型，以及如何高效地使用 ProcessOn 繪製網路拓樸圖，助你在網路設計和管理中游刃有餘。
一、什麼是網路拓樸圖？

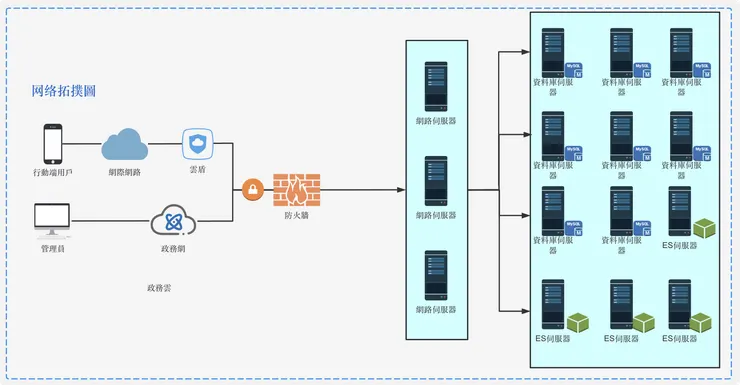

網路拓樸圖（Network Topology Diagram）是展示網路結構的圖形化表示。它描述了網路中各個裝置如何透過不同的連接方式相互關聯，提供了網路佈局的全貌。透過拓樸圖，我們可以直觀地看到網路的組成部分以及它們之間的連接關係，這對於網路的規劃、設計、維護和故障排除都有著重要的幫助。
二、網路拓樸圖的主要類型
網路拓樸圖有多種類型，每種類型都有其獨特的優點和適用場景。以下是幾種常見的網路拓樸圖類型：

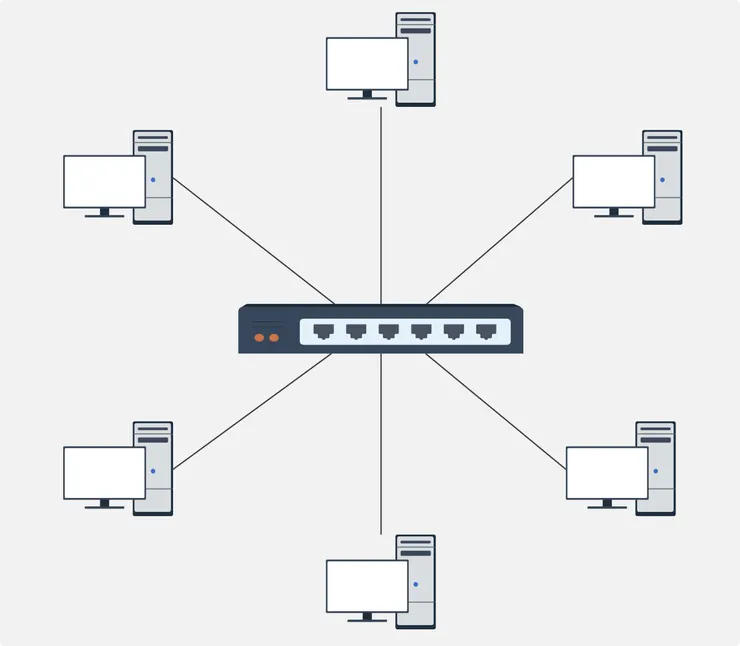

1. 星型拓樸（Star Topology）
星型拓樸是最常見的網路拓樸之一。在這種拓樸中，所有的設備透過單一的中心節點（通常是交換器或集線器）進行連接。中心節點負責管理網路流量和轉送資料包，所有的通訊都必須經過中心節點。這種結構的優點在於如果某個設備發生故障，不會影響到其他設備的通訊。然而，中心節點的故障會導致整個網路癱瘓。

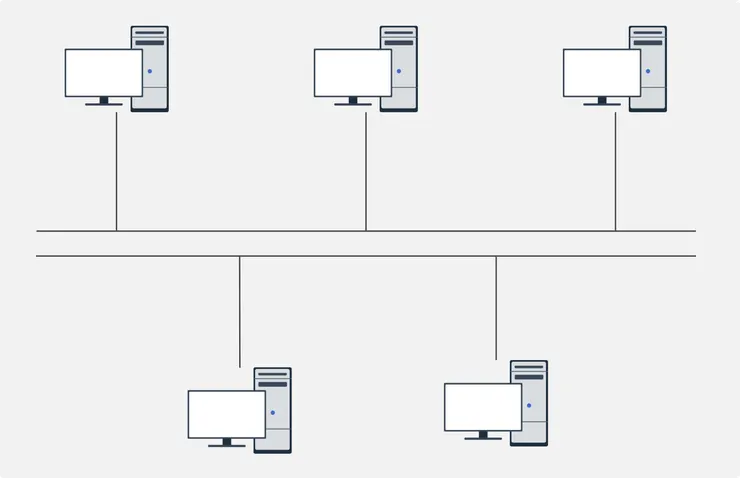

2. 總線拓樸（Bus Topology）
總線拓樸是一種簡單且成本較低的網路結構。在這種拓樸中，所有的設備透過一個共享的通訊電纜連接。資料在總線上雙向傳輸，設備透過偵聽總線上的資料來進行通訊。雖然總線拓樸在小型網路中表現良好，但它的擴展性較差，而且總線上的任何故障都可能導致整個網路的中斷。

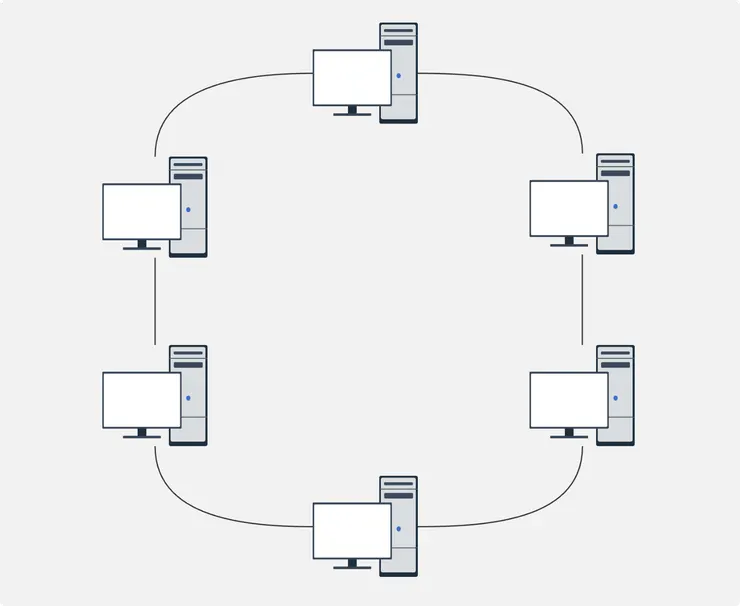

3. 環形拓樸（Ring Topology）
環形拓樸將所有設備連接成一個閉合的環。資料在環中以一個方向流動，每個設備都接收和轉發資料。環形拓樸的優點是資料傳輸速度較快，因為資料只需經過每個裝置一次。缺點是如果環中的某個設備發生故障，會導致整個網路的中斷。為了提高可靠性，通常會使用雙環結構來備份。

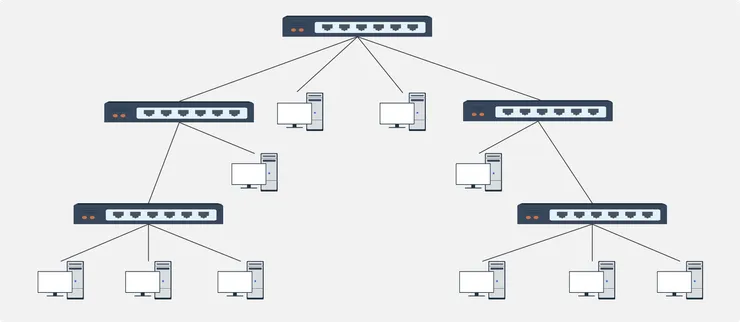

4. 樹型拓樸（Tree Topology）
樹型拓樸結合了星型拓樸和匯流排拓樸的優點，形成一種層次化的網路結構。在樹型拓樸中，多個星型網路透過一個主幹匯流排連接。樹型拓樸適合大規模的網路，因為它支援擴展和分層管理。然而，它也存在單點故障的風險，主幹總線的故障可能會影響整個網路的正常運作。

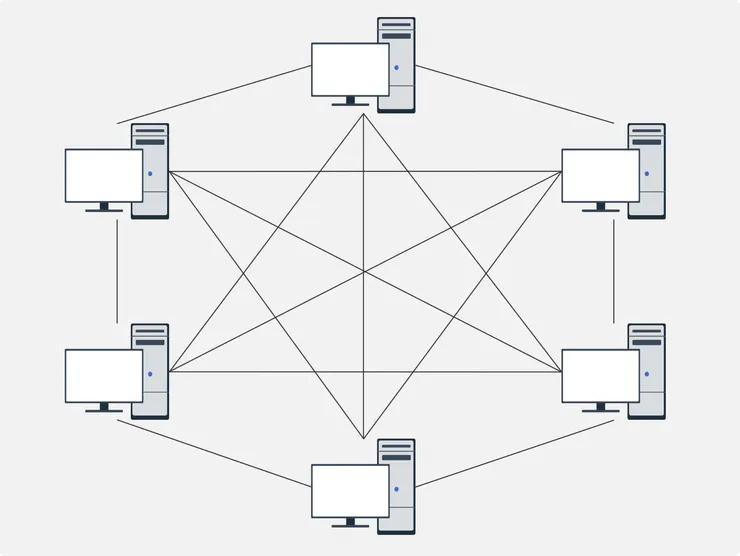

5. 網狀拓樸（Mesh Topology）
網狀拓樸是一種高可靠性的網路結構。在網狀拓樸中，網路中的每個裝置都與其他裝置直接連接。這樣的設計提供了極高的容錯性，因為資料可以透過多個路徑傳輸，確保網路的高可用性。網狀拓樸非常適合需要高度可靠性的應用場景，但其成本較高，管理和維護也更為複雜。
三、網路拓樸圖作圖工具推薦

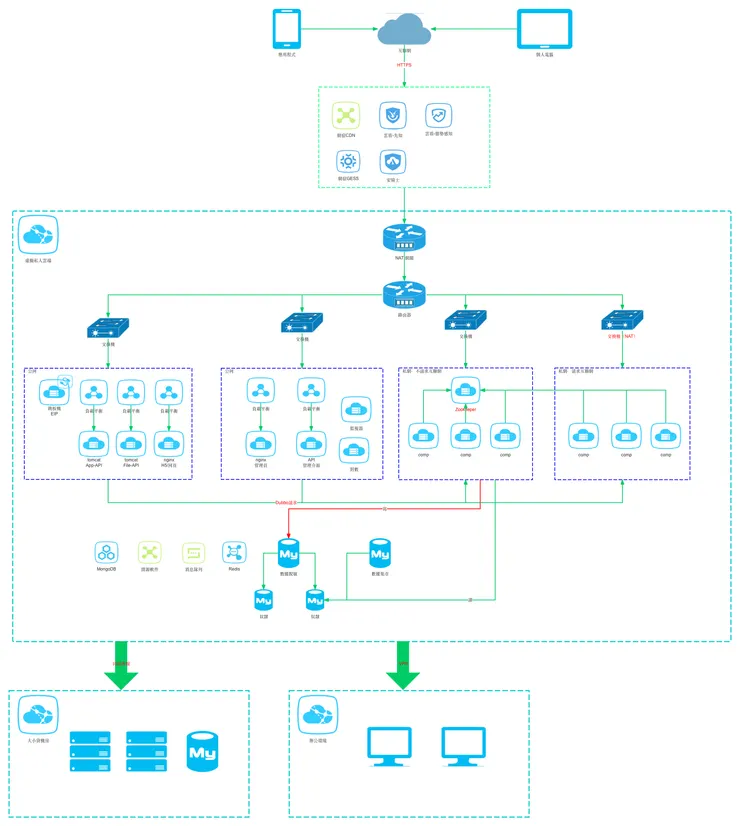

製作網路拓樸圖時，有許多工具可以幫助你輕鬆完成工作。下面主要建議使用 ProcessOn 繪製網路拓樸圖。在 ProcessOn中，有非常多的用戶免費分享專業的網路拓樸圖，能直接免費克隆，在其基礎上修改，讓你能夠找到很多參考，激發你的靈感，讓你不再畏懼畫圖。
在 ProcessOn 中提供思科、華為雲、騰訊雲、阿里雲等網路拓樸圖可能用到的圖標，讓你一站式完成繪圖；其次，當你繪製完成後，可以將該文件分享至團隊中或分享給其他人，同組內同屏操作演示，讓您的協作溝通更順暢。下面我們來學習如何繪製網路拓樸圖吧！
1. 明確目的
在開始作圖之前，先明確你的目標是什麼，不同的目的需要不同的圖示方式。例如，如果你要展示網路的整體結構，可能需要一個較為抽象的視圖；如果要進行故障排除，則可能需要更詳細的設備和連接資訊。
2. 使用標準符號

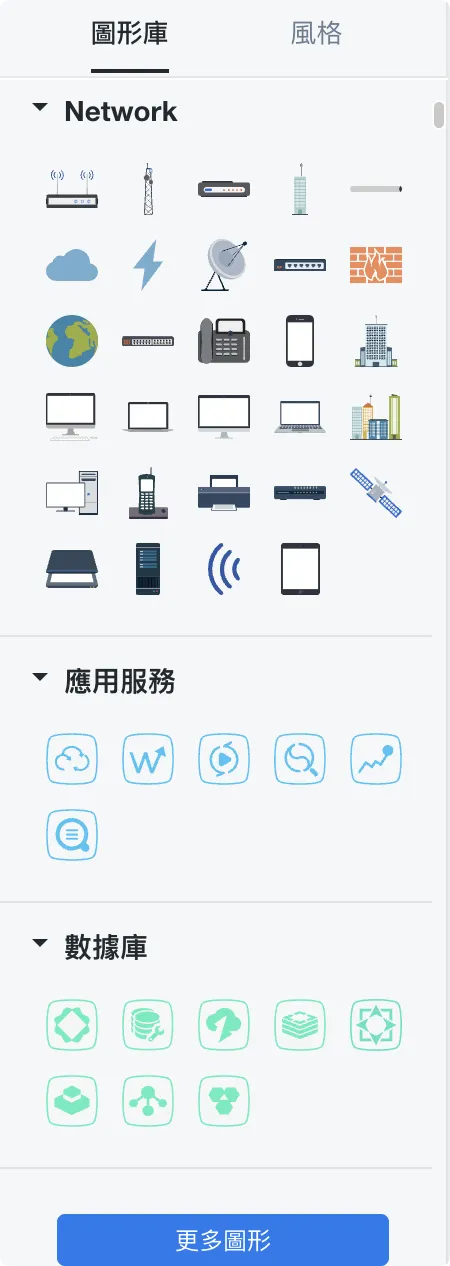

使用網路圖標準符號可以提高圖示的專業性和可讀性。例如，使用不同的圖示代表交換器、路由器、伺服器等設備，確保每個符號和連接線都有明確的定義。在 ProcessOn 中，內建了非常多的標準圖標，涵蓋思科、華為雲、騰訊雲、阿里雲等一眾圖標。
3. 保持簡潔
網路拓樸圖應該盡量簡潔明了，避免過於複雜。過多的細節可能會使圖示變得混亂，難以理解。將網路圖分層顯示，或分多個圖示展示不同的網路部分，可提高圖示的清晰度。在 ProcessOn 中，支援一鍵美化功能，讓你畫的圖可以瞬間乾淨明了，明確線條之間的關係。
4. 更新圖示
網路環境是不斷變化的，因此需要定期更新網路拓樸圖。確保圖示反映出目前的網路結構，以便於進行維護和管理。 ProcessOn 可在任何終端使用，無論是 iOS、Android、PC 或 Mac、Pad 等裝置均可使用，隨時隨地更新。
5. 標示關鍵設備
在網路拓樸圖中標記關鍵設備和連接，可以幫助快速識別問題。例如，可以使用不同顏色的標記來反白關鍵的交換器、路由器或網路介面。在 ProcessOn 中，有 26 種預製主題，並可支援隨意更改顏色及字體大小，讓你一目了然。
四、結語
網路拓樸圖作為網路設計和管理的重要工具，幫助我們更好地理解和優化網路結構。透過掌握網路拓樸圖的基礎知識、熟悉不同的拓樸類型，選擇合適的工具，你將能夠有效率地建立和維護清晰的網路拓樸圖。
