什麼是功能流程圖？附教學和範例
在當今高度資訊化和技術驅動的社會中，無論是軟體開發、產品設計，或是業務流程優化，理解和傳達系統的功能流程變得至關重要。功能流程圖作為一種直覺且高效的視覺工具，正扮演著連結創意與實現、複雜與簡單的橋樑角色。本文將深入探討功能流程圖的定義、如何繪製功能流程圖並分享功能流程圖的範例，希望能幫助讀者更能掌握這項工具，以優化工作流程並提升專案效率。
Ⅰ.什麼是功能流程圖？
功能流程圖是透過圖形化的表達形式，闡述產品在功能層面控制的圖表。功能流程圖通常作為產品設計中期階段的工具，透過圖形化，能夠更清晰、直覺地傳達產品在功能層面的控制，如功能動作、方向、邏輯等資訊。它強調的是功能之間的邏輯和因果關係，可以具體表達每個頁面內所包含的功能。功能流程圖具有綜觀全局，梳理思路的作用。繪製功能流程圖的流程能夠幫助產品經理確定產品的功能範圍，由上而下整體思考系統功能佈局及功能間關係，避免不合理的邏輯。
Ⅱ.功能流程圖和其他流程圖的區別
很多人區別不開業務流程圖、功能流程圖和頁面流程圖，其實，從整體來說，產品業務流程圖、功能流程圖、頁面流程圖分別是產品設計早中晚的階段性產物。
業務流程圖，描述產品的全部業務模組及相關聯繫，它可以是公司整體業務的流程，也可以指產品本身的整體業務，側重表達產品業務邏輯的流轉路徑，老闆、需求提出方等會比較關注；
功能流程圖，描述產品的全部功能模組及相關聯繫，著重表達產品功能邏輯的操作路徑，它其實是業務流程圖的細化，在業務流程圖畫完後，產品設計開始前畫，面向產品經理和開發工程師；
頁面流程圖，描述產品的所有頁面及相關聯繫，著重表達產品頁面元素之間的跳轉關係，前端開發工程師和UI設計師會比較關注。
以上3種流程圖依工作內容、關注點、涉及到的相關角色等進行劃分，可以理解為產品架構三部曲，各有所側重，都對產品工作起到重要作用。
Ⅲ.如何繪製功能流程圖？
在了解如何繪製功能流程圖之前，我們先來溫習一下流程圖常用圖形元素的意義，方便在之後的繪圖中正確使用每個圖形。

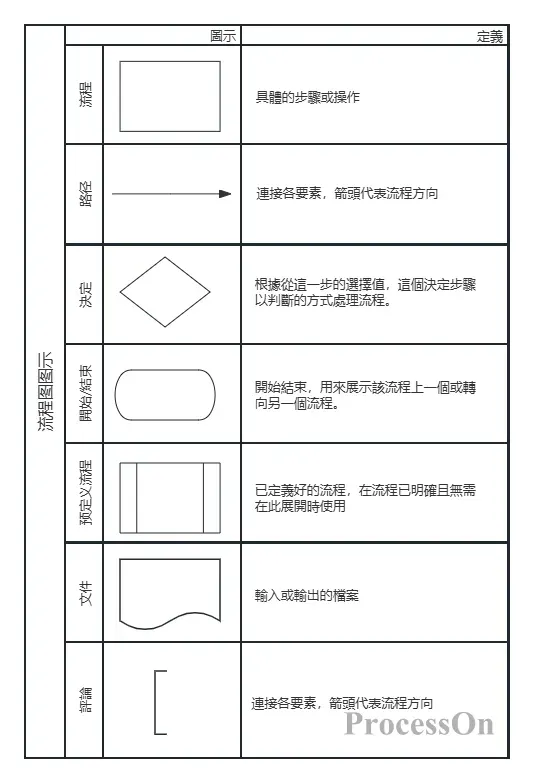

1 .流程圖常用圖形元素
開始/結束：用一個橢圓標識，代表流暢的開始或結束。流程圖之後一個開始，但可以有多個結束。
流程：用一個矩形標識，代表角色要執行的動作或步驟。
判斷：用一個菱形標識，代表判斷條件，有一個輸入，兩個輸出。
流程線：帶箭頭的直線標識，代表流程執行步驟或資料方向，用於說明角色之間的協作關係。
註：一般用來解釋說明，可以用到一般流程的說明，也可以對規則要素進行說明。
子流程：當個別活動過於複雜時，可以用子流程進行詳細的拆解。
在具體操作中，把滑鼠放在左側圖形上面會顯示每個圖形代表的具體意義。
2. 如何畫功能流程圖？
1）列出每個節點的功能。依照設定的使用者使用產品流程，從開始到結束，使用者與產品之間的交互，列出每個節點的功能。若涉及多個角色、多條任務線，選擇泳道圖（跨職能流程圖）繪製。
2）用有向箭頭關聯。使用有向箭頭將功能之間連結起來，注意箭頭方向代表使用者的使用步驟。
3）增加條件判斷。很多功能是有前置條件的，請使用有向箭頭並輔以文字表示。所謂的條件就是前後端需要判斷的邏輯。常見的條件有3種邏輯結構。
流程圖的基本結構有三種：順序結構、選擇結構、循環結構。

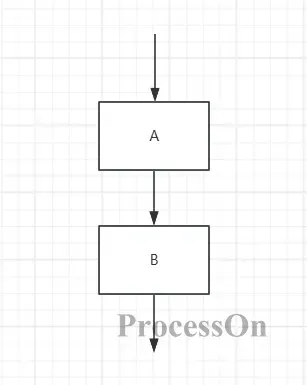

順序結構：處理程序順序執行

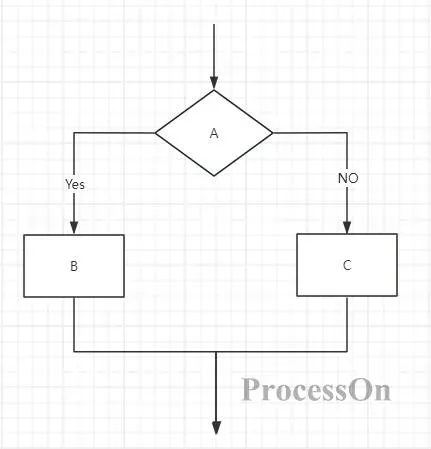

選擇結構：流程依據某些條件，分別進行不同處理程序

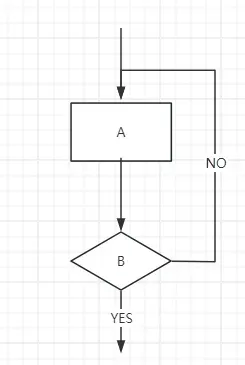

循環結構：重複之行處理程序直到滿足某一條件位置，即直到條件變成真為止
4）檢查流程是否有誤。
Ⅳ.功能流程圖案例
在對功能流程圖的基本意義和繪製方法了解之後，想要學會畫功能流程圖，中間還需要反覆的練習，小編在模板庫精選了幾張案例分享給大家。

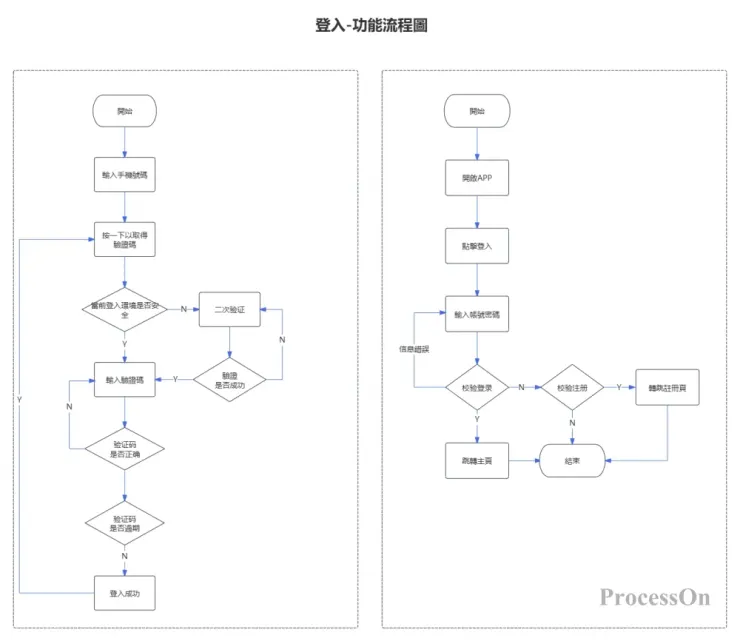

1 .登入-功能流程圖

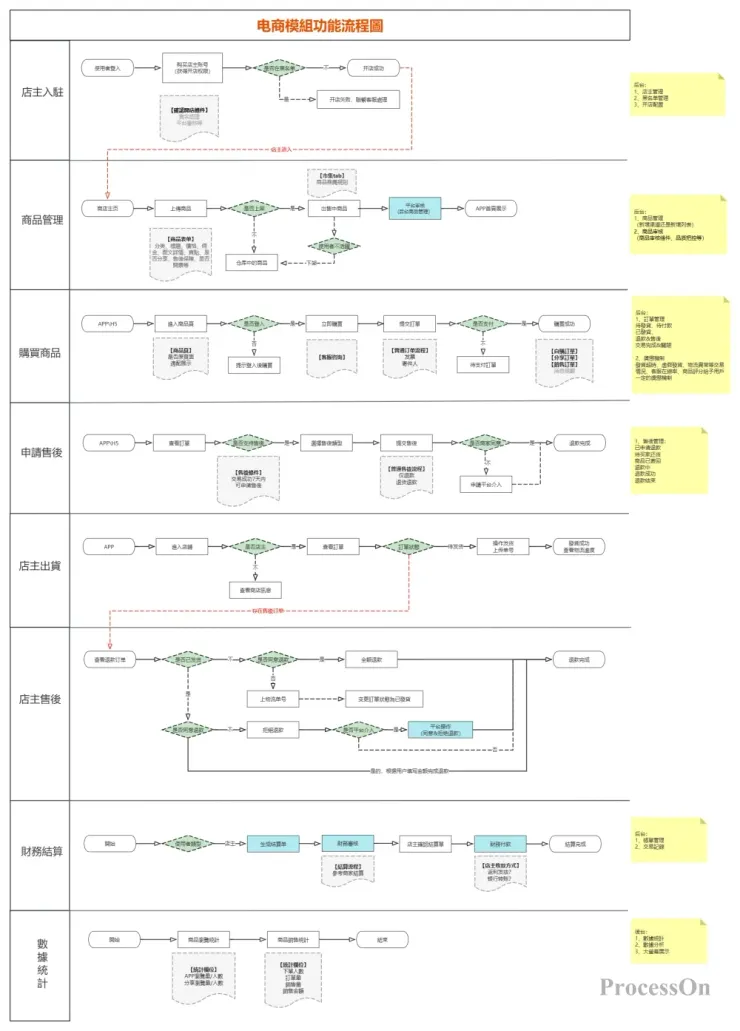

2 .電商模組功能流程圖

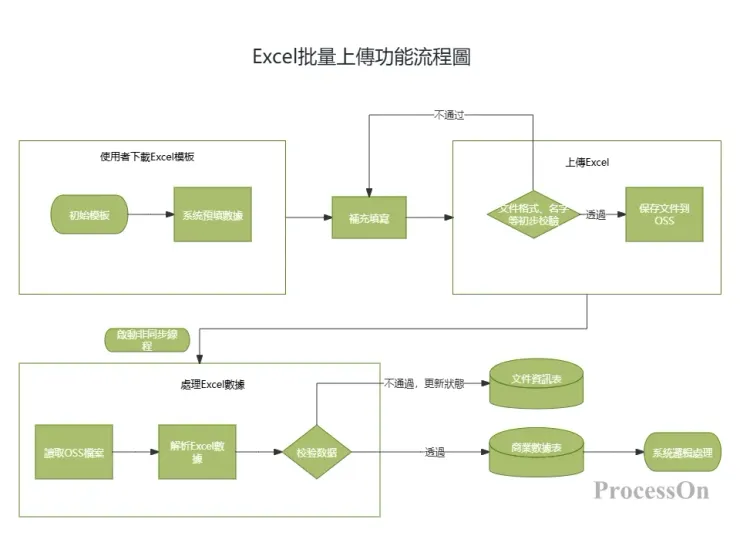

3 . Excel批次上傳功能流程圖

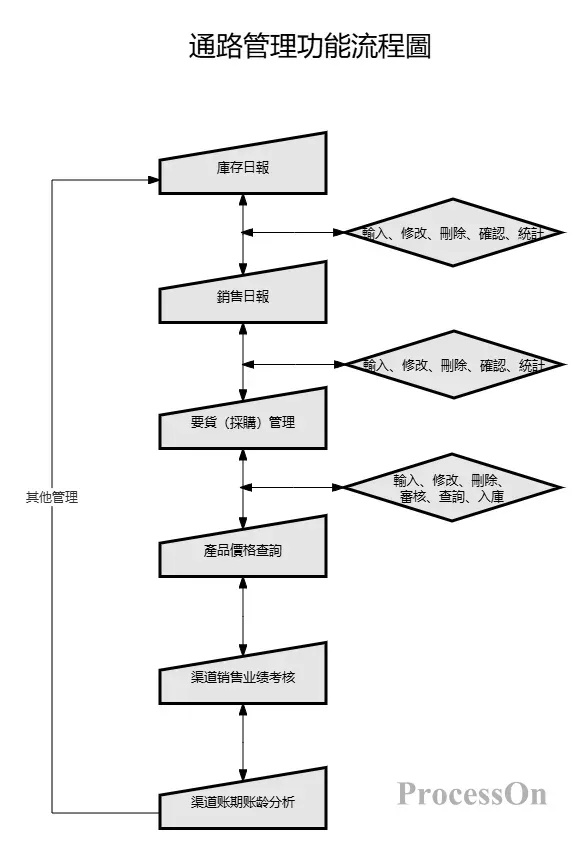

4 .通路管理功能流程圖
產品從業務到功能再到具體頁面設計，是一個抽像到具體的落地過程，在這個過程中，確保產品功能的完整，流程的嚴謹，提升工作效率，減少工作成本，產品功能流程圖起到非常重要的作用，透過今天的分享，希望能幫助大家更快的掌握功能流程圖的繪製。以上所有案例均來自ProcessOn模板庫。
