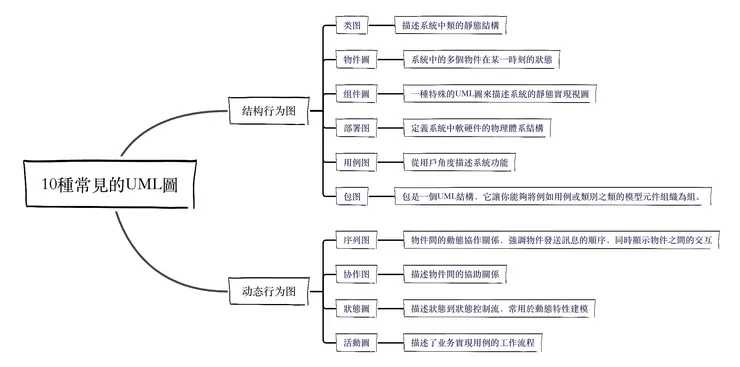

UML圖從考慮系統的不同角度出發，可分為結構行為圖和動態行為圖，定義了類別圖、使用案例圖、物件圖、元件圖、包圖、部署圖、活動圖、序列圖、協作圖、狀態圖等10種圖。今天就來跟大家分享UML圖的一種常見圖形--用例圖。
什麼是用例圖？
用例圖是指由參與者（Actor）、用例（Use Case）、邊界以及它們之間的關係構成的用於描述系統功能的視圖。它是外部使用者（被稱為參與者）所能觀察到的系統功能的模型圖。用例圖的目的是捕捉到一個系統的動態方面，它用來收集系統的要求，包括內部和外部的影響，這些要求大多是設計要求。所以，分析一個系統時要收集其功能案例和確定參與者。簡單來說，用例圖的目的是：用來收集系統的要求；用於獲取系統的外觀圖；識別外部和內部因素影響系統；顯示要求之間的相互作用是參與者。用例的本質，是場景化思維和系統思維的體現。畫圖的過程，其實是在鍛鍊我們從使用者視角去思考問題，這樣更能理解業務、清晰表達需求。
用例圖的組成元素
用例圖由4個元素組成：參與者、用例、系統邊界、參與者之間的關係組成。
用例圖組成元素（由左至右依序為：參與者、用例、系統名稱）
參與者(Actor) ：與應用程式或系統互動的使用者、組織或外部系統。用一個小人表示。
用例(Use Case) ：用例就是外部可見的系統功能，對系統提供的服務進行描述。用橢圓表示。
系統邊界：系統邊界是指系統與系統之間的界限。以方形容器+系統名稱表示。

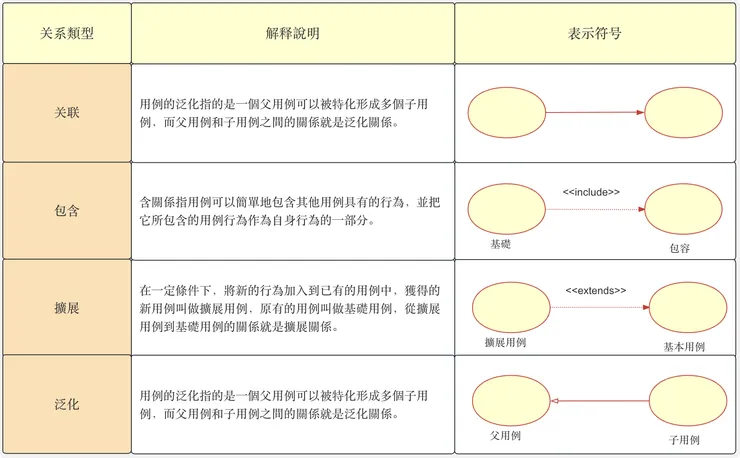

參與者之間的關係：用例圖中的關係有关联、包含、擴展和泛化4種。
ProcessOn作為專業強大的繪圖工具，支援線上編輯流程圖、心智圖、甘特圖、原型圖、UML、網路拓撲圖等多種圖形。使用者可以從零開始建立新內容，也可以輕鬆地在現有作圖框架、案例範本上進行編輯和修改，操作簡單易上手。
用例圖規約

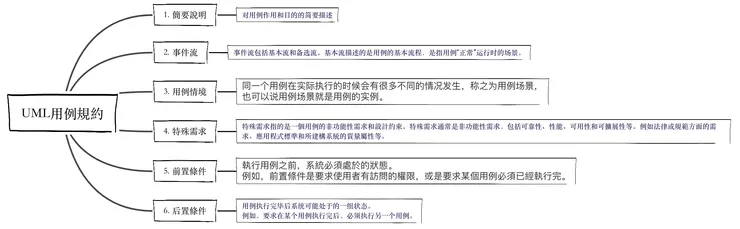

對於每一個用例，我們還需要有詳細的描述訊息，以便讓別人對於整個系統有一個更加詳細的了解，這些資訊包含在用例規約之中。每一個用例的用例規約都應該包含以下內容：
如何繪製用例圖
ProcessOn作為一站式的流程圖工具，支援繪製專業的UML圖，不僅可以繪製用例，還有時序圖、類別圖、狀態圖/活動圖、部署圖和組件圖等，快速滿足你的工作需求。下面用ProcessOn為你示範UML用例圖繪製步驟。

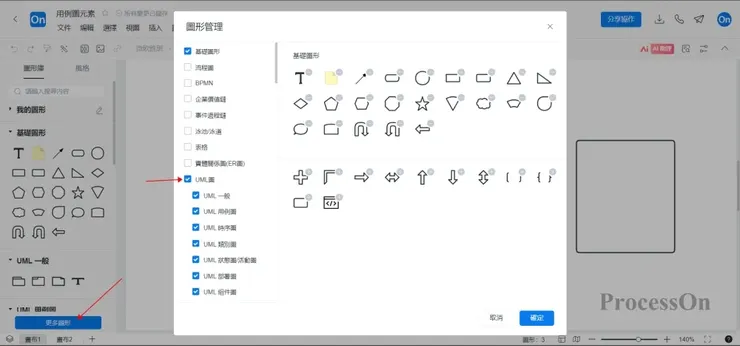

Step1：新流程圖，新增UML圖形或UML用例圖到圖形區
新增UML圖形到圖形區

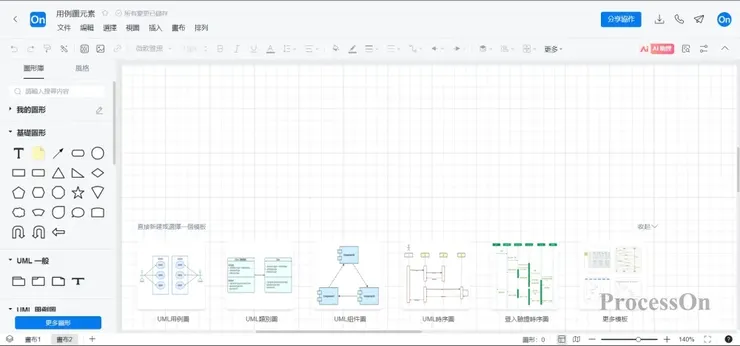

Step2：拖曳使用UML用例圖到圖形中使用
拖曳用例圖圖形
Step3：標註內容，建立關係
如果你想讓自己的用例圖更美觀一些，可以把圖形填滿不同顏色、相同的圖示大小相同（重複使用功能很好用）、上下圖形保持對齊等。

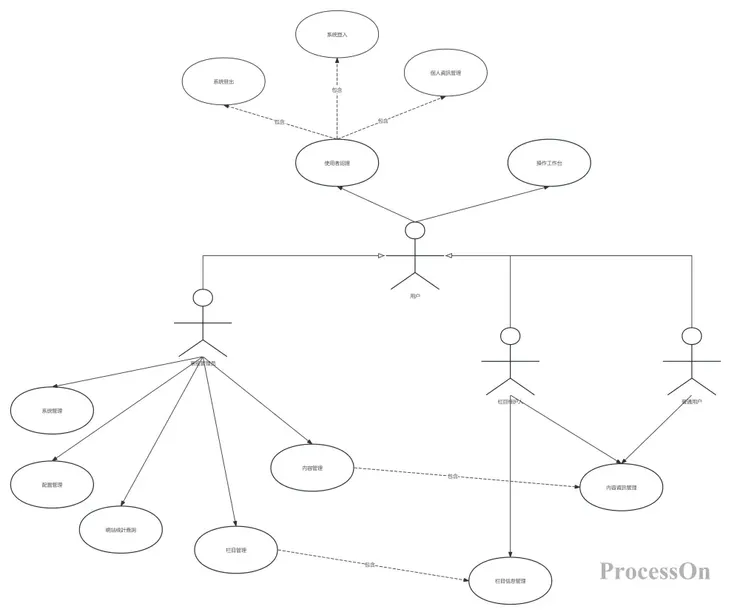

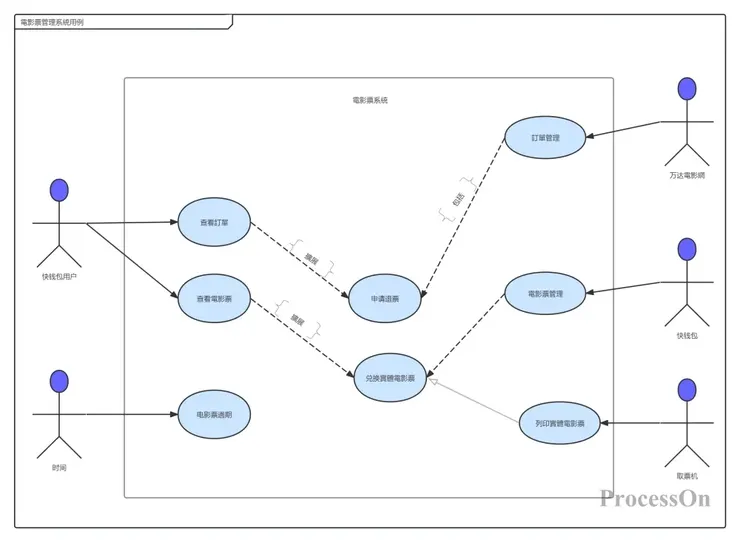

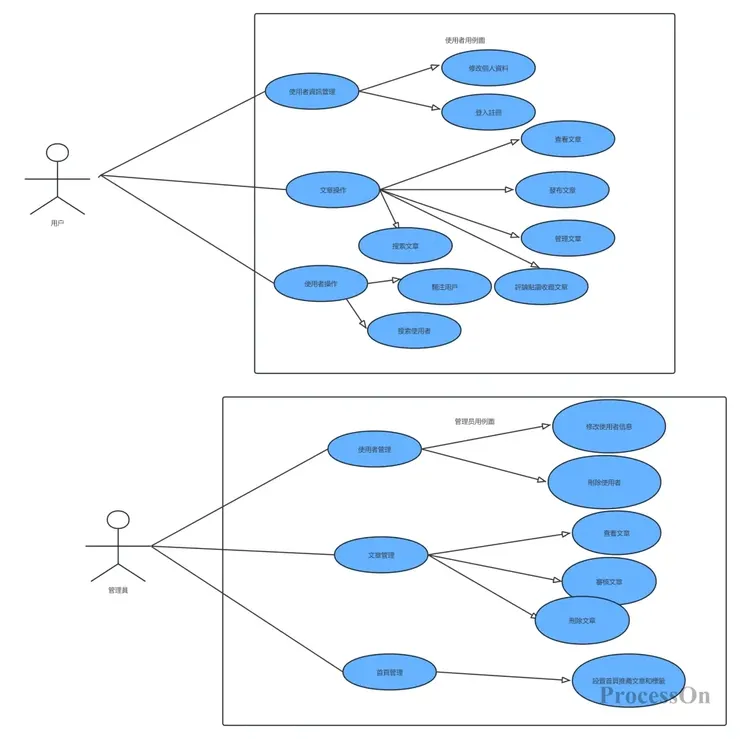

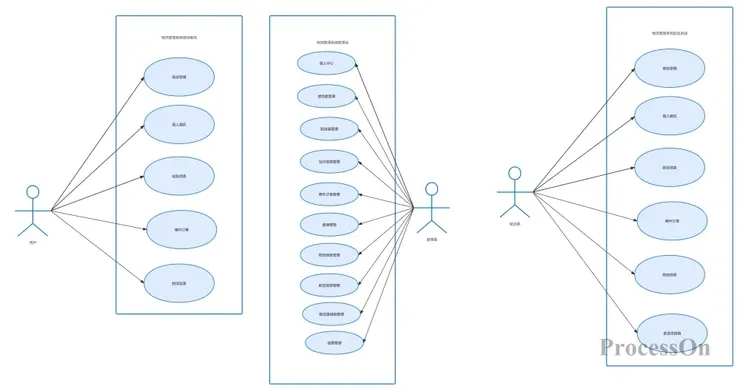

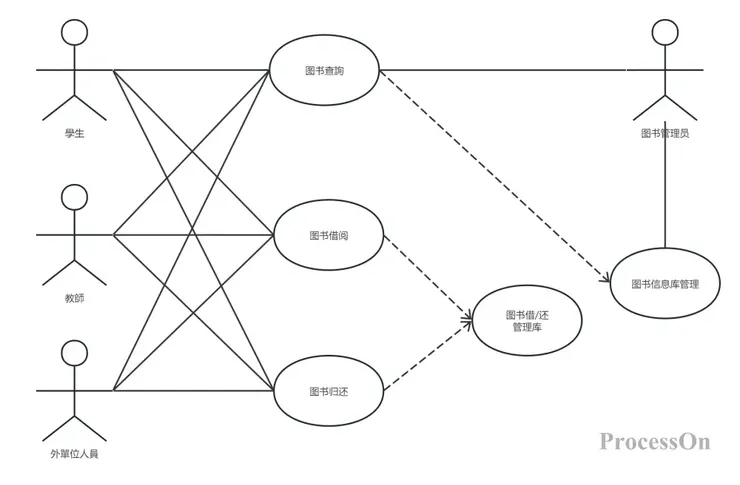

用例圖實例
下面是ProcessOn社群一些優質的用例圖模板，推薦給大家。
想了解更多UML用例圖的小夥伴， ProcessOn 還有非常多的資源，大家搜尋」用例圖「即可查詢到。當然，如果你很專業，歡迎發布你的圖到模板庫哦。
