Arduino入門教學_控制LED燈

1. 簡介

這回我們來學習利用外部接線的方式，控制多顆的LED電子元件，不同LED燈所需的電壓都不太一樣，但Arduino控制板上僅提供5V及3.3V的電壓，為了避免LED在運作的過程中燒掉，需加上電阻但需要多少電阻值?可以透過歐姆定律計算出來。

V = I R，電壓 = 電流*電阻

• V = 以伏特表示的電壓
• I = 以安培表示的電流
• R = 以歐姆表示的電阻

每個LED的顏色需求電壓都不同，以LED 5mm 紅光為例，需求電壓約1.8~2.2V，工作電流約20mA(0.02A)，Arduino控制板供應5V的電，而電阻需將多出來約3V的電壓消除掉。

R =(5v-2v) / 0.02A=150

如公式計算出大約需要150Ω的電阻，為了保險起見，會選擇較大一點的為220 Ω。

2. 材料介紹與準備

1. Arduino uno*1：電路程式控制的主要控制元件，點我購買
2. 麵包板*1：置放電子元件的底座，點我購買
3. 5mm LED燈*1：發光元件，點我購買
4. 220Ω電阻*1：限制電流值，避免電子元件過載燒壞，點我購買
5. 杜邦線 公公_10cm*2：快速連接電子元件的電路，點我購買

3. 基礎電路

首先認識一些電子零組件，如何使用：

(1)麵包板：最兩側正負極橫向一連串為通路的，裡面的格子為直立的五格為一個通路。

 正面通路示意圖

背面背膠撕除的樣子

(2)LED燈：有正負之分，長腳為正極、短腳為負極，接錯可能會導致LED燒壞。

 LED燈腳位

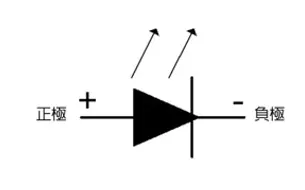

LED電路圖

(3)電阻：不分正負，以歐姆(Ω)為測量單位

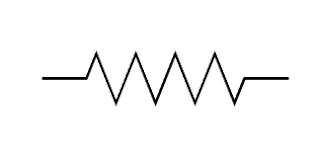

電阻電路圖

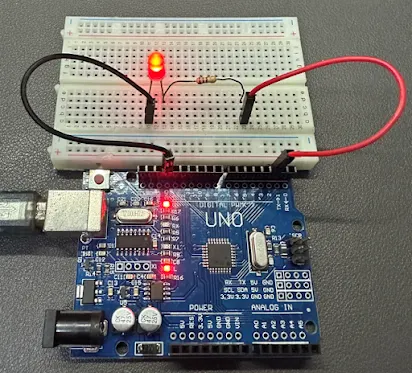

(4)電路連接：

4. 程式說明

此範例為LED反覆閃爍的程式

 void setup() {

 pinMode(2,OUTPUT);       //設定腳位2為輸出

}



void loop() {

 digitalWrite(2,HIGH);       //腳位3高電位(5V)

 delay(1000);              //延遲1秒

 digitalWrite(2,LOW);       //腳位3低電位(0V)

 delay(1000);              //延遲1秒

}

(1)將腳位2設定為輸出

pinMode(腳位,OUTPUT);

(2)將控制腳位2，輸出高電位(HIGH)或低電位(LOW)

digitalWrite(腳位, HIGH/LOW );

(3)利用delay()控制發亮或熄滅的快慢

delay(時間);

 選擇對應的開發板及連接埠，上傳程式前可以利用驗證先檢查程式是否有錯誤，最後上傳程式就可以看到LED閃爍啦。
