PCB 設計檔、原理圖、BOM(物料清單)在ECAD整合中副檔名為何?

更新於 發佈於 閱讀時間約 1 分鐘

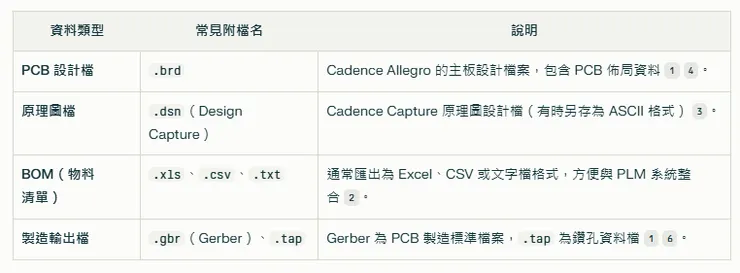

Teamcenter 與 ECAD(以 Cadence Allegro 為例)整合過程中,

常見的設計檔案類型及其附檔名如下:

raw-image

補充說明

  • Cadence Allegro 其他相關檔案還包括:
    • .psm、.osm、.bsm、.fsm、.ssm 等為元件符號與封裝庫檔案。
    • .mcm 為多晶片模組設計檔15。
  • BOM 通常由 ECAD 工具匯出後,再由 Teamcenter 進行管理與版本控制,格式多為通用的表格檔案。

這些檔案在整合時會被 Teamcenter 收錄並管理,確保設計資料與製造資料的完整性與可追蹤性。
