On-off control，又稱為磁滯控制（Hysteresis Control），或稱Bang-Bang control。這種控制方式的名稱源於其工作原理：透過設定兩個明確的閾值（高閾值 VHH 和低閾值 VHL），當被控制量（在此為諧振電容電壓 VCR）達到其中一個閾值時，立即觸發開關動作，使系統狀態從「開」（ON）轉為「關」（OFF），或反之。這種「砰！開！」或「砰！關！」的直接動作模式，使得它得名為Bang-Bang control，以強調其快速且果斷的響應特性。
一、諧振電容電壓如何等效控制諧振電流？
以下是從基本定義逐步推導 LLC 輸入功率 Pin 的過程，通過諧振電容電壓與頻率的關係，展現控制機制：· 平均輸入電流定義： 平均輸入電流 Iboost 為一個開關週期 Tsw 內的總電荷量 Qin 除以週期時間：
o Iboost = Qin / Tsw
· 開關頻率關係： 開關頻率 fsw 為週期倒數，因此可將 Tsw 表示為 1 / fsw。代入後：
o fsw = 1 / Tsw，所以上式可改寫為：
o Iboost = Qin x fsw
· 電荷變化關係： 總電荷 Qin 等於諧振電容 Cr 上的電荷變化 ΔQcr，而 ΔQcr = Cr x ΔVcr（電容電荷公式 Q = C x V）：
o Qin = ΔQcr = Cr x ΔVcr
· 將 Qin 代入 Iboost 的公式：
o Iboost = Qin x fsw = (Cr x ΔVcr) x fsw
· 輸入功率計算： 輸入功率 Pin 為輸入電壓 Vboost 乘以平均輸入電流 Iboost：
o Pin = Vboost x Iboost
Pin=Vboost×Iboost=Vboost×ΔVCr×Cr×fsw
其中ΔVCr是諧振電容的電壓變化，Cr為諧振電容，fsw為開關切換頻率。
· 調整VCR（諧振電容電壓），其實就是在調整諧振槽的平均電流，進而控制輸出功率。
o VCR越高，代表諧振槽流過的電流越大，輸出功率越高。
o 反之，VCR越低，諧振電流減小，輸出功率下降。
二、磁滯控制架構

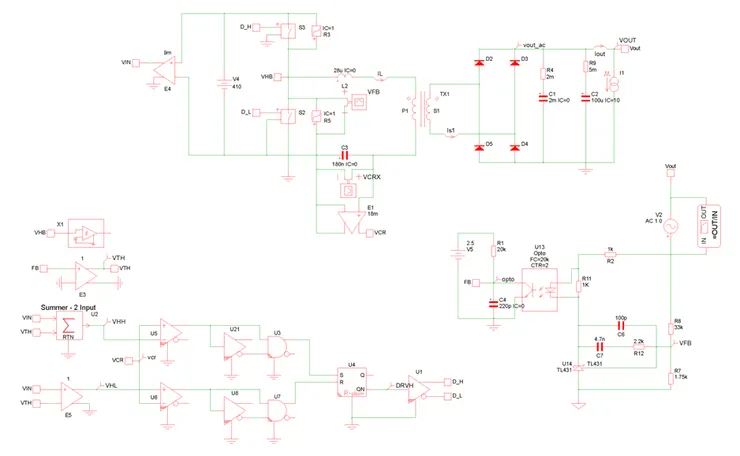

這是一個典型的LLC磁滯控制，是利用諧振電容電壓（VCR）作為控制依據，搭配簡單的比較器與邏輯，實現高效率、快速響應的電源控制。
三、控制流程說明
1. 輸出電壓回授（FB）
由 TL431 搭配光耦構成的回授路徑，將輸出電壓資訊傳回控制器，經由運算放大器產生參考電壓（VTH）。
2. 閾值產生（VHH/VHL）
輸入電壓 VIN 與回授電壓 VTH 經運算後，產生高低兩個參考值：高閾值（VHH）為 VIN 加上 VTH；低閾值（VHL）為 VIN 減去 VTH。這兩個值用來設定磁滯區間。
3. 諧振電容電壓（VCR）比較
VCR來自諧振電容C3兩端，經E1等比例縮小後，送到比較器 (U5, U6)，與高閾值 (VHH) 和低閾值 (VHL)比較。
4. 磁滯判斷與開關驅動
o 當VCR > VHH，經U5、U21、U3等邏輯電路，觸發RS正反器的Set，導通下橋開關（D_L）。
o 當VCR < VHL，經U6、U8、U7等邏輯，觸發RS正反器的Reset，導通上橋開關（D_H）。
結論
LLC磁滯控制以諧振電容電壓（VCR）為核心，透過直接反映電荷變化速率來精準調控諧振電流 。這種控制方式利用簡單的比較器與磁滯閾值（VHH與VHL）即時觸發開關動作 ，因此能實現快速響應 ，且它無需複雜的迴路補償設計，這類簡化架構，特別是在如NXP TEA2016 系列等控制IC中 ，使其在動態負載條件下展現出色效能。
