保護電驛與斷路器:守護用電安全的幕後功臣

更新於 發佈於 閱讀時間約 4 分鐘
在我們日常生活中,電力系統就像空氣一樣無所不在,卻常常被忽略。你可能有過這樣的經驗:家裡用電過多時,開關「啪」的一聲跳掉了,這就是斷路器在保護電路。但在更複雜的電力系統裡,光靠斷路器還不夠,還需要另一個重要角色──保護電驛。它們一個負責判斷、一個負責執行,就像大腦與手腳的分工,缺一不可。今天,我們就用最簡單的方式來認識「保護電驛」和「斷路器」,看看它們是如何守護我們的用電安全。

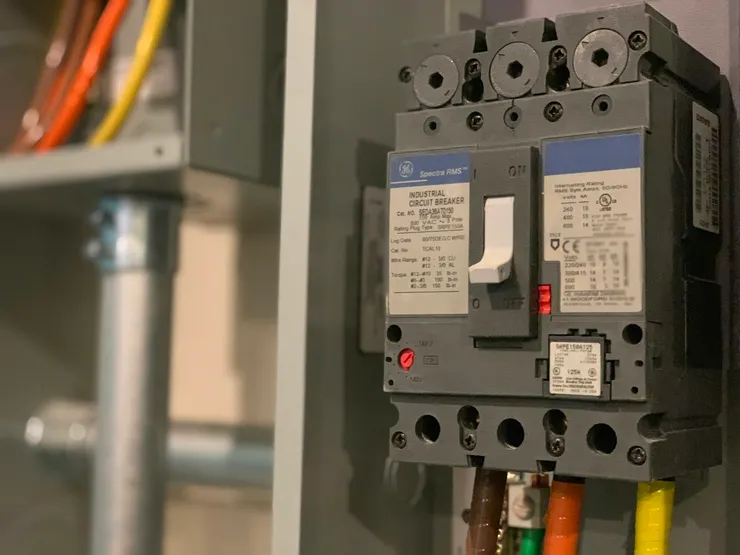

斷路器(circuit breaker)在電路中扮演開關的角色,簡單來說,斷路器(ON)代表開關閉合,電流可以流通;斷路器(OFF)代表開關打開,電流無法流通。斷路器就像電力系統的「自動開關」。它平常安安靜靜待在電路裡,讓電流正常流過;一旦發生異常,例如:

  • 電流過大(像是家裡同時開太多大功率電器)
  • 短路(電線出現接觸不良或金屬碰觸導致)

斷路器就會立刻「跳開」,把電源切斷,防止電線過熱起火或設備損壞。跟我們常見的保險絲很像,不過 斷路器可以重複使用 —— 跳開之後,只要排除故障,把開關重新推上去就能恢復供電,不需要像保險絲那樣換新的。斷路器就是用來保護電路和設備安全的自動開關

保護電驛(Protective Relay)可以想像成電力系統的「大腦」。它本身不會直接切斷電源,而是 負責偵測、判斷、再下指令

它平常會持續監控電路狀態,例如:

  • 電流是不是太大?
  • 電壓是不是太低或太高?
  • 頻率有沒有異常?

當發現狀況不對時,保護電驛會馬上指揮斷路器動作,把異常的電路切斷。

如果把斷路器比作「手腳」,那保護電驛就是「神經系統與大腦」。沒有它來判斷,斷路器就不知道該不該動作;而有了它,整個系統就能在出現故障時精準保護,避免小問題擴大成大停電。保護電驛是判斷異常並下命令的「智慧判官」。

了解保護電驛與斷路器的合作關係後,就可以進一步探討保護電驛的種類了!在電力系統裡,保護電驛都有一套 國際通用的編號代碼(ANSI Device Numbers),用數字來表示功能。這樣不管是工程師、廠商或文件,大家一看就知道是哪一種保護。

常見的有:瞬時過電流電驛(50)、延時過電流電驛(51)、欠電壓電驛(27)、過電壓電驛(59)、差動電驛(81)

一個電力系統可以同時設置多種保護電驛,50負責偵測過電流,27負責偵測低電壓狀況,只要這些智慧判官偵測到不對勁,就會立刻指揮斷路器切斷電路,以保護電力系統安全。

那麼問題來了,如果同時有兩個負責過電流偵測的智慧判官,兩者判斷互相起衝突,那斷路器應該要聽誰的話?這就要考慮「保護協調」

在電力系統裡,保護協調就是要安排好「誰先跳、誰後跳」

想像一下,你家裡有總開關,也有每個房間的分開關。

  • 如果某個房間用電異常,理想狀況應該是「房間的分開關」先跳,這樣只會那個房間沒電,其他地方不受影響。
  • 如果分開關沒跳,卻讓總開關先跳,那整間房子都會停電,影響就太大了。

所以,保護協調就是設定好各級斷路器或電驛的「動作順序」,確保發生問題時,只會切掉最小範圍的電路,不會造成大規模停電。

總結:我們的生活能如此便利,全都仰賴穩定的電力系統。而電力系統能穩定運轉,都歸功於保護電驛與斷路器之間的完美合作。若還不知道保護電驛是什麼,就趁這次機會趕快學起來吧!
