回歸起點的 DAC 改機

發佈於DAC

2025/12/31 更新2025/12/31 發佈閱讀 5 分鐘

回歸起點的 DAC

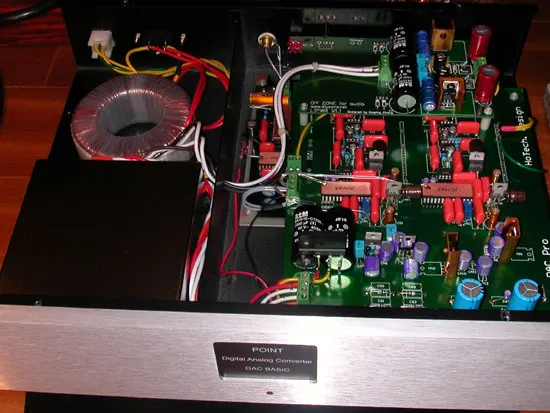

修改後的 DAC ，光用看的就很舒服

丟掉包袱

這台 DAC 從一開始類比電源就為它配置了四級 MOS 穩壓，每級穩壓間還設置了由五顆晶體構成的達靈頓對，這樣的陣仗弄得電源部分必須另外裝箱。輸位電源部分則用了一堆 10000pF 的銀雲母電容，對於熟悉 DIY 的網友應該都知道這是友站所推崇的改機方法，電解電容也是該站訂製的產品。

說來慚愧，這台 DAC 的聲音始終不能令人滿意，常有網友帶他們的 DAC 來比較時，總是贏少輸多，記得最後一次是網友 kvl 帶他的 4390 DAC 過來試聽，聽完後當下就決定要替我的 DAC 徹底改頭換面，怎麼改呢？從電源開始。

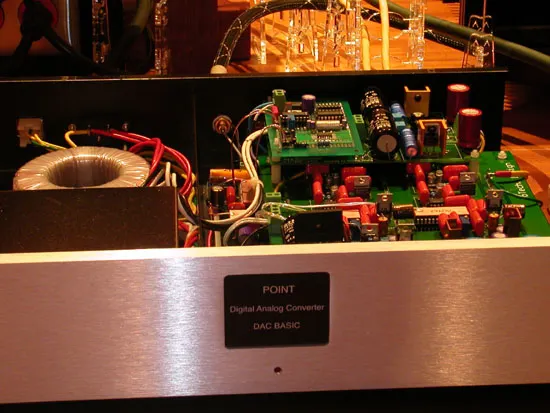

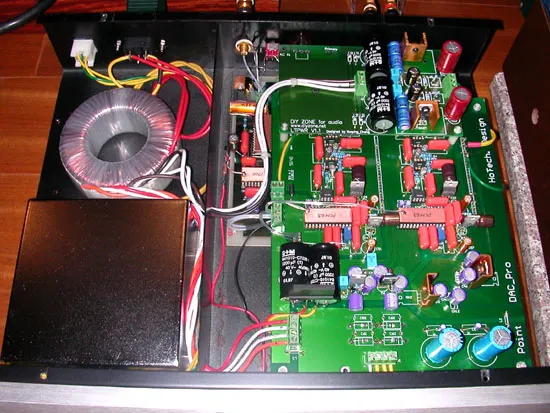

DAC 內部照片

數位接收與數位濾波

這片搭載數位接收與數位濾波的 PCB 是自行 Layout 與洗板，這是 2000 年 10 月的事了，接收晶片使用 CS8412，數位濾波採用 DF1700，數位輸入包含同軸與光纖輸入兩種，以前所採用的改機方法如更換 TCXO 與 PLL 線路都拿掉了，而 CS8412 的 Pin20 FILT 線路採用 470 歐姆 + 0.22uF，再併一枚 3300pF 小電容，效果很好。

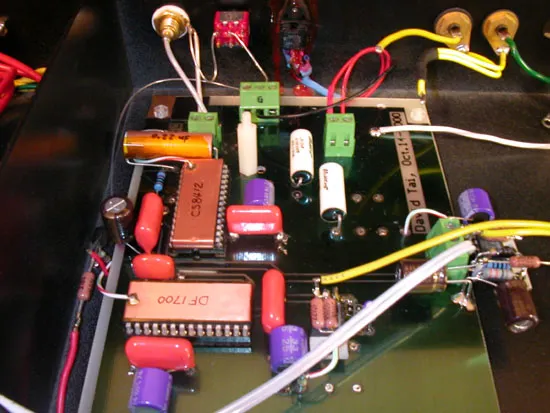

自行 Layout 與洗板的數位接收與數位濾波電路

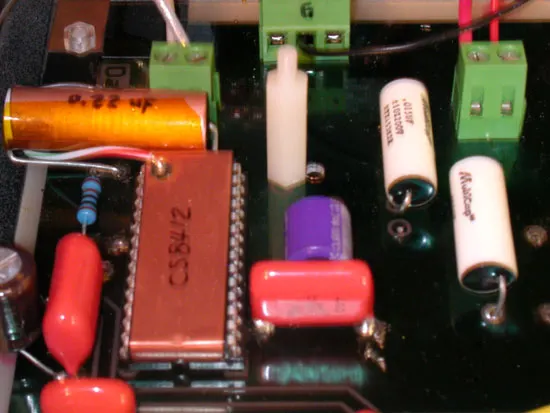

使用 MIT 0.015uF RTX 電容作數位交連

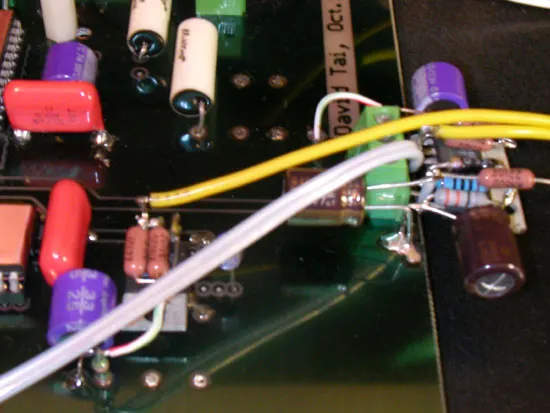

板子所需的數位與類必電源皆使用 LM317，就近接在電源入口，所有數位電源皆加併 OS-CON 電容

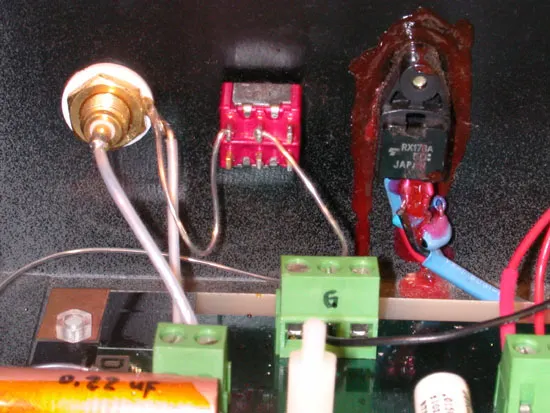

同軸與光纖兩種數位輸入，中間的開關是做為 reset DF1700 用的

回歸 LM317 與 LM337

前面所說的＂從電源開始＂指的是將原來的類比用 MOS 穩壓換成一般常用的 LM317 與 LM337，雖然如此，為求發燒與好聲，全機共用了 12 組三端子穩壓，包括一對 7812 與 7912。類比電源先經 D6SB60 這顆低雜音橋式整流與 S+M 2200uF/40V 電容進行整流濾波，再送至各個三端子穩壓，類比電源所用的電容皆為 ELNA SILMIC 47uF/35V。

數位電源則由四顆 Philips 1N5062 組成橋式整流與 Philips 136 系列 2200uF/35V 做整流濾波，之後先經一組 7812 與 7912 做一次穩壓，接著再一組 RC 濾波，目的是盡量降低電源漣波，電源經 RC 濾波後再分送至各個三端子穩壓，數位電源用的電容則為 OS-CON 33uF/25V。

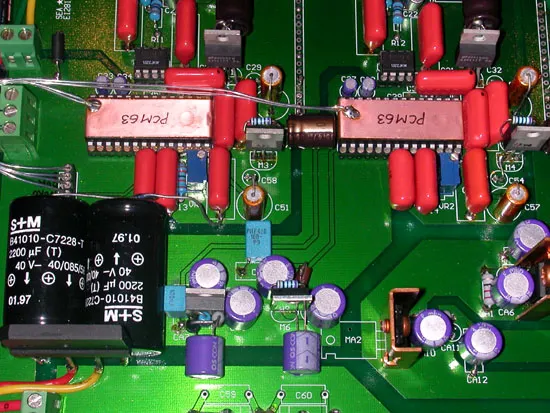

PCM63 DAC 主板

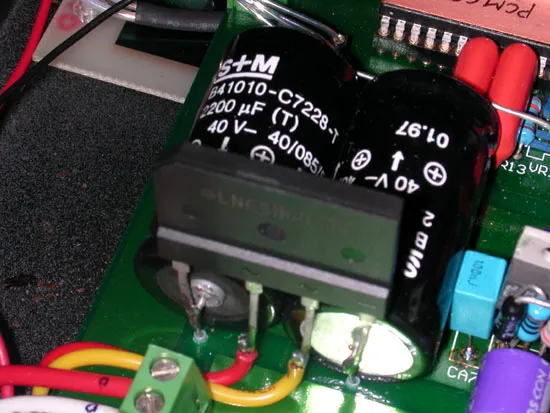

類比電源用整流濾波

經整流濾波後的數位電源先經 7812 與 7912 做一次穩壓

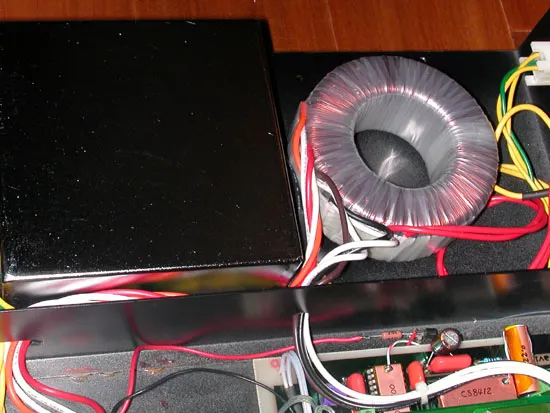

數位與類比電源分置兩個變壓器，有金屬外罩的變壓器提供數位用供電

此 DAC 中有兩顆 OP IC，由 LT1085/1033 提供穩壓供電，LT1085/1033 ADJ 與 ground 間加併 Black Gate FK 47uF/16V，這位置的電容影響聲音頗大， Black Gate FK 系列是不錯的選擇。在這塊板子上整流濾波後經 CRC 濾波後再送入 LT1085/1033，穩壓輸出後的電容則是 ELNA Cerafine 220uF/25V。

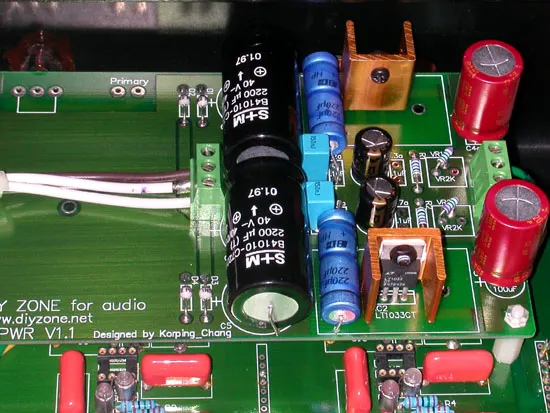

提供 OP IC 用的電源板

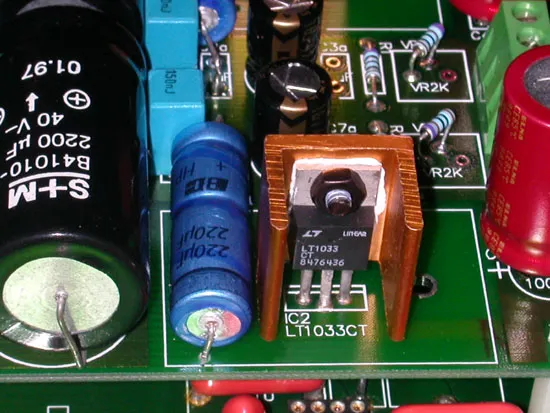

LT1085/1033 三端子穩壓

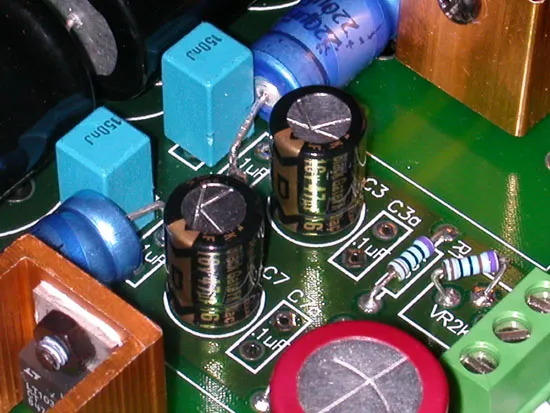

LT1085/1033 ADJ 與 ground 間加併 Black Gate FK 47uF/16V

取消類比濾波與輸出 OP

這次改機的另一個重點是取消 PCM63 之後的類比濾波與輸出緩衝 OP，PCM63 電流輸出後只接 I/V 轉換 OP，這顆 OP 採用 OPA627BP，個人曾與 AD811 和 AD797 比較過，627BP 在音場的深度與寬度皆優於其他兩者。另外在 PCM63 周邊重要電容都採用 Philips 136 系列 220uF/35V，有關電容數值是參考 PASS D-1 DAC 的做法。

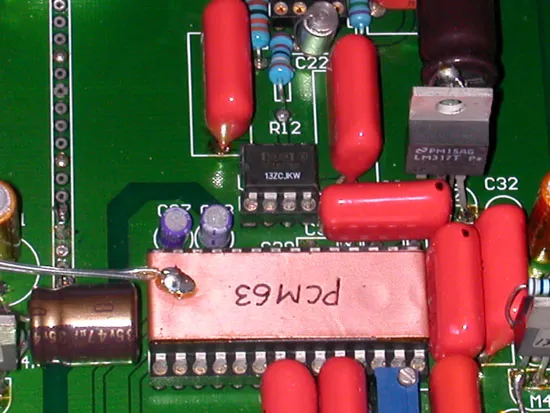

I/V 轉換採用 OPA627BP

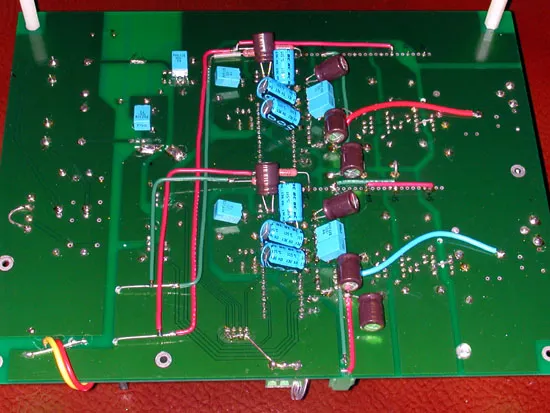

PCB 背面也大有文章，正面塞不下，只好焊在背面

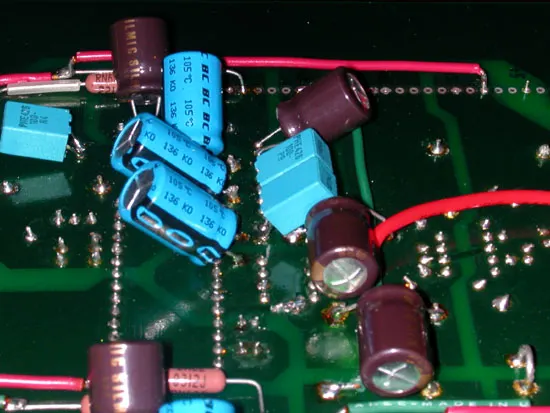

PCM63 周邊重要電容皆使用 Philips 136 系列 220uF/35V

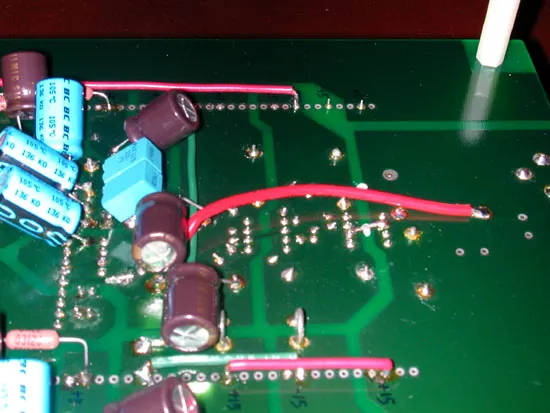

I/V 轉換後直接以跳線接至輸出

成功的改機

雖然這個改機早在將近一年前就已完成，但此刻仍舊清晰地感受改完後的差異，改機前後真是相距天地之遙，非常平衡的聲音，音場深度、層次與規模感令人訝異，而且感情豐富。呵呵，我錯怪 PCM63 這顆晶片好多年了，原來它不喜歡繁褥的電源系統與後面旁枝末節的電路。

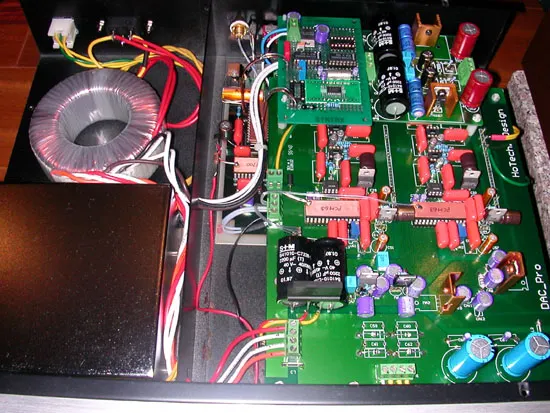

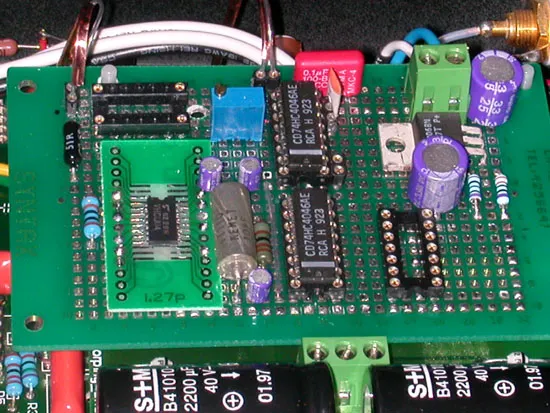

PLL 線路加入- 2005-3-18

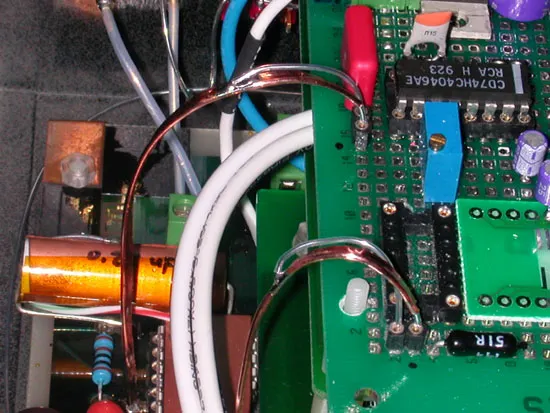

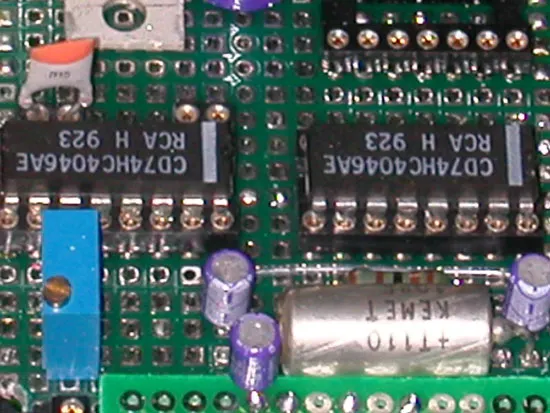

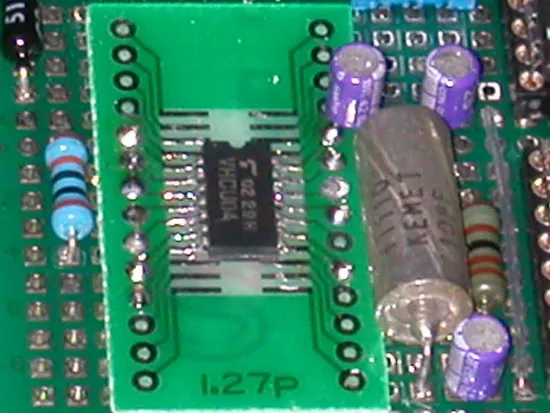

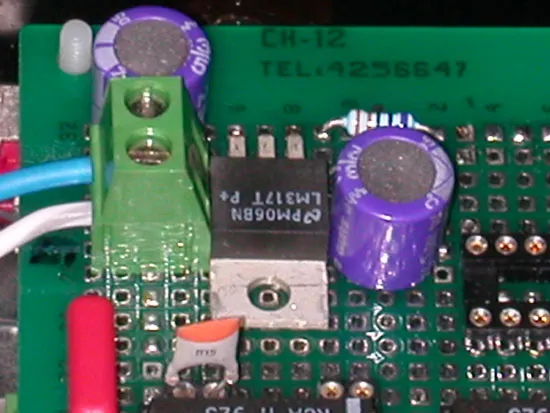

有關 PLL 線路可以參考前面文章 -- 以 PLL 電路重整 DAC 內部時基，這裡就不再贅述了。不過這次將搭棚的板子再整理了一下，早先的製作時採用的 74HC04 反向器，趁這個機會將它改成 74VHCU04，另外也單獨設置一組 LM317 供電，個人覺得使用愈多組穩壓 IC 分別供電，避免相互的電源干擾，非常有利於聲音表現。
